مفتول فولادی گالوانیزه (راند وایر) برای ارت فونداسیون و حفاظت در برابر صاعقه

کد، ابعاد و وزن مفتول گالوانیزه

مفتول گالوانیزه در کلاف‌های حدود ۳۷ کیلوگرمی عرضه می‌شود و D قطر مغز فولادی آن است. وزن هر متر برای مفتول فولادی با روکش گالوانیزهٔ گرم ۷۰ میکرونی محاسبه شده است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

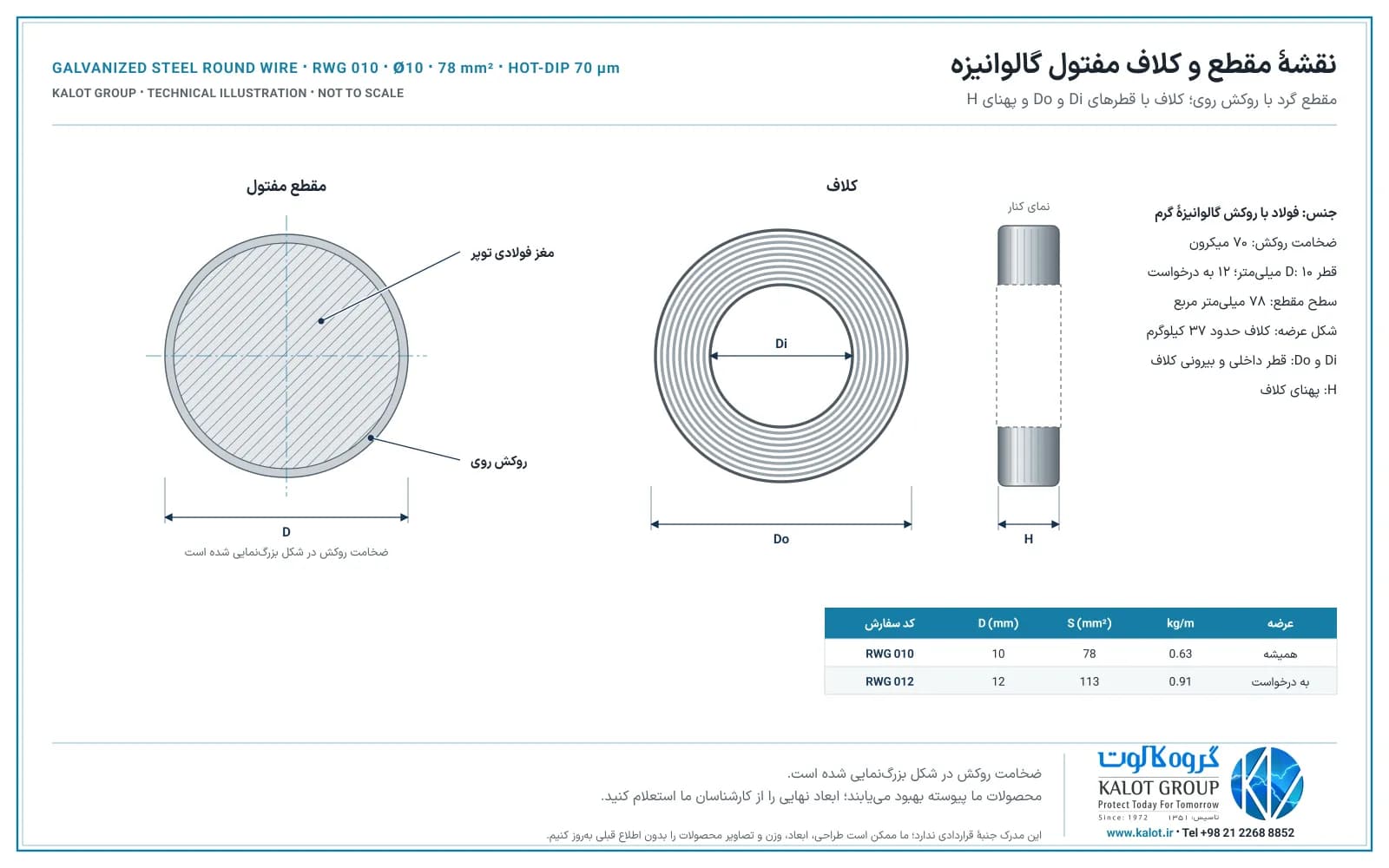

نقشهٔ مقطع و کلاف

دانلود نقشهٔ مقطع و کلاف (PDF)

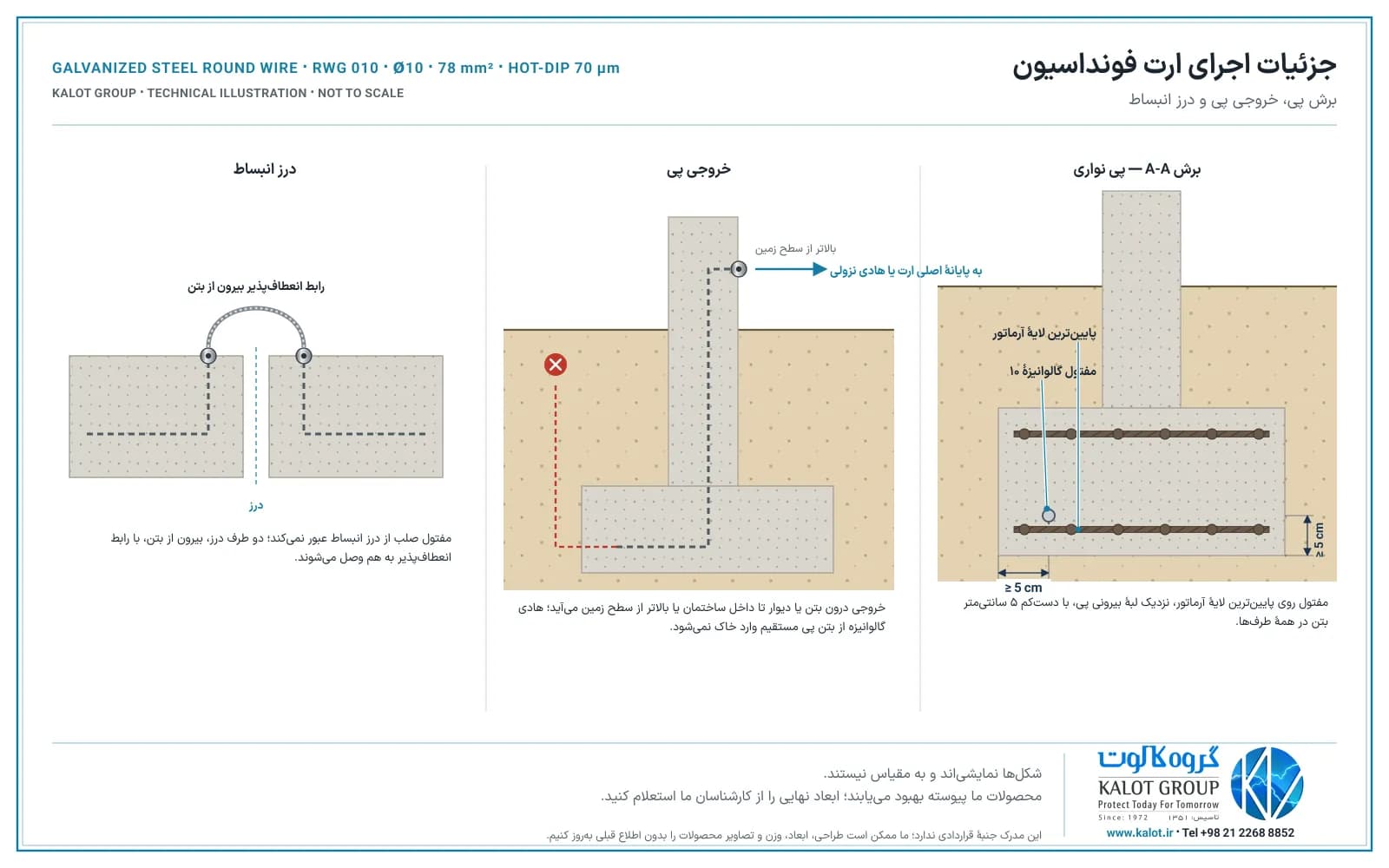

جزئیات اجرای ارت فونداسیون

دانلود جزئیات اجرای ارت فونداسیون (PDF)

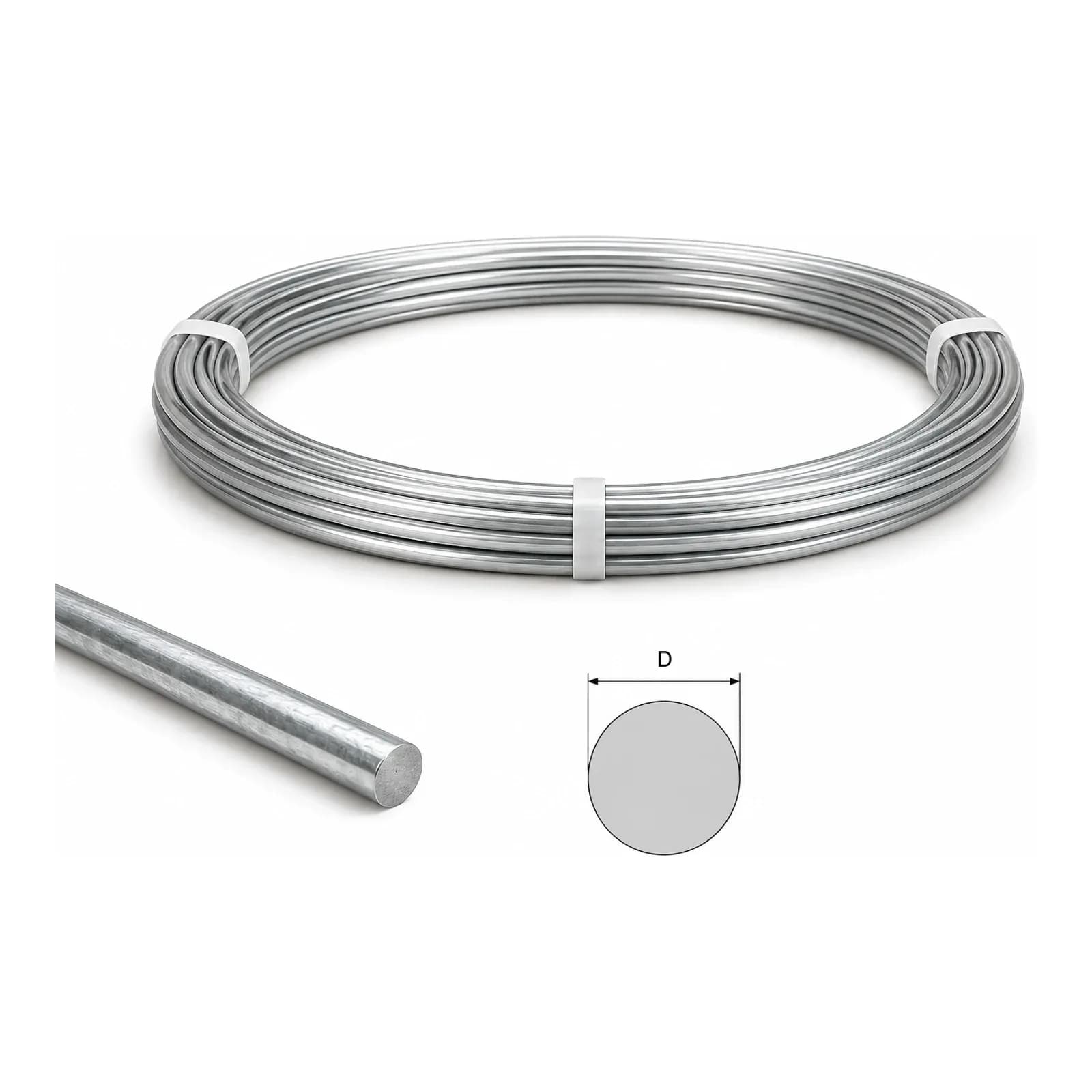

ساختار و شکل عرضهٔ مفتول گالوانیزه

مفتول گالوانیزهٔ کالوت یک هادی گرد و توپر است: مغز فولادی به قطر ۱۰ میلی‌متر و سطح مقطع ۷۸ میلی‌متر مربع، با روکش گالوانیزهٔ گرم ۷۰ میکرونی که فولاد را در برابر خوردگی محافظت می‌کند. مفتول در کلاف‌های حدود ۳۷ کیلوگرمی (نزدیک ۵۸ متر) عرضه می‌شود و در محل کار باز، صاف و به اندازهٔ لازم بریده می‌شود؛ جای برش را با رنگ غنی از روی ترمیم کنید. مقطع گرد در بتن جهت خاصی نمی‌خواهد و در زین بست‌های گالوانیزهٔ ما می‌نشیند. قطر ۱۲ میلی‌متر را هم به درخواست عرضه می‌کنیم.

کاربردهای مفتول گالوانیزه در ارت و حفاظت در برابر صاعقه

• ارت فونداسیون: حلقهٔ بسته روی آرماتور پی که دست‌کم هر ۲ متر به میلگردها بسته می‌شود؛ مفتول و آرماتور پیوستهٔ پی با هم الکترود زمین ساختمان‌اند. در پی‌های بزرگ، شاخه‌های میانی حلقه را به چشمه‌هایی تقسیم می‌کنند که اندازهٔ آن‌ها را طرح تعیین می‌کند. برای جزئیات، سیستم ارتینگ بر اساس ارت فونداسیون را ببینید.
• خروجی‌های پی و هادی اتصال زمین: رساندن الکترود پی به پایانهٔ اصلی ارت، به محل اتصال هر هادی نزولی و به اتاق‌های فنی؛ درون بتن یا دیوار تا داخل ساختمان یا بالاتر از سطح زمین، و به باندینگ پوینت فولاد ضد زنگ در دیوار یا ستون.
• حلقهٔ ارت در خاک: حلقهٔ بسته در عمق ۵۰ تا ۸۰ سانتی‌متر دور دکل‌ها و سازه‌هایی که الکترود پی ندارند، همراه میلهٔ ارت گالوانیزه.
• هادی نزولی: روی دیوار یا درون دیوار و ستون بتنی، مستقیم و کوتاه از شبکهٔ بام تا محل اتصال به زمین؛ نه درون ناودان یا لولهٔ آب باران.
• هادی گیرنده و شبکهٔ بام: شبکهٔ هادی روی لبه‌ها، گوشه‌ها و تاج بام، با چشمه‌هایی که اندازهٔ آن‌ها را کلاس حفاظت تعیین می‌کند؛ برای آشنایی با اجزای سیستم، سیستم حفاظت در برابر صاعقه و اجزای آن را ببینید.
• هم‌بندی: اتصال سازه‌ها و قطعه‌های فلزی، مانند اسکلت فولادی و دکل آنتن، به شینهٔ هم‌بندی و سیستم زمین؛ هم‌بندی و هم‌پتانسیل‌سازی را ببینید.
• سیستم‌های ارت تمام‌گالوانیزه: اتصال میلهٔ ارت گالوانیزه درون دریچهٔ ارت و هادی بالارونده تا دکل‌ها، سازه‌های فولادی گالوانیزه و سازهٔ نگهدارندهٔ پنل‌های خورشیدی.

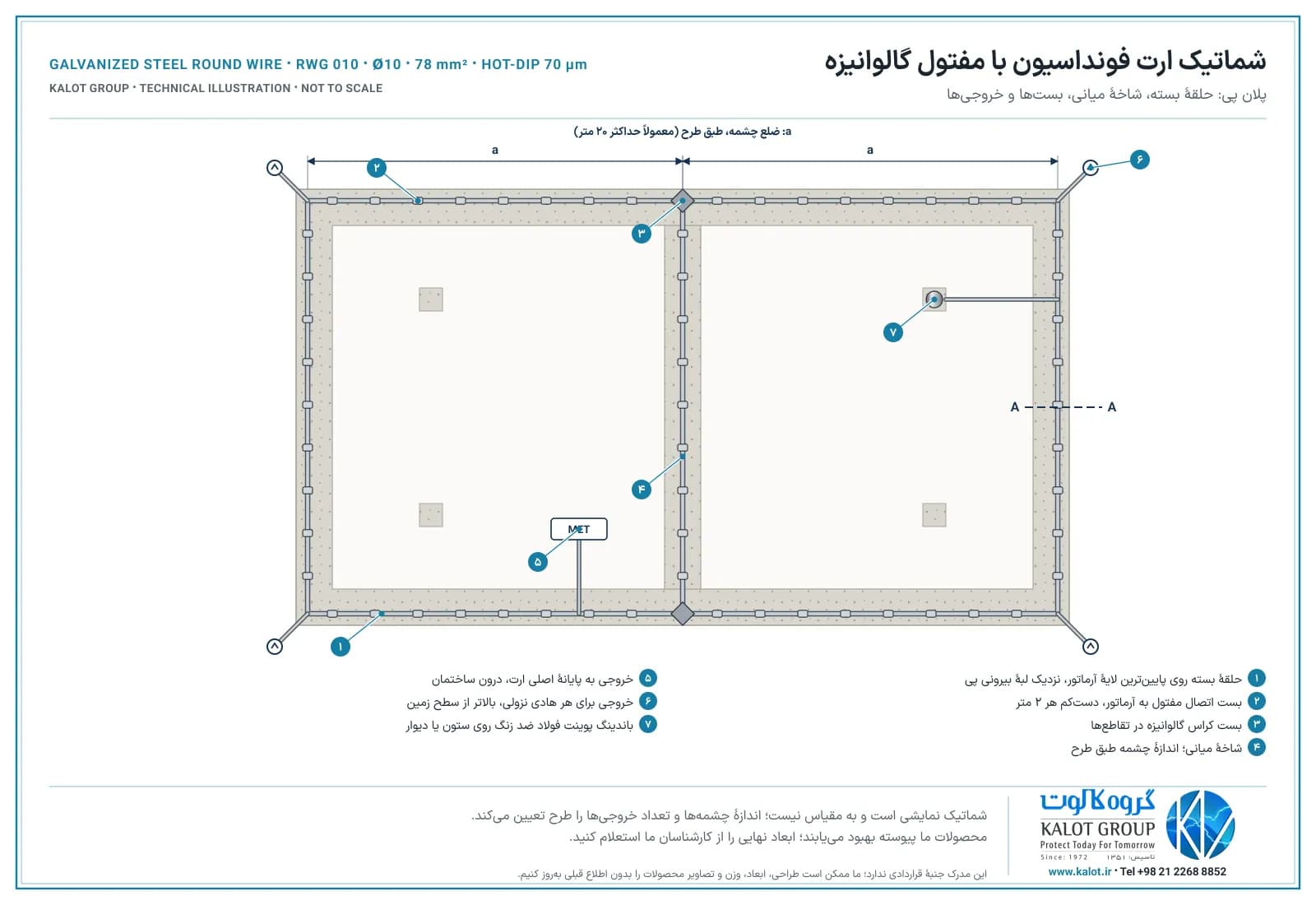

شماتیک ارت فونداسیون با مفتول گالوانیزه

دانلود شماتیک ارت فونداسیون (PDF)

شماتیک شبکهٔ بام و هادی نزولی

دانلود شماتیک شبکهٔ بام و هادی نزولی (PDF)

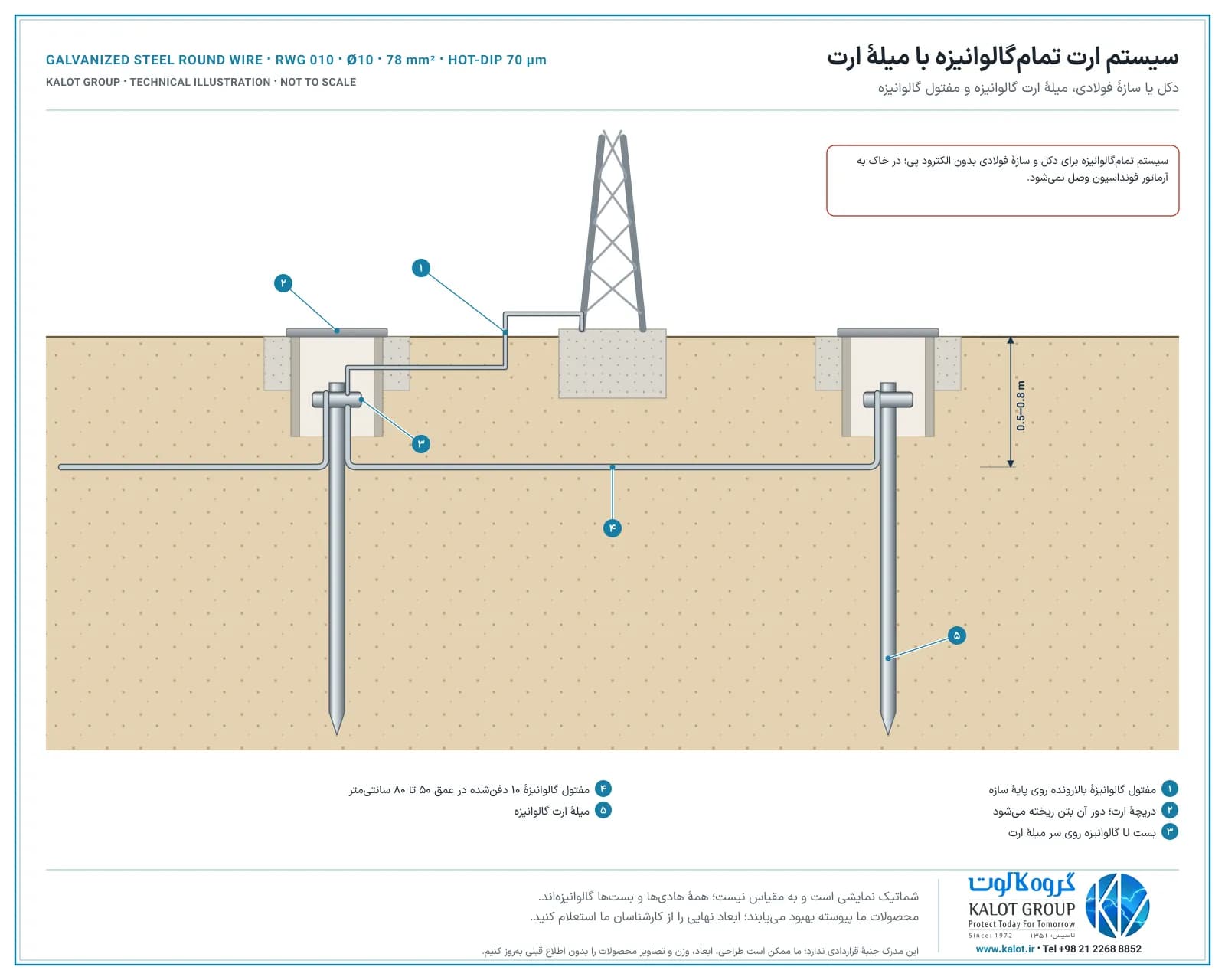

سیستم ارت تمام‌گالوانیزه با میلهٔ ارت

دانلود شماتیک سیستم ارت گالوانیزه (PDF)

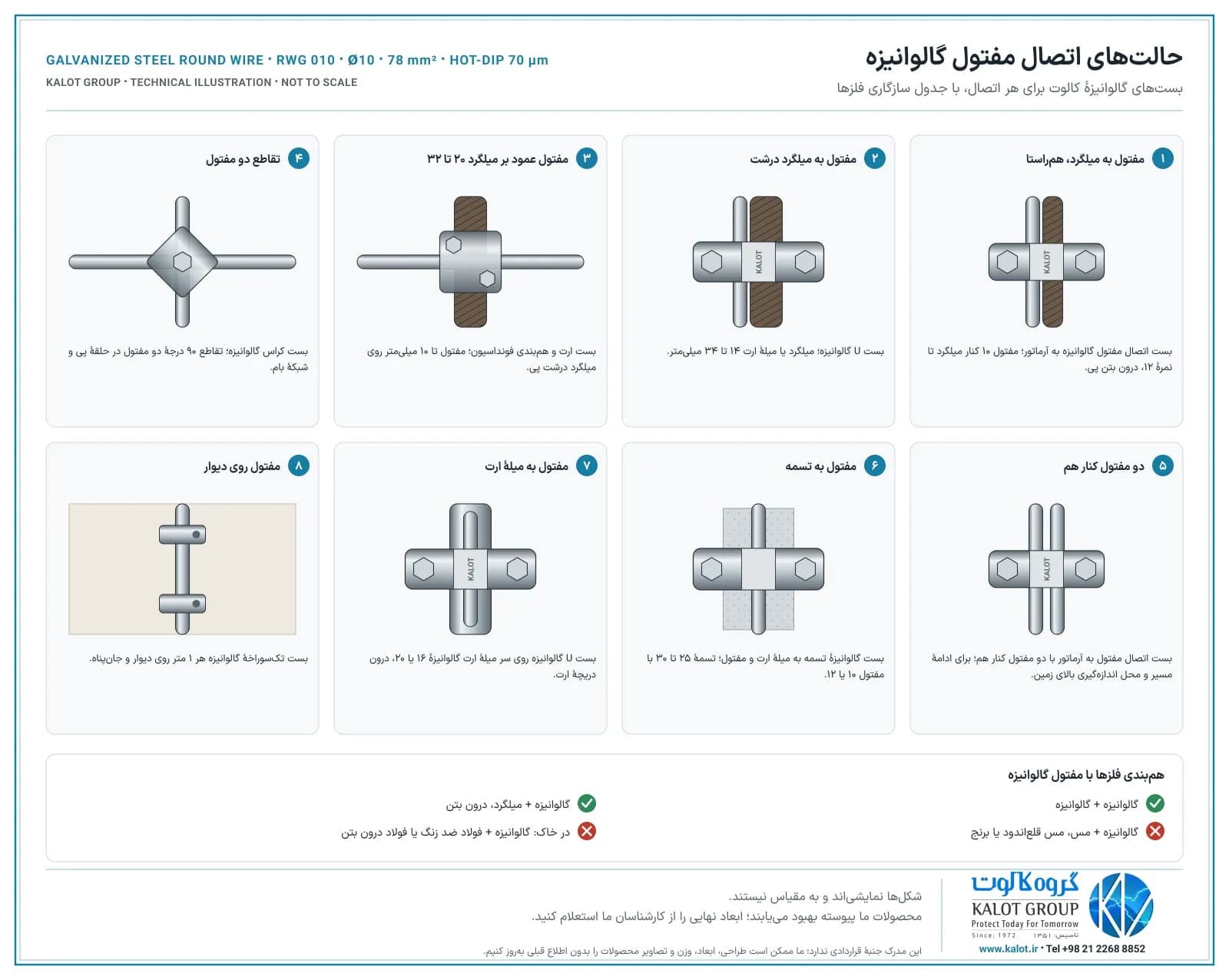

حالت‌های اتصال مفتول گالوانیزه با بست‌های گالوانیزهٔ کالوت

دانلود حالت‌های اتصال (PDF)

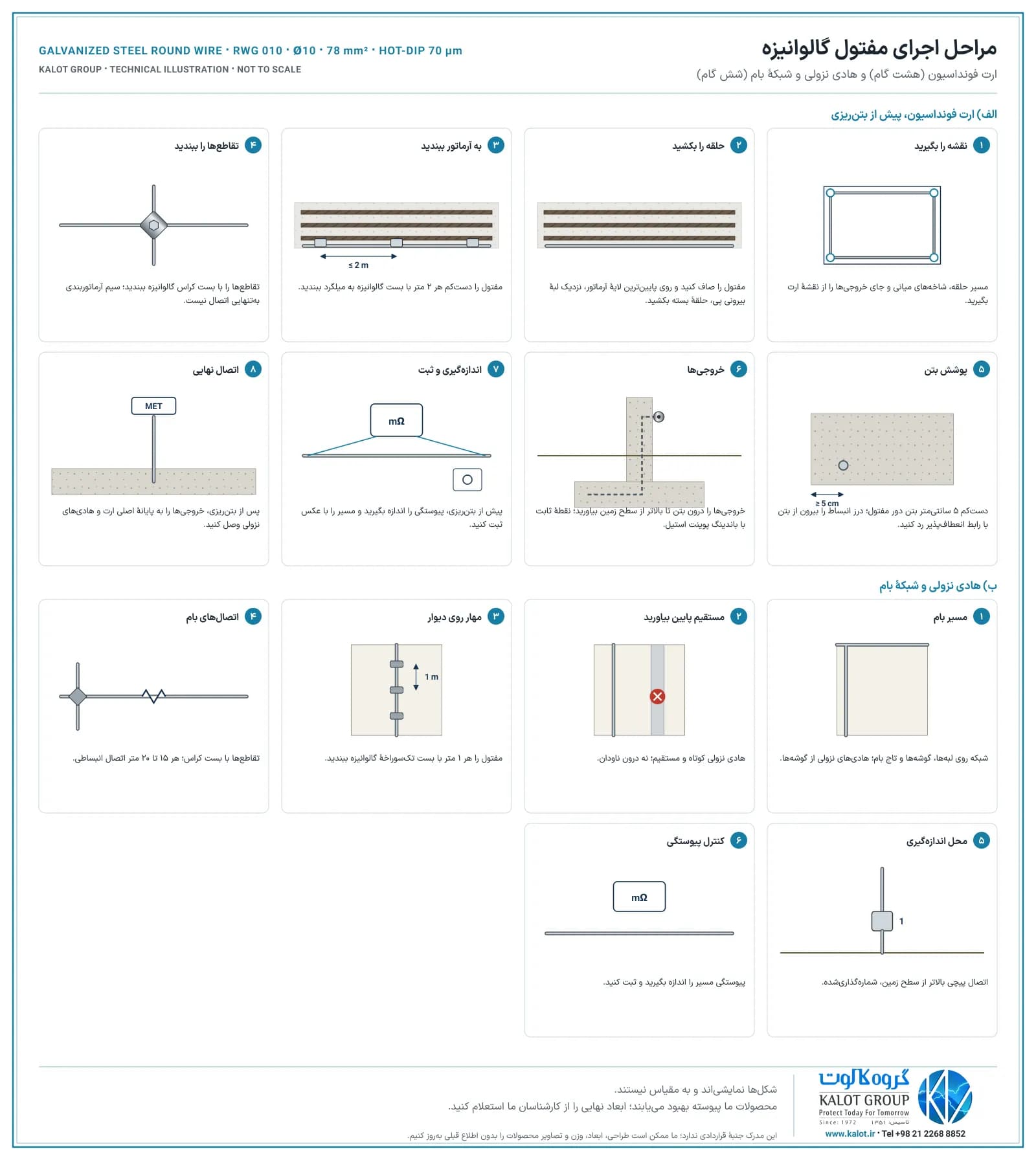

مراحل اجرای مفتول گالوانیزه

1. مسیر حلقه، شاخه‌های میانی و جای خروجی‌ها را از نقشهٔ ارت بگیرید: خروجی برای پایانهٔ اصلی ارت، برای محل اتصال هر هادی نزولی و برای اتاق‌های فنی.
2. مفتول را از کلاف باز و صاف کنید و روی پایین‌ترین لایهٔ آرماتور، در امتداد لبهٔ بیرونی پی، به‌صورت حلقهٔ بسته بکشید؛ در پی‌های بزرگ، حلقه را با شاخه‌های میانی به چشمه‌هایی تقسیم کنید که اندازهٔ آن‌ها را طرح تعیین می‌کند.

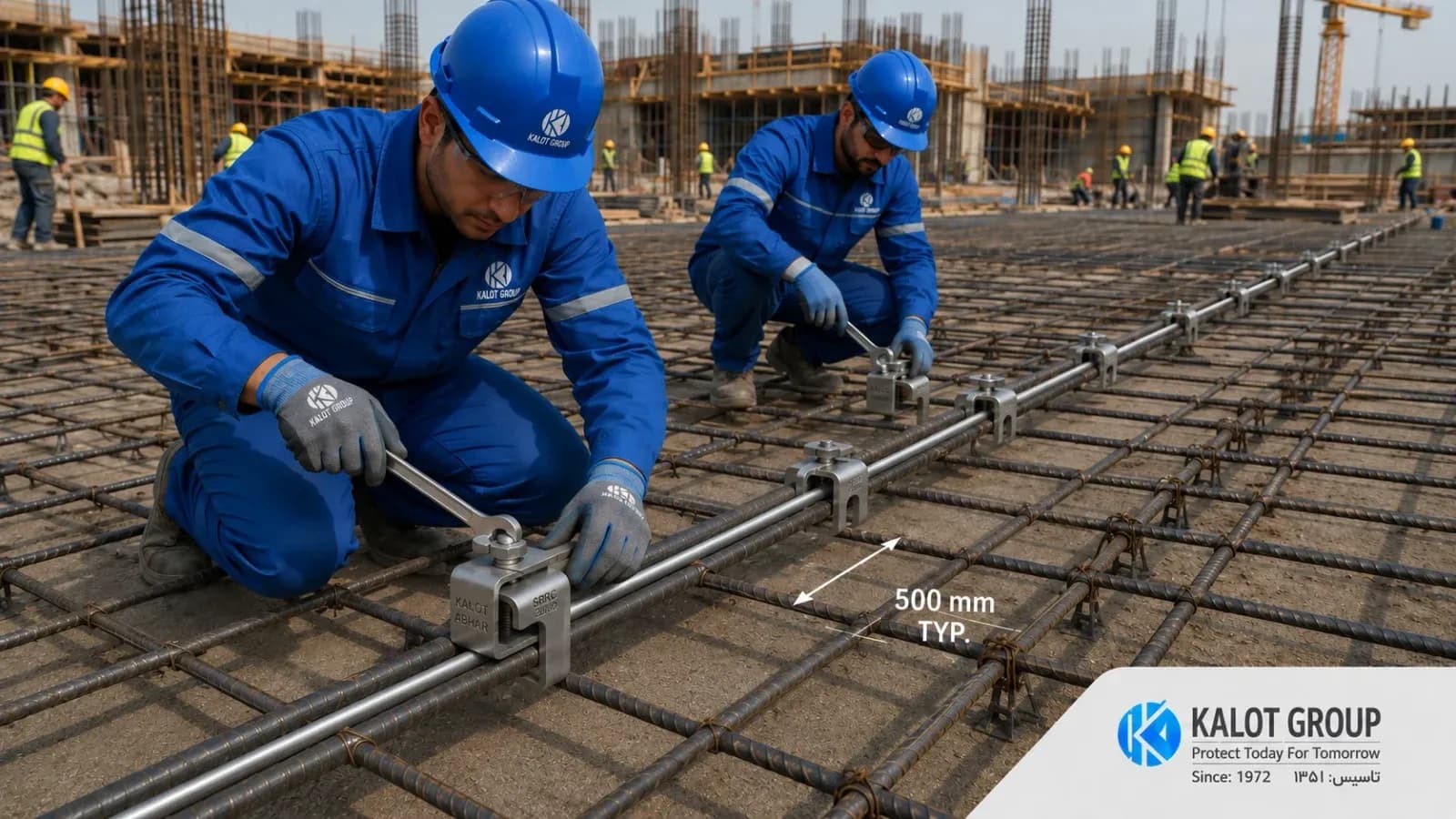

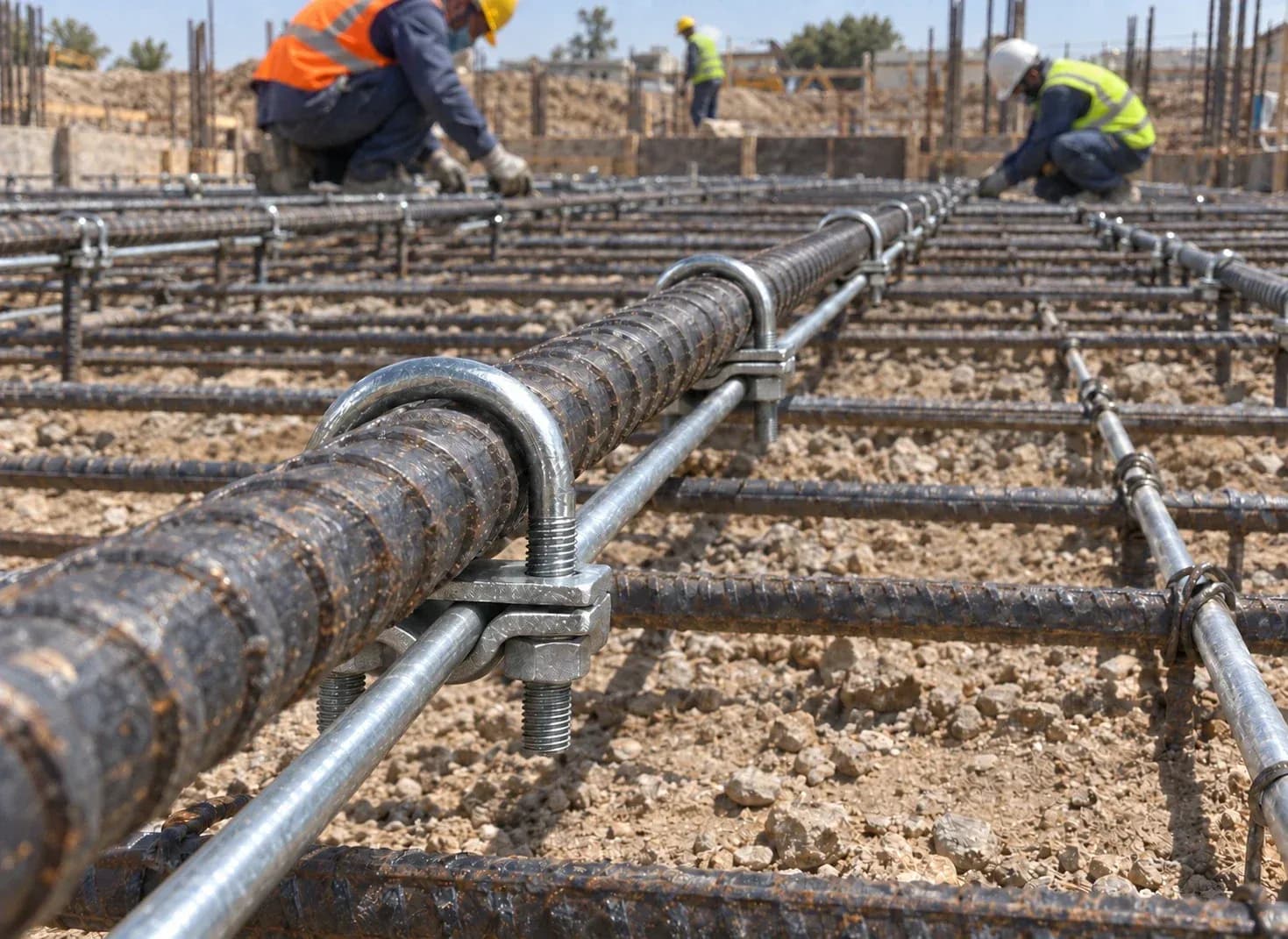

3. مفتول را دست‌کم هر ۲ متر به میلگرد آرماتور ببندید: میلگرد تا نمرهٔ ۱۲ با بست اتصال مفتول گالوانیزه به آرماتور، و میلگرد درشت‌تر با بست U گالوانیزه یا بست ارت و هم‌بندی فونداسیون. مهره‌ها را طبق دستورالعمل سازنده سفت کنید.
4. تقاطع و ادامهٔ مفتول‌ها را با بست کراس گالوانیزه یا با بست اتصال مفتول به آرماتور، دو مفتول کنار هم، ببندید. پیچاندن سیم آرماتوربندی به‌تنهایی اتصال حفاظتی نیست؛ جوش فقط با تأیید طراح سازه و با ترمیم روکش روی.
5. همه‌جا دست‌کم ۵ سانتی‌متر بتن دور مفتول در نظر بگیرید. مفتول را صلب از درز انبساط پی عبور ندهید؛ دو طرف درز را بیرون از بتن با رابط انعطاف‌پذیر به هم وصل کنید.
6. خروجی‌ها را درون بتن یا دیوار تا داخل ساختمان یا بالاتر از سطح زمین بالا بیاورید؛ مفتول گالوانیزه از بتن مستقیم وارد خاک نشود. برای نقطهٔ اتصال ثابت روی دیوار یا ستون، باندینگ پوینت فولاد ضد زنگ را بگذارید. سر خروجی‌ها را بلند و نشانه‌گذاری‌شده رها کنید تا هنگام کار بریده نشوند.
7. پیش از بتن‌ریزی، پیوستگی الکتریکی حلقه و خروجی‌ها را اندازه بگیرید و مسیر، بست‌ها و خروجی‌ها را با نقشه و عکس ثبت کنید.
8. پس از بتن‌ریزی، خروجی‌ها را به پایانهٔ اصلی ارت و به محل اتصال هادی‌های نزولی وصل کنید، مقاومت زمین را اندازه بگیرید و نتیجه را با تاریخ ثبت کنید.
9. شبکهٔ بام و هادی نزولی: مسیر شبکهٔ بام را روی لبه‌ها، گوشه‌ها و تاج بام، و هادی‌های نزولی را از گوشه‌های ساختمان، با فاصله‌ای که کلاس حفاظت تعیین می‌کند، از نقشه بگیرید.
10. مفتول را صاف کنید و هادی نزولی را مستقیم، با کوتاه‌ترین مسیر و بدون حلقه پایین بیاورید؛ آن را درون ناودان یا لولهٔ آب باران نگذارید.
11. مفتول را هر ۱ متر با بست تک‌سوراخهٔ گالوانیزه به دیوار و جان‌پناه ببندید.
12. اتصال‌های بام را با بست کراس گالوانیزه یا بست اتصال مفتول به آرماتور، دو مفتول کنار هم، بسازید؛ در مسیرهای بلند روی بام، هر ۱۵ تا ۲۰ متر یک اتصال انبساطی بگذارید.
13. هر هادی نزولی را بالاتر از سطح زمین، با یک اتصال پیچی که با ابزار باز می‌شود (محل اندازه‌گیری)، به خروجی ارت فونداسیون وصل و شماره‌گذاری کنید؛ پیوستگی مسیر را اندازه بگیرید و نتیجه را ثبت کنید.

دانلود مراحل نصب (PDF)

ابزار نصب

آچار تخت یا رینگی برای مهرهٔ بست‌ها، ابزار صاف‌کن یا خم‌کن مفتول، مفتول‌بر، رنگ غنی از روی برای ترمیم روکش، متر، دستگاه اندازه‌گیری پیوستگی (میلی‌اهم‌متر)، دستگاه اندازه‌گیری مقاومت زمین و دوربین برای ثبت مسیر پیش از بتن‌ریزی.

کنترل پیوستگی، اندازه‌گیری و بازدید

قسمت‌هایی از سیستم که درون بتن می‌روند، پس از بتن‌ریزی دیده نمی‌شوند؛ پس پیوستگی حلقه، بست‌ها و خروجی‌ها را پیش از بتن‌ریزی اندازه بگیرید و با نقشه و عکس ثبت کنید. پس از نصب، مقاومت زمین و پیوستگی هر هادی نزولی را در محل اندازه‌گیری بسنجید و نتیجه را با تاریخ در پروندهٔ سیستم نگه دارید. ⁦IEC 62305-3⁩:2010 بیشترین فاصلهٔ بازدید سیستم حفاظت در برابر صاعقه را در کلاس‌های I و II، بازدید چشمی هر سال و بازرسی کامل هر ۲ سال، و در کلاس‌های III و IV، بازدید چشمی هر ۲ سال و بازرسی کامل هر ۴ سال پیشنهاد می‌کند؛ در ساختمان‌های اداری و تجاری و جاهای پرجمعیت، بازرسی کامل هر سال. در هر بازدید، سفتی بست‌ها، سلامت روکش روی و محل ورود هادی به خاک را کنترل و جای آسیب‌دیده را با رنگ غنی از روی ترمیم کنید. برای روش اندازه‌گیری، مقاومت پایانهٔ زمین چگونه اندازه‌گیری می‌شود را ببینید.

انتخاب و استعلام قیمت مفتول گالوانیزه

برای استعلام قیمت مفتول گالوانیزه، قطر (۱۰ میلی‌متر، کد ⁦RWG 010⁩؛ یا ۱۲ میلی‌متر به درخواست)، متراژ یا تعداد کلاف (هر کلاف حدود ۳۷ کیلوگرم)، کاربرد (ارت فونداسیون، حلقهٔ ارت، هادی نزولی، شبکهٔ بام یا سیستم ارت با میلهٔ ارت گالوانیزه) و بست‌های لازم را برای کارشناسان ما بفرستید. اگر نقشهٔ ارت فونداسیون یا طرح صاعقه‌گیر پروژه را هم بفرستید، کارشناسان ما در گروه کالوت فهرست مفتول، بست‌ها و متعلقات را همراه قیمت به شما اعلام می‌کنند.

در ارت فونداسیون، هادی درون بتن است و بتن از فولاد محافظت می‌کند: به گفتهٔ ⁦IEC 60364-5-54⁩، فولاد بی‌روکش یا گالوانیزهٔ گرمی که بیش از ۵ سانتی‌متر درون بتن باشد، به‌خوبی در برابر خوردگی محفوظ است. مفتول فولادی گالوانیزه با میلگرد آرماتور هم‌جنس است و درون بتن، بی‌جوش و با بست‌های گالوانیزه به آن وصل می‌شود. بیرون از بتن، روی دیوار و بام، روکش روی از فولاد محافظت می‌کند. اما فولاد گالوانیزه در خاک نسبت به فولاد درون بتن و مس، فلز فعال‌تری است و اگر در خاک به آن‌ها وصل شود، روکش روی آن خورده می‌شود؛ مبحث ۱۳ مقررات ملی ساختمان هم‌بندی الکترود فولاد گالوانیزه را با فولاد درون بتن، مس و فولاد ضد زنگ مناسب نمی‌داند، ⁦BS 7430⁩:1998 اتصال آن را به مس و فولاد درون بتن نادرست می‌داند و ⁦IEC 60364-5-54⁩ می‌خواهد اتصالی از فولاد گالوانیزهٔ گرم که از الکترود پی بیرون می‌آید، در خاک دفن نشود. ما مفتول را درون بتن، روی سازه و در هوا به کار می‌بریم، خروجی‌های پی را درون ساختمان یا بالاتر از سطح زمین از بتن بیرون می‌آوریم و در خاک فقط قطعه‌های گالوانیزه را به هم وصل می‌کنیم.

مزایای مفتول گالوانیزهٔ کالوت

• اقتصادی: فولاد گالوانیزه هادی کم‌هزینه‌ای برای حلقه‌ها و مسیرهای طولانی پی، نما و بام است.
• هم‌جنس با آرماتور: درون بتن با میلگرد آرماتور هم‌خوان است و با بست‌های گالوانیزه، بی‌جوش به آن وصل می‌شود.
• یک جنس از پی تا بام: با بست‌ها و میلهٔ ارت گالوانیزهٔ کالوت، سیستمی یکپارچه می‌سازد.
• مقطع گرد: در بتن جهت نمی‌خواهد، در محل کار خم و صاف می‌شود و در زین بست‌ها می‌نشیند.
• قطر ۱۰ برای همهٔ نقش‌ها: قطر ۱۰ میلی‌متر بر پایهٔ الزامات ⁦IEC 60364-5-54⁩، ⁦IEC 62305-3⁩:2010 و مبحث ۱۳ برای الکترود پی، حلقهٔ ارت در خاک، هادی گیرنده، هادی نزولی و هادی هم‌بندی.
• روکش ۷۰ میکرونی: روکش گالوانیزهٔ گرم ۷۰ میکرونی، بیشتر از کمترین ضخامت ۴۵ میکرونی که ⁦IEC 60364-5-54⁩ و مبحث ۱۳ برای مفتول افقی در خاک می‌خواهند.
• عرضه در کلاف: کلاف‌های حدود ۳۷ کیلوگرمی، نزدیک ۵۸ متر مفتول ۱۰؛ حمل آسان و بریدن به اندازهٔ لازم در محل کار. قطر ۱۲ به درخواست.

انتخاب هادی بر پایهٔ نقش آن در طرح

اندازه‌ها از ⁦IEC 62305-3⁩:2010، ⁦IEC 60364-5-54⁩ و مبحث ۱۳ مقررات ملی ساختمان است؛ اندازهٔ نهایی هر هادی را طرح تعیین می‌کند. برای جنس هادی‌ها و الکترودها، جنس الکترودهای زمین را ببینید.

این محصولات را هم ببینید

⁦IEC 62305-3⁩:2010 (حفاظت سازه‌ها در برابر صاعقه) برای هادی گیرنده و هادی نزولی از فولاد گالوانیزهٔ گرم، کمترین سطح مقطع مفتول توپر را ۵۰ میلی‌متر مربع و برای هادی زمینِ دفن‌شده از همین جنس، ۷۸ میلی‌متر مربع (قطر ۱۰ میلی‌متر) تعیین می‌کند و هادی هم‌بندی میان شینه‌های هم‌بندی و سیستم زمین را از فولاد، دست‌کم ۵۰ میلی‌متر مربع می‌خواهد. اندازهٔ چشمه‌های شبکهٔ بام و فاصلهٔ هادی‌های نزولی را کلاس حفاظت تعیین می‌کند: از چشمهٔ ۵ × ۵ متر و فاصلهٔ ۱۰ متر در کلاس I تا چشمهٔ ۲۰ × ۲۰ متر و فاصلهٔ ۲۰ متر در کلاس IV. همین استاندارد فولاد گالوانیزهٔ درون بتن را در مناطق ساحلی و جایی که آب زیرزمینی شور است توصیه نمی‌کند. قطر ۱۰ میلی‌متری مفتول ما بر پایهٔ الزامات این استاندارد انتخاب شده است.

⁦IEC 62561-2⁩:2018 (اجزای سیستم حفاظت در برابر صاعقه؛ هادی‌ها و الکترودهای زمین) برای قطعه‌ها، مفتول توپر فولادی گالوانیزهٔ گرم را دست‌کم ۵۰ میلی‌متر مربع برای هادی گیرنده و نزولی و دست‌کم ۷۸ میلی‌متر مربع برای هادی زمین می‌خواهد و روکش هادی‌ها را چسبنده و مقاوم در برابر خوردگی می‌خواهد.

⁦IEC 60364-5-54⁩ (آرایش‌های اتصال به زمین و هادی‌های حفاظتی) کمترین سطح مقطع هادی اتصال زمین و هادی هم‌بندی حفاظتی اصلی را از فولاد، ۵۰ میلی‌متر مربع می‌داند. برای الکترود زمین، چه هادی گرد درون بتن و چه مفتول فولادی گالوانیزهٔ گرمِ افقی در خاک، قطر ۱۰ میلی‌متر را می‌خواهد و برای مفتول افقی، کمترین وزن روکش روی را ۳۵۰ گرم بر متر مربع و کمترین ضخامت آن را ۴۵ میکرون می‌داند؛ روکش مفتول ما ۷۰ میکرون است. متن اصلی همین استاندارد می‌خواهد اتصالی از فولاد گالوانیزهٔ گرم که از الکترود پی بیرون می‌آید، در خاک دفن نشود.

پیوست ⁦IEC 60364-5-54⁩ دربارهٔ الکترود پی می‌گوید فولاد بی‌روکش یا گالوانیزهٔ گرمی که بیش از ۵ سانتی‌متر درون بتن باشد، به‌خوبی محفوظ است؛ هادی الکترود پی دست‌کم هر ۲ متر به آرماتور بسته می‌شود و همین اندازه‌ها برای خروجی‌های آن هم به کار می‌رود؛ پیچاندن سیم آرماتوربندی به‌تنهایی برای اتصال کافی نیست؛ خروجی‌ها بهتر است درون ساختمان یا بالاتر از سطح زمین از بتن بیرون بیایند؛ و اجرای الکترود پیش از بتن‌ریزی با نقشه و عکس ثبت شود.

مبحث ۱۳ مقررات ملی ساختمان، میلگردهای فولادی درون بتن مسلح را در شمار الکترودهای زمین می‌آورد و آرماتور فونداسیون را جزو هم‌بندی اصلی می‌داند. در جدول کمترین اندازهٔ الکترودها، برای فولاد درون بتن هادی گرد به قطر ۱۰ میلی‌متر و برای مفتول فولاد گالوانیزهٔ گرمِ افقی در خاک، قطر ۱۰ میلی‌متر با پوشش ۴۵ میکرون را تعیین می‌کند و هادی افقی را در عمق ۵۰ تا ۸۰ سانتی‌متر می‌خواهد. در جدول سازگاری فلزها، وقتی فولاد گالوانیزه الکترود با سطح کوچک‌تر است، هم‌بندی آن را با فولاد گالوانیزه مناسب و با فولاد درون بتن، مس، مس قلع‌اندود و فولاد ضد زنگ با سطح بزرگ‌تر نامناسب می‌داند. ⁦BS 7430⁩:1998 (آیین کار اتصال به زمین) هم یادآوری می‌کند که فولاد گالوانیزه نسبت به مس و فولاد درون بتن فلز فعال‌تری است و الکترود گالوانیزهٔ لخت نباید به آن‌ها وصل شود.
