بست تکسوراخه اتصال سیم به دیوار (One Hole Cable Clip)
بست تکسوراخهٔ کالوت، هادی گرد بدون روکش، مانند سیم مسی مفتولی یا رشتهای و مفتول فولادی گالوانیزه، را روی دیوار، نما، جانپناه و سایر سطوح مهار میکند. این بست از یک نوار فلزی خم‌شده ساخته شده است: هادی درون حلقهٔ بست قرار میگیرد، دو زبانهٔ انتهایی روی هم می‌نشینند و تنها با یک پیچ به سطح بسته می‌شوند. بست در سه جنس مس، فولاد گالوانیزه و فولاد ضدزنگ و برای سطح مقطع هادی ۲۵ تا ۱۲۰ میلیمتر مربع ارائه میشود تا جنس آن با جنس هادی و شرایط محیط هماهنگ باشد.
ما این بست را در سه جنس تأمین میکنیم تا برای هر هادی و هر محیطی، بستی هم‌جنس و ماندگار در اختیار شما باشد.
مهار منظم هادی گرد روی دیوار، با یک پیچ
بست تکسوراخه، هادی گرد بدون روکش را دور خود میگیرد و با یک پیچ به دیوار، نما یا جانپناه می‌بندد. سه جنس و شش اندازه، امکان هماهنگ کردن بست با جنس و اندازهٔ هادی را فراهم میکند.
- برای سیم مفتولی و رشتهای بدون روکش
- نصب با یک پیچ از هر دو زبانه
- جنس مس، فولاد گالوانیزه و فولاد ضدزنگ
- سطح مقطع هادی ۲۵ تا ۱۲۰ میلیمتر مربع
نصب سریع با یک پیچ
دو زبانهٔ بست روی هم می‌نشینند و یک پیچ از هر دو عبور میکند؛ نصب هر بست فقط یک سوراخ در سطح لازم دارد.
سه جنس برای هماهنگی با هادی
بست مسی، فولاد گالوانیزه یا فولاد ضدزنگ؛ هماهنگ بودن جنس بست و هادی خطر خوردگی گالوانیک در محل تماس را کم میکند.
شش اندازه از ۲۵ تا ۱۲۰
مدل‌ها بر اساس سطح مقطع هادی دسته‌بندی شده‌اند و ابعاد L، W و H هر مدل در جدول مشخصات آمده است.
برای سیم مفتولی و رشتهای
این بست برای هادی گرد بدون روکش، هم مفتولی و هم رشتهای، طراحی شده است.
بدون سوراخ‌کاری هادی
هادی فقط درون حلقهٔ بست مهار میشود و سوراخ نمی‌شود. استاندارد NF C 17-102 سوراخ‌کاری هادی نزولی برای بستن آن به تکیه‌گاه را مجاز نمی‌داند.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | بست تکسوراخهٔ اتصال سیم به دیوار (One Hole Cable Clip) |
کاربرد | مهار هادی گرد بدون روکش روی دیوار، نما، جانپناه و سایر سطوح |
نوع هادی | هادی گرد بدون روکش، مفتولی یا رشتهای |
جنس | مس، فولاد گالوانیزه یا فولاد ضدزنگ |
سطح مقطع هادی | مس ۲۵ تا ۱۲۰، گالوانیزه ۳۵ تا ۹۵ و فولاد ضدزنگ ۳۵ تا ۹۵ میلیمتر مربع |
روش نصب | دو زبانه روی هم؛ یک پیچ از هر دو زبانه به سطح |
اقلام نصب | پیچ و رولپلاک متناسب با جنس سطح |
ابعاد و کد سفارش
سطح مقطع هادی (mm²) | L (mm) | W (mm) | H (mm) | کد مس | کد گالوانیزه | کد فولاد ضدزنگ |
|---|---|---|---|---|---|---|
25 | 15 | 10 | 8 | OHCC 025 | — | — |
35 | 18 | 10 | 8 | OHCC 035 | OHCG 035 | OHSS 035 |
50 | 18 | 10 | 10 | OHCC 050 | OHCG 050 | OHSS 050 |
70 | 22 | 10 | 10 | OHCC 070 | OHCG 070 | OHSS 070 |
95 | 22 | 10 | 13 | OHCC 095 | OHCG 095 | OHSS 095 |
120 | 25 | 15 | 15 | OHCC 120 | — | — |
خط تیره یعنی این اندازه در آن جنس ارائه نمی‌شود.
بست تکسوراخه چه کاری انجام می‌دهد؟
هادی نزولی و هادی‌های روی بام باید در تمام مسیر، منظم و محکم به سطح بسته شوند تا در برابر باد، لرزش و نیروهای الکترودینامیکی جریان صاعقه جابه‌جا نشوند و آسیب نبینند. بست تکسوراخه ساده‌ترین نگهدارنده برای هادی گرد است: هادی را دور خود میگیرد و با یک پیچ به دیوار یا هر سطح صاف دیگر بسته میشود؛ هادی سوراخ نمی‌شود و سطح مقطع آن کم نمی‌شود.
ساختار بست
بست از یک نوار فلزی ساخته شده است که زیر هادی روی سطح قرار میگیرد، دور هادی حلقه می‌زند و برمی‌گردد تا زبانهٔ بالایی روی زبانهٔ پایینی بنشیند. زبانهٔ بالایی سوراخ گرد و زبانهٔ پایینی سوراخ بیضی دارد؛ هنگام نصب این دو سوراخ روی هم قرار می‌گیرند و یک پیچ از هر دو عبور میکند.
انتخاب جنس بست
جنس بست را با جنس هادی و شرایط محیط هماهنگ کنید تا تماس فلزات ناهمجنس، خطر خوردگی گالوانیک ایجاد نکند: بست مسی برای هادی مسی و بست گالوانیزه برای هادی فولادی گالوانیزه انتخاب رایج است و بست فولاد ضدزنگ گزینهٔ دیگری برای محیط‌هایی است که مقاومت بیشتر در برابر خوردگی لازم دارند. انتخاب نهایی را با طراح سیستم هماهنگ کنید.
انتخاب اندازه
اندازهٔ بست بر اساس سطح مقطع هادی انتخاب میشود تا هادی درون حلقه محکم بنشیند و آزادانه جابه‌جا نشود. مدلهای مسی برای ۲۵ تا ۱۲۰ و مدلهای گالوانیزه و فولاد ضدزنگ برای ۳۵ تا ۹۵ میلیمتر مربع ارائه می‌شوند.
بست مناسب برای هر نوع هادی
بست تکسوراخه برای هادی گرد بدون روکش است. برای کابلهای روکشدار PVC از بست ایزولهٔ تکسوراخه و در جاهایی که بست ریخته‌گری سنگین‌تری لازم است، از بست برنجی دوپارچهٔ اتصال سیم به دیوار استفاده کنید.
محدودیت‌ها
بست تکسوراخه نگهدارندهٔ هادی است و اتصال الکتریکی میان هادی‌ها برقرار نمی‌کند. پیچ و رولپلاک را متناسب با جنس سطح و جنس بست انتخاب کنید. فاصلهٔ بستها را طراح سیستم تعیین میکند.
برای نمایش بزرگ کلیک کنید

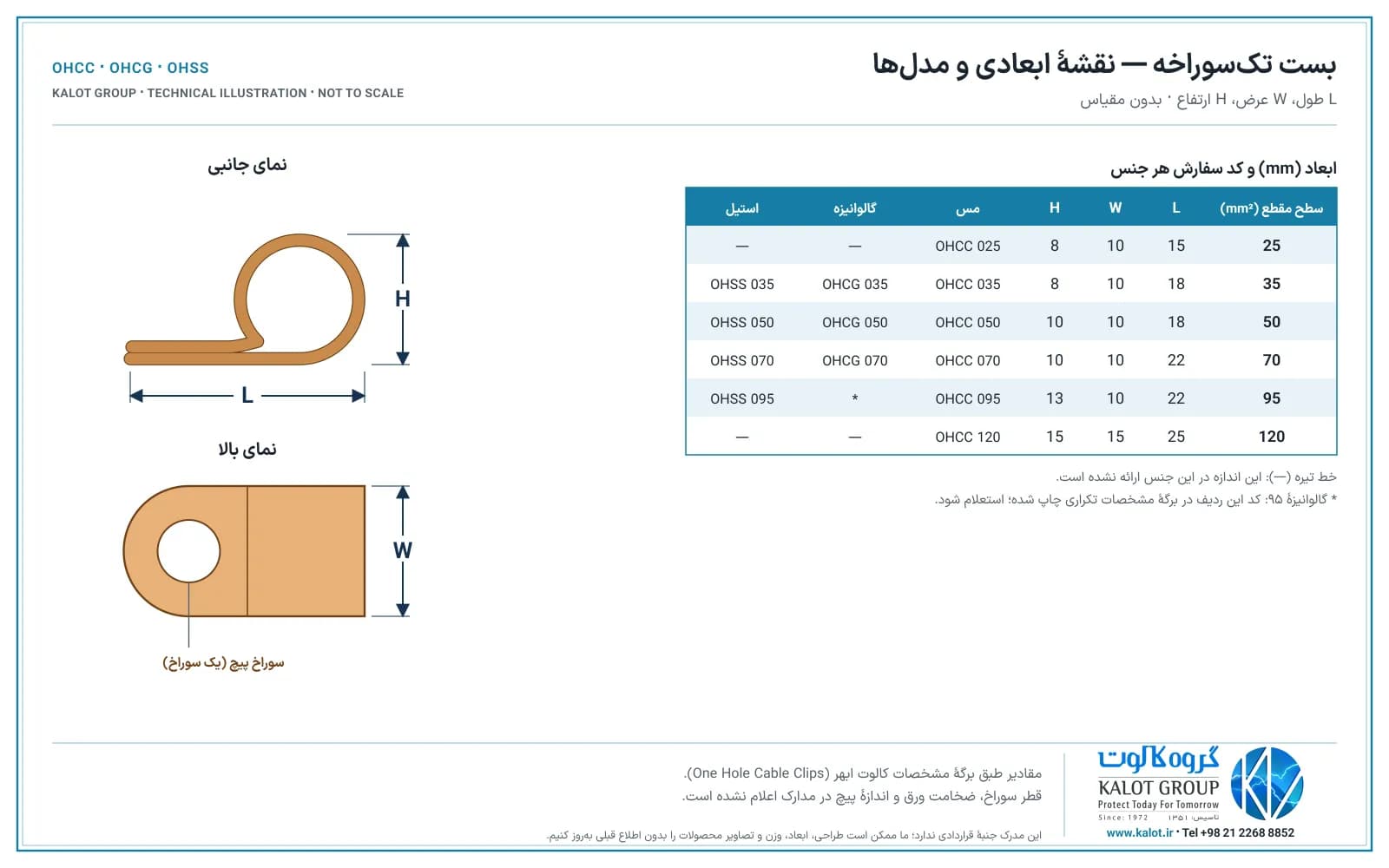

نقشه، نمای جانبی و نمای بالای بست را نشان می‌دهد. L طول، W عرض و H ارتفاع بست است؛ مقدار هر بعد برای هر مدل در جدول تب «مشخصات فنی» آمده است. نقشه شماتیک است و نقشهٔ ساخت نیست.
برای نمایش بزرگ کلیک کنید
کجا استفاده میشود؟

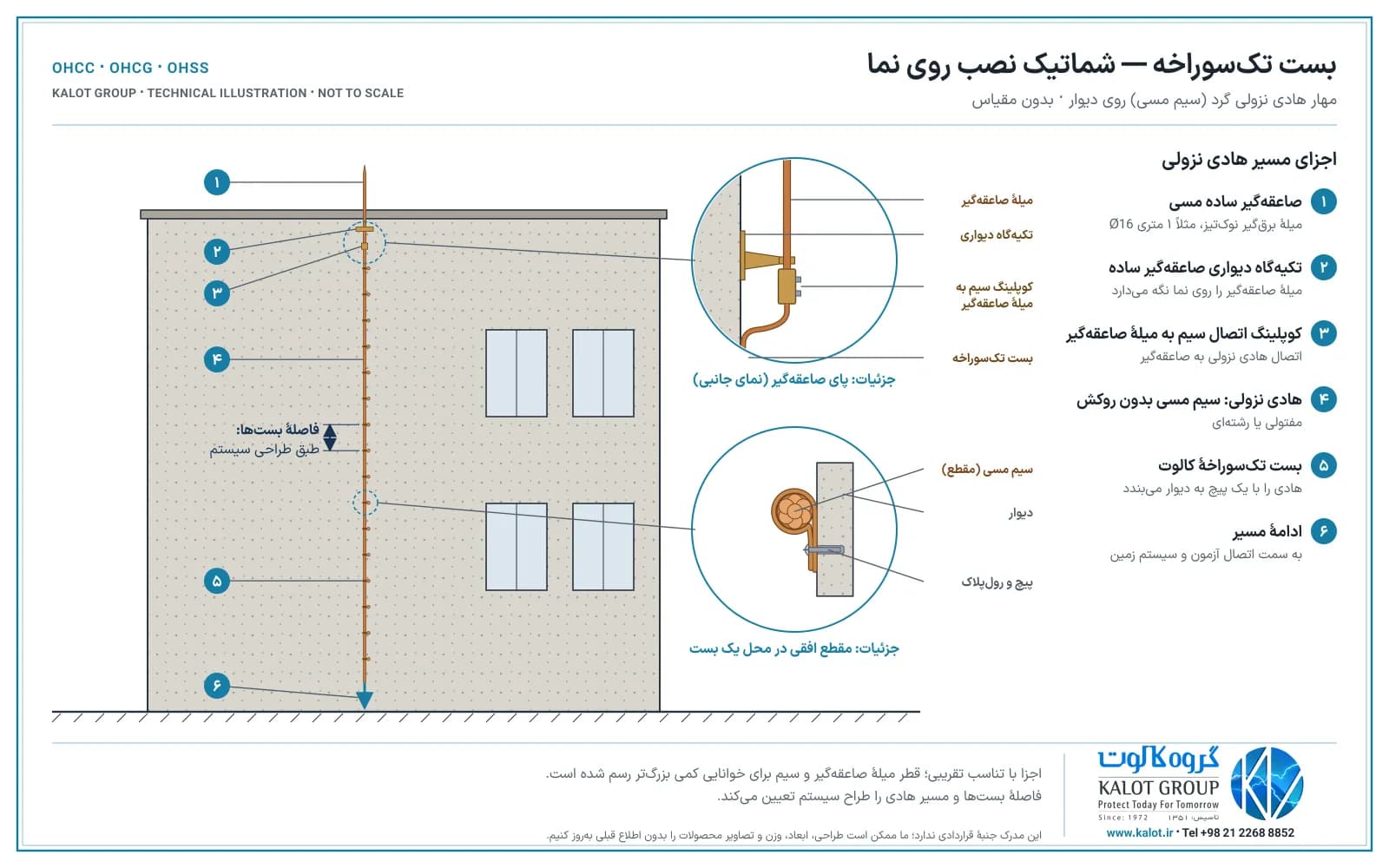

- مهار هادی نزولی گرد روی دیوار و نمای ساختمان
- مهار هادی گرد روی جانپناه و لبهٔ بام
- مهار هادی‌های گرد بدون روکش در سیستم ارتینگ و هم‌بندی، روی سطوح صاف

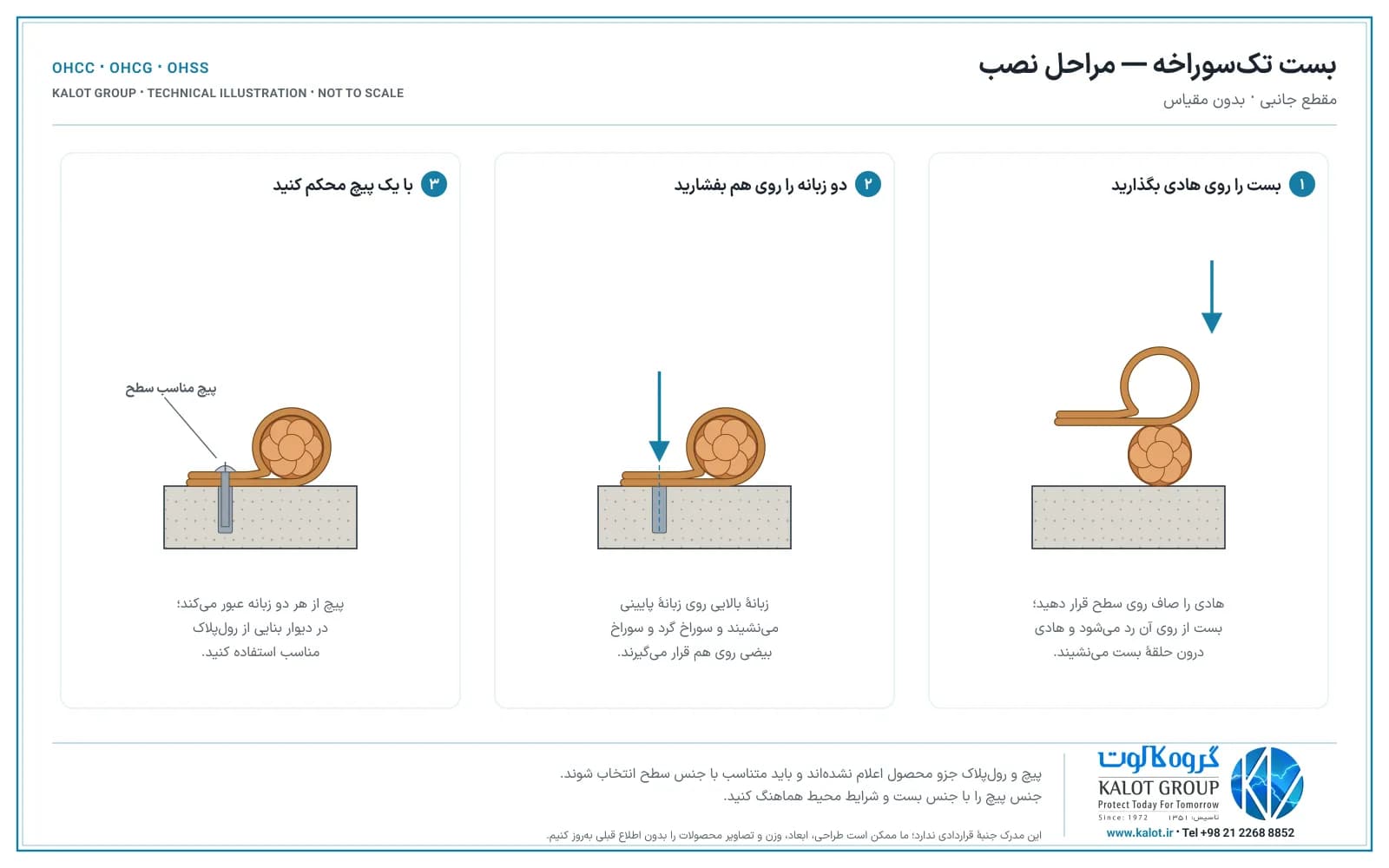

مراحل نصب
- اندازه و جنس بست را بر اساس سطح مقطع و جنس هادی انتخاب کنید.
- هادی را صاف و بدون پیچ‌خوردگی روی سطح قرار دهید.
- بست را روی هادی بگذارید تا هادی درون حلقهٔ بست بنشیند.
- دو زبانه را روی هم بفشارید تا سوراخ‌ها هم‌راستا شوند و محل سوراخ را روی سطح علامت بزنید.
- سطح را سوراخ کنید و در دیوار بنایی رولپلاک مناسب بگذارید.
- بست را با یک پیچ متناسب با سطح و هم‌خوان با جنس بست محکم کنید.
بازرسی و نگهداری
در بازرسی‌های دوره‌ای، محکم بودن بستها، سالم بودن پیچ‌ها و رول‌پلاک‌ها و نبود خوردگی یا جابه‌جایی هادی را بررسی کنید و بست‌های شل یا آسیب‌دیده را اصلاح یا تعویض کنید.
استانداردهای زیر برای شناخت الزامات مهار هادی و جایگاه این قطعه در سیستم معرفی شده‌اند.
سیستمهای صاعقهگیر ESE: NF C 17-102
این استاندارد برای مهار هادی نزولی، سه نقطهٔ نگهدارنده در هر متر (حدود هر ۳۳ سانتی‌متر) را توصیه میکند؛ نگهدارنده‌ها باید با تکیه‌گاه سازگار باشند و امکان انبساط حرارتی هادی را بدهند، و سوراخ‌کاری هادی برای بستن آن به تکیه‌گاه مجاز نیست.
طراحی سیستم: IEC 62305-3
این استاندارد به طراحی، اجرا، بازرسی و نگهداری سیستم حفاظت در برابر صاعقهٔ سازه می‌پردازد و مهار محکم هادی‌ها را برای جلوگیری از جابه‌جایی و آسیب مکانیکی لازم می‌داند. تعداد و فاصلهٔ نگهدارنده‌ها را طراح سیستم تعیین میکند.
برگهٔ مشخصات فنی کاتالوگ (انگلیسی) در فهرست زیر آمده است. نقشه‌ها و شماتیک‌های این صفحه برای چاپ:
پرسش‌های متداول
بست تکسوراخه چه کاربردی دارد؟
برای مهار هادی گرد بدون روکش، مانند سیم مسی مفتولی یا رشتهای، روی دیوار، نما، جانپناه و سایر سطوح. هادی درون حلقهٔ بست قرار میگیرد و بست با یک پیچ به سطح بسته میشود.
جنس بست را چگونه انتخاب کنم؟
جنس بست را با جنس هادی هماهنگ کنید: بست مسی برای هادی مسی و بست گالوانیزه برای هادی فولادی گالوانیزه انتخاب رایج است. بست فولاد ضدزنگ گزینه‌ای برای محیط‌هایی است که مقاومت بیشتری در برابر خوردگی لازم دارند. انتخاب نهایی را با طراح سیستم هماهنگ کنید.
کدام اندازه را انتخاب کنم؟
اندازه بر اساس سطح مقطع هادی انتخاب میشود: مدلهای مسی ۲۵ تا ۱۲۰، گالوانیزه ۳۵ تا ۹۵ و فولاد ضدزنگ ۳۵ تا ۹۵ میلیمتر مربع. ابعاد و کد هر مدل در جدول مشخصات آمده است.
آیا برای کابل روکشدار هم مناسب است؟
خیر؛ این بست برای هادی بدون روکش است. برای کابلهای روکشدار PVC از بست ایزولهٔ تکسوراخهٔ کالوت استفاده کنید.
فاصلهٔ بستها روی دیوار چقدر باشد؟
فاصلهٔ بستها را طراح سیستم تعیین میکند. برای سیستمهای صاعقهگیر ESE، استاندارد NF C 17-102 سه نقطهٔ نگهدارنده در هر متر را توصیه میکند.
چه پیچ و رولپلاکی برای نصب مناسب است؟
پیچ و رولپلاک را متناسب با جنس سطح انتخاب کنید و جنس پیچ را با جنس بست و شرایط محیط هماهنگ کنید؛ برای بست فولاد ضدزنگ، پیچ فولاد ضدزنگ را پیشنهاد میکنیم.
آیا بست تکسوراخه اتصال الکتریکی برقرار میکند؟
خیر؛ این بست نگهدارندهٔ هادی است. اتصال هادی به صاعقهگیر، اتصال دو هادی به هم و اتصال به سیستم زمین باید با قطعات اتصال مخصوص همان کار انجام شود.
