میله ارت استیل (فولاد ضد زنگ 304L و 316)
کد سفارش: SSER 1615 · SSER 1620 · SSER 2015 · SSER 2020
میله ارت فولاد ضد زنگ یا میله ارت استیل گروه کالوت، الکترود زمین توپری از فولاد ضد زنگ آستنیتی است. گرید اصلی ما 304L است و برای محیطهای بسیار خورنده یا به درخواست مشتری، گرید 316 را هم می‌سازیم. فولاد ضد زنگ سخت است و خوب کوبیده میشود و کنار لولهها، مخازن و سازههای فولادی دفنشده و در تأسیسات دارای حفاظت کاتدیک، انتخاب رایج و مناسبی به جای الکترود مسی است.
این میلهٔ ارت در قطرهای ۱۶ و ۲۰ میلیمتر و طول‌های ۱۵۰۰ و ۲۰۰۰ میلیمتر، به‌صورت میلهٔ ارت اول نوکتیز و میلهٔ ارت ادامه با داول یکپارچه ساخته میشود. برای مقایسهٔ فنی و مالی آن با میلهٔ ارت مس توپر و میلهٔ ارت کاپرباند، جدول مقایسهٔ همین صفحه را ببینید.
کنار لوله، مخزن و پی فولادی
وقتی الکترود زمین کنار پی، لوله یا مخزن فولادی دفن میشود، جنس آن بر خوردگی سازهٔ فولادی اثر دارد. فولاد ضد زنگ در این جاها گزینهٔ رایج است؛ سخت است و خوب کوبیده میشود.
- فولاد ضد زنگ 304L؛ گرید 316 برای محیطهای بسیار خورنده
- قطر ۱۶ و ۲۰؛ طول ۱۵۰۰ و ۲۰۰۰ میلیمتر؛ رزوهٔ M10
- میلهٔ ارت اول نوکتیز، میلهٔ ارت ادامه با داول یکپارچه
- اثر کمتر از مس بر سازههای فولادی دفنشده
304L، و 316 برای محیطهای بسیار خورنده
گرید 304L گرید اصلی ماست؛ برای محیطهای بسیار خورنده یا به درخواست مشتری، گرید 316 با مولیبدن را عرضه میکنیم.
داول یکپارچه، بدون قطعهٔ اضافه
داول میلهٔ ارت ادامه در رزوهٔ داخلی میلهٔ ارت اول بسته میشود؛ جنس اتصال همان جنس میلهٔ ارت است.
کنار سازههای فولادی
لولهها، مخازن، پیهای بتنمسلح بزرگ و تأسیسات نفت، گاز و پتروشیمی دارای حفاظت کاتدیک.
سخت و محکم در کوبیدن
فولاد ضد زنگ در برابر ضربه بسیار مقاومتر از مس است و نوک میلهٔ ارت اول راه را در خاک باز میکند.
هفت نقشه و دیتاشیت
دیتاشیت میلهٔ ارت فولاد ضد زنگ (PDF)نقشهٔ ابعادی، نقشهٔ فنی، نمای انفجاری، شماتیک اجرا، مراحل نصب، حالت‌های اتصال و جدول مقایسه را با فایل PDF کنار دیتاشیت می‌بینید.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع محصول | میلهٔ ارت (الکترود زمین) فولاد ضد زنگ توپر، دو شاخهای |
جنس | فولاد ضد زنگ آستنیتی 304L؛ برای محیطهای بسیار خورنده یا به درخواست، 316 |
قطر D | ۱۶ و ۲۰ میلیمتر |
رزوه | M10 در هر دو قطر؛ عمق رزوهٔ داخلی و طول داول یکپارچه ۲۰ میلیمتر |
میلهٔ ارت اول | نوکتیز با طول نوک ۲۰ میلیمتر؛ رزوهٔ داخلی M10 به عمق ۲۰ میلیمتر در سر بالایی |
میلهٔ ارت ادامه | داول یکپارچهٔ M10 به طول ۲۰ میلیمتر در سر پایینی؛ سر بالایی ساده و پخ‌دار |
طول هر شاخه | ۱۵۰۰ و ۲۰۰۰ میلیمتر |
عمق الکترود | میلهٔ ارت اول و میلهٔ ارت ادامه با هم: ۳، ۳٫۵ یا ۴ متر |
وزن شاخهٔ ۱۵۰۰ (304L) | ۲٫۳۶ کیلوگرم (قطر ۱۶) و ۳٫۷۰ کیلوگرم (قطر ۲۰) |
ابزار کوبیدن | سر ضربهخور رزوهدار برای میلهٔ ارت اول؛ میلهٔ ارت ادامه مستقیم کوبیده میشود و کلاهک ضربهخور توخالی از فولاد سخت به درخواست عرضه میشود |
مبنای طراحی | گرید 316 بر پایهٔ الزامات IEC 62561-2 |
کد سفارش | SSER 1615، SSER 1620، SSER 2015 و SSER 2020 با پسوند S (میلهٔ ارت اول) یا E (میلهٔ ارت ادامه)؛ برای 316 پسوند -316 |
مدلها، کد سفارش و وزن
کد سفارش | نوع | قطر D (mm) | رزوه | طول L (mm) | وزن 304L (kg) | وزن 316 (kg) |
|---|---|---|---|---|---|---|
SSER 1615 S | میلهٔ ارت اول | 16 | M10 | 1500 | 2.36 | 2.38 |
SSER 1615 E | میلهٔ ارت ادامه | 16 | M10 | 1500 | 2.37 | 2.39 |
SSER 1620 S | میلهٔ ارت اول | 16 | M10 | 2000 | 3.16 | 3.18 |
SSER 1620 E | میلهٔ ارت ادامه | 16 | M10 | 2000 | 3.17 | 3.19 |
SSER 2015 S | میلهٔ ارت اول | 20 | M10 | 1500 | 3.70 | 3.72 |
SSER 2015 E | میلهٔ ارت ادامه | 20 | M10 | 1500 | 3.70 | 3.72 |
SSER 2020 S | میلهٔ ارت اول | 20 | M10 | 2000 | 4.94 | 4.97 |
SSER 2020 E | میلهٔ ارت ادامه | 20 | M10 | 2000 | 4.94 | 4.97 |
میلهٔ ارت اول نوکتیز است (طول نوک P = ۲۰ میلیمتر) و در سر بالایی رزوهٔ داخلی M10 به عمق L1 = ۲۰ میلیمتر دارد؛ میلهٔ ارت ادامه در سر پایینی داول یکپارچهٔ M10 به طول S = ۲۰ میلیمتر دارد و سر بالایی آن ساده و پخ‌دار است. طول L در هر دو نوع طول کلی است. گرید 304L گرید اصلی است؛ برای گرید 316 پسوند «-316» به کد افزوده میشود (مثلاً SSER 1615 S-316). محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

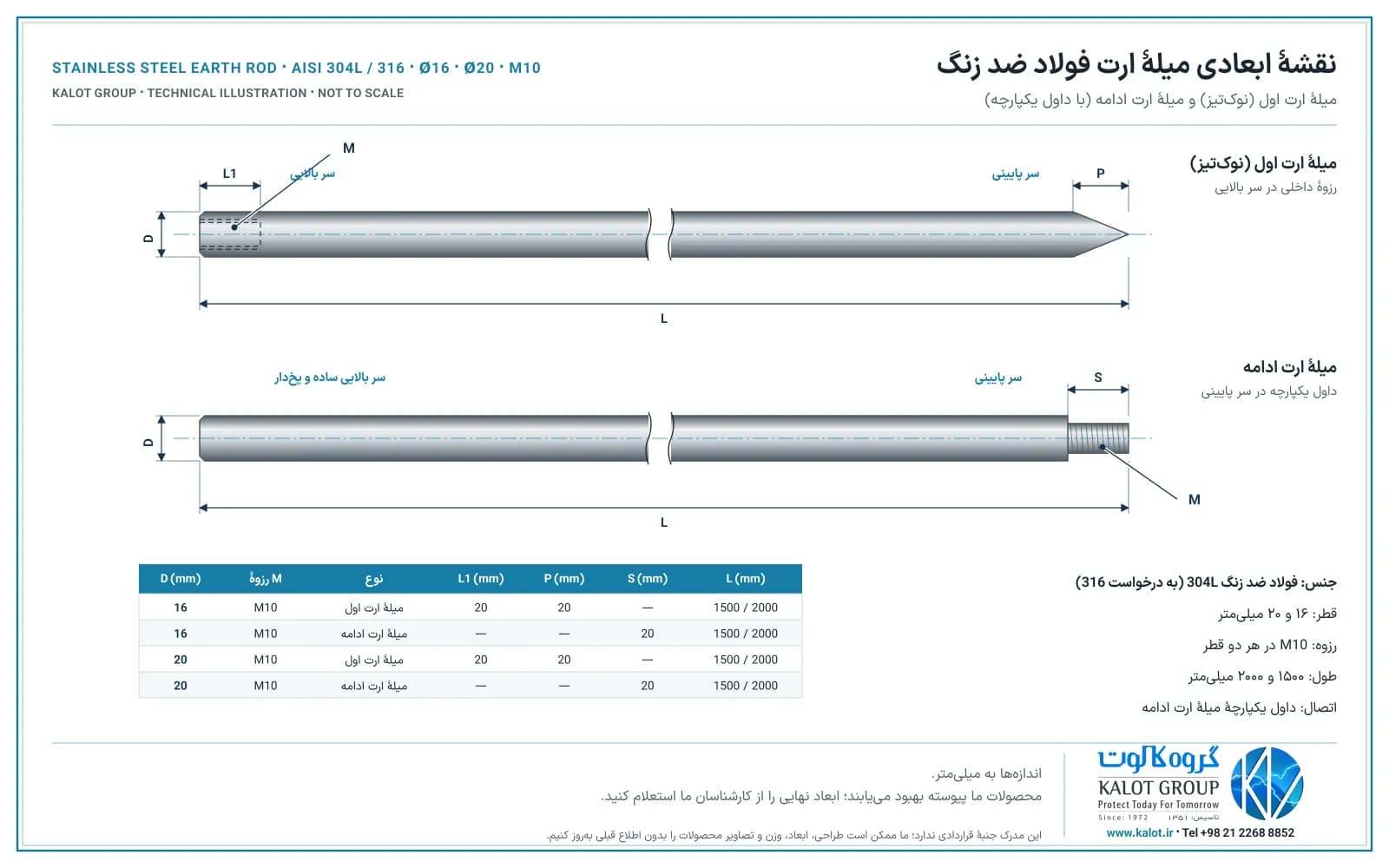

نقشهٔ ابعادی
دانلود نقشهٔ ابعادی (PDF)

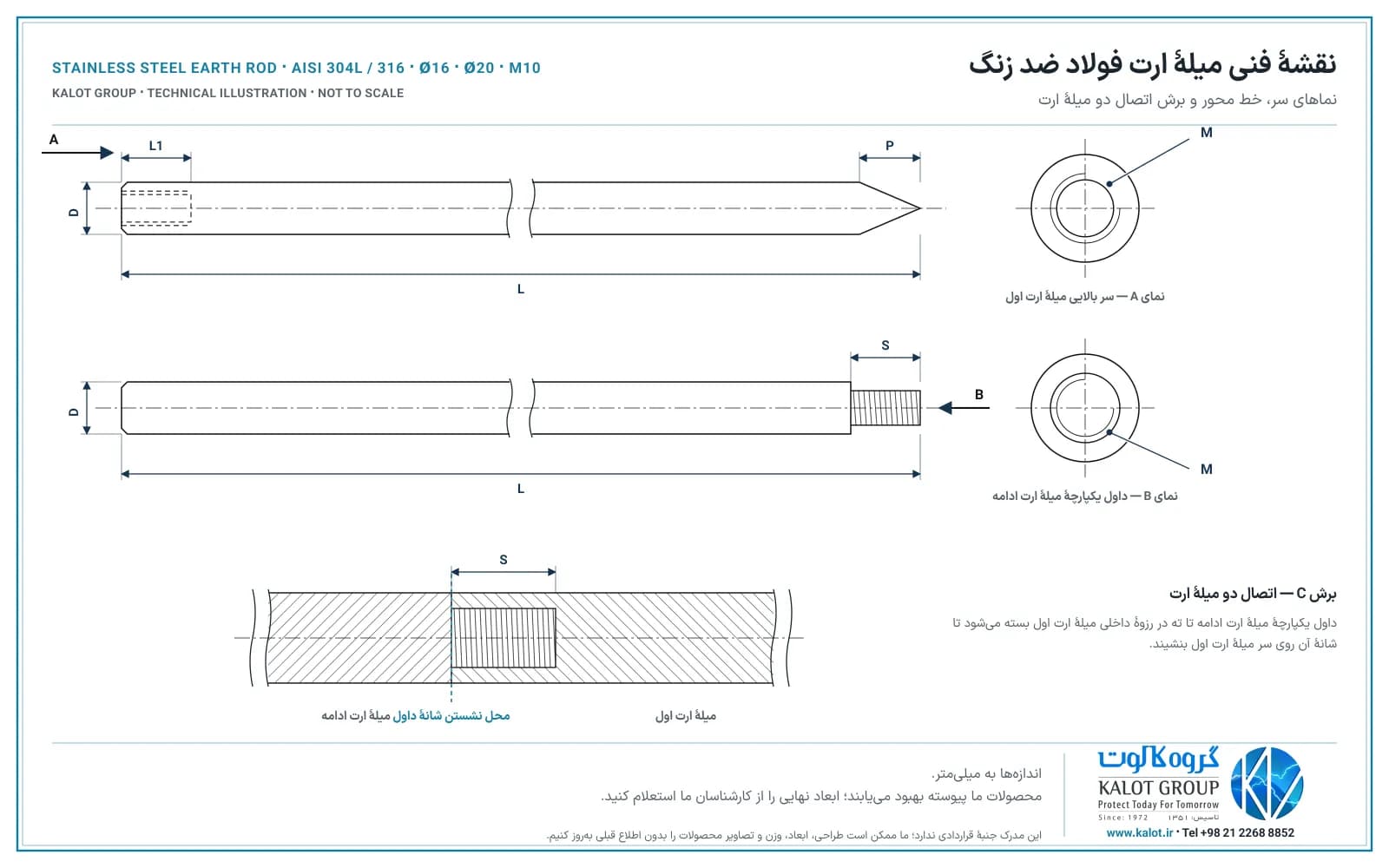

نقشهٔ فنی
دانلود نقشهٔ فنی (PDF)
نمای انفجاری
دانلود نمای انفجاری (PDF)

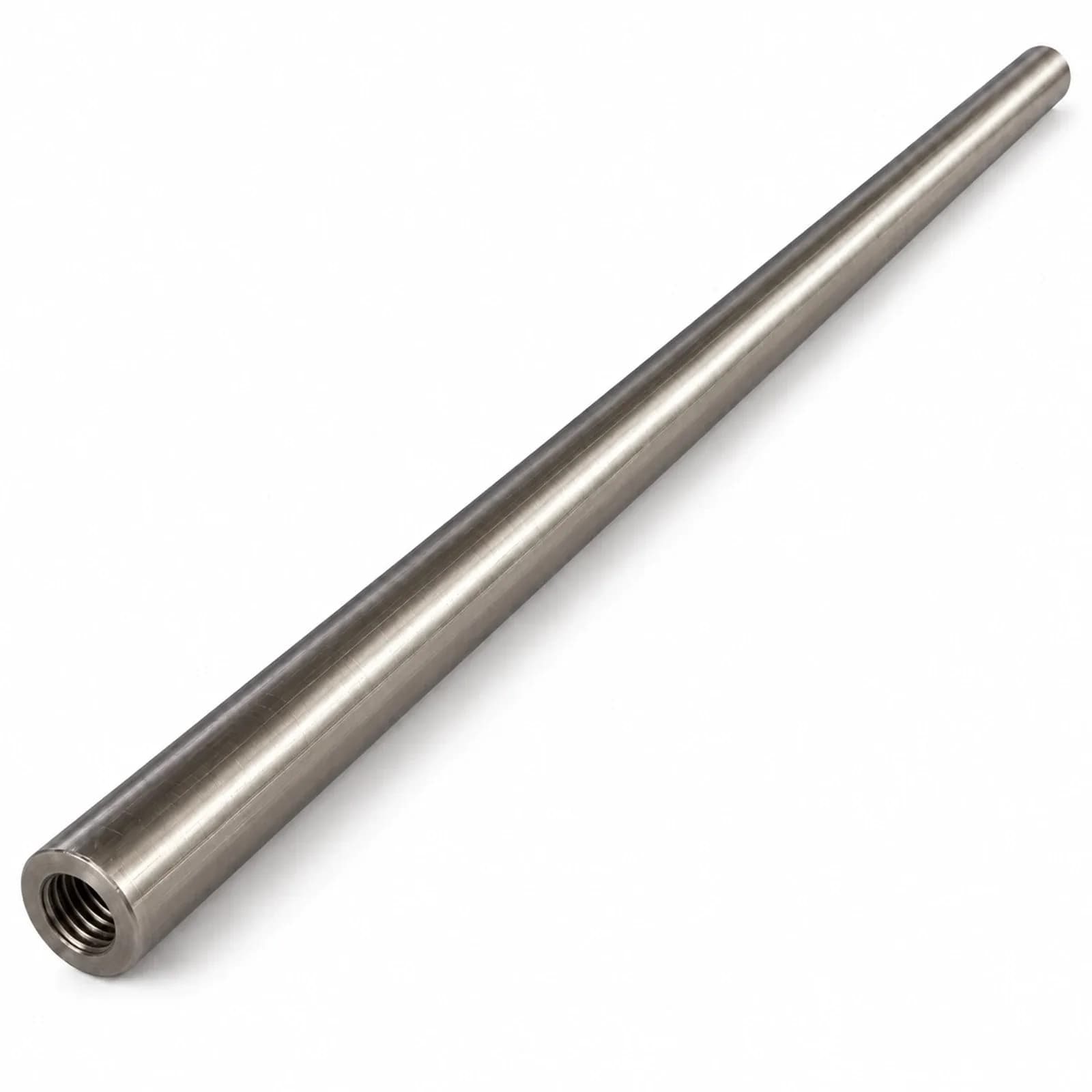

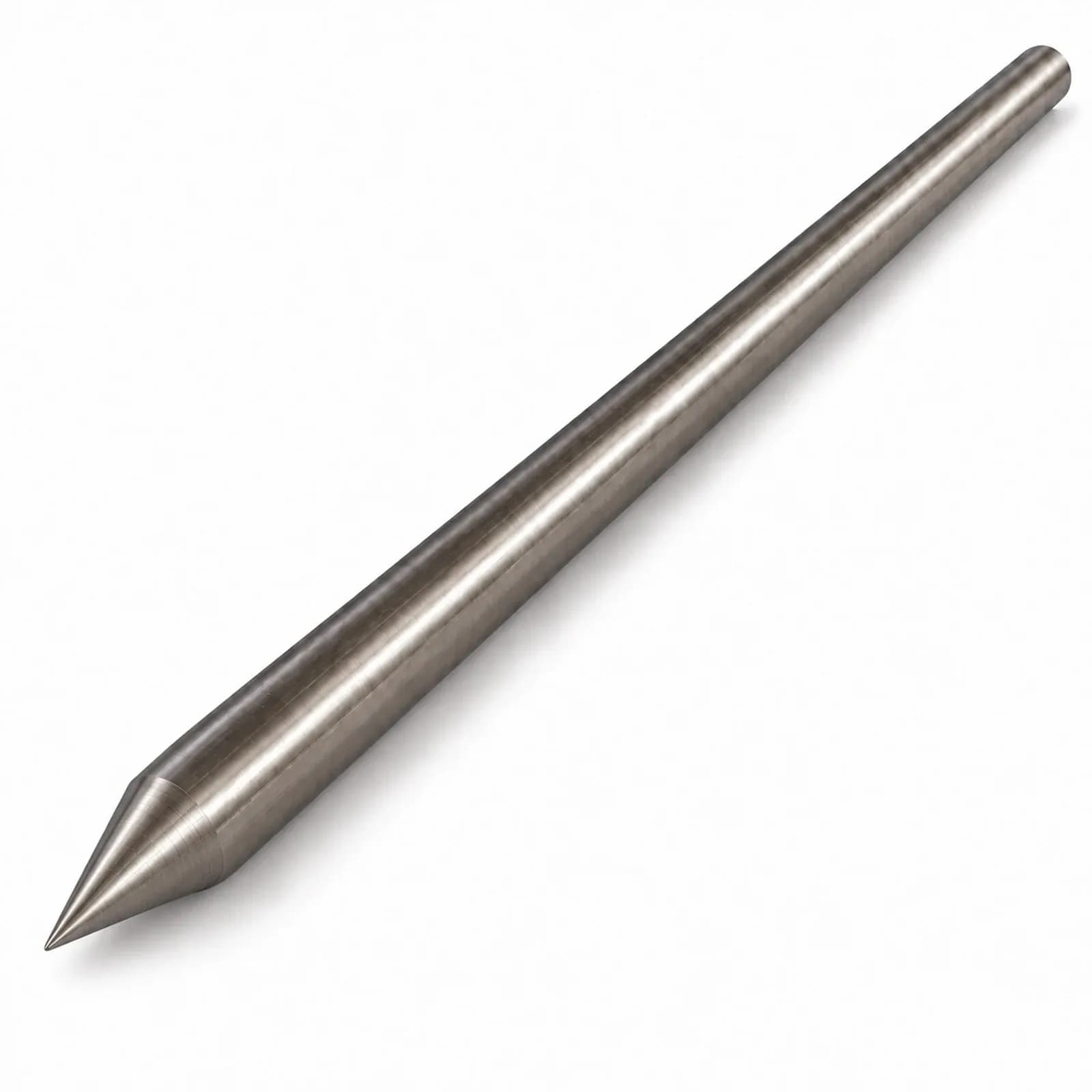

ساختار: میلهٔ ارت اول و میلهٔ ارت ادامه
میلهٔ ارت فولاد ضد زنگ کالوت دو نوع شاخه دارد. میلهٔ ارت اول سر پایینی نوک‌تیزی دارد که راه را در خاک باز میکند و در سر بالایی آن رزوهٔ داخلی M10 تراشیده شده است؛ هنگام کوبیدن، یک سر ضربهخور رزوهدار در این رزوه بسته میشود. میلهٔ ارت ادامه در سر پایینی یک داول یکپارچهٔ M10 دارد که تا ته در رزوهٔ میلهٔ ارت اول بسته میشود تا شانهٔ آن روی سر میلهٔ ارت اول بنشیند؛ سر بالایی آن ساده و پخ‌دار است و مستقیم کوبیده میشود. داول از جنس خود میلهٔ ارت است و قطعهٔ جداگانه‌ای در اتصال نیست.
برای نمایش بزرگ کلیک کنید
کاربردهای میلهٔ ارت فولاد ضد زنگ
- کنار لولهها، مخازن و سازههای فولادی دفنشده: جایی که الکترود مسی خوردگی فولاد مجاور را تشدید میکند.
- تأسیسات دارای حفاظت کاتدیک: خطوط لوله، مخازن و تأسیسات نفت، گاز و پتروشیمی؛ طرح را با طراح حفاظت کاتدیک هماهنگ کنید.

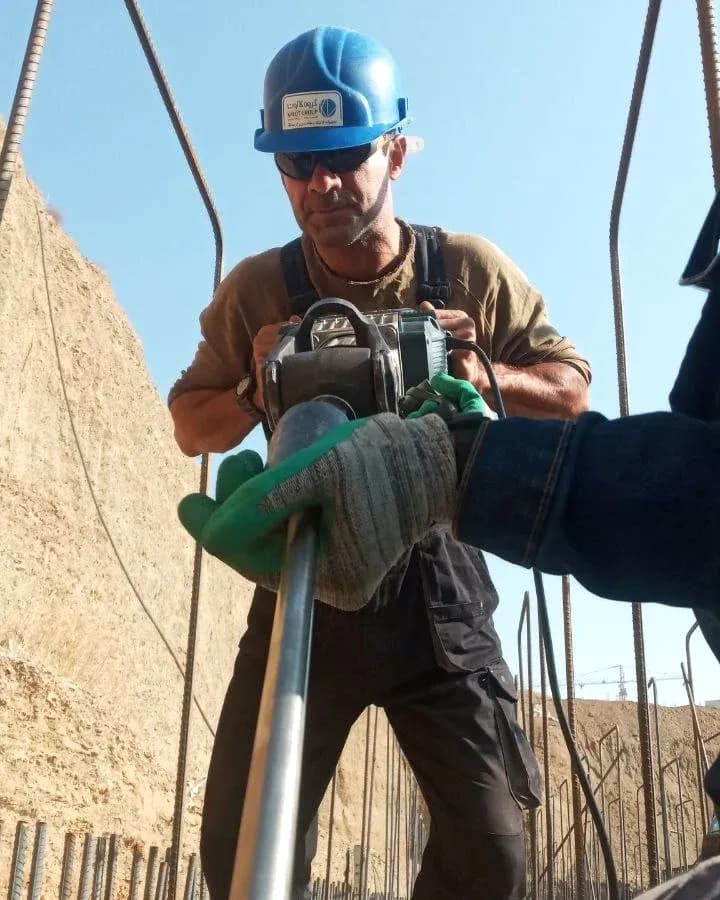

- پیهای بتنمسلح بزرگ: الکترودهایی که کف گودبرداری پی کوبیده می‌شوند و به حلقهٔ ارت پی وصل می‌شوند.
- خاکهای اسیدی و دارای اسیدهای آلی: جایی که مس دوام کمتری دارد.
- سواحل و محیطهای بسیار خورنده: با گرید 316.
- سیستم صاعقه‌گیر و ارت ساختمان: الکترود قائم هر هادی نزولی، با اتصال هادی درون دریچهٔ ارت.
شماتیک اجرا: کوبیدن یا گمانه
دانلود شماتیک اجرایی (PDF)
حالت‌های اتصال هادی به میلهٔ ارت
دانلود حالت‌های اتصال (PDF)
طریقهٔ نصب و کوبیدن میلهٔ ارت فولاد ضد زنگ
- مقاومت ویژهٔ خاک و محل الکترود را بررسی کنید و مسیر تأسیسات زیرزمینی را مشخص کنید؛ گودال دریچهٔ ارت را بکنید.
- سر ضربهخور رزوهدار را در رزوهٔ سر بالایی میلهٔ ارت اول ببندید و میلهٔ ارت را با سر نوکتیز رو به پایین عمود بگذارید.
- با پتک یا چکش برقی، ضربه‌های یکنواخت و محوری بزنید تا بخش کوتاهی از میلهٔ ارت بیرون بماند؛ اگر کج شد، کار را متوقف و آن را صاف کنید.
- سر ضربهخور را باز کنید و داول یکپارچهٔ میلهٔ ارت ادامه را با دست و رزوهٔ تمیز، تا ته در رزوهٔ داخلی میلهٔ ارت اول بپیچانید تا شانهٔ آن روی سر میلهٔ ارت اول بنشیند.
- میلهٔ ارت ادامه را مستقیم از سر بالایی سادهاش بکوبید تا سر آن درون دریچهٔ ارت قرار گیرد؛ کلاهک ضربهخور توخالی از فولاد سخت را به درخواست عرضه میکنیم.
- در خاک سنگی، می‌توانید گمانه حفر کنید، دو شاخهٔ متصل را در مرکز آن بگذارید و اطراف را با مواد کاهندهٔ ECO GIM پر کنید.
- مقاومت الکترود را اندازه بگیرید؛ اگر مقاومت بیش از مقدار لازم است، الکترود دیگری با فاصلهٔ دستکم برابر طول الکترود بکوبید.
- هادی مسی را با بست G کالوت (سیم) یا بست A کالوت (تسمه) درون دریچهٔ ارت به سر میلهٔ ارت ببندید، دریچه را بگذارید و دور آن بتن بریزید.
دانلود مراحل نصب (PDF)
ابزار نصب
پتک یا چکش برقی، سر ضربهخور رزوهدار برای میلهٔ ارت اول، کلاهک ضربهخور توخالی برای میلهٔ ارت ادامه (به درخواست)، تراز یا شاقول؛ داول را با دست ببندید و اگر آچار لازم شد، از آچار با فک نرم استفاده کنید تا بدنه خراش برندارد.
اندازهگیری و بازدید
مقاومت الکترود را با روش افت پتانسیل (۶۲ درصد) اندازه بگیرید؛ در سیستم‌هایی که چند الکترود به هم وصل‌اند، دستگاه کلمپی هم به کار میرود. نتیجه را با فصل و رطوبت خاک ثبت کنید و در بازدیدهای دوره‌ای درون دریچه، سفتی بست و سلامت هادی را کنترل کنید. برای روش اندازهگیری، مقاومت پایانهٔ زمین چگونه اندازهگیری میشود را ببینید.
انتخاب و استعلام قیمت
برای استعلام قیمت میلهٔ ارت فولاد ضد زنگ، کد سفارش یا قطر (۱۶ یا ۲۰ میلیمتر)، طول (۱۵۰۰ یا ۲۰۰۰ میلیمتر)، تعداد میلهٔ ارت اول و ادامه، گرید (304L یا 316) و متعلقات لازم (سر ضربهخور، کلاهک، بست و دریچهٔ ارت) را برای کارشناسان ما بفرستید. کارشناسان ما در گروه کالوت در انتخاب گرید و اندازهٔ مناسب پروژه همراه شما هستند.
برای نمایش بزرگ کلیک کنید
جنس الکترود، مقاومت پایانهٔ زمین را تعیین نمی‌کند؛ آن را خاک و طول الکترود تعیین می‌کنند. آنچه جنس تعیین میکند، عمر الکترود و اثر آن بر فلزهای دیگر در خاک است. مس نسبت به فولاد نجیب‌تر است و اگر به سازهٔ فولادی بدون پوشش در خاک وصل شود، خوردگی آن را تشدید میکند. طبق BS 7430، کنار سازههای فولادی دارای حفاظت کاتدیک، الکترود فولاد ضد زنگ آستنیتی جریان حفاظتی را کمتر از الکترود مسی هدر میدهد؛ به همین دلیل در تأسیسات نفت، گاز و پتروشیمی رایج است. فولاد ضد زنگ سخت است و خوب کوبیده میشود. گرید 316 با مولیبدن، در برابر خوردگی حفرهای در محیطهای کلریدی مقاومتر است.
مزایای میلهٔ ارت فولاد ضد زنگ کالوت
- دو گرید: 304L گرید اصلی؛ 316 برای محیطهای بسیار خورنده یا به درخواست.
- کنار سازههای فولادی، مناسبتر از مس: گزینهٔ رایج کنار لوله، مخزن و پی و در تأسیسات دارای حفاظت کاتدیک، با هماهنگی طراح حفاظت کاتدیک.
- مقاوم در برابر ضربه: سختتر و محکم‌تر از مس؛ برای کوبیدن با چکش برقی مناسب است.
- داول یکپارچه: داول از جنس خود میلهٔ ارت است؛ قطعهٔ جداگانه‌ای در اتصال نیست.
- بدون روکش: روکشی ندارد که در کوبیدن ساییده یا جدا شود.
- قطر مطابق حداقل استاندارد: قطر ۱۶ و ۲۰ میلیمتر، هم‌اندازه یا بیشتر از حداقل استانداردهای IEC و مبحث ۱۳.
مقایسه و راهنمای انتخاب
دانلود مقایسه و راهنمای انتخاب (PDF)
جدول مقایسهٔ فنی و مالی میله‌های ارت کالوت
ویژگی | گالوانیزه | کاپرباند | مس توپر | فولاد ضد زنگ 304L | فولاد ضد زنگ 316 |
|---|---|---|---|---|---|
جنس | مغز فولادی S275 با روکش گالوانیزهٔ گرم (۵۰ تا ۷۰ میکرون) | مغز فولادی با روکش مس (دستکم ۰٫۲۵ میلیمتر) | مس در سراسر مقطع | فولاد ضد زنگ آستنیتی کم‌کربن (کروم ۱۸٪، نیکل ۸٪) | فولاد ضد زنگ آستنیتی با مولیبدن (نیکل ۱۰٪، مولیبدن ۲٪) |
اندازه‌های کالوت | قطر ۱۶ و ۲۰؛ طول ۱۵۰۰ و ۲۰۰۰ | ۵/۸ و ۳/۴ اینچ؛ طول ۱۵۰۰ | قطر ۱۶ و ۲۰؛ طول ۱۵۰۰ | قطر ۱۶ و ۲۰؛ طول ۱۵۰۰ و ۲۰۰۰ | قطر ۱۶ و ۲۰؛ طول ۱۵۰۰ و ۲۰۰۰ |
وزن هر شاخهٔ ۱۵۰۰ (kg) | ۲٫۳۸ و ۳٫۷۱ | ۱٫۹۵ و ۲٫۷۶ | ۲٫۶۸ و ۴٫۱۹ | ۲٫۳۶ و ۳٫۷۰ | ۲٫۳۸ و ۳٫۷۲ |
اتصال شاخه‌ها | یک‌تکه، بدون رزوه؛ چند میلهٔ ارت موازی با هادی گالوانیزه | کوپلینگ برنجی؛ چند شاخه پشت هم | داول M10؛ چند شاخه پشت هم | داول یکپارچه؛ میلهٔ ارت اول و ادامه | داول یکپارچه؛ میلهٔ ارت اول و ادامه |
روش نصب | کوبیدن مستقیم با کلاهک ضربهخور، یا گمانه با مواد کاهنده | کوبیدن تا عمق زیاد | گمانه با مواد کاهنده، یا کوبیدن در خاک نرم | کوبیدن؛ در خاک سنگی گمانه با مواد کاهنده | کوبیدن؛ در خاک سنگی گمانه با مواد کاهنده |
کمترین قطر طبق IEC 62305-3 (mm) | ۱۴ | ۱۴ (با روکش ۰٫۲۵ میلیمتر) | ۱۵ | ۱۵ | ۱۵ |
استحکام کششی طبق IEC 62561-2:2018 (N/mm²) | ۳۵۰ تا ۷۷۰ | ۳۵۰ تا ۷۷۰ | ۲۰۰ تا ۴۵۰ | ۳۵۰ تا ۷۷۰ | ۳۵۰ تا ۷۷۰ |
بیشترین مقاومت ویژهٔ الکتریکی طبق IEC 62561-2:2018 (µΩ·m) | ۰٫۲۵ | ۰٫۲۵ | ۰٫۰۱۸ | ۰٫۸۰ | ۰٫۸۰ |
مقاومت در برابر خوردگی | متوسط؛ روکش روی به‌تدریج مصرف میشود | خوب، تا وقتی روکش سالم است | بسیار خوب | خوب | بسیار خوب |
خاک شور و کلریدی | ضعیف تا متوسط | متوسط | خوب | متوسط؛ احتمال خوردگی حفرهای | بسیار خوب |
خاک اسیدی و آلی | ضعیف | متوسط | متوسط | خوب | خوب |
کنار فولاد دفنشده و حفاظت کاتدیک | سازگار، با مصرف تندتر روکش روی؛ نه در اتصال به آرماتور پی | با احتیاط | با احتیاط | مناسبتر از مس؛ با هماهنگی طراح | مناسبتر از مس؛ با هماهنگی طراح |
سهولت کوبیدن | بسیار خوب | بسیار خوب | محدود | خوب | خوب |
ارزش فلز خام هر شاخهٔ ۱۵۰۰ (دلار آمریکا) | ۱٫۲ و ۱٫۸ | ۳٫۰ و ۳٫۸ | ۳۹٫۷ و ۶۲٫۱ | ۵٫۲ و ۸٫۱ | ۱۰٫۳ و ۱۶٫۱ |
شاخص ارزش فلز (کاپرباند = ۱) | ۰٫۴ تا ۰٫۵ | ۱ | ۱۳ تا ۱۶ | ۱٫۷ تا ۲٫۱ | ۳٫۴ تا ۴٫۲ |
رتبهٔ هزینه (۱ = کمترین) | ۱ | ۲ | ۵ | ۳ | ۴ |
کاربرد پیشنهادی | شبکه‌های ارت تمام‌گالوانیزه: دکل، حصار و سازههای فولادی گالوانیزه؛ ارت موقت کارگاه؛ خاک خنثی با زهکشی خوب | بیشتر پروژهها: ساختمان، پست برق، صاعقه‌گیر و دکل | خاکهای شور و خورنده؛ جریان اتصالی زیاد | کنار پی، لوله و مخزن فولادی؛ خاک کم‌نمک با زهکشی خوب | سواحل، خاک کلریدی، صنایع شیمیایی؛ پروژه‌هایی که الزامات IEC را می‌خواهند |
این جدول در تاریخ ۲۱ مهر ۱۴۰۵ تهیه شده است. ارزش فلز بر پایهٔ قیمت رسمی بورس فلزات لندن (LME) برای مس، نیکل و روی و قیمت مرجع بازار جهانی برای فولاد، کروم و مولیبدن در همان روزها و وزن هر شاخه محاسبه شده و با تغییر قیمت فلزات تغییر میکند؛ قیمت فروش، هزینهٔ ساخت را هم در بر دارد. وزن‌ها برای اندازهٔ کوچک‌تر و بزرگ‌تر هر نوع است. مقاومت ارت را خاک و طول الکترود تعیین می‌کنند، نه جنس آن؛ جنس را بر پایهٔ خاک، سازههای فلزی اطراف و روش نصب انتخاب کنید. برای آشنایی بیشتر، انتخاب متریال مناسب برای الکترود ارت و محاسبهٔ مقاومت پایانهٔ زمین را ببینید.
اگر این شرایط را دارید، این محصولات را هم ببینید
محصول | چه زمانی |
|---|---|
برای خاکهای بسیار شور و خورنده و سیستمهای مسی. | |
برای شبکه‌های ارت تمام‌گالوانیزه مثل دکل، حصار و سازهٔ فولادی گالوانیزه، با کمترین ارزش فلز. | |
برای بیشتر پروژهها و کوبیدن تا عمق زیاد با هزینهٔ کمتر. | |
برای کوبیدن میلهٔ ارت اول بدون آسیب به رزوهٔ سر آن. | |
اتصال سیم مسی به میلهٔ ارت. | |
اتصال تسمهٔ مسی به میلهٔ ارت. | |
برای حفاظت از سر میلهٔ ارت و اتصال هادی و امکان اندازهگیری. | |
دریچهٔ سبک با جابه‌جایی آسان؛ مانند دریچهٔ بتنی، دور آن بتن ریخته میشود. | |
برای پر کردن گمانه در خاک سنگی یا پرمقاومت. |
IEC 62561-2 (اجزای سیستم حفاظت در برابر صاعقه؛ هادی‌ها و الکترودهای زمین) کمترین سطح مقطع میلهٔ ارت فولاد ضد زنگ را ۱۷۶ میلیمتر مربع، یعنی قطر ۱۵ میلیمتر، تعیین میکند؛ قطرهای ۱۶ و ۲۰ میلیمتری ما از آن بیشترند. میلهٔ ارت فولاد ضد زنگ 316 کالوت بر پایهٔ الزامات این استاندارد طراحی و ساخته میشود.
IEC 62305-3 (حفاظت سازه‌ها در برابر صاعقه) در جدول ابعاد الکترودها، قطر ۱۵ میلیمتر را برای میلهٔ ارت مس توپر و فولاد ضد زنگ آورده است. در آرایش نوع A، به هر هادی نزولی دستکم یک الکترود وصل میشود و کمترین تعداد الکترودها دو است.
IEC 60364-5-54 (آرایش‌های اتصال به زمین) کمترین قطر میلهٔ ارت فولاد ضد زنگ قائم را ۱۶ میلیمتر می‌داند و برای فولاد ضد زنگ الکترود، ترکیب دستکم ۱۶ درصد کروم، ۵ درصد نیکل و ۲ درصد مولیبدن را در نظر دارد؛ فولاد ضد زنگ 316 چنین ترکیبی دارد. پیوست همین استاندارد می‌گوید محل اتصال دو فلز ناهمجنس نباید با خاک تماس داشته باشد؛ برای همین اتصال هادی مسی به میلهٔ ارت را درون دریچهٔ ارت می‌گذاریم.
مبحث ۱۳ مقررات ملی ساختمان عمق الکترود قائم کوبیدهشده را دستکم ۲ متر میخواهد، کمترین قطر میلهٔ ارت فولاد ضد زنگ را ۱۶ میلیمتر تعیین میکند و در جدولی جداگانه، سازگاری فلزهای مختلف را هنگام هم‌بندی در خاک نشان میدهد.
BS 7430 (آیین کار اتصال به زمین) برای سازههای فولادی دارای حفاظت کاتدیک، الکترود فولاد ضد زنگ آستنیتی را گزینهای می‌داند که جریان حفاظت کاتدیک را معمولاً کمتر از مس هدر میدهد، و می‌گوید الکترود مسی لخت نباید مستقیم به چنین سازه‌ای وصل شود.
مدارک و دانلودها
کاتالوگ و دیتاشیت
نقشه‌ها و شماتیک‌ها
- نقشهٔ ابعادی میلهٔ ارت فولاد ضد زنگزبان: فارسی (در زبانه جدید باز میشود)
- نقشهٔ فنی میلهٔ ارت فولاد ضد زنگزبان: فارسی (در زبانه جدید باز میشود)
- نمای انفجاری میلهٔ ارت فولاد ضد زنگزبان: فارسی (در زبانه جدید باز میشود)
- شماتیک اجرایی میلهٔ ارت فولاد ضد زنگزبان: فارسی (در زبانه جدید باز میشود)
- حالت‌های اتصال میلهٔ ارت فولاد ضد زنگزبان: فارسی (در زبانه جدید باز میشود)
- مراحل نصب میلهٔ ارت فولاد ضد زنگزبان: فارسی (در زبانه جدید باز میشود)
- مقایسه و راهنمای انتخاب میلهٔ ارت فولاد ضد زنگزبان: فارسی (در زبانه جدید باز میشود)
پرسش‌های متداول
میله ارت استیل (فولاد ضد زنگ) کجا به کار میرود؟
کنار لولهها، مخازن و سازههای فولادی دفنشده، در تأسیسات دارای حفاظت کاتدیک، کنار پیهای بتنمسلح بزرگ و در خاکهای اسیدی. گرید 316 برای سواحل و محیطهای بسیار خورنده مناسب است.
میله ارت استیل 304L بهتر است یا 316؟
گرید اصلی ما 304L است و برای بیشتر پروژهها مناسب و اقتصادیتر است. 316 مولیبدن دارد و در برابر خوردگی حفرهای در محیطهای شور و کلریدی مقاومتر است و ترکیب آن با ترکیبی که IEC 60364-5-54 برای الکترود فولاد ضد زنگ در نظر دارد همخوان است؛ آن را برای محیطهای بسیار خورنده یا به درخواست مشتری عرضه میکنیم.
آیا میله ارت استیل زنگ می‌زند؟
فولاد ضد زنگ با یک لایهٔ اکسید نازک و محافظ از خود محافظت میکند و در بیشتر خاک‌ها پایدار است. در محیطهای بسیار خورنده و پرکلرید، گرید 316 را انتخاب کنید.
میله ارت استیل بهتر است یا مسی؟
هر دو دوام زیادی دارند. فولاد ضد زنگ سختتر است، بهتر کوبیده میشود و کنار سازههای فولادی و حفاظت کاتدیک مناسبتر است؛ میلهٔ ارت مس توپر برای خاکهای بسیار شور و سیستمهای مسی گزینهای بادوام است. جدول مقایسهٔ همین صفحه تفاوتهای فنی و مالی را کنار هم نشان میدهد.
میلهٔ ارت اول و میلهٔ ارت ادامه چه فرقی دارند؟
میلهٔ ارت اول نوکتیز است و در سر بالایی رزوهٔ داخلی M10 دارد. میلهٔ ارت ادامه در سر پایینی داول یکپارچهٔ M10 دارد که در رزوهٔ میلهٔ ارت اول بسته میشود و سر بالایی آن ساده است. با هم یک الکترود دو شاخهای به طول ۳، ۳٫۵ یا ۴ متر میسازند.
میله ارت استیل با چه ابزاری کوبیده میشود؟
برای میلهٔ ارت اول، سر ضربهخور رزوهدار در رزوهٔ سر بالایی بسته میشود تا رزوه آسیب نبیند. میلهٔ ارت ادامه مستقیم از سر سادهاش با پتک یا چکش برقی کوبیده میشود؛ اگر بخواهید، کلاهک ضربهخور توخالی از فولاد سخت را هم که روی سر میلهٔ ارت مینشیند، عرضه میکنیم.
میله ارت استیل را چند متر باید کوبید؟
مبحث ۱۳ مقررات ملی ساختمان عمق الکترود قائم کوبیدهشده را دستکم ۲ متر میخواهد و سر الکترود هم درون دریچهٔ ارت میماند؛ برای همین معمولاً میلهٔ ارت اول و ادامه را با هم به کار میبریم (۳، ۳٫۵ یا ۴ متر). عمق نهایی را مقاومت مورد نیاز پروژه و نتیجهٔ اندازهگیری تعیین میکند.
سیم مسی را میشود به میله ارت استیل وصل کرد؟
بله؛ مس و فولاد ضد زنگ در خاک پتانسیل نزدیکی دارند و به هم آسیب چندانی نمی‌زنند. سیم را با بست G کالوت و تسمه را با بست A کالوت ببندید و اتصال را درون دریچهٔ ارت بگذارید تا خشک و قابل بازدید بماند. جوش احتراقی هم با قالبی متناسب با قطر میلهٔ ارت ممکن است. هادی یا کابلشوی آلومینیومی را به میلهٔ ارت فولاد ضد زنگ وصل نکنید.
وزن میله ارت استیل چقدر است؟
هر شاخهٔ ۱۵۰۰ میلیمتری 304L با قطر ۱۶ میلیمتر ۲٫۳۶ کیلوگرم و با قطر ۲۰ میلیمتر ۳٫۷۰ کیلوگرم وزن دارد؛ وزن همهٔ مدلها در جدول مدلها آمده است.
قطر ۱۶ بهتر است یا ۲۰؟
اثر قطر بر مقاومت ارت ناچیز است. قطر ۲۰ سفتتر است و برای کوبیدن با چکش برقی تا عمق بیشتر مناسبتر است؛ قطر ۱۶ سبکتر و اقتصادیتر است.
مقاومت میله ارت چطور اندازهگیری میشود؟
معمولاً با روش افت پتانسیل و دستگاه اندازهگیری مقاومت زمین: الکترود جریان در فاصلهٔ دور و الکترود ولتاژ در ۶۲ درصد آن فاصله قرار می‌گیرد. اندازهگیری را پس از نصب و در بازدیدهای دوره‌ای تکرار کنید.
