معرفی کامل محصول

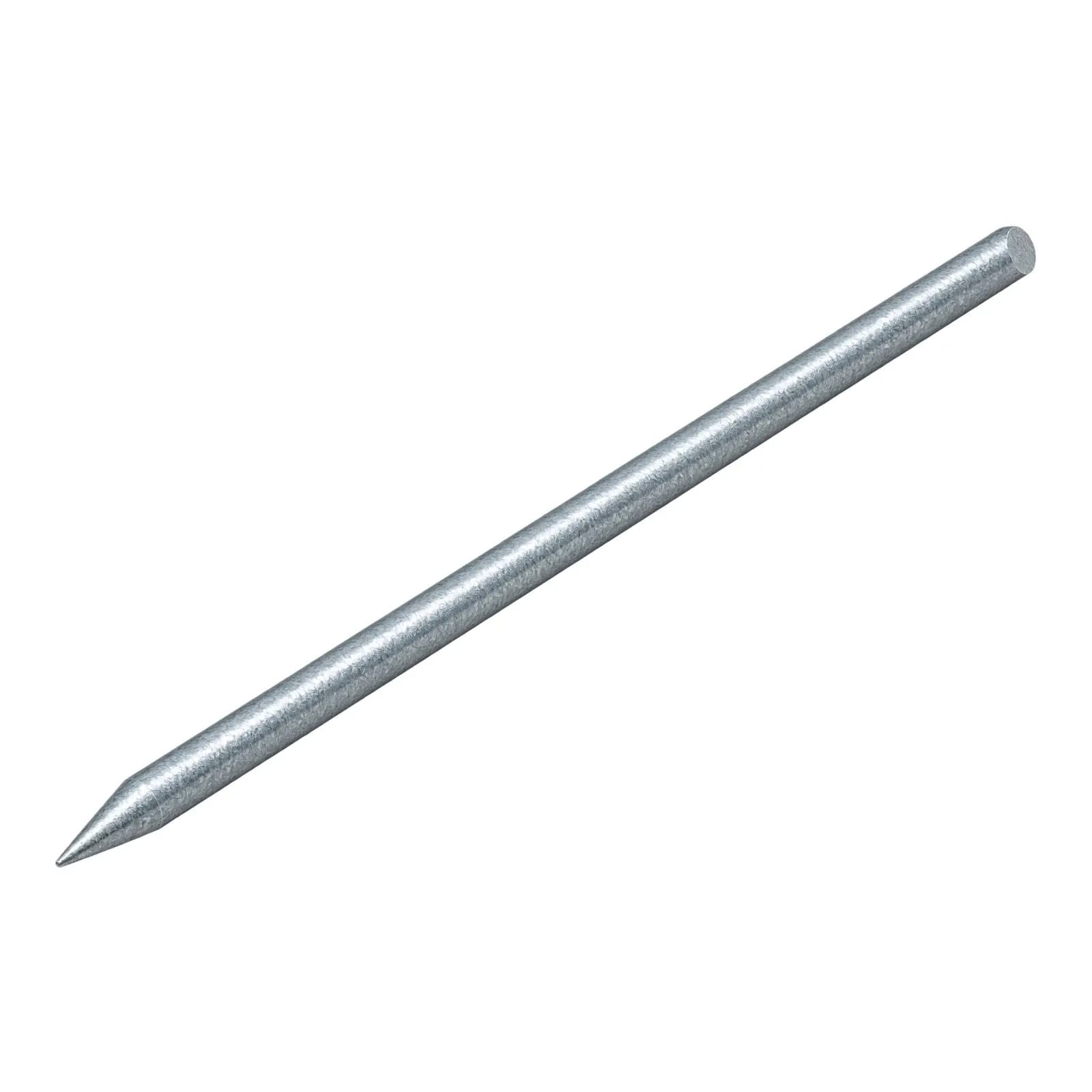

میله ارت گالوانیزه (فولاد S275 با روکش گالوانیزهٔ گرم)
کد سفارش: GVER 1615 · GVER 1620 · GVER 2015 · GVER 2020
میله ارت گالوانیزه گروه کالوت، الکترود زمین یک‌تکه‌ای است با مغز فولادی توپر و روکش گالوانیزهٔ گرم (روی) به ضخامت ۵۰ تا ۷۰ میکرون. یک سر آن نوکتیز است تا آسان در خاک فرو برود و سر دیگرش تخت است تا با کلاهک ضربه‌خور کوبیده شود. مغز فولادی سفت است و خوب کوبیده میشود و روکش روی، فولاد را در خاک محافظت میکند. این میلهٔ ارت کمترین ارزش فلز را در میان میله‌های ارت ما دارد و برای شبکههای ارتی مناسب است که همهٔ اجزایشان از فولاد گالوانیزه است: دکل‌ها، پایه‌ها، حصارها و سازههای فولادی گالوانیزه، و ارت موقت کارگاه.
میلهٔ ارت گالوانیزه را در قطرهای ۱۶ و ۲۰ میلیمتر و طول‌های ۱۵۰۰ و ۲۰۰۰ میلیمتر می‌سازیم و مفتول گالوانیزه و بست‌های گالوانیزهٔ هم‌جنس آن را هم عرضه میکنیم. در خاک سنگی یا پرمقاومت، میلهٔ ارت را می‌توان در گمانه با مواد کاهندهٔ GIM نصب کرد. در خاک خنثی و با زهکشی خوب، روکش روی آهسته مصرف میشود؛ در خاک‌های شور و اسیدی یا کنار پی بتن‌مسلح، میلهٔ ارت کاپرباند، میلهٔ ارت مس توپر یا میلهٔ ارت فولاد ضد زنگ را پیشنهاد میکنیم. جدول مقایسهٔ همین صفحه، پنج میلهٔ ارت کالوت را از نظر فنی و مالی کنار هم نشان میدهد.
برای شبکههای ارت تمام‌گالوانیزه
میلهٔ ارت گالوانیزه در شبکهای که همهٔ اجزایش از یک جنس است خوب کار میکند: میلهٔ ارت، هادی و بست، همه فولاد گالوانیزه. ما مفتول گالوانیزه و بست‌های گالوانیزهٔ متناسب با آن را هم می‌سازیم تا سیستم شما هم‌جنس بماند.
- مغز فولادی S275 با روکش گالوانیزهٔ گرم ۵۰ تا ۷۰ میکرون
- قطر ۱۶ و ۲۰؛ طول ۱۵۰۰ و ۲۰۰۰ میلیمتر
- یک سر نوکتیز، یک سر تخت؛ کوبیدن مستقیم یا نصب در گمانه با GIM
- کمترین ارزش فلز در میان میله‌های ارت کالوت
یک‌تکه، نوکتیز و تخت
بدون رزوه و قطعهٔ اتصال؛ سر نوکتیز راه را در خاک باز میکند و سر تخت، ضربه را از کلاهک ضربه‌خور می‌گیرد. برای مقاومت کمتر، چند میلهٔ ارت را موازی می‌کوبیم و با هادی گالوانیزه به هم وصل میکنیم.
هم‌جنس با مفتول و بست‌های گالوانیزهٔ کالوت
میلهٔ ارت گالوانیزه، مفتول گالوانیزه و بست U گالوانیزهٔ ما یک سیستم هم‌جنس می‌سازند؛ مبحث ۱۳ مقررات ملی ساختمان هم‌بندی فولاد گالوانیزه با فولاد گالوانیزه را مناسب می‌داند.
دکل، حصار و سازهٔ گالوانیزه
دکل‌های مخابراتی و رادیویی، پایه‌ها، نرده‌ها و سازههای فولادی گالوانیزه که شبکهٔ ارت آن‌ها هم‌جنس خود سازه است.
سفت و آسان در کوبیدن
مغز فولادی توپر در برابر ضربه سفت است و نوک مخروطی راه را در خاک باز میکند؛ کلاهک ضربه‌خور از سر تخت و روکش آن محافظت میکند.
هفت نقشه و دیتاشیت
دیتاشیت میلهٔ ارت گالوانیزه (PDF)نقشهٔ ابعادی، نقشهٔ فنی، نمای کلاهک ضربه‌خور، شماتیک اجرا، مراحل نصب، حالت‌های اتصال و راهنمای انتخاب را با فایل PDF کنار دیتاشیت می‌بینید.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع محصول | میلهٔ ارت (الکترود زمین) فولادی توپر با روکش گالوانیزهٔ گرم، یک‌تکه |
جنس | مغز فولادی توپر S275 با روکش روی |
روکش | گالوانیزهٔ گرم (غوطه‌وری داغ)، ضخامت ۵۰ تا ۷۰ میکرون |
قطر D | ۱۶ و ۲۰ میلیمتر |
طول L | ۱۵۰۰ و ۲۰۰۰ میلیمتر |
سرها | یک سر نوکتیز مخروطی با طول نوک ۲۰ میلیمتر و سر دیگر تخت؛ بدون رزوه |
وزن شاخهٔ ۱۵۰۰ | ۲٫۳۸ کیلوگرم (قطر ۱۶) و ۳٫۷۱ کیلوگرم (قطر ۲۰) |
آرایش الکترود | یک‌تکه؛ برای مقاومت کمتر، چند میلهٔ ارت موازی با فاصلهٔ دستکم برابر طول، با هادی گالوانیزه به هم وصل میشوند |
روش نصب | کوبیدن مستقیم؛ در خاک سنگی یا پرمقاومت، نصب در گمانه با مواد کاهندهٔ GIM |

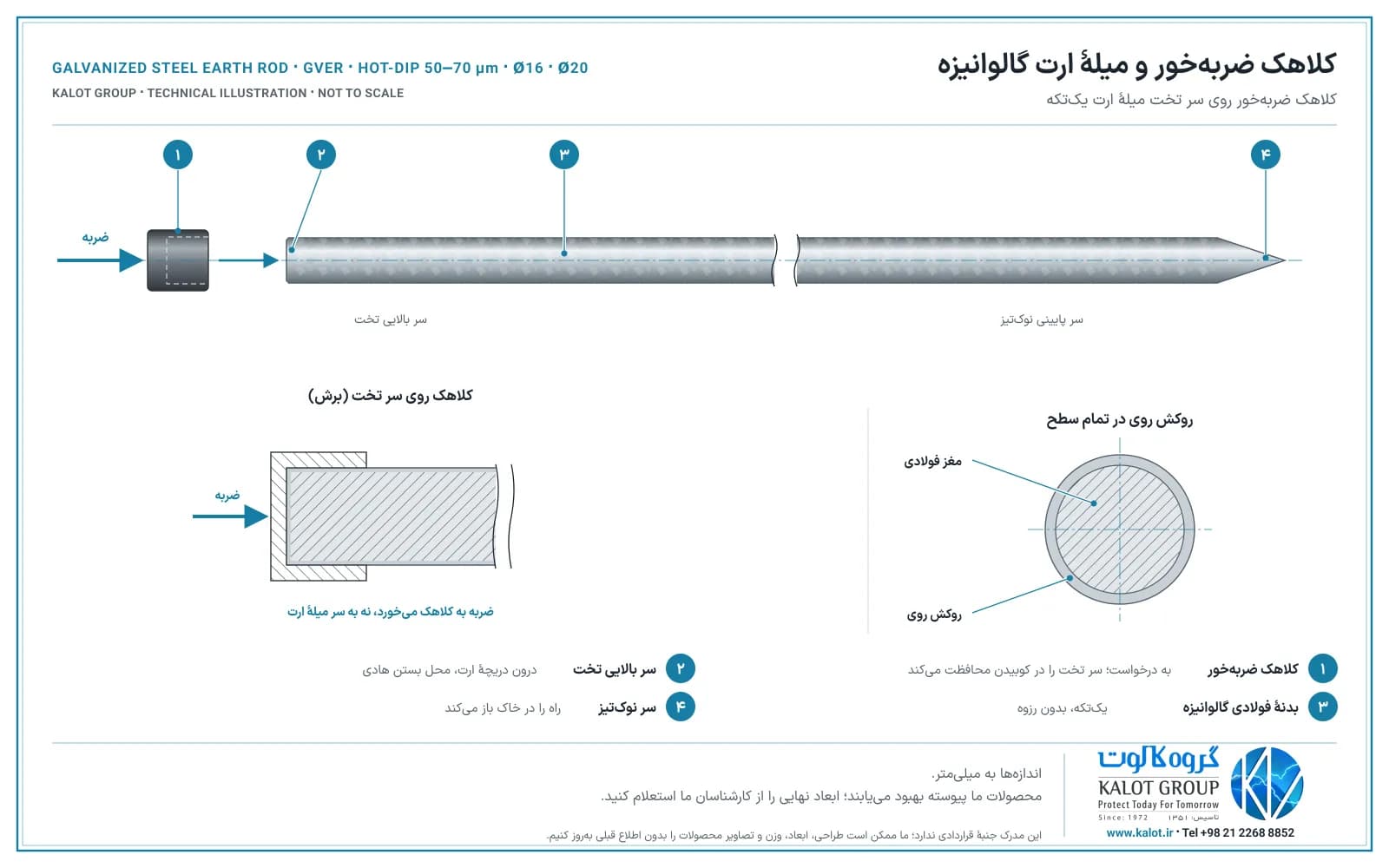

ابزار کوبیدن | پتک یا چکش برقی، با کلاهک ضربه‌خور روی سر تخت؛ کلاهک را به درخواست می‌سازیم |
اتصال هادی | فقط هادی و بست گالوانیزه: بست U گالوانیزه (هر دو قطر) و بست گالوانیزهٔ تسمه به میلهٔ ارت (قطر ۱۶) |
مبنای طراحی | قطر و ضخامت روکش بر پایهٔ الزامات IEC 60364-5-54 و مبحث ۱۳ مقررات ملی ساختمان |
کد سفارش | GVER 1615، GVER 1620، GVER 2015 و GVER 2020 |
مدل‌ها، کد سفارش و وزن
کد سفارش | قطر D (mm) | طول L (mm) | طول نوک P (mm) | وزن (kg) |
|---|---|---|---|---|
GVER 1615 | 16 | 1500 | 20 | 2.38 |
GVER 1620 | 16 | 2000 | 20 | 3.18 |
GVER 2015 | 20 | 1500 | 20 | 3.71 |
GVER 2020 | 20 | 2000 | 20 | 4.95 |
میلهٔ ارت گالوانیزه یک‌تکه است: سر پایینی نوکتیز با طول نوک P و سر بالایی تخت، بدون رزوه. L طول کلی و D قطر میلهٔ ارت است. روکش گالوانیزهٔ گرم ۵۰ تا ۷۰ میکرون است و وزن‌ها با روکش ۶۰ میکرون آمده‌اند. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

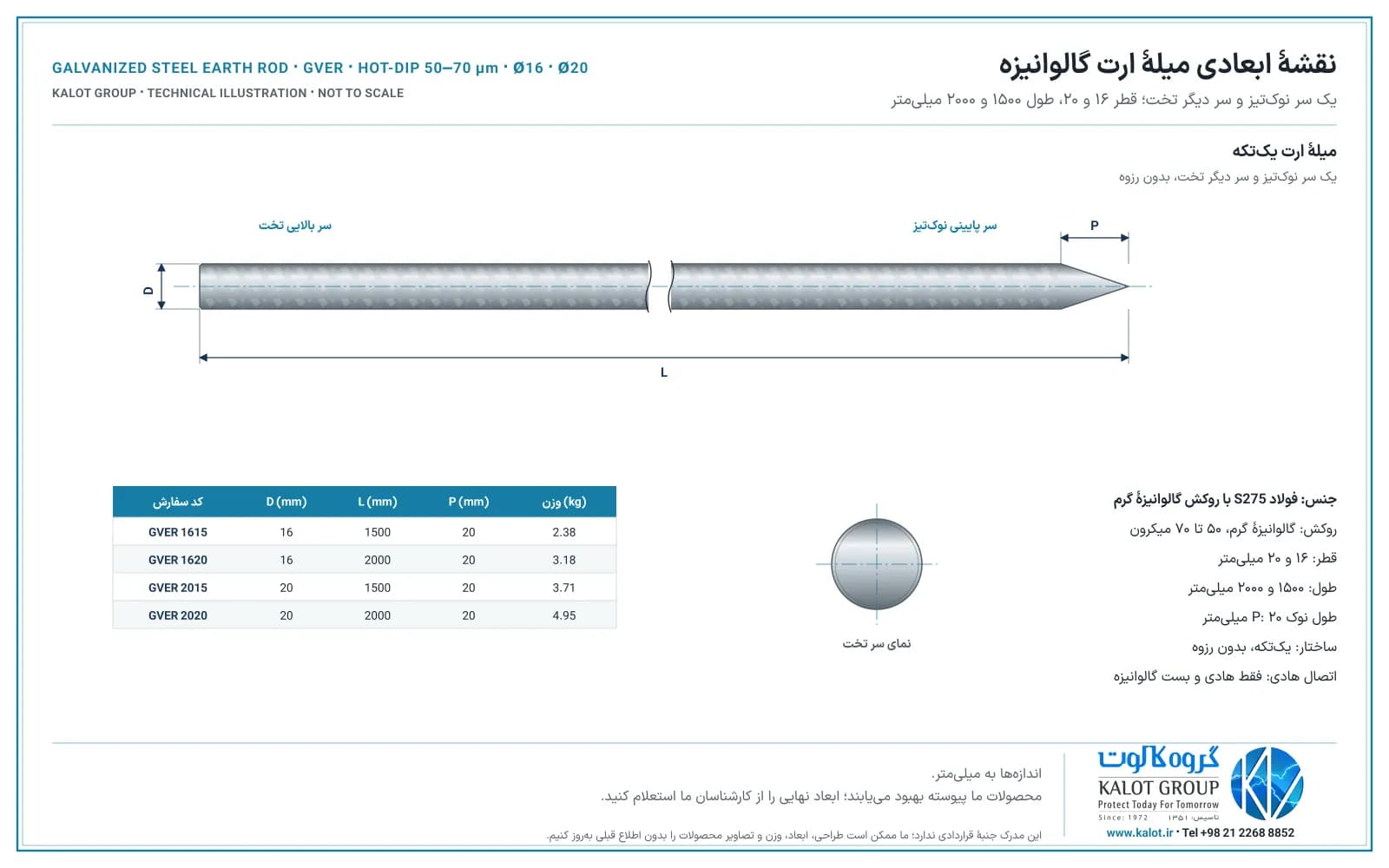

نقشهٔ ابعادی
دانلود نقشهٔ ابعادی (PDF)

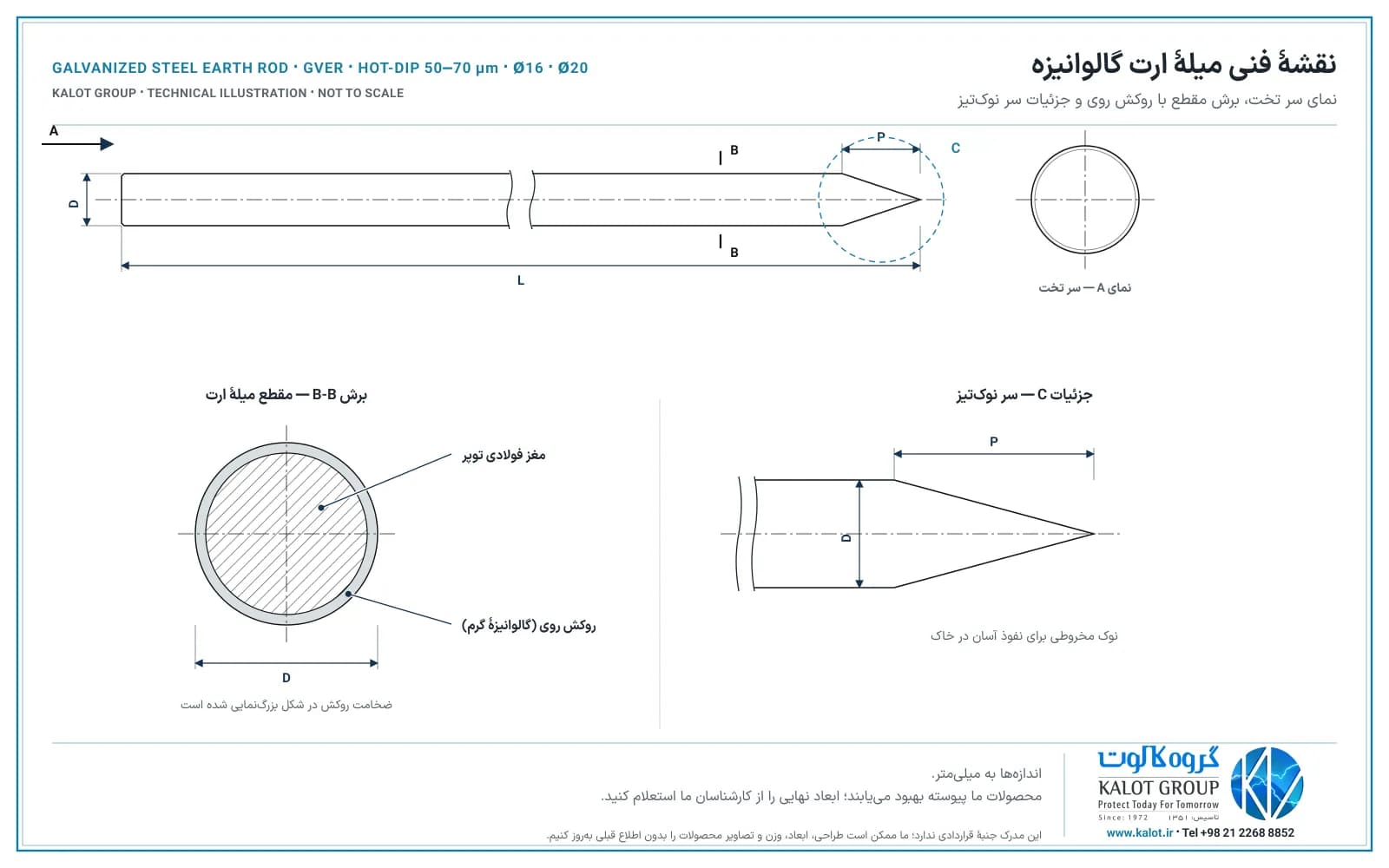

نقشهٔ فنی
دانلود نقشهٔ فنی (PDF)
نمای انفجاری
دانلود نمای انفجاری (PDF)
ساختار: مغز فولادی، روکش روی، سر نوکتیز و سر تخت
میلهٔ ارت گالوانیزهٔ کالوت یک‌تکه است. مغز آن فولاد توپر S275 است که سفتی لازم برای کوبیدن را میدهد و روکش گالوانیزهٔ گرم به ضخامت ۵۰ تا ۷۰ میکرون آن را در خاک محافظت میکند. سر پایینی مخروطی و نوکتیز است تا راه را در خاک باز کند و سر بالایی تخت است تا کلاهک ضربه‌خور روی آن بنشیند و پس از کوبیدن، بست هادی درون دریچهٔ ارت به آن بسته شود. هر میلهٔ ارت یک الکترود کامل است؛ برای مقاومت کمتر، چند میلهٔ ارت موازی کوبیده و با هادی گالوانیزه به هم وصل میشوند.
برای نمایش بزرگ کلیک کنید
کاربردهای میلهٔ ارت گالوانیزه
- دکل‌های مخابراتی و رادیویی و دکل‌ها و پایه‌های فولادی گالوانیزه: شبکهٔ ارتی که هادی‌های دفن‌شدهٔ آن هم مانند الکترود، فولاد گالوانیزه است.
- حصارها، نرده‌ها و سازههای فولادی گالوانیزه: ارت هم‌جنس با خود سازه.
- ارت موقت کارگاه و تجهیزات ساختمانی: نصب سریع با کوبیدن و هزینهٔ کم.
- کنار لوله‌ها و مخازن فولادی دفنشده: روی نسبت به فولاد فعال‌تر است و خوردگی فولاد مجاور را تشدید نمی‌کند؛ روکش روی میلهٔ ارت در این حالت زودتر مصرف میشود و طرح باید با طراح حفاظت کاتدیک هماهنگ شود.
- آرایش چند میلهٔ ارت موازی: رسیدن به مقاومت لازم با چند میلهٔ ارت یک‌تکه که با هادی گالوانیزه به هم وصل میشوند.
- خاک خنثی، شنی و با زهکشی خوب: جایی که روکش روی آهسته مصرف میشود.
- خاک سنگی یا پرمقاومت: نصب در گمانه و پر کردن اطراف میلهٔ ارت با مواد کاهندهٔ GIM.

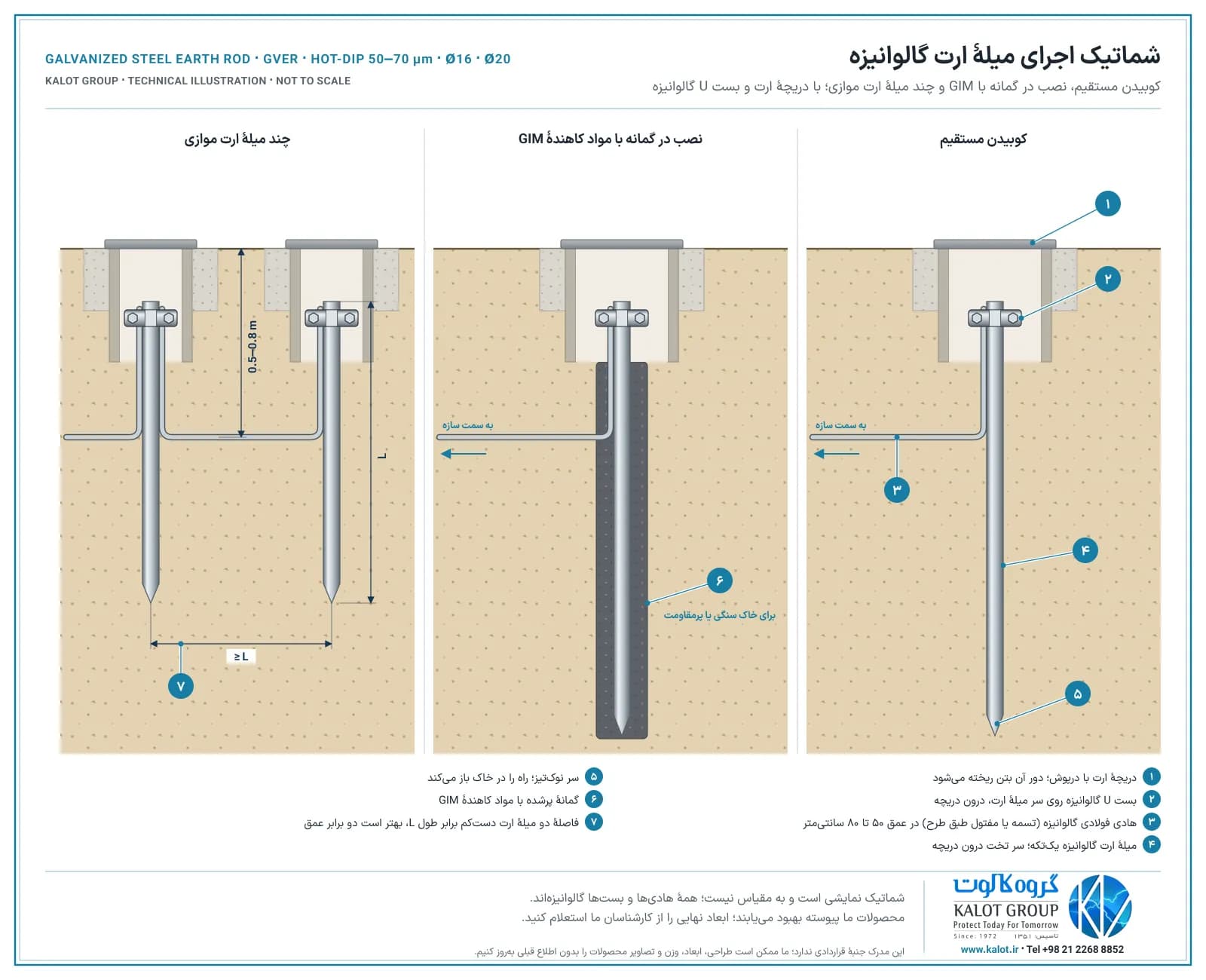

شماتیک اجرا: کوبیدن مستقیم، گمانه با GIM و چند میلهٔ ارت موازی
دانلود شماتیک اجرایی (PDF)
حالت‌های اتصال هادی به میلهٔ ارت گالوانیزه
دانلود حالت‌های اتصال (PDF)
طریقهٔ نصب و کوبیدن میلهٔ ارت گالوانیزه
- مقاومت ویژهٔ خاک و محل الکترود را بررسی کنید؛ خاک مرطوب و دور از زباله، کود و مواد شیمیایی بهتر است. مسیر تأسیسات زیرزمینی را مشخص کنید و گودال دریچهٔ ارت را با جای کافی برای بتن دور آن بکنید.
- کلاهک ضربه‌خور را روی سر تخت بگذارید و میلهٔ ارت را با سر نوکتیز رو به پایین، با تراز یا شاقول عمود قرار دهید.
- با پتک یا چکش برقی، ضربه‌های یکنواخت، سبک و محوری بزنید تا سر میلهٔ ارت درون دریچهٔ ارت و دستکم ۲۰ سانتی‌متر بالاتر از کف آن قرار گیرد؛ اگر میلهٔ ارت کج شد، کار را متوقف و آن را صاف کنید. در خاک سنگی یا پرمقاومت، گمانه حفر کنید، میلهٔ ارت را در مرکز آن بگذارید و اطراف را با مواد کاهندهٔ GIM پر کنید.
- کلاهک را بردارید؛ اگر روکش روی در سر میلهٔ ارت آسیب دیده است، آن را با رنگ غنی از روی ترمیم کنید.
- مقاومت الکترود را اندازه بگیرید؛ اگر بیش از مقدار لازم است، میلهٔ ارت دیگری با فاصلهٔ دستکم برابر طول آن بکوبید. مبحث ۱۳ فاصلهٔ بهینه را دستکم دو برابر عمق الکترود می‌داند.
- میله‌های ارت را با هادی فولادی گالوانیزهٔ لخت در عمق ۵۰ تا ۸۰ سانتی‌متری خاک به هم وصل کنید؛ IEC 60364-5-54 و مبحث ۱۳ برای هادی دفنشده، تسمهٔ دستکم ۹۰ میلیمتر مربع با ضخامت ۳ میلیمتر (مثلاً ۳۰×۳) یا مفتول دستکم ۱۰ میلیمتری را می‌خواهند و اندازهٔ نهایی را طرح تعیین میکند.
- هادی گالوانیزه را درون دریچهٔ ارت با بست U گالوانیزه (هر دو قطر) یا بست گالوانیزهٔ تسمه به میلهٔ ارت (قطر ۱۶) به سر میلهٔ ارت ببندید و مهره‌ها را طبق دستورالعمل سازنده سفت کنید. هادی یا بست مسی و برنجی به کار نبرید.
- دریچهٔ ارت را بگذارید و دور آن بتن بریزید؛ اتصال درون دریچه خشک و قابل بازدید میماند. مقدار اندازه‌گیری‌شده را با تاریخ در پروندهٔ سیستم ارت ثبت کنید.
دانلود مراحل نصب (PDF)
ابزار نصب
پتک یا چکش برقی، کلاهک ضربه‌خور (به درخواست)، تراز یا شاقول، آچار تخت یا رینگی برای مهرهٔ بست، رنگ غنی از روی برای ترمیم روکش و دستگاه اندازهگیری مقاومت زمین.
اندازهگیری و بازدید
مقاومت الکترود را پس از نصب با روش افت پتانسیل (۶۲ درصد) اندازه بگیرید و نتیجه را با تاریخ، فصل و رطوبت خاک در پروندهٔ سیستم ارت ثبت کنید. در بازدیدهای دورهای درون دریچهٔ ارت، سفتی بست، سلامت هادی و روکش روی سر میلهٔ ارت را کنترل کنید و جایی را که روکش آسیب دیده، ترمیم کنید. در خاک‌های خورنده‌تر، فاصلهٔ بازدیدها را کوتاه‌تر کنید. برای روش اندازهگیری، مقاومت پایانهٔ زمین چگونه اندازهگیری میشود را ببینید.
انتخاب و استعلام قیمت
برای استعلام قیمت میلهٔ ارت گالوانیزه، کد سفارش یا قطر (۱۶ یا ۲۰ میلیمتر)، طول (۱۵۰۰ یا ۲۰۰۰ میلیمتر)، تعداد و متعلقات لازم (کلاهک ضربه‌خور، بست U گالوانیزه، مفتول گالوانیزه، مواد کاهندهٔ GIM و دریچهٔ ارت) را برای کارشناسان ما بفرستید. اگر نوع خاک و سازههای فلزی اطراف را هم بگویید، کارشناسان ما در گروه کالوت در انتخاب جنس و اندازهٔ مناسب میلهٔ ارت همراه شما هستند.
برای نمایش بزرگ کلیک کنید
جنس الکترود، مقاومت پایانهٔ زمین را تعیین نمی‌کند؛ آن را خاک و طول الکترود تعیین میکنند. آنچه جنس تعیین میکند، عمر الکترود و رفتار آن کنار فلزهای دیگر است. روی در خاک از فولاد فعال‌تر است و از فولاد زیر خود به‌صورت فداشونده محافظت میکند؛ اگر روکش جایی خراش بردارد، روی اطراف همچنان از فولاد محافظت میکند. سرعت مصرف روی به خاک بستگی دارد: در خاک خنثی، کم‌رطوبت و با زهکشی خوب آهسته است و در خاک اسیدی، آلی، شور و پرکلرید تند. فولاد گالوانیزه در خاک نسبت به مس و فولاد درون بتن الکترونگاتیو است؛ BS 7430 اتصال فولاد گالوانیزهٔ لخت را به مس و فولاد درون بتن نادرست می‌داند و مبحث ۱۳ هم‌بندی الکترود فولاد گالوانیزه را با مس، فولاد ضد زنگ و فولاد درون بتن مناسب نمی‌داند؛ برای همین ما همهٔ هادی‌ها و بست‌های این میلهٔ ارت را گالوانیزه انتخاب میکنیم. میلهٔ ارت گالوانیزه خوردگی فولاد دفن‌شدهٔ مجاور را تشدید نمی‌کند و در میان میله‌های ارت ما، کمترین ارزش فلز را دارد.
مزایای میلهٔ ارت گالوانیزه کالوت
- اقتصادی: کمترین ارزش فلز در میان میله‌های ارت کالوت؛ مناسب پروژه‌هایی با تعداد زیاد الکترود.
- هم‌جنس با سیستم گالوانیزه: با مفتول گالوانیزه و بست‌های گالوانیزهٔ کالوت یک سیستم یکپارچه می‌سازد.
- سفت در کوبیدن: مغز فولادی توپر و نوک مخروطی برای نفوذ آسان در خاک.
- یک‌تکه و آماده: بدون کوپلینگ و داول؛ هر میلهٔ ارت یک الکترود کامل است.
- کنار فولاد دفنشده: روی نسبت به فولاد فعال‌تر است و خوردگی لوله و مخزن فولادی مجاور را تشدید نمی‌کند؛ روکش روی در این حالت زودتر مصرف میشود و کنار حفاظت کاتدیک، طرح را با طراح هماهنگ کنید.
- روکش و قطر بر پایهٔ الزامات: روکش گالوانیزهٔ گرم ۵۰ تا ۷۰ میکرون و قطر ۱۶ و ۲۰ میلیمتر را بر پایهٔ الزامات IEC 60364-5-54 و مبحث ۱۳ انتخاب کرده‌ایم.
مقایسه و راهنمای انتخاب
دانلود مقایسه و راهنمای انتخاب (PDF)
جدول مقایسهٔ فنی و مالی میله‌های ارت کالوت
ویژگی | گالوانیزه | کاپرباند | مس توپر | فولاد ضد زنگ 304L | فولاد ضد زنگ 316 |
|---|---|---|---|---|---|
جنس | مغز فولادی S275 با روکش گالوانیزهٔ گرم (۵۰ تا ۷۰ میکرون) | مغز فولادی با روکش مس (دستکم ۰٫۲۵ میلیمتر) | مس در سراسر مقطع | فولاد ضد زنگ آستنیتی کم‌کربن (کروم ۱۸٪، نیکل ۸٪) | فولاد ضد زنگ آستنیتی با مولیبدن (نیکل ۱۰٪، مولیبدن ۲٪) |
اندازه‌های کالوت | قطر ۱۶ و ۲۰؛ طول ۱۵۰۰ و ۲۰۰۰ | ۵/۸ و ۳/۴ اینچ؛ طول ۱۵۰۰ | قطر ۱۶ و ۲۰؛ طول ۱۵۰۰ | قطر ۱۶ و ۲۰؛ طول ۱۵۰۰ و ۲۰۰۰ | قطر ۱۶ و ۲۰؛ طول ۱۵۰۰ و ۲۰۰۰ |
وزن هر شاخهٔ ۱۵۰۰ (kg) | ۲٫۳۸ و ۳٫۷۱ | ۱٫۹۵ و ۲٫۷۶ | ۲٫۶۸ و ۴٫۱۹ | ۲٫۳۶ و ۳٫۷۰ | ۲٫۳۸ و ۳٫۷۲ |
اتصال شاخه‌ها | یک‌تکه، بدون رزوه؛ چند میلهٔ ارت موازی با هادی گالوانیزه | کوپلینگ برنجی؛ چند شاخه پشت هم | داول M10؛ چند شاخه پشت هم | داول یکپارچه؛ میلهٔ ارت اول و ادامه | داول یکپارچه؛ میلهٔ ارت اول و ادامه |
روش نصب | کوبیدن مستقیم با کلاهک ضربه‌خور، یا گمانه با مواد کاهنده | کوبیدن تا عمق زیاد | گمانه با مواد کاهنده، یا کوبیدن در خاک نرم | کوبیدن؛ در خاک سنگی گمانه با مواد کاهنده | کوبیدن؛ در خاک سنگی گمانه با مواد کاهنده |
کمترین قطر طبق IEC 62305-3 (mm) | ۱۴ | ۱۴ (با روکش ۰٫۲۵ میلیمتر) | ۱۵ | ۱۵ | ۱۵ |
استحکام کششی طبق IEC 62561-2:2018 (N/mm²) | ۳۵۰ تا ۷۷۰ | ۳۵۰ تا ۷۷۰ | ۲۰۰ تا ۴۵۰ | ۳۵۰ تا ۷۷۰ | ۳۵۰ تا ۷۷۰ |
بیشترین مقاومت ویژهٔ الکتریکی طبق IEC 62561-2:2018 (µΩ·m) | ۰٫۲۵ | ۰٫۲۵ | ۰٫۰۱۸ | ۰٫۸۰ | ۰٫۸۰ |
مقاومت در برابر خوردگی | متوسط؛ روکش روی بهتدریج مصرف میشود | خوب، تا وقتی روکش سالم است | بسیار خوب | خوب | بسیار خوب |
خاک شور و کلریدی | ضعیف تا متوسط | متوسط | خوب | متوسط؛ احتمال خوردگی حفره‌ای | بسیار خوب |
خاک اسیدی و آلی | ضعیف | متوسط | متوسط | خوب | خوب |
کنار فولاد دفنشده و حفاظت کاتدیک | سازگار، با مصرف تندتر روکش روی؛ نه در اتصال به آرماتور پی | با احتیاط | با احتیاط | مناسبتر از مس؛ با هماهنگی طراح | مناسبتر از مس؛ با هماهنگی طراح |
سهولت کوبیدن | بسیار خوب | بسیار خوب | محدود | خوب | خوب |
ارزش فلز خام هر شاخهٔ ۱۵۰۰ (دلار آمریکا) | ۱٫۲ و ۱٫۸ | ۳٫۰ و ۳٫۸ | ۳۹٫۷ و ۶۲٫۱ | ۵٫۲ و ۸٫۱ | ۱۰٫۳ و ۱۶٫۱ |
شاخص ارزش فلز (کاپرباند = ۱) | ۰٫۴ تا ۰٫۵ | ۱ | ۱۳ تا ۱۶ | ۱٫۷ تا ۲٫۱ | ۳٫۴ تا ۴٫۲ |
رتبهٔ هزینه (۱ = کمترین) | ۱ | ۲ | ۵ | ۳ | ۴ |
کاربرد پیشنهادی | شبکههای ارت تمام‌گالوانیزه: دکل، حصار و سازههای فولادی گالوانیزه؛ ارت موقت کارگاه؛ خاک خنثی با زهکشی خوب | بیشتر پروژه‌ها: ساختمان، پست برق، صاعقه‌گیر و دکل | خاک‌های شور و خورنده؛ جریان اتصالی زیاد | کنار پی، لوله و مخزن فولادی؛ خاک کم‌نمک با زهکشی خوب | سواحل، خاک کلریدی، صنایع شیمیایی؛ پروژه‌هایی که الزامات IEC را می‌خواهند |
این جدول در تاریخ ۲۱ مهر ۱۴۰۵ تهیه شده است. ارزش فلز بر پایهٔ قیمت رسمی بورس فلزات لندن (LME) برای مس، نیکل و روی و قیمت مرجع بازار جهانی برای فولاد، کروم و مولیبدن در همان روزها و وزن هر شاخه محاسبه شده و با تغییر قیمت فلزات تغییر میکند؛ قیمت فروش، هزینهٔ ساخت را هم در بر دارد. وزن‌ها برای اندازهٔ کوچک‌تر و بزرگ‌تر هر نوع است. مقاومت ارت را خاک و طول الکترود تعیین میکنند، نه جنس آن؛ جنس را بر پایهٔ خاک، سازههای فلزی اطراف و روش نصب انتخاب کنید. برای آشنایی بیشتر، انتخاب متریال مناسب برای الکترود ارت و محاسبهٔ مقاومت پایانهٔ زمین را ببینید.
اگر این شرایط را دارید، این محصولات را هم ببینید
محصول | چه زمانی |
|---|---|
برای بیشتر پروژه‌ها و کوبیدن تا عمق زیاد، با هادی و بست مسی. | |
کنار پی بتن‌مسلح و برای الکترودی که به آرماتور پی وصل میشود. | |
برای خاک‌های شور و خورنده. | |
اتصال مفتول یا تسمهٔ گالوانیزه به سر میلهٔ ارت ۱۶ و ۲۰. | |
اتصال تسمهٔ گالوانیزه به میلهٔ ارت ۱۶. | |
هادی هم‌جنس برای هادی نزولی و اتصال به سازه. | |
اتصال مفتول‌های گالوانیزه به هم. | |
برای حفاظت از سر میلهٔ ارت و اتصال هادی و امکان اندازهگیری. | |
دریچهٔ سبک؛ مانند دریچهٔ بتنی، دور آن بتن ریخته میشود. | |
برای نصب در گمانه در خاک سنگی یا پرمقاومت. |
IEC 62561-2:2018 (اجزای سیستم حفاظت در برابر صاعقه؛ هادی‌ها و الکترودهای زمین) برای میلهٔ ارت توپر فولادی گالوانیزهٔ گرم، کمترین سطح مقطع ۱۵۰ میلیمتر مربع و قطر پیشنهادی ۱۴ میلیمتر را آورده و برای آسان‌تر کوبیده شدن، سر نوکتیز یا پخ‌دار را توصیه میکند. میلهٔ ارت گالوانیزهٔ کالوت سر نوکتیز مخروطی دارد و سطح مقطع آن در هر دو قطر از این کمترین مقدار بیشتر است.
IEC 62305-3 (حفاظت سازه‌ها در برابر صاعقه) در جدول ابعاد الکترودها، قطر ۱۴ میلیمتر را برای میلهٔ ارت توپر فولادی گالوانیزهٔ گرم آورده است.
IEC 60364-5-54 (آرایش‌های اتصال به زمین) برای میلهٔ ارت قائم از فولاد گالوانیزهٔ گرم، کمترین قطر ۱۶ میلیمتر، کمترین وزن روکش روی ۳۵۰ گرم بر متر مربع و کمترین ضخامت آن ۴۵ میکرون را میخواهد. پیوست همین استاندارد می‌گوید محل اتصال دو فلز ناهمجنس نباید با خاک تماس داشته باشد و برای الکترودهای تکمیلی کنار ساختمان‌هایی که الکترود پی دارند، جنسی غیر از فولاد گالوانیزه را توصیه میکند؛ برای همین در این ساختمان‌ها میلهٔ ارت فولاد ضد زنگ را پیشنهاد میکنیم. قطر ۱۶ و ۲۰ میلیمتر و روکش گالوانیزهٔ گرم ۵۰ تا ۷۰ میکرونی میلهٔ ارت گالوانیزهٔ کالوت بر پایهٔ الزامات این استاندارد انتخاب شده است.
مبحث ۱۳ مقررات ملی ساختمان کمترین قطر میلهٔ ارت قائم از فولاد گالوانیزهٔ گرم را ۱۶ میلیمتر با پوشش ۴۵ میکرون تعیین میکند، عمق الکترود قائم کوبیدهشده را دستکم ۲ متر میخواهد و در جدول سازگاری فلزها، هم‌بندی الکترود فولاد گالوانیزه با فولاد گالوانیزه را مناسب و با مس، مس قلع‌اندود، فولاد ضد زنگ و فولاد درون بتن با سطح بزرگ‌تر را نامناسب می‌داند.
BS 7430:1998 (آیین کار اتصال به زمین) قطر اسمی ترجیحی میلهٔ ارت فولادی گالوانیزه را ۱۶ میلیمتر می‌داند، چند میلهٔ ارت موازی را به یک میلهٔ ارت بلند ترجیح میدهد و یادآوری میکند که فولاد گالوانیزهٔ لخت نباید به مس یا فولاد درون بتن وصل شود. در جدول رفتار فلزها در خاک، دوام فولاد گالوانیزه در خاک خنثی با pH ۶ تا ۸ کاسته نمی‌شود و در خاک اسیدی با pH کمتر از ۶ بسیار کاسته میشود.
مدارک و دانلودها
کاتالوگ و دیتاشیت
نقشه‌ها و شماتیک‌ها
- نقشهٔ ابعادی میلهٔ ارت گالوانیزهزبان: فارسی (در زبانه جدید باز میشود)
- نقشهٔ فنی میلهٔ ارت گالوانیزهزبان: فارسی (در زبانه جدید باز میشود)
- نمای انفجاری میلهٔ ارت گالوانیزهزبان: فارسی (در زبانه جدید باز میشود)
- شماتیک اجرایی میلهٔ ارت گالوانیزهزبان: فارسی (در زبانه جدید باز میشود)
- حالت‌های اتصال میلهٔ ارت گالوانیزهزبان: فارسی (در زبانه جدید باز میشود)
- مراحل نصب میلهٔ ارت گالوانیزهزبان: فارسی (در زبانه جدید باز میشود)
- مقایسه و راهنمای انتخاب میلهٔ ارت گالوانیزهزبان: فارسی (در زبانه جدید باز میشود)
پرسش‌های متداول
میله ارت گالوانیزه چیست و کجا به کار میرود؟
میلهٔ ارت گالوانیزه الکترود زمینی با مغز فولادی توپر S275 و روکش گالوانیزهٔ گرم است که در خاک کوبیده میشود تا جریان اتصالی و جریان صاعقه را به زمین برساند. ما آن را برای شبکههای ارتی پیشنهاد میکنیم که همهٔ اجزایشان فولاد گالوانیزه است، مثل دکل‌ها، حصارها و سازههای فولادی گالوانیزه، و برای ارت موقت کارگاه؛ در خاک خنثی و با زهکشی خوب.
آیا میله ارت گالوانیزه فقط برای ارت موقت است؟
نه. IEC 60364-5-54 فولاد گالوانیزهٔ گرم را در فهرست جنسهای الکترود زمین آورده و مبحث ۱۳ مقررات ملی ساختمان کمترین اندازهٔ میلهٔ ارت از فولاد گالوانیزهٔ گرم را تعیین کرده است. روکش گالوانیزهٔ گرم میلهٔ ارت ما ۵۰ تا ۷۰ میکرون است. دوام آن به خاک بستگی دارد؛ در خاک خنثی و با زهکشی خوب و در شبکهای که همهٔ اجزایش گالوانیزه است، بهعنوان الکترود دائمی به کار میرود؛ اندازهگیری و بازدید دورهای، وضعیت آن را در طول زمان نشان میدهد.
میله ارت گالوانیزه بهتر است یا کاپرباند؟
هر کدام جای خود را دارد. میلهٔ ارت گالوانیزه اقتصادیتر است و در شبکههای فولادی گالوانیزه به کار میرود؛ روکش روی آن بهتدریج مصرف میشود. میلهٔ ارت کاپرباند روکش مسی دارد، در بیشتر خاکها دوام بیشتری دارد و با هادی و بست مسی به کار میرود. این دو را در یک شبکهٔ دفنشده به هم وصل نکنید. جدول مقایسهٔ همین صفحه، تفاوتهای فنی و مالی پنج میلهٔ ارت کالوت را کنار هم نشان میدهد.
عمر میله ارت گالوانیزه چقدر است؟
عمر میلهٔ ارت گالوانیزه را بیش از هر چیز خاک و ضخامت روکش روی تعیین میکنند. در خاک خنثی، کم‌رطوبت و با زهکشی خوب، روی آهسته مصرف میشود؛ در خاک اسیدی، آلی، شور و پرکلرید و جایی که به فلز ناهمجنس وصل شود، بسیار تندتر. برای همین مقاومت الکترود را در بازدیدهای دورهای اندازه بگیرید و روکش سر آن را درون دریچهٔ ارت بازبینی کنید. در خاک‌های خورنده، میلهٔ ارت کاپرباند یا فولاد ضد زنگ را پیشنهاد میکنیم.
قطر ۱۶ بهتر است یا ۲۰؟
اثر قطر بر مقاومت ارت ناچیز است. قطر ۲۰ سفتتر است و برای کوبیدن با چکش برقی در خاک سفت مناسبتر است؛ قطر ۱۶ سبکتر و اقتصادیتر است. برای قطر ۱۶، بست U گالوانیزه و بست گالوانیزهٔ تسمه به میلهٔ ارت و برای قطر ۲۰، بست U گالوانیزه را عرضه میکنیم.
میله ارت گالوانیزه ۱۵۰۰ یا ۲۰۰۰ میلیمتری؟
میلهٔ ارت ۲۰۰۰ میلیمتری بیشتر در خاک فرو میرود و مقاومت کمتری میدهد؛ طول ۱۵۰۰ میلیمتر برای آرایش چند میلهٔ ارت موازی، ارت حصار و سازههای فولادی گالوانیزه و ارت موقت کارگاه به کار میرود. مبحث ۱۳ مقررات ملی ساختمان عمق الکترود قائم کوبیدهشده را دستکم ۲ متر میخواهد و سر الکترود هم درون دریچهٔ ارت، بالاتر از کف آن میماند؛ برای چنین کارهایی، میلهٔ ارت کاپرباند رزوهدار یا میلهٔ ارت فولاد ضد زنگ را پیشنهاد میکنیم که شاخههایشان پشت هم بسته میشوند. عمق و تعداد نهایی را مقاومت مورد نیاز و نتیجهٔ اندازهگیری تعیین میکنند.
آیا می‌توان سیم مسی یا بست برنجی را به میله ارت گالوانیزه وصل کرد؟
نه. فولاد گالوانیزه در خاک نسبت به مس الکترونگاتیو است و اگر به مس، برنج یا فولاد ضد زنگ وصل شود، روکش روی آن تندتر خورده میشود؛ BS 7430 اتصال آن را به مس و مبحث ۱۳ هم‌بندی آن را با مس و فولاد ضد زنگ مناسب نمی‌داند. هادی را از مفتول یا تسمهٔ فولادی گالوانیزه انتخاب کنید و آن را با بست U گالوانیزه یا بست گالوانیزهٔ تسمه به میلهٔ ارت ببندید. اگر شبکهٔ ارت پروژه مسی است، میلهٔ ارت کاپرباند یا مس توپر را انتخاب کنید.
آیا میله ارت گالوانیزه کنار فونداسیون یا متصل به آرماتور پی مناسب است؟
فولاد درون بتن در خاک پتانسیلی نزدیک به مس دارد؛ برای همین IEC 60364-5-54 برای الکترودهای تکمیلی کنار ساختمان‌هایی که الکترود پی دارند، جنسی غیر از فولاد گالوانیزه را توصیه میکند و مبحث ۱۳ اتصال فولاد گالوانیزه به فولاد درون بتن را مناسب نمی‌داند. برای الکترودی که به آرماتور یا حلقهٔ ارت پی وصل میشود، میلهٔ ارت فولاد ضد زنگ را پیشنهاد میکنیم.
فرق میله ارت گالوانیزه با میلگرد ساده چیست؟
میلگرد سادهٔ ساختمانی روکش ندارد و در خاک زنگ میزند؛ IEC 60364-5-54 فولاد بدون روکش را فقط برای الکترود درون بتن میپذیرد. میلهٔ ارت گالوانیزه روکش گالوانیزهٔ گرم دارد که از فولاد محافظت میکند، سر نوکتیز آن برای کوبیدن ساخته شده و قطر و روکش آن بر پایهٔ الزامات IEC 60364-5-54 و مبحث ۱۳ انتخاب شده است.
آیا میله ارت گالوانیزه را می‌توان برید یا جوش داد؟
بریدن، سوراخ کردن یا جوش دادن، روکش روی را در آن نقطه از بین می‌برد. میلهٔ ارت را در همان طول ساخته‌شده به کار ببرید و هادی را با بست گالوانیزه به آن ببندید. اگر بریدن یا جوش ناگزیر است، محل آن را با رنگ غنی از روی ترمیم کنید.
چند میله ارت گالوانیزه لازم است و با چه فاصله‌ای کوبیده میشوند؟
به‌طور ساده، مقاومت یک میلهٔ ارت قائم با مقاومت ویژهٔ خاک نسبت مستقیم و با طول آن نسبت عکس دارد. اگر یک میلهٔ ارت کافی نیست، میله‌های ارت دیگر را با فاصلهٔ دستکم برابر طولشان بکوبید؛ مبحث ۱۳ فاصلهٔ بهینه را دستکم دو برابر عمق الکترود می‌داند. تعداد را محاسبه و اندازهگیری تعیین میکند؛ محاسبهٔ مقاومت پایانهٔ زمین را ببینید.
ضخامت روکش میله ارت گالوانیزه چقدر است؟
روکش میلهٔ ارت گالوانیزهٔ کالوت به روش گالوانیزهٔ گرم (غوطه‌وری داغ) زده میشود و ضخامت آن ۵۰ تا ۷۰ میکرون است. IEC 60364-5-54 و مبحث ۱۳ کمترین ضخامت روکش روی را برای میلهٔ ارت از فولاد گالوانیزهٔ گرم ۴۵ میکرون می‌دانند.
آیا میله ارت گالوانیزه را می‌توان با GIM نصب کرد؟
بله. در خاک سنگی، خشک یا پرمقاومت، گمانه حفر کنید، میلهٔ ارت را در مرکز آن بگذارید و اطراف آن را با مواد کاهندهٔ GIM پر کنید تا مقاومت الکترود کاهش یابد. مقاومت را پس از نصب اندازه بگیرید و ثبت کنید.
میله ارت گالوانیزه با چه ابزاری کوبیده میشود؟
با پتک یا چکش برقی و کلاهک ضربه‌خوری که روی سر تخت می‌نشیند تا ضربه به کلاهک بخورد، نه به سر میلهٔ ارت و روکش آن. کلاهک ضربه‌خور را به درخواست شما می‌سازیم و همراه میلهٔ ارت عرضه میکنیم.
قیمت میله ارت گالوانیزه چگونه تعیین میشود؟
قیمت به قطر، طول، تعداد و قیمت روز فولاد و روی بستگی دارد. میلهٔ ارت گالوانیزه کمترین ارزش فلز را در میان میله‌های ارت کالوت دارد و جدول مقایسهٔ همین صفحه ارزش فلز هر نوع را نشان میدهد. برای قیمت روز، کد سفارش و تعداد را برای کارشناسان ما بفرستید.
