معرفی کامل محصول

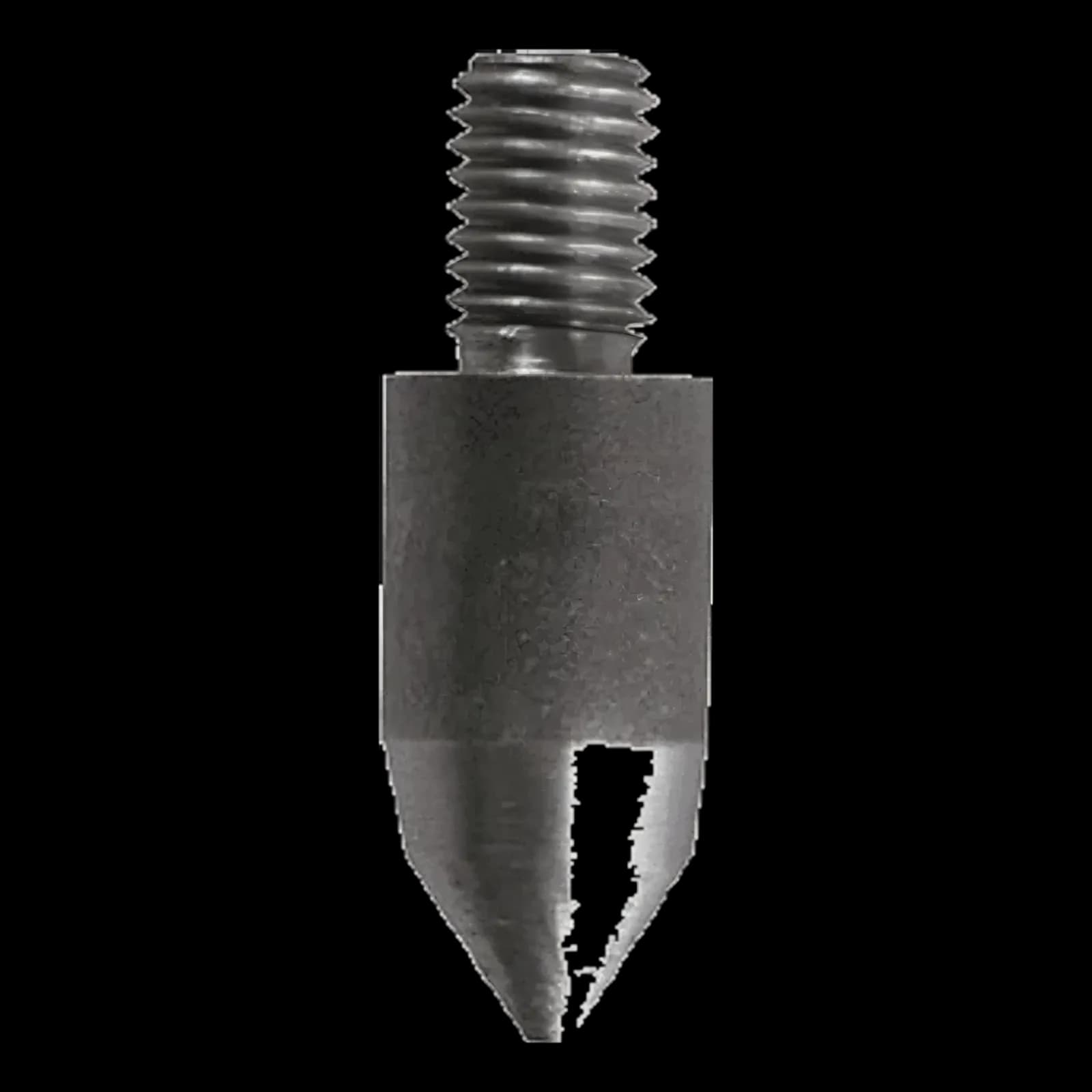

نوک فولادی میله ارت مسی و فولاد ضد زنگ
کد سفارش: DS 16 · DS 20 · DS 25
نوک فولادی کالوت با پیچ رزوه‌دارش در رزوهٔ داخلی سر پایینی میلهٔ ارت مسی یا فولاد ضد زنگ بسته میشود و کوبیدن میلهٔ ارت را در خاک آسان‌تر می‌کند.
ما این نوک را برای میلههای ارت ۱۶ و ۲۰ میلی‌متر با رزوهٔ M10 (DS 16، DS 20) و ۲۵ میلی‌متر با رزوهٔ M12 (DS 25) از فولاد پراستحکام می‌سازیم.
مسیر باز برای میلهٔ ارت توپر
سر پایینی میلههای ارت مسی و استنلس استیل توپر صاف است؛ نوک مخروطی فولادی خاک را می‌شکافد و میلهٔ ارت را قائم به عمق می‌رساند.
فولاد پراستحکام
در خاک سخت و سنگریزه‌دار تغییر شکل نمی‌دهد.
حفاظت از سر میلهٔ ارت
لبه و رزوهٔ داخلی سر پایینی میلهٔ ارت سالم میماند.
بستن ساده
پیچ نوک در رزوهٔ داخلی میلهٔ ارت بسته میشود.
برای سه قطر
DS 16 و DS 20 با M10؛ DS 25 با M12.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | نوک کوبیدن (اسپایک) میله ارت مسی و فولاد ضد زنگ |
جنس | فولاد پراستحکام |
رزوه | M10 برای میلهٔ ارت ۱۶ و ۲۰؛ M12 برای ۲۵ میلی‌متر |
نصب | بستن در رزوهٔ داخلی سر پایینی میلهٔ ارت |
محصولات ما پیوسته بهبود می‌یابند و مشخصات برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، مشخصات نهایی را از کارشناسان ما استعلام کنید.
کد سفارش | قطر میلهٔ ارت (mm) | رزوه |
|---|---|---|
DS 16 | 16 | M10 |
DS 20 | 20 | M10 |
DS 25 | 25 | M12 |
برای هر الکترود فقط یک نوک، روی سر پایینی اولین میلهٔ ارت، لازم است.
برای نمایش بزرگ کلیک کنید

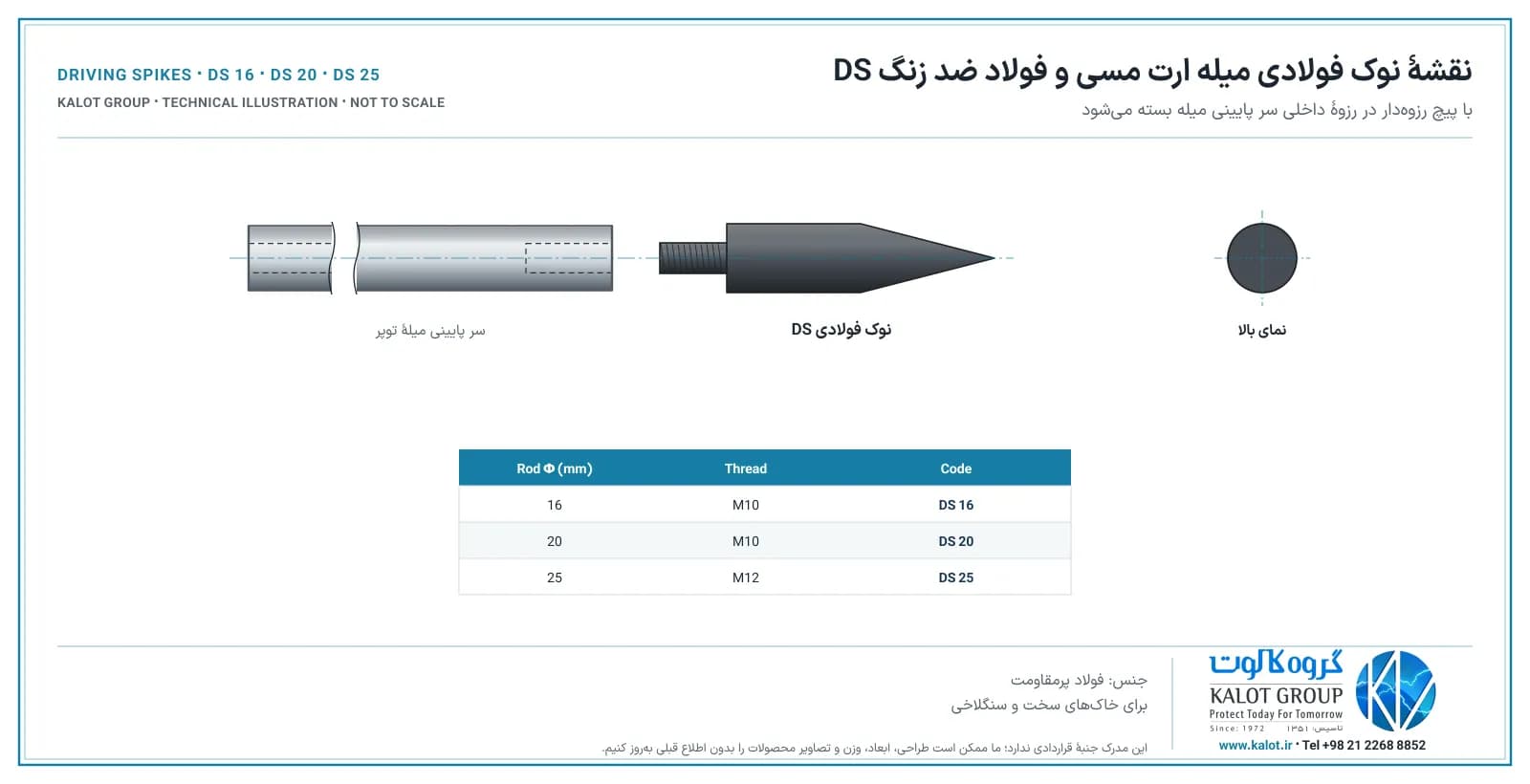

نقشهٔ کالوت نوک مخروطی فولادی با پیچ رزوه‌دار و نحوهٔ بستن آن در سر پایینی میلهٔ ارت توپر را همراه نمای بالا و جدول کدها نشان می‌دهد.
برای نمایش بزرگ کلیک کنید
کاربرد
- کوبیدن میلههای ارت مسی و فولاد ضد زنگ توپر، به‌ویژه در خاک سخت و سنگریزه‌دار.
طریقهٔ نصب و کوبیدن
- محل میلهٔ ارت را با توجه به نقشهٔ ارت و فاصلهٔ ایمن از فونداسیون و تأسیسات زیرزمینی مشخص کنید.
- در خاک سخت یا سنگلاخی، نوک فولادی DS را در رزوهٔ داخلی سر پایینی میلهٔ ارت ببندید.
- سر ضربه‌خور DH را در رزوهٔ داخلی سر بالایی میلهٔ ارت ببندید.
- میلهٔ ارت را قائم نگه دارید و با چکش دستی یا چکش برقی (هیلتی) با ضربه‌های یکنواخت بکوبید.
- برای عمق بیشتر، سر ضربه‌خور را باز کنید، داول را تا نیمه در رزوهٔ میلهٔ ارت کوبیده شده ببندید، میلهٔ ارت بعدی را روی آن بپیچانید و دوباره بکوبید.
- پس از رسیدن به عمق طرح، سر ضربه‌خور را باز کنید، هادی ارت را با بست یا جوش احتراقی به سر میلهٔ ارت وصل کنید و مقاومت پایانه را اندازه بگیرید.
اجزای دیگر: میله ارت مسی، میله ارت فولاد ضد زنگ، داول اتصال میله ارت و سر ضربه‌خور فولادی DH.
استانداردهای زیر الزامات الکترودهای زمین و اجزای آن‌ها را بیان می‌کنند:
IEC 62561‑2 (اجزای سیستم ارت)
این استاندارد الزامات و آزمون‌های الکترودهای زمین و اجزای اتصال آن‌ها را تعیین می‌کند: ضخامت و چسبندگی روکش، استحکام کششی و خمشی، مقاومت الکتریکی و رفتار در برابر خوردگی (مه نمکی و رطوبت).
IEC 62305‑3 و IEC 60364‑5‑54
طراحی سیستم زمین و الکترودهای آن برای حفاظت در برابر صاعقه و ارت حفاظتی تأسیسات بر پایهٔ این استانداردها انجام میشود؛ جنس و ابعاد حداقل الکترودها در آن‌ها آمده است.
BS 7430
راهنمای رایج محاسبهٔ مقاومت انواع الکترود زمین (میلهٔ ارت، صفحه، هادی) است. مقاومت پایانهٔ زمین چگونه محاسبه میشود؟.
پرسش‌های متداول
نوک فولادی DS برای کدام میلهٔ ارت است؟
برای میلههای ارت مسی و فولاد ضد زنگ توپر با رزوهٔ داخلی.
آیا نوک در خاک میماند؟
بله؛ روی سر پایینی میلهٔ ارت بسته میشود و همراه آن در خاک باقی میماند.
جنس نوک چیست؟
فولاد پراستحکام.
کدام مدل را انتخاب کنم؟
DS 16 برای میلهٔ ارت با قطر ۱۶، DS 20 برای قطر ۲۰ و DS 25 برای قطر ۲۵ میلی‌متر.
سوال فنی دارید؟
کارشناسان فنی گروه کالوت آماده پاسخگویی به سوالات شما درباره صاعقه‌گیر و سیستم‌های ارتینگ هستند.
