معرفی کامل محصول

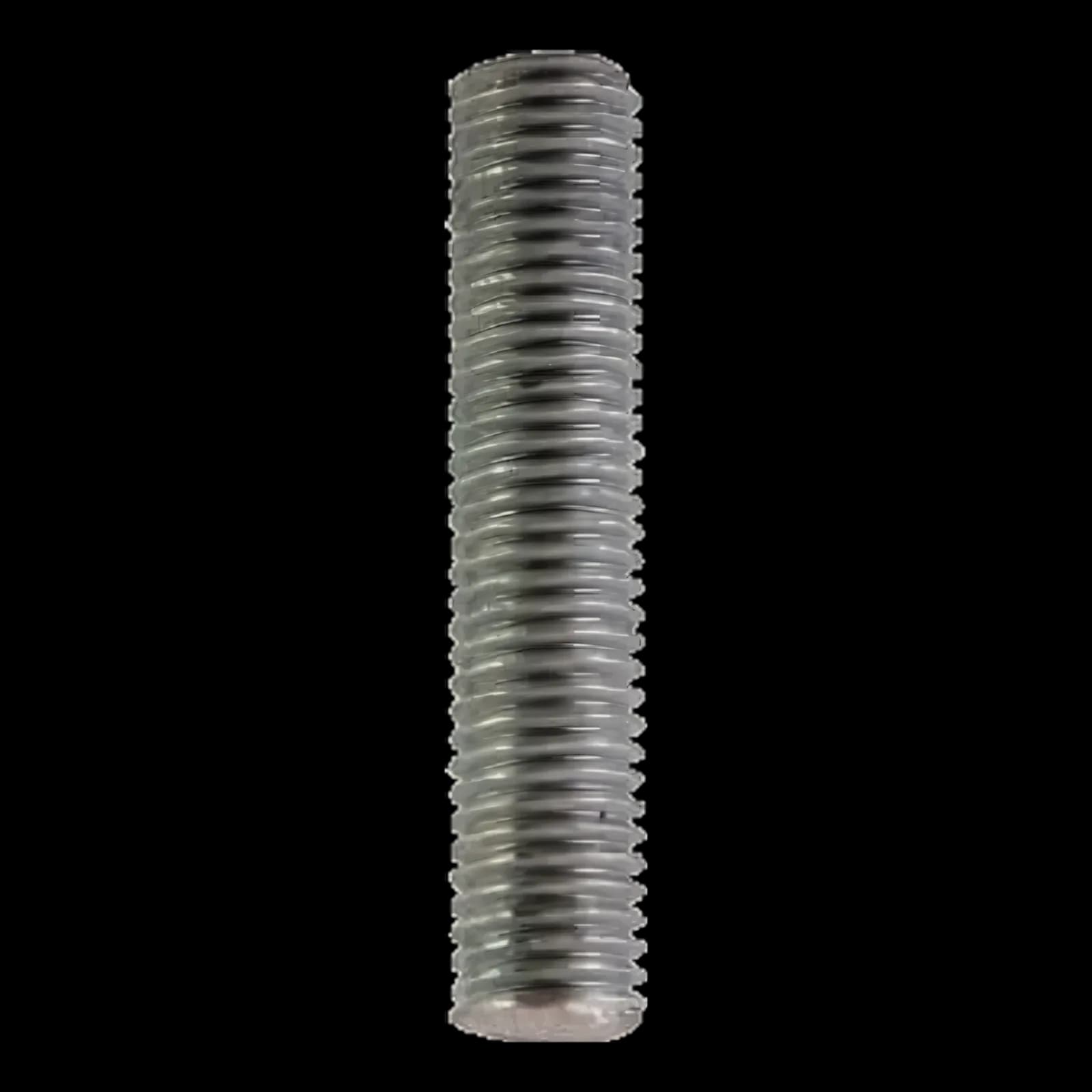

داول اتصال میله ارت (فولاد ضد زنگ و برنجی)
کد سفارش: CDS 1620 · CDS 2500 — CDB 1620 · CDB 2500
داول کالوت یک قطعهٔ کوتاه رزوهدار است که دو میلهٔ ارت مسی یا فولاد ضد زنگ را از راه رزوهٔ داخلی سر آن‌ها به هم وصل میکند؛ نیمی از طول داول در هر یک بسته می‌شود و سطح بیرونی الکترود صاف و یکدست می‌ماند.
ما داول را در دو جنس می‌سازیم: فولاد ضد زنگ (CDS) و برنج (CDB)؛ برای میلهٔ ارت به قطر ۱۶ و ۲۰ میلیمتر با رزوهٔ M10 و طول ۴۰ میلیمتر، و برای قطر ۲۵ میلیمتر با رزوهٔ M12 و طول ۵۰ میلیمتر.
اتصال پنهان، الکترود یکدست
داول درون میله‌های ارت مسی و فولاد ضد زنگ می‌نشیند؛ هیچ قطعه‌ای از سطح الکترود بیرون نمی‌زند و کوبیدن آن‌ها پس از اتصال روان‌تر است.
فولاد ضد زنگ یا برنج
CDS برای میلهٔ ارت فولاد ضد زنگ و مسی؛ CDB برای میلهٔ ارت مسی.
رزوهٔ سرتاسری
نیمی از طول داول در هر میلهٔ ارت؛ اتصال محکم و رسانا.
دو اندازه برای سه قطر
M10 × 40 برای میلهٔ ارت ۱۶ و ۲۰؛ M12 × 50 برای ۲۵ میلیمتر.
سطح یکدست الکترود
هیچ برآمدگی روی میلهٔ ارت نیست؛ خاک به‌خوبی با الکترود تماس دارد.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | داول اتصال میله ارت توپر (مسی و فولاد ضد زنگ) |
جنس | فولاد ضد زنگ (CDS) — برنج (CDB) |
رزوه و طول | M10 × ۴۰ میلیمتر برای میلهٔ ارت ۱۶ و ۲۰؛ M12 × ۵۰ میلیمتر برای ۲۵ |
نصب | نیمی از طول در رزوهٔ داخلی هر میلهٔ ارت |
محصولات ما پیوسته بهبود می‌یابند و مشخصات برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، مشخصات نهایی را از کارشناسان ما استعلام کنید.
کد سفارش | قطر میلهٔ ارت (mm) | جنس | رزوه | طول L (mm) |
|---|---|---|---|---|
CDS 1620 | 16 / 20 | فولاد ضد زنگ | M10 | 40 |
CDS 2500 | 25 | فولاد ضد زنگ | M12 | 50 |
CDB 1620 | 16 / 20 | برنج | M10 | 40 |
CDB 2500 | 25 | برنج | M12 | 50 |
برای میلهٔ ارت فولاد ضد زنگ داول فولاد ضد زنگ و برای میلهٔ ارت مسی داول برنجی یا فولاد ضد زنگ را انتخاب کنید؛ برای هر محل اتصال یک داول لازم است.
برای نمایش بزرگ کلیک کنید

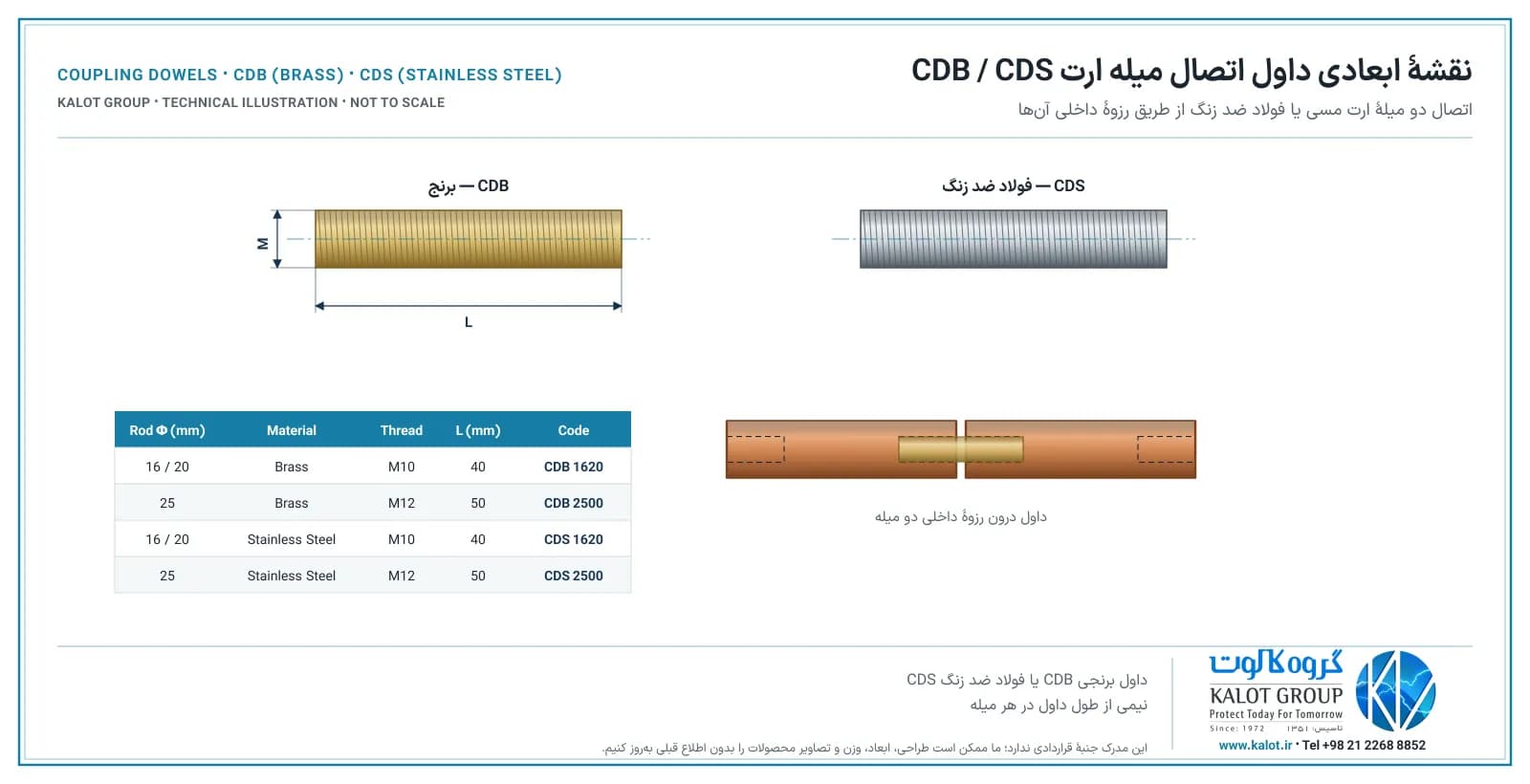

نقشهٔ ابعادی کالوت داول رزوهدار برنجی CDB و فولاد ضد زنگ CDS را با اندازهٔ L و رزوهٔ M، همراه جزئیات قرار گرفتن داول در رزوهٔ داخلی دو میلهٔ ارت مس توپر یا استنلس استیل نشان می‌دهد.
برای نمایش بزرگ کلیک کنید
کاربرد
- اتصال میله‌های ارت مسی توپر و فولاد ضد زنگ برای افزایش عمق الکترود.
نصب داول
- داول را تا نیمهٔ طولش در رزوهٔ داخلی سر بالایی میلهٔ ارت کوبیده‌شده ببندید.
- میلهٔ ارت بعدی را روی نیمهٔ دیگر داول بپیچانید تا دو سر روبه‌رو به هم برسند.
- سر ضربه‌خور را در سر بالایی میلهٔ ارت جدید ببندید و کوبیدن را ادامه دهید.
اجزای دیگر: میله ارت مسی، میله ارت فولاد ضد زنگ، سر ضربه‌خور فولادی DH و نوک فولادی DS.
نکات فنی
- دو سر میله‌های ارت باید کاملاً به هم برسند؛ در این حالت ضربه از یکی به دیگری منتقل می‌شود و داول تحت بار ضربه قرار نمی‌گیرد.
- داول برای میله‌های ارت کاپرباند رزوهدار نیست؛ برای آن‌ها از کوپلینگ برنجی استفاده کنید.
استانداردهای زیر الزامات الکترودهای زمین و اجزای آن‌ها را بیان می‌کنند:
IEC 62561‑2 (اجزای سیستم ارت)
این استاندارد الزامات و آزمون‌های الکترودهای زمین و اجزای اتصال آن‌ها را تعیین میکند: ضخامت و چسبندگی روکش، استحکام کششی و خمشی، مقاومت الکتریکی و رفتار در برابر خوردگی (مه نمکی و رطوبت).
IEC 62305‑3 و IEC 60364‑5‑54
طراحی سیستم زمین و الکترودهای آن برای حفاظت در برابر صاعقه و ارت حفاظتی تأسیسات بر پایهٔ این استانداردها انجام می‌شود؛ جنس و ابعاد حداقل الکترودها در آن‌ها آمده است.
BS 7430
راهنمای رایج محاسبهٔ مقاومت انواع الکترود زمین (میلهٔ ارت، صفحه، هادی) است. مقاومت پایانهٔ زمین چگونه محاسبه می‌گردد؟.
پرسش‌های متداول
داول میله ارت چیست؟
یک قطعهٔ کوتاه رزوهدار که دو میلهٔ ارت مسی یا فولاد ضد زنگ را از راه رزوهٔ داخلی سرشان به هم وصل میکند.
داول فولاد ضد زنگ بهتر است یا برنجی؟
برای میلهٔ ارت فولاد ضد زنگ، داول فولاد ضد زنگ؛ برای میلهٔ ارت مسی هر دو جنس مناسب است.
چه اندازهای سفارش دهم؟
برای میلهٔ ارت به قطر ۱۶ و ۲۰ میلیمتر داول M10 با طول ۴۰ میلیمتر (CDS/CDB 1620) و برای قطر ۲۵ میلیمتر داول M12 با طول ۵۰ میلیمتر (CDS/CDB 2500).
آیا داول برای میله ارت روکش مس (کاپرباند) هم استفاده می‌شود؟
خیر؛ میلهٔ ارت کاپرباند رزوهٔ بیرونی دارد و با کوپلینگ برنجی وصل می‌شود.
