معرفی کامل محصول
سر ضربهخور فولادی میله ارت مسی و فولاد ضد زنگ
کد سفارش: DH 16 · DH 20 · DH 25

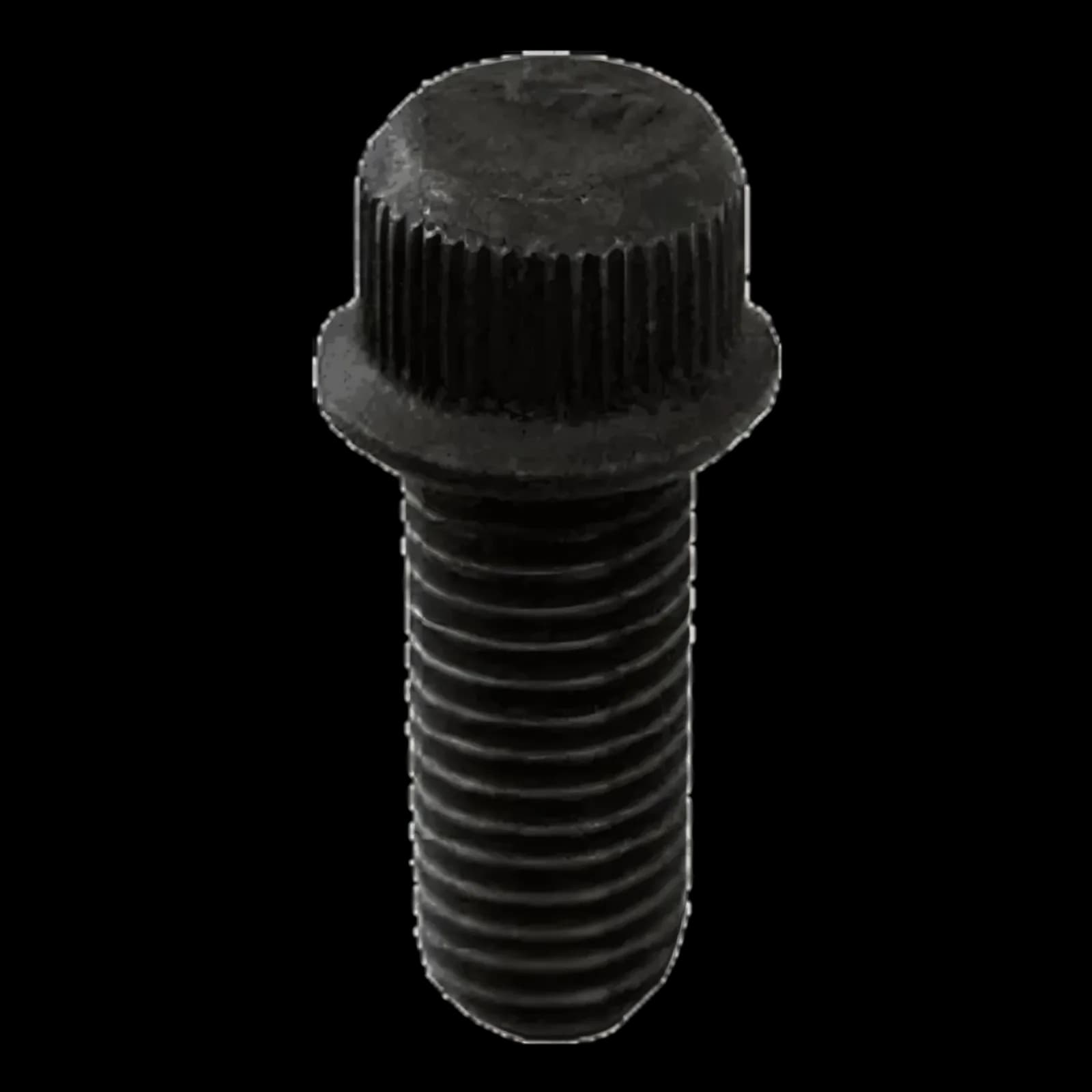

سر ضربهخور کالوت یک پیچ فولادی با سر پهن و آج‌دار است که در رزوهٔ داخلی سر بالایی میلهٔ ارت مسی یا فولاد ضد زنگ بسته میشود و هنگام کوبیدن میلهٔ ارت، از رزوه و سر آن محافظت می‌کند.
ما این قطعه را برای میلههای ارت به قطر ۱۶ و ۲۰ میلی‌متر با رزوهٔ M10 (DH 16، DH 20) و قطر ۲۵ میلی‌متر با رزوهٔ M12 (DH 25) می‌سازیم؛ پس از کوبیدن باز میشود و دوباره به کار میرود.
رزوهٔ سالم برای اتصال بعدی
رزوهٔ داخلی میلههای ارت مسی و استنلس استیل توپر محل بستن داول است؛ سر ضربهخور نمی‌گذارد این رزوه و لبهٔ دور آن زیر ضربه خراب شود.
فولاد مقاوم در برابر ضربه
برای چکش دستی و چکش برقی.
حفاظت از رزوهٔ داخلی
سر پهن ضربه را روی لبهٔ میلهٔ ارت پخش می‌کند و رزوه سالم میماند.
قابل استفادهٔ مجدد
پس از کوبیدن هر میلهٔ ارت باز میشود.
برای سه قطر
DH 16 و DH 20 با M10؛ DH 25 با M12.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | سر ضربهخور (استاد) میله ارت مسی و فولاد ضد زنگ |
جنس | فولاد |
رزوه | M10 برای میلهٔ ارت ۱۶ و ۲۰؛ M12 برای ۲۵ میلی‌متر |
نصب | بستن در رزوهٔ داخلی سر بالایی میلهٔ ارت |
محصولات ما پیوسته بهبود می‌یابند و مشخصات برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، مشخصات نهایی را از کارشناسان ما استعلام کنید.
کد سفارش | قطر میلهٔ ارت (mm) | رزوه |
|---|---|---|
DH 16 | 16 | M10 |
DH 20 | 20 | M10 |
DH 25 | 25 | M12 |
برای هر قطر میلهٔ ارت یک سر ضربهخور کافی است.
برای نمایش بزرگ کلیک کنید

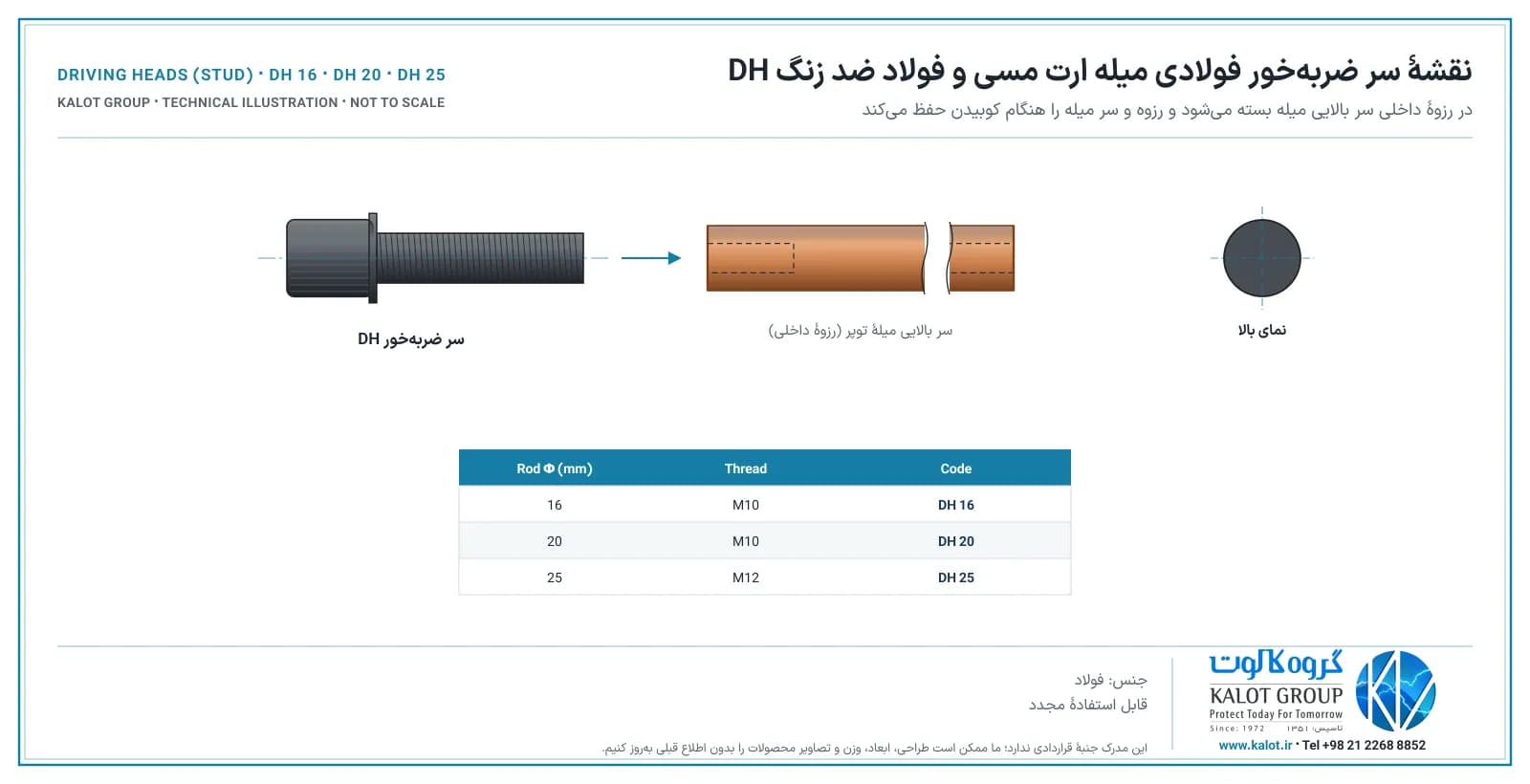

نقشهٔ کالوت سر ضربهخور فولادی (پیچ با سر آج‌دار) و نحوهٔ بستن آن در رزوهٔ داخلی سر میلهٔ ارت مس توپر یا فولاد ضد زنگ را همراه نمای بالا و جدول کدها نشان می‌دهد.
برای نمایش بزرگ کلیک کنید
کاربرد
- کوبیدن میلههای ارت مسی و فولاد ضد زنگ توپر با چکش دستی یا چکش برقی.
طریقهٔ کوبیدن میله ارت
- محل میلهٔ ارت را با توجه به نقشهٔ ارت و فاصلهٔ ایمن از فونداسیون و تأسیسات زیرزمینی مشخص کنید.
- در خاک سخت یا سنگلاخی، نوک فولادی DS را در رزوهٔ داخلی سر پایینی میلهٔ ارت ببندید.
- سر ضربهخور DH را در رزوهٔ داخلی سر بالایی میلهٔ ارت ببندید.
- میلهٔ ارت را قائم نگه دارید و با چکش دستی یا چکش برقی (هیلتی) با ضربههای یکنواخت بکوبید.
- برای عمق بیشتر، سر ضربهخور را باز کنید، داول را تا نیمه در رزوهٔ میلهٔ ارت کوبیده شده ببندید، میلهٔ ارت بعدی را روی آن بپیچانید و دوباره بکوبید.
- پس از رسیدن به عمق طرح، سر ضربهخور را باز کنید، هادی ارت را با بست میلهٔ ارت یا جوش احتراقی به سر الکترود وصل کنید و مقاومت پایانه را اندازه بگیرید.
اجزای دیگر: میله ارت مسی، میله ارت فولاد ضد زنگ، داول اتصال میله ارت و نوک فولادی DS.
استانداردهای زیر الزامات الکترودهای زمین و اجزای آن‌ها را بیان می‌کنند:
IEC 62561‑2 (اجزای سیستم ارت)
این استاندارد الزامات و آزمون‌های الکترودهای زمین و اجزای اتصال آن‌ها را تعیین می‌کند: ضخامت و چسبندگی روکش، استحکام کششی و خمشی، مقاومت الکتریکی و رفتار در برابر خوردگی (مه نمکی و رطوبت).
IEC 62305‑3 و IEC 60364‑5‑54
طراحی سیستم زمین و الکترودهای آن برای حفاظت در برابر صاعقه و ارت حفاظتی تأسیسات بر پایهٔ این استانداردها انجام میشود؛ جنس و ابعاد حداقل الکترودها در آن‌ها آمده است.
BS 7430
راهنمای رایج محاسبهٔ مقاومت انواع الکترود زمین (میلهٔ ارت، صفحه، هادی) است. مقاومت پایانهٔ زمین چگونه محاسبه میشود؟.
پرسش‌های متداول
سر ضربهخور DH برای کدام میلهٔ ارت است؟
برای میلههای ارت مسی و فولاد ضد زنگ توپر که رزوهٔ داخلی دارند.
جنس سر ضربهخور چیست؟
فولاد؛ برای تحمل ضربههای مکرر.
آیا در زمین میماند؟
خیر؛ پس از کوبیدن باز میشود و برای میلهٔ ارت بعدی به کار میرود.
کدام مدل را انتخاب کنم؟
DH 16 برای میلهٔ ارت با قطر ۱۶، DH 20 برای قطر ۲۰ و DH 25 برای قطر ۲۵ میلی‌متر.
