سر ضربه‌خور رزوه‌دار میله ارت کاپرباند

محصولات ما پیوسته بهبود می‌یابند و مشخصات برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، مشخصات نهایی را از کارشناسان ما استعلام کنید.

برای هر پروژه یک یا دو سر ضربه‌خور برای هر قطر میلهٔ ارت کافی است؛ قطعه پس از هر بار کوبیدن دوباره استفاده می‌شود.

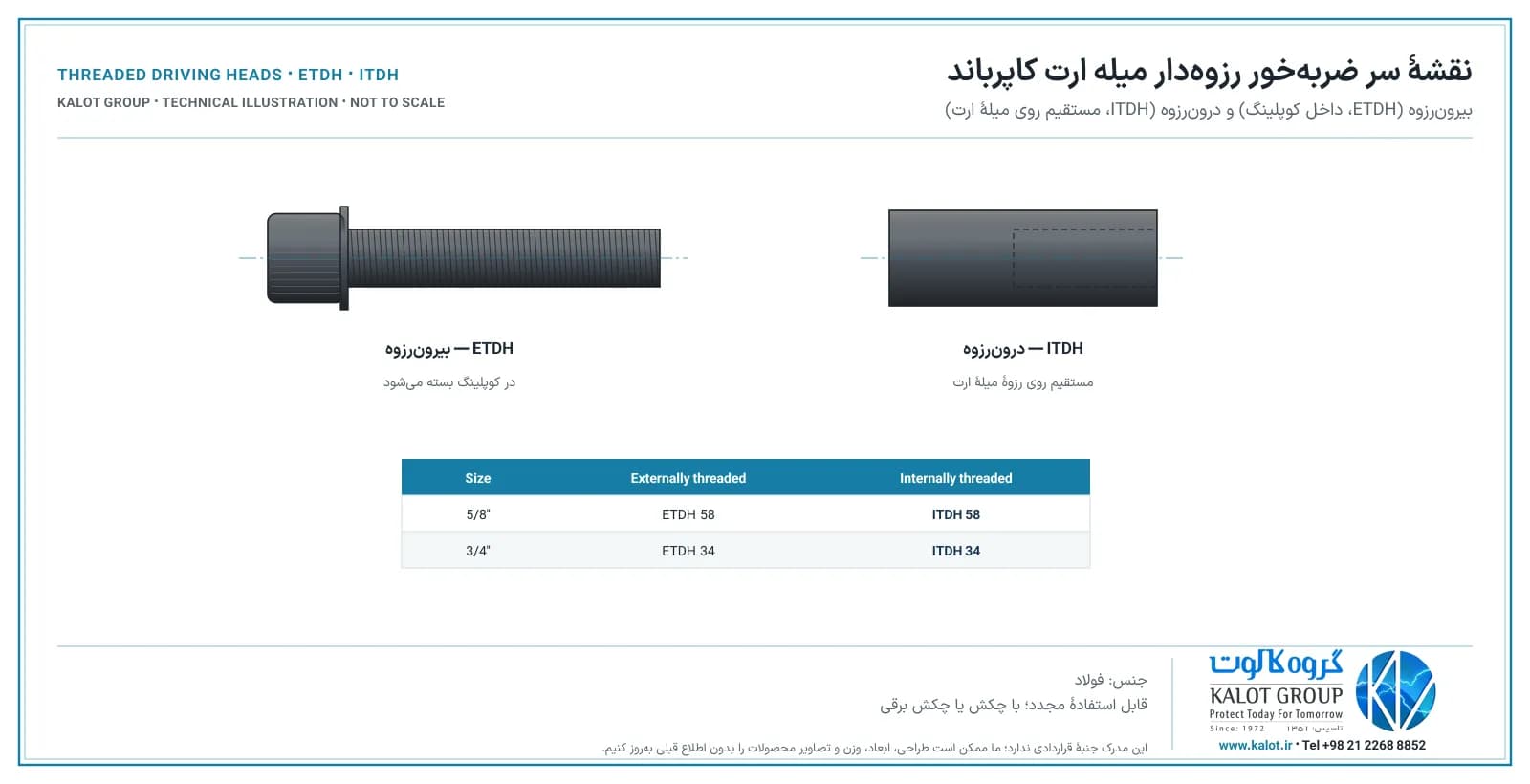

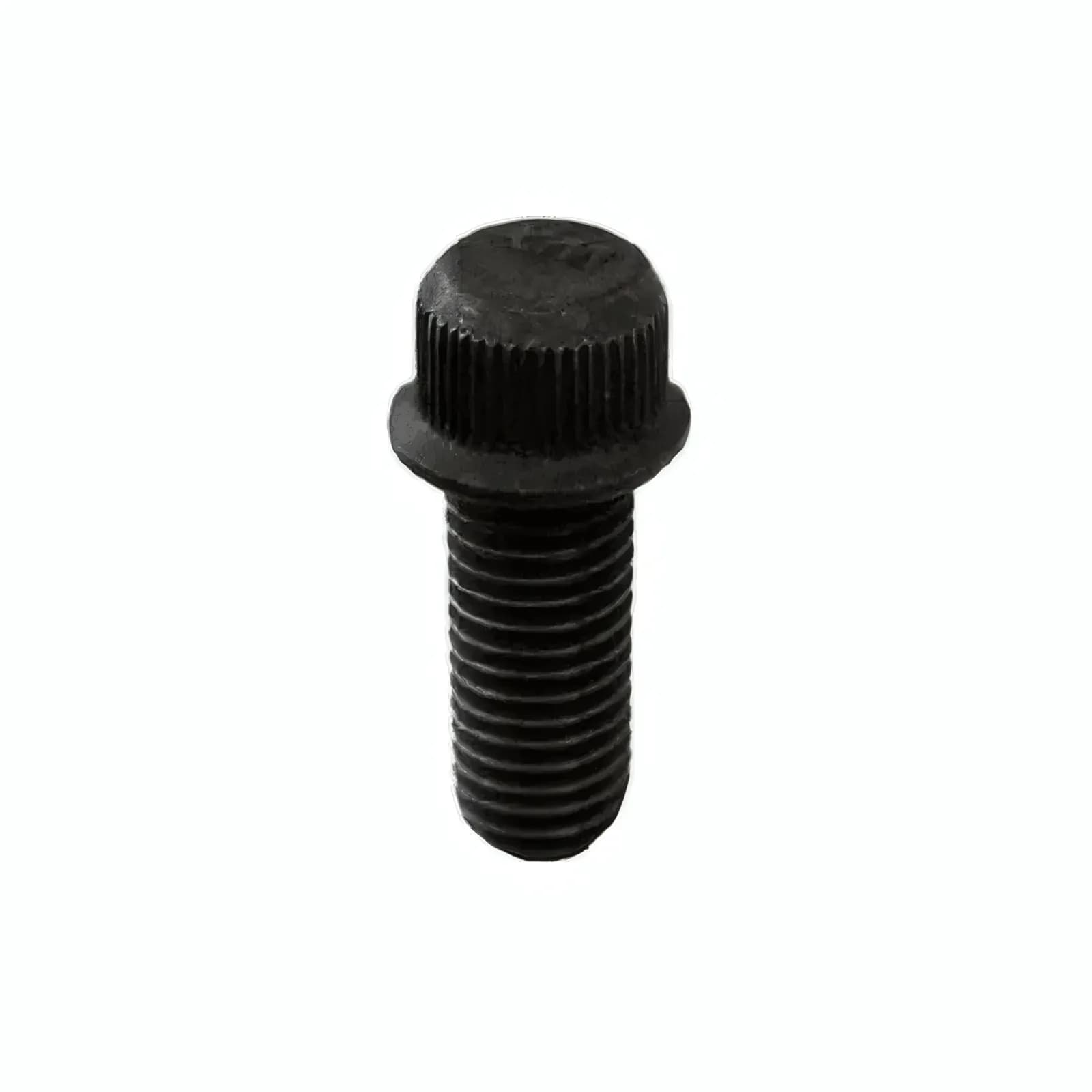

نقشهٔ کالوت سر ضربه‌خور بیرون‌رزوه ETDH (پیچ با سر آج‌دار) و درون‌رزوه ITDH (استوانهٔ فولادی با رزوهٔ داخلی) را نشان می‌دهد؛ جدول، کدهای هر سایز را می‌دهد.

کاربرد

• کوبیدن میلهٔ ارت کاپرباند رزوه‌دار با چکش دستی یا چکش برقی؛
• حفاظت از رزوه و سر میلهٔ ارت در برابر ضربه.

طریقهٔ کوبیدن میله ارت

1. محل میلهٔ ارت را با توجه به نقشهٔ ارت و فاصلهٔ ایمن از فونداسیون و تأسیسات زیرزمینی مشخص کنید.
2. در خاک سخت یا سنگلاخی، نوک فولادی را روی رزوهٔ سر پایینی میلهٔ ارت ببندید.
3. کوپلینگ برنجی را روی سر بالایی میلهٔ ارت ببندید و سر ضربه‌خور را داخل آن بپیچانید تا رزوه‌ها هنگام ضربه آسیب نبینند.
4. میلهٔ ارت روکش مس را قائم نگه دارید و با چکش دستی یا چکش برقی (هیلتی) با ضربه‌های یکنواخت بکوبید.
5. برای عمق بیشتر، سر ضربه‌خور را باز کنید، میلهٔ ارت بعدی را در کوپلینگ ببندید و دوباره بکوبید؛ دو سر میله‌های ارت داخل کوپلینگ به هم می‌رسند.
6. پس از رسیدن به عمق طرح، سر ضربه‌خور را باز کنید، هادی ارت را با بست میلهٔ ارت یا جوش احتراقی به سر الکترود وصل کنید و مقاومت پایانه را اندازه بگیرید.

اجزای دیگر: میله ارت کاپرباند رزوه‌دار، کوپلینگ برنجی میله ارت و نوک فولادی رزوه‌دار.

سر ضربه‌خور در هر اجرای میلهٔ ارت کاپرباند لازم است؛ حتی وقتی نوک فولادی به کار نمی‌رود. کوبیدن مستقیم سر میلهٔ ارت کاپرباند با چکش، سه آسیب دارد: سر میلهٔ ارت پهن و قارچی می‌شود، رزوه له می‌شود و دیگر کوپلینگ روی آن بسته نمی‌شود، و روکش مس سر میلهٔ ارت ترک می‌خورد. سر ضربه‌خور فولادی این ضربه‌ها را به جان می‌خرد.

• سر ضربه‌خور را تا انتها ببندید تا ضربه روی سطح کامل بنشیند.
• با چکش برقی، از قلم یا آداپتور کوبیدنِ هم‌اندازه با سر ضربه‌خور استفاده کنید.
• اگر سطح ضربه یا رزوهٔ سر ضربه‌خور تغییر شکل داد، آن را تعویض کنید تا آسیب به میلهٔ ارت منتقل نشود.

استانداردهای زیر الزامات ابزار کوبیدن و الکترودهای زمین را بیان می‌کنند:

⁦IEC 62561-2⁩ (اجزای سیستم ارت و صاعقه‌گیر)

این استاندارد برای اتصال‌های میلهٔ ارت (کوپلینگ) و ابزار کوبیدن الزامات جداگانه دارد: اتصال باید با میلهٔ ارت سازگار و آن‌قدر محکم باشد که نیروی کوبیدن را تحمل کند؛ در اتصال رزوه‌ای، پس از نصب رزوهٔ میلهٔ ارت بیرون نمی‌ماند؛ و سر ضربه‌خور و ابزار کوبیدن طبق دستورالعمل سازنده به کار می‌روند.

⁦IEC 60364-5-54⁩ و ⁦IEC 62305-3⁩

جنس و ابعاد حداقل الکترود زمین را تعیین می‌کنند؛ برای میلهٔ ارت کاپرباند قائم، قطر حداقل ۱۴ میلی‌متر و روکش مس حداقل ۲۵۰ میکرون. برای مقایسهٔ کامل میلهٔ ارت استاندارد و غیر استاندارد، صفحهٔ میله‌های ارت کاپرباند را ببینید.
