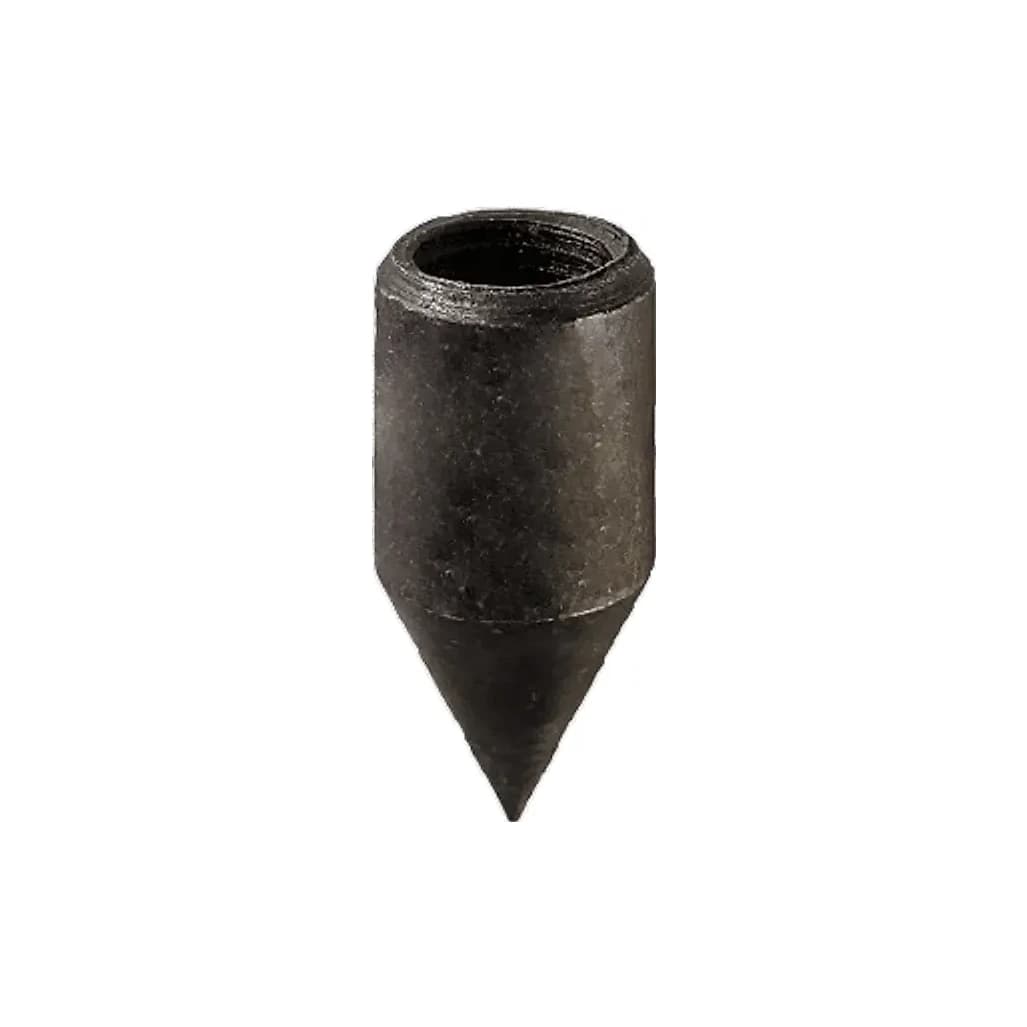

نوک فولادی رزوه‌دار میله ارت کاپرباند

محصولات ما پیوسته بهبود می‌یابند و مشخصات برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، مشخصات نهایی را از کارشناسان ما استعلام کنید.

برای هر الکترود فقط یک نوک، روی سر پایینی اولین میلهٔ ارت، لازم است.

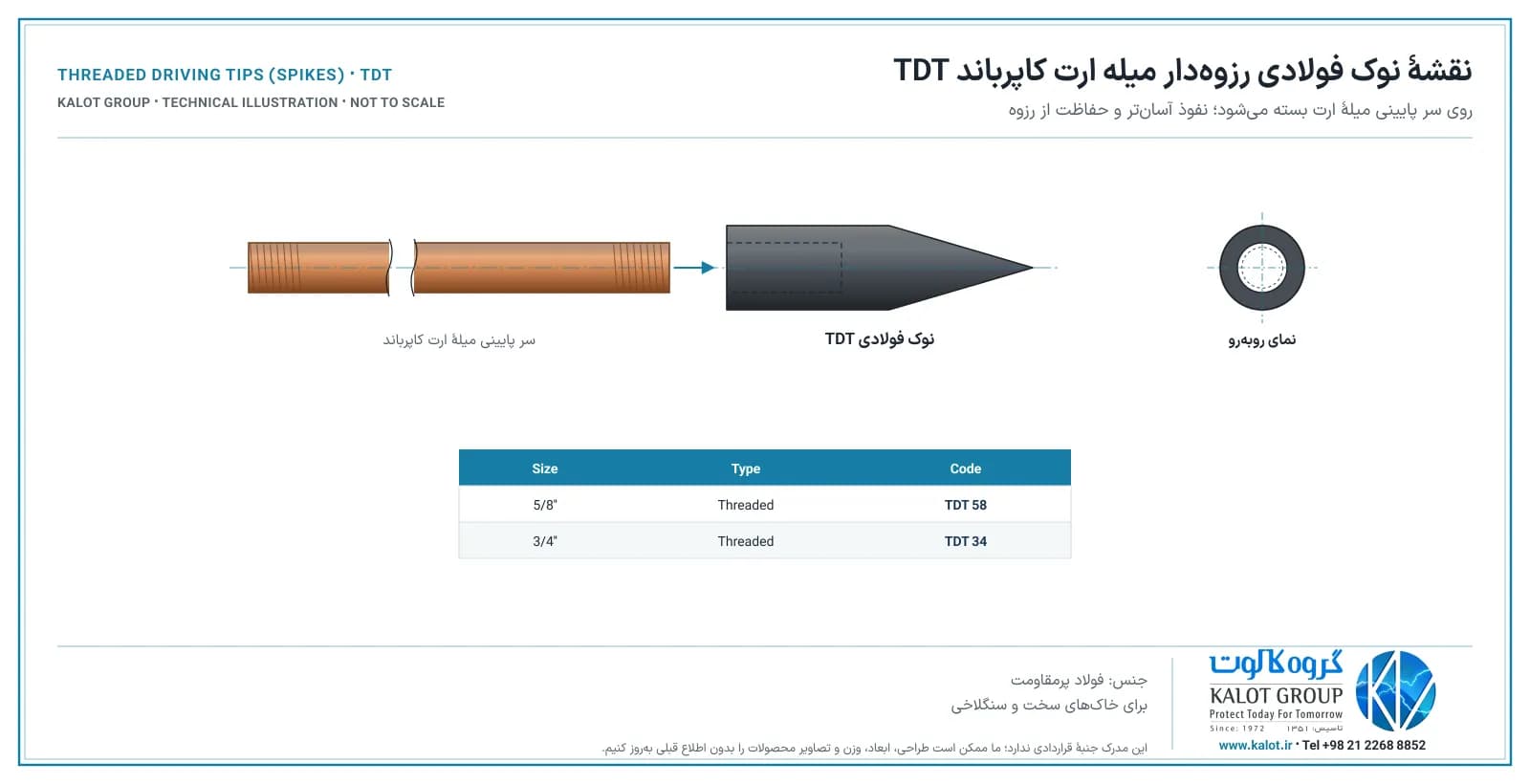

نقشهٔ کالوت نوک مخروطی فولادی با رزوهٔ داخلی (خط‌چین) را هنگام بستن روی سر پایینی میلهٔ ارت کاپرباند، همراه نمای روبه‌رو و جدول کدها نشان می‌دهد.

کاربرد

• کوبیدن میلهٔ ارت مغز فولاد با روکش مس (کاپرباند) در خاک سخت، سنگلاخی یا متراکم؛
• حفاظت از رزوه و روکش سر پایینی میلهٔ ارت.

طریقهٔ نصب و کوبیدن

1. محل میلهٔ ارت را با توجه به نقشهٔ ارت و فاصلهٔ ایمن از فونداسیون و تأسیسات زیرزمینی مشخص کنید.
2. در خاک سخت یا سنگلاخی، نوک فولادی را روی رزوهٔ سر پایینی میلهٔ ارت ببندید.
3. کوپلینگ برنجی را روی سر بالایی میلهٔ ارت ببندید و سر ضربه‌خور را داخل آن بپیچانید تا رزوه‌ها هنگام ضربه آسیب نبینند.
4. میلهٔ ارت روکش مس را قائم نگه دارید و با چکش دستی یا چکش برقی (هیلتی) با ضربه‌های یکنواخت بکوبید.
5. برای عمق بیشتر، سر ضربه‌خور را باز کنید، میلهٔ ارت بعدی را در کوپلینگ ببندید و دوباره بکوبید؛ دو سر میله‌های ارت داخل کوپلینگ به هم می‌رسند.
6. پس از رسیدن به عمق طرح، سر ضربه‌خور را باز کنید، هادی ارت را با بست میلهٔ ارت یا جوش احتراقی به سر الکترود وصل کنید و مقاومت پایانه را اندازه بگیرید.

اجزای دیگر: میله ارت کاپرباند رزوه‌دار، کوپلینگ برنجی میله ارت و سر ضربه‌خور رزوه‌دار.

میلهٔ ارت کاپرباند رزوه‌دار گروه کالوت خودش سر تیز دارد و مغز آن فولادی است؛ برای همین در بیشتر خاک‌ها بدون نوک فولادی کوبیده می‌شود و در اجرای رایج نوک فولادی کمتر به کار می‌رود. نوک فولادی یک قطعهٔ کمکی برای شرایط خاص است:

اگر از نوک فولادی استفاده می‌کنید، آن را فقط روی سر پایینی اولین میلهٔ ارت ببندید؛ همراه آن در خاک می‌ماند. برخلاف نوک، سر ضربه‌خور تقریباً همیشه لازم است تا سر و رزوهٔ میلهٔ ارت زیر ضربه آسیب نبیند. اگر میلهٔ ارت در خاک سنگلاخی کج شد یا متوقف شد، آن را به‌زور نکوبید؛ محل را جابه‌جا کنید.

استانداردهای زیر الزامات الکترود زمین و اجزای آن را بیان می‌کنند:

⁦IEC 62561-2⁩ (اجزای سیستم ارت و صاعقه‌گیر)

این استاندارد برای اتصال‌های میلهٔ ارت (کوپلینگ) و ابزار کوبیدن الزامات جداگانه دارد: اتصال باید با میلهٔ ارت سازگار و آن‌قدر محکم باشد که نیروی کوبیدن را تحمل کند؛ در اتصال رزوه‌ای، پس از نصب رزوهٔ میلهٔ ارت بیرون نمی‌ماند؛ و سر ضربه‌خور و ابزار کوبیدن طبق دستورالعمل سازنده به کار می‌روند.

⁦IEC 60364-5-54⁩ و ⁦IEC 62305-3⁩

جنس و ابعاد حداقل الکترود زمین را تعیین می‌کنند؛ برای میلهٔ ارت کاپرباند قائم، قطر حداقل ۱۴ میلی‌متر و روکش مس حداقل ۲۵۰ میکرون. برای مقایسهٔ کامل میلهٔ ارت استاندارد و غیر استاندارد، صفحهٔ میله‌های ارت کاپرباند را ببینید.
