معرفی کامل محصول

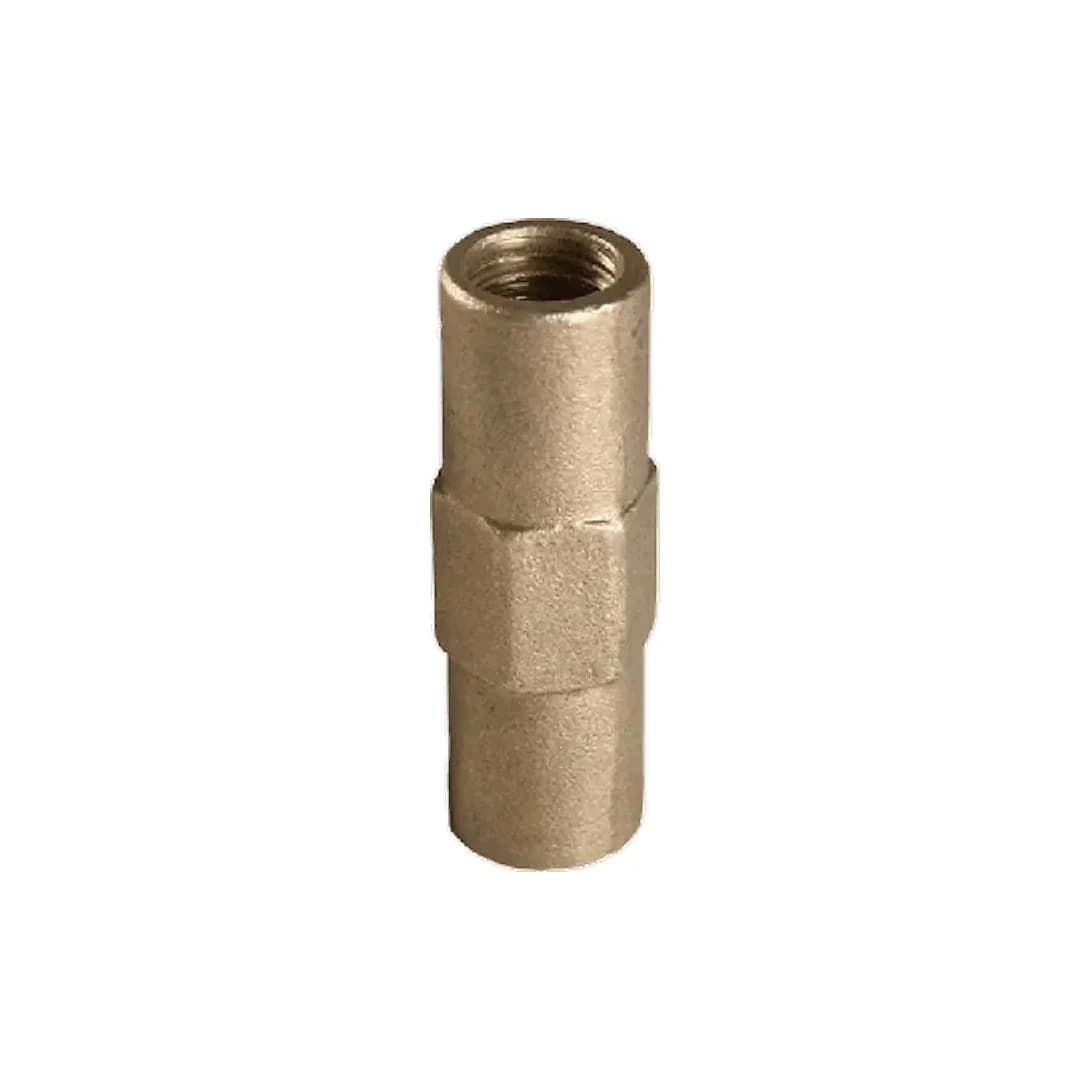

کوپلینگ برنجی میله ارت کاپرباند
کد سفارش: TCR 58 · 34 / TCH 58 · 34
کوپلینگ میله ارت دو میلهٔ ارت کاپرباند رزوهدار را به هم می‌بندد تا الکترود به عمق لازم برسد. کوپلینگ برنجی گروه کالوت رزوهٔ داخلی سرتاسری دارد؛ دو سر میله‌های ارت درون آن به هم تکیه می‌دهند و رزوهها کاملاً داخل کوپلینگ پنهان می‌مانند.
به همین دلیل نیروی ضربه هنگام کوبیدن از میلهٔ ارت بالایی مستقیم به میلهٔ ارت پایینی می‌رسد، نه از رزوهها؛ و پس از نصب، رزوه‌ای در تماس با خاک نمی‌ماند. کوپلینگ همچنین محل بستن سر ضربه‌خور بیرون‌رزوه است.
ما این کوپلینگ را از برنج پرمس در دو مدل گرد (TCR) و ششگوش (TCH) برای میله‌های ارت ۱۴٫۲ و ۱۷٫۲ میلی‌متر (5/8 و 3/4 اینچ) می‌سازیم.
اتصالی که زیر ضربه هم محکم می‌ماند
کوپلینگ حساس‌ترین نقطهٔ الکترود چندتکه است: باید ضربهٔ چکش را تحمل کند، رزوهها را سالم نگه دارد و پیوستگی الکتریکی میله‌های ارت را در خاک حفظ کند.
برنج مقاوم در برابر خوردگی
برنج پرمس در خاک پایدار است و با روکش مس میلهٔ ارت سازگار است.
حفاظت از رزوه هنگام کوبیدن
دو سر میله‌های ارت درون کوپلینگ به هم می‌رسند؛ نیروی ضربه از یکی به دیگری منتقل میشود، نه از رزوه.
گرد یا ششگوش
هر دو مدل کارکرد یکسانی دارند؛ مدل ششگوش را با آچار راحتتر می‌توان نگه داشت و سفت کرد.
پیوستگی الکتریکی میله‌های ارت
اتصال رزوه‌ای کامل، مسیر جریان را بین میله‌های ارت روکش مس پیوسته نگه می‌دارد.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | کوپلینگ اتصال میله ارت کاپرباند رزوهدار |
جنس | برنج |
مدل | گرد TCR / ششگوش TCH |
رزوه | داخلی سرتاسری، هماندازهٔ رزوهٔ میلهٔ ارت |
سایز | 5/8" و 3/4" |
کاربرد همراه | میلهٔ ارت کاپرباند ERCB و سر ضربه‌خور بیرون‌رزوه ETDH |
محصولات ما پیوسته بهبود می‌یابند و مشخصات برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، مشخصات نهایی را از کارشناسان ما استعلام کنید.
کد سفارش | سایز | مدل | میلهٔ ارت مناسب |
|---|---|---|---|
TCR 58 | 5/8" | گرد | ERCB 14.. |
TCH 58 | 5/8" | ششگوش | ERCB 14.. |
TCR 34 | 3/4" | گرد | ERCB 17.. |
TCH 34 | 3/4" | ششگوش | ERCB 17.. |
برای هر محل اتصال دو میلهٔ ارت یک کوپلینگ لازم است؛ یک کوپلینگ هم برای سر بالایی اولین میلهٔ ارت هنگام کوبیدن با سر ضربه‌خور بیرون‌رزوه.
برای نمایش بزرگ کلیک کنید

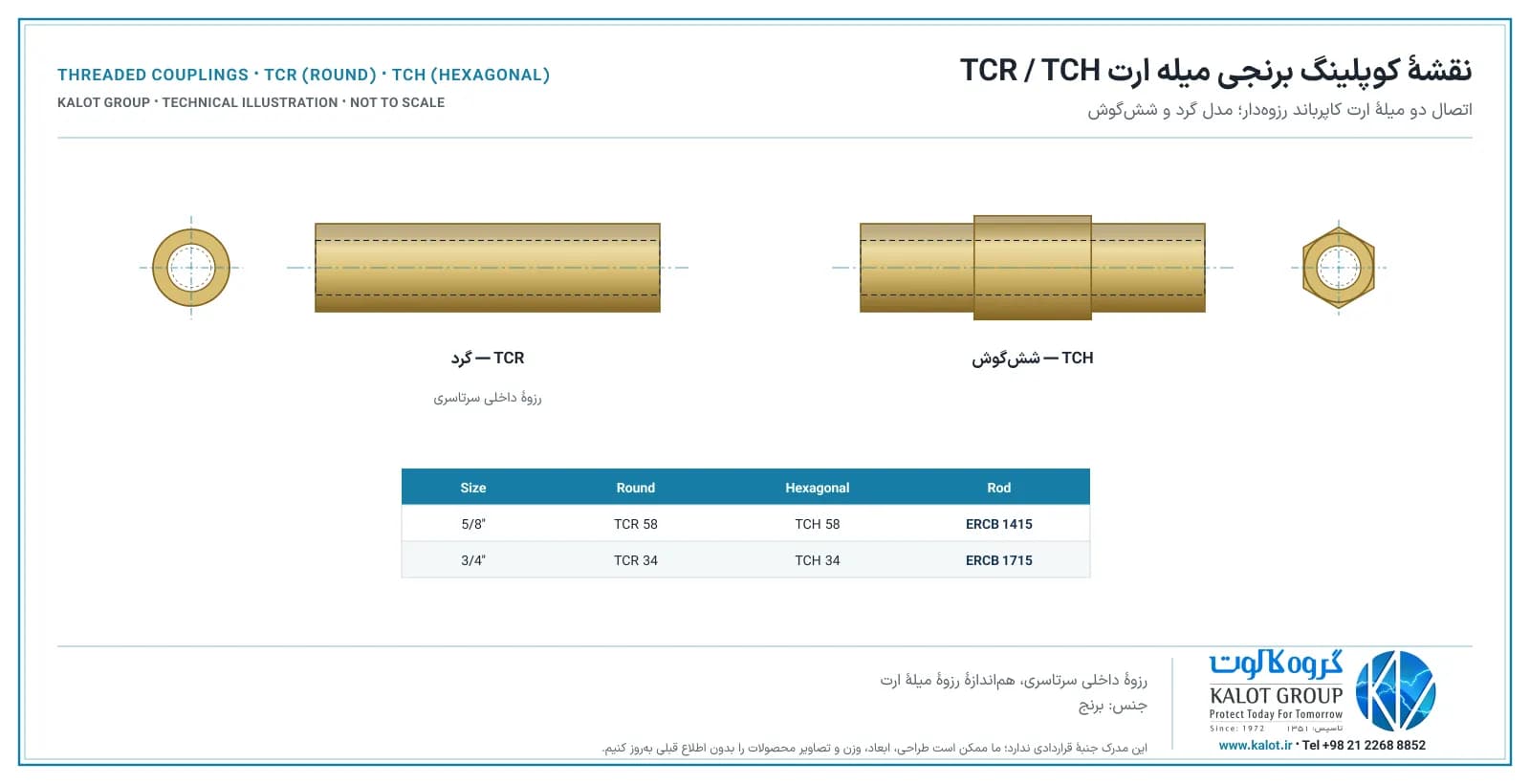

نقشهٔ کالوت کوپلینگ گرد TCR و ششگوش TCH را با رزوهٔ داخلی سرتاسری (خط‌چین) و نمای روبه‌روی هر مدل نشان می‌دهد؛ جدول، کد هر سایز و میلهٔ ارت کاپرباند مناسب آن را می‌دهد.
برای نمایش بزرگ کلیک کنید
کاربرد
- اتصال دو میلهٔ ارت کاپرباند رزوهدار برای افزایش عمق الکترود؛
- محل بستن سر ضربه‌خور بیرون‌رزوه هنگام کوبیدن.
نصب
- کوپلینگ را تا نیمهٔ طولش روی رزوهٔ میلهٔ ارت کوبیدهشده ببندید.
- میلهٔ ارت بعدی را در نیمهٔ دیگر کوپلینگ بپیچانید تا سر هر دو درون کوپلینگ به هم برسند.
- سر ضربه‌خور را در کوپلینگ بالایی ببندید و کوبیدن را ادامه دهید.
اجزای دیگر: میله ارت کاپرباند رزوهدار، سر ضربه‌خور رزوهدار و نوک فولادی رزوهدار.
نکات فنی
- دو سر میله‌های ارت روکش مس باید درون کوپلینگ کاملاً به هم برسند؛ در این حالت ضربه از یکی به دیگری منتقل میشود و رزوه آسیب نمی‌بیند.
- سایز کوپلینگ را دقیقاً با قطر اسمی میلهٔ ارت انتخاب کنید.
اگر میلهٔ ارت خوب با کوپلینگ نامناسب بسته شود، ضعیف‌ترین نقطهٔ الکترود همان کوپلینگ است. استانداردها و تجربهٔ سازندگان معتبر این ویژگی‌ها را برای کوپلینگ میلهٔ ارت لازم می‌دانند:
ویژگی | کوپلینگ مناسب | کوپلینگ نامناسب |
|---|---|---|
طول | آن‌قدر بلند که رزوهٔ هر دو میلهٔ ارت را کامل بپوشاند | کوتاه؛ بخشی از رزوه بیرون می‌ماند و در خاک می‌خورد |
تکیهٔ دو سر | سر دو میلهٔ ارت درون کوپلینگ به هم تکیه می‌دهند و ضربه از یک میلهٔ ارت به میلهٔ ارت دیگر می‌رسد | سرها به هم نمی‌رسند؛ ضربه از رزوه عبور میکند و رزوه را می‌کشد یا می‌شکند |
جنس | آلیاژ مس (مانند برنج پرمس) که در خاک پایدار است و با مس میلهٔ ارت سازگار است | آهن یا فولاد معمولی که در تماس با مس زودتر می‌خورد |
ریخته‌گری | سطح صاف، بدون ترک، حفره یا لبهٔ تیز | قطعهٔ متخلخل که زیر ضربهٔ چکش ترک می‌خورد |
رزوه | هماندازهٔ رزوهٔ میلهٔ ارت؛ با دست تا انتها بسته میشود | رزوهٔ ناهم‌اندازه یا لق که میلهٔ ارت را کج میکند |
در آزمون‌های استاندارد، دو میلهٔ ارت را با کوپلینگ به هم می‌بندند و آن را زیر ضربه‌های مکرر، کشش، خمش و شرایط خوردگی (مه نمکی و اتمسفر گوگردی) قرار می‌دهند؛ کوپلینگ نباید بشکند یا ترک بخورد و پیوستگی الکتریکی باید برقرار بماند.
استانداردهای زیر الزامات کوپلینگ و اتصال میله‌های ارت را بیان می‌کنند:
IEC 62561-2 (اجزای سیستم ارت و صاعقه‌گیر)
این استاندارد برای اتصال‌های میلهٔ ارت (کوپلینگ) و ابزار کوبیدن الزامات جداگانه دارد: اتصال باید با میلهٔ ارت سازگار و آن‌قدر محکم باشد که نیروی کوبیدن را تحمل کند؛ در اتصال رزوه‌ای، پس از نصب رزوهٔ میلهٔ ارت بیرون نمی‌ماند؛ و سر ضربه‌خور و ابزار کوبیدن طبق دستورالعمل سازنده به کار می‌روند.
IEC 60364-5-54 و IEC 62305-3
جنس و ابعاد حداقل الکترود زمین را تعیین می‌کنند؛ برای میلهٔ ارت کاپرباند قائم، قطر حداقل ۱۴ میلی‌متر و روکش مس حداقل ۲۵۰ میکرون. برای مقایسهٔ کامل میلهٔ ارت استاندارد و غیر استاندارد، صفحهٔ میله‌های ارت کاپرباند را ببینید.
NEMA GR-1 (میله‌های ارت و کوپلینگ آن‌ها)
کوپلینگ میلهٔ ارت کاپرباند در این استاندارد با آزمون‌های ضربه (۲۵ ضربهٔ پیاپی بدون شکست یا ترک)، کشش، خمش ۳۰ درجه و رسانایی سنجیده میشود؛ طول کوپلینگ هم باید رزوهٔ هر دو میلهٔ ارت را بپوشاند.
پرسش‌های متداول
کوپلینگ میله ارت چه کاربردی دارد؟
دو میلهٔ ارت کاپرباند رزوهدار را به هم وصل میکند تا الکترود به عمق بیشتری برسد و هنگام کوبیدن از رزوهها محافظت میکند.
کوپلینگ گرد بهتر است یا ششگوش؟
هر دو کارکرد یکسانی دارند؛ مدل گرد راحتتر در خاک پیش میرود و مدل ششگوش با آچار محکمتر بسته میشود.
جنس کوپلینگ چیست؟
برنج؛ مقاوم در برابر خوردگی و سازگار با روکش مس میلهٔ ارت کاپرباند.
نصب کوپلینگ چگونه است؟
کوپلینگ تا نیمه روی میلهٔ ارت کوبیدهشده بسته میشود و میلهٔ ارت بعدی در نیمهٔ دیگر آن پیچانده میشود تا سر هر دو درون کوپلینگ به هم برسند.
کدام سایز را سفارش دهم؟
هماندازهٔ قطر اسمی میلهٔ ارت روکش مس: TCR/TCH 58 برای 5/8" و TCR/TCH 34 برای 3/4".
چرا رزوهٔ میلهٔ ارت نباید بیرون از کوپلینگ بماند؟
رزوهٔ بیرونمانده در خاک زودتر خورده میشود و نقطهٔ ضعف الکترود میشود؛ کوپلینگ باید رزوهٔ هر دو میلهٔ ارت را کامل بپوشاند.
اگر سر دو میلهٔ ارت درون کوپلینگ به هم نرسد چه میشود؟
ضربهٔ چکش بهجای سر میلهٔ ارت، از رزوهها عبور میکند و ممکن است رزوهها را بکشد یا کوپلینگ را ترک بدهد؛ میلهٔ ارت را تا انتها در کوپلینگ بپیچانید.
