معرفی کامل محصول
تسمه فولادی گالوانیزه (تسمه گالوانیزه ارت) برای ارت فونداسیون و حفاظت در برابر صاعقه
کد سفارش: GST 303
تسمه گالوانیزه ارت گروه کالوت، تسمهٔ فولادی توپر ۳۰ × ۳ میلیمتری با سطح مقطع ۹۰ میلیمتر مربع و روکش گالوانیزهٔ گرم ۷۰ میکرونی است که در ارتینگ و حفاظت در برابر صاعقه، به‌عنوان هادی زمین، هادی هم‌بندی و هادی نزولی به کار میرود. پهنای تخت آن سطح تماس زیادی با بتن و خاک دارد و میان کفههای تخت بست، بی‌آنکه سوراخ شود، محکم بسته میشود. بیشترین کاربرد آن ارت فونداسیون درون بتن پی و هادی دفن‌شدهٔ شبکه‌های ارتی است که همهٔ اجزایشان فولاد گالوانیزه است.
تسمهٔ گالوانیزه را با کد سفارش GST 303 به‌صورت رول عرضه می‌کنیم و میلهٔ ارت گالوانیزه، مفتول گالوانیزه و بستهای گالوانیزهٔ هم‌جنس آن را هم می‌سازیم تا همهٔ سیستم از یک جنس باشد. فولاد گالوانیزه را در خاک به مس، برنج یا فولاد ضد زنگ وصل نکنید. اگر هادی باید از بتن پی به خاک برود، یا الکترودی کنار پی بتن‌مسلح لازم است، میلهٔ ارت فولاد ضد زنگ گرید 316 یا تسمهٔ فولاد ضد زنگ ۳۵ × ۳ گرید 316L را پیشنهاد می‌کنیم.
هادی تخت برای ارت فونداسیون و شبکه‌های ارت گالوانیزه
تسمهٔ گالوانیزه در دو جا بیشترین کاربرد را دارد: درون بتن پی، به‌صورت حلقهٔ بسته و متصل به آرماتور، و در شبکهٔ ارتی که میلهٔ ارت، هادی و بست‌هایش همه فولاد گالوانیزه‌اند. برای انتخاب درست، جای اجرا (بتن، خاک یا هوا) و جنس فلزهای اطراف را بسنجید؛ کارشناسان ما در این انتخاب همراه شما هستند.
- تسمهٔ فولادی توپر ۳۰ × ۳ میلیمتر؛ سطح مقطع ۹۰ میلیمتر مربع
- روکش گالوانیزهٔ گرم ۷۰ میکرونی؛ لبه‌های گرد؛ عرضه به‌صورت رول
- ارت فونداسیون، شبکهٔ ارت گالوانیزه و هادی نزولی
- هم‌جنس با میلهٔ ارت، مفتول و بستهای گالوانیزهٔ کالوت
درون بتن فونداسیون
تسمهٔ گالوانیزه را به‌صورت حلقهٔ بسته در بتن پی، با دست‌کم ۵ سانتی‌متر پوشش بتن از همهٔ طرف و متصل به آرماتور اجرا می‌کنیم؛ انشعاب‌ها درون ستون یا دیوار بتنی به بالاتر از سطح زمین یا داخل ساختمان می‌رسند، نه از میان خاک.
در شبکهٔ ارت تمام‌گالوانیزه
تسمه، میله‌های ارت گالوانیزه را در خاک به هم و به سازه‌های فولادی گالوانیزه‌ای که پایهٔ آن‌ها به آرماتور بتن وصل نیست، وصل می‌کند؛ با بستهای گالوانیزهٔ کالوت و بدون هیچ قطعهٔ مسی یا برنجی. هادی بالارونده هم فولاد گالوانیزه است، نه هادی سبز و زرد.
هم‌جنس با میلهٔ ارت، مفتول و بستهای گالوانیزه
میلهٔ ارت گالوانیزه، مفتول گالوانیزه، بست U گالوانیزه و بست گالوانیزهٔ تسمه به میلهٔ ارت ما با این تسمه یک سیستم یکپارچه می‌سازند؛ مبحث ۱۳ مقررات ملی ساختمان هم‌بندی فولاد گالوانیزه با فولاد گالوانیزه را مناسب می‌داند.
۹۰ میلیمتر مربع، ضخامت ۳ میلیمتر
سطح مقطع اسمی و ضخامت تسمهٔ GST 303 بر پایهٔ الزامات IEC 62561-2:2018، IEC 60364-5-54 و مبحث ۱۳ برای تسمهٔ فولادی گالوانیزهٔ گرم در خاک انتخاب شده است؛ همین تسمه از کمترین اندازهٔ لازم برای تسمهٔ درون بتن و هادی نزولی هم بیشتر است.
نقشه‌ها و دیتاشیت
دیتاشیت تسمهٔ گالوانیزه (PDF)نقشهٔ مقطع و رول، جزئیات اجرای ارت فونداسیون، شماتیک ارت فونداسیون، شماتیک شبکهٔ ارت گالوانیزه با میلهٔ ارت، حالت‌های اتصال و مراحل اجرا را با فایل PDF کنار دیتاشیت می‌بینید.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع محصول | تسمهٔ فولادی توپر با روکش گالوانیزه؛ هادی زمین، هادی هم‌بندی و هادی نزولی |
جنس | فولاد با روکش گالوانیزهٔ گرم (روی) |
ضخامت روکش | ۷۰ میکرون |
ابعاد | ۳۰ × ۳ میلیمتر، با لبه‌های گرد |
سطح مقطع | ۹۰ میلیمتر مربع |
وزن هر متر | ۰٫۷۳ کیلوگرم |
شکل عرضه | رول |
کد سفارش | GST 303 |
بست‌ها | بست U گالوانیزه (تسمه تا پهنای ۳۰ روی میلهٔ ارت یا میلگرد با قطر روی آج ۱۴ تا ۳۴ میلیمتر)، بست گالوانیزهٔ تسمه به میلهٔ ارت و مفتول (تسمهٔ ۲۵ تا ۳۰ روی هادی گرد ۸ تا ۱۶) و بست چندمنظورهٔ گالوانیزه برای اتصال تسمه به تسمه؛ درون بتن، بست چندمنظورهٔ فولاد ضد زنگ هم به کار میرود |
سازگاری | با میلهٔ ارت، مفتول و بست گالوانیزه؛ درون بتن با میلگرد آرماتور و بست فولاد ضد زنگ؛ بدون مس و برنج |
کاربرد اصلی | ارت فونداسیون؛ شبکهٔ ارت تمام‌گالوانیزه در خاک؛ هم‌بندی آرماتور و سازه؛ هادی نزولی روی دکل و سازه‌های فولادی گالوانیزه |
مبنای طراحی | سطح مقطع اسمی و ضخامت بر پایهٔ الزامات IEC 62561-2:2018، IEC 60364-5-54 و مبحث ۱۳ مقررات ملی ساختمان |
کد، ابعاد و وزن تسمه گالوانیزه ارت
کد سفارش | پهنا W (mm) | ضخامت t (mm) | سطح مقطع (mm²) | وزن هر متر (kg) |
|---|---|---|---|---|
GST 303 | 30 | 3 | 90 | 0.73 |
تسمهٔ گالوانیزه به‌صورت رول عرضه میشود؛ W پهنا و t ضخامت تسمه است. وزن هر متر از ابعاد اسمی، با لبه‌های گرد و روکش گالوانیزهٔ گرم ۷۰ میکرونی، محاسبه شده است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
نقشهٔ مقطع و رول
دانلود نقشهٔ مقطع و رول (PDF)

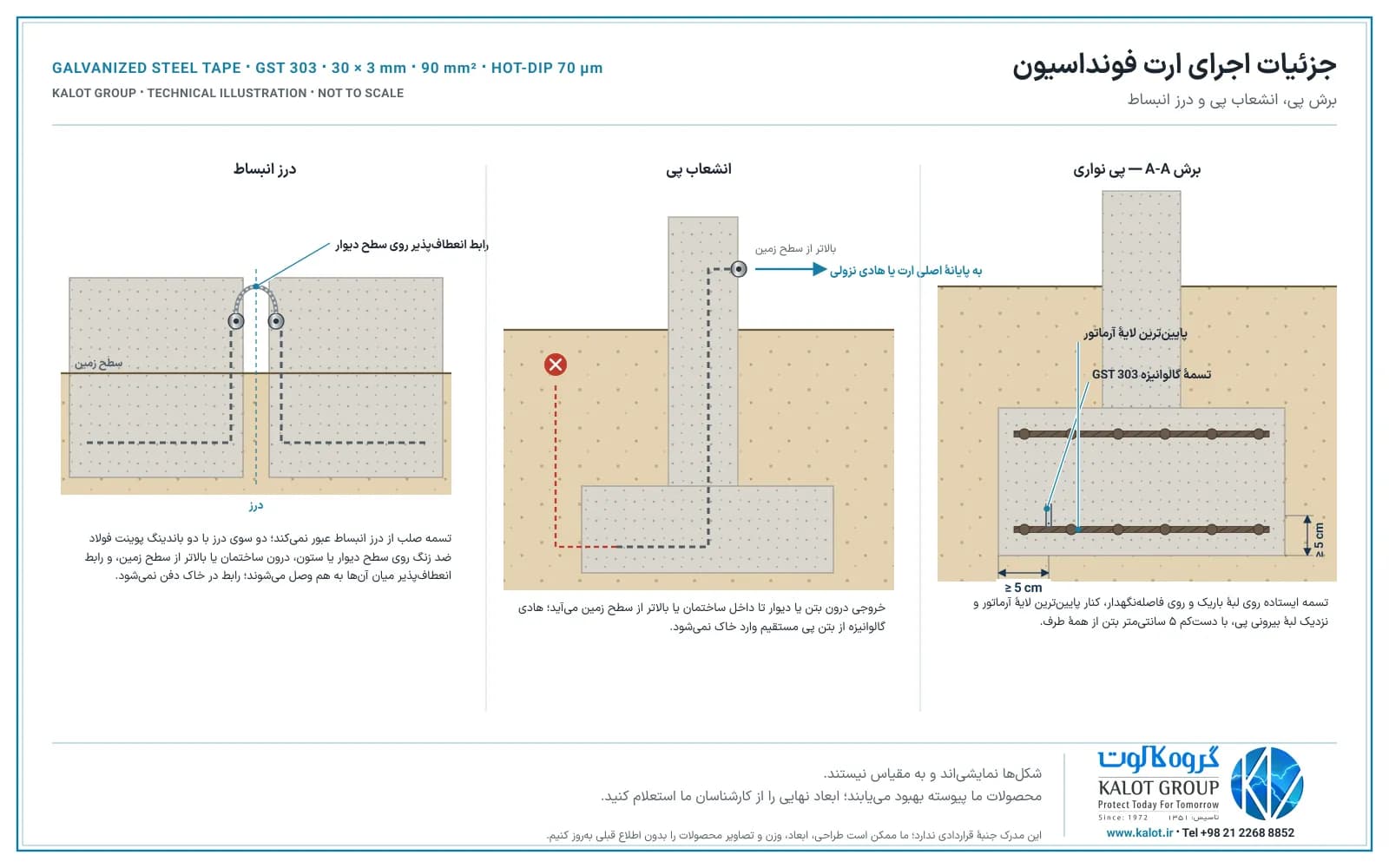

جزئیات اجرای ارت فونداسیون
دانلود جزئیات اجرای ارت فونداسیون (PDF)

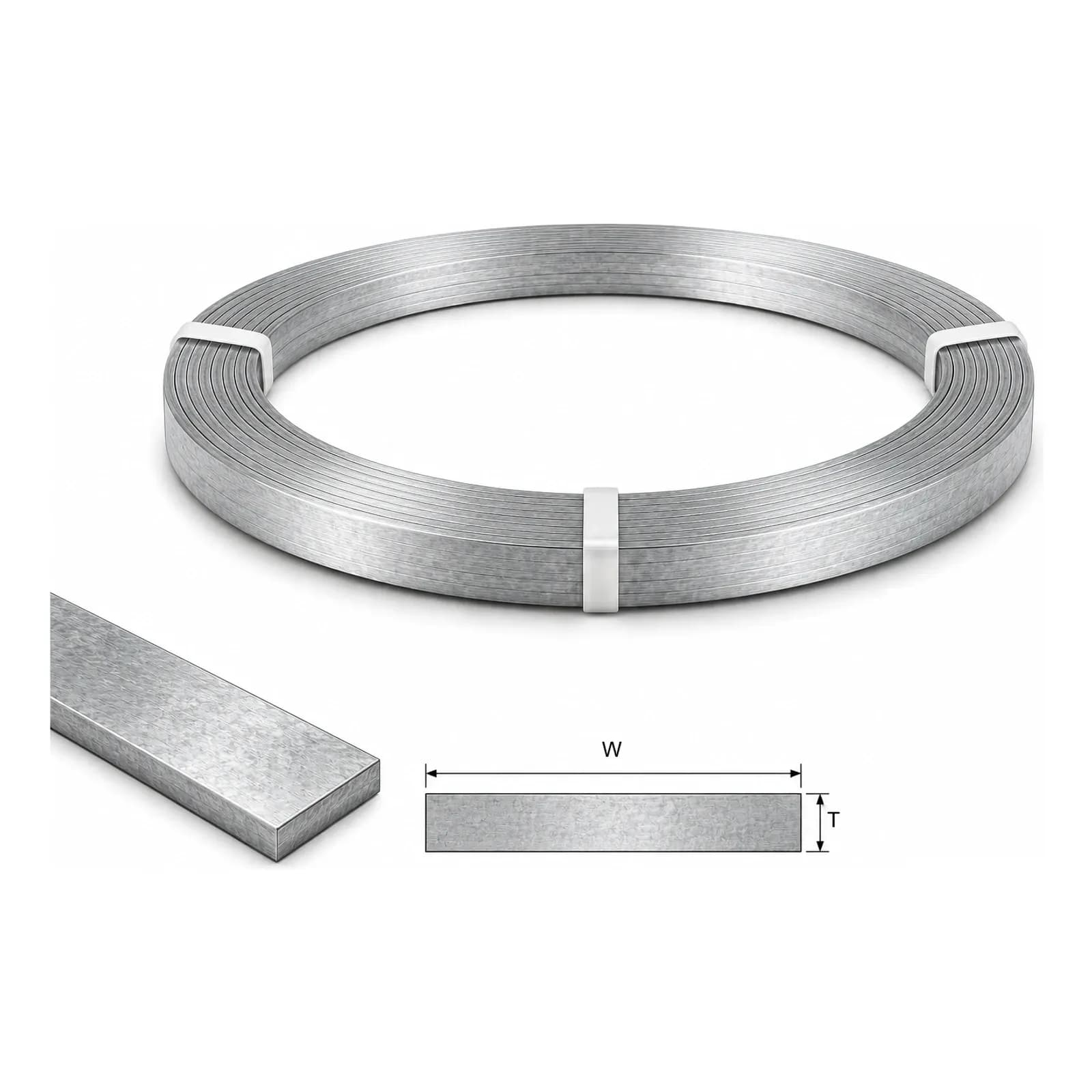

ساختار و شکل عرضهٔ تسمهٔ گالوانیزه
تسمهٔ GST 303 نواری فولادی و توپر با لبه‌های گرد، به پهنای ۳۰ و ضخامت ۳ میلیمتر است که روکش گالوانیزهٔ گرم ۷۰ میکرونی آن را می‌پوشاند. روی در خاک و هوا از فولاد فعال‌تر است و به‌صورت فداشونده از آن محافظت می‌کند؛ اگر روکش جایی خراش بردارد، روی اطراف همچنان از فولاد محافظت می‌کند. تسمه به‌صورت رول عرضه میشود و در محل کار باز، صاف و به اندازهٔ لازم بریده میشود؛ جای برش را با رنگ غنی از روی ترمیم کنید. سطح مقطع ۹۰ میلیمتر مربع و ضخامت ۳ میلیمتر، اندازه‌ای است که IEC 62561-2:2018، IEC 60364-5-54 و مبحث ۱۳ برای تسمهٔ فولادی گالوانیزهٔ گرم در خاک می‌خواهند و روکش ۷۰ میکرونی آن از کمترین ضخامت ۶۳ میکرونی که IEC 60364-5-54 و مبحث ۱۳ می‌خواهند بیشتر است؛ کمترین اندازهٔ لازم برای تسمهٔ درون بتن و هادی نزولی از این کمتر است.
برای نمایش بزرگ کلیک کنید
کاربردهای تسمه گالوانیزه ارت در ارتینگ و حفاظت در برابر صاعقه
- ارت فونداسیون (الکترود پی): حلقهٔ بسته در بتن پی، با دست‌کم ۵ سانتی‌متر پوشش بتن و متصل به آرماتور؛ سیستم ارتینگ بر اساس ارت فونداسیون را ببینید.
- هم‌بندی آرماتور و سازه: اتصال آرماتور پی و ستون‌ها به سیستم زمین؛ هم‌بندی و هم‌پتانسیل‌سازی را ببینید.
- هادی دفن‌شدهٔ شبکهٔ ارت گالوانیزه: اتصال میله‌های ارت گالوانیزه به هم در عمق ۷۰ تا ۸۰ سانتی‌متری خاک.
- حلقهٔ ارت دکل، حصار و سازهٔ فولادی گالوانیزه: جایی که هیچ فولادی درون بتن، از جمله آرماتور پی دکل که به پیچ‌های مهاری یا پایهٔ سازه وصل است، به هادی دفنشده وصل نیست.
- الکترود افقی در خاک سنگی یا پرمقاومت: جایی که کوبیدن میلهٔ ارت ممکن نیست، تسمه در ترانشه کشیده میشود و دور آن را میتوان با مواد کاهندهٔ GIM پر کرد.
- هادی نزولی: روی دکل‌ها و سازه‌های فولادی گالوانیزه، هم‌جنس با سازه؛ برای هادی نزولی روی دیوار و نما، مفتول گالوانیزه را پیشنهاد می‌کنیم. هادی مسی را هرگز بالاتر از قطعات گالوانیزه نصب نکنید.
- هادی بالارونده در سیستم گالوانیزه: از دریچهٔ ارت تا سازه یا محل اندازه‌گیری، فولاد گالوانیزه به‌جای هادی سبز و زرد.
شماتیک ارت فونداسیون با تسمهٔ گالوانیزه
دانلود شماتیک ارت فونداسیون (PDF)

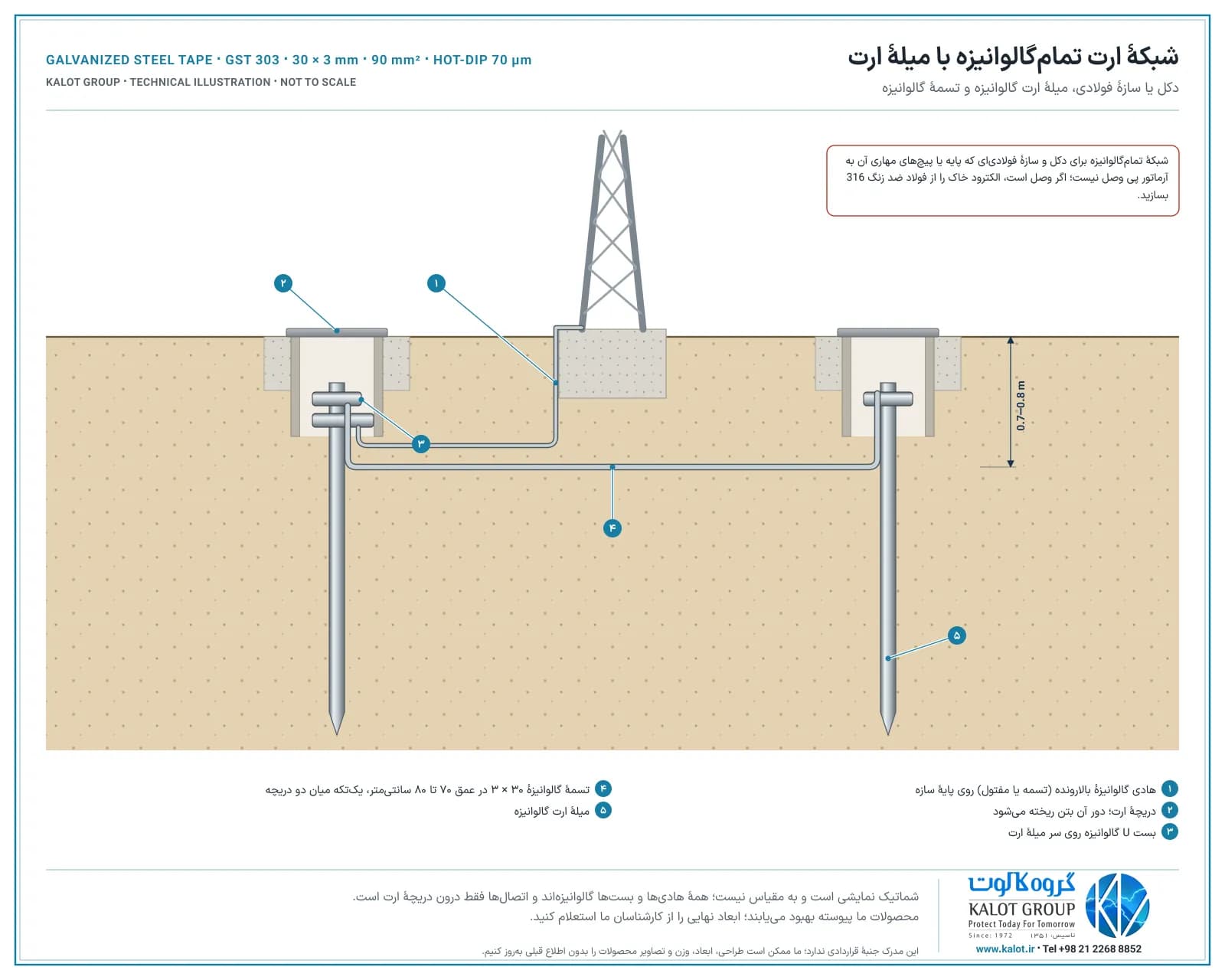

شبکهٔ ارت تمام‌گالوانیزه با میلهٔ ارت
دانلود شماتیک شبکهٔ ارت گالوانیزه (PDF)

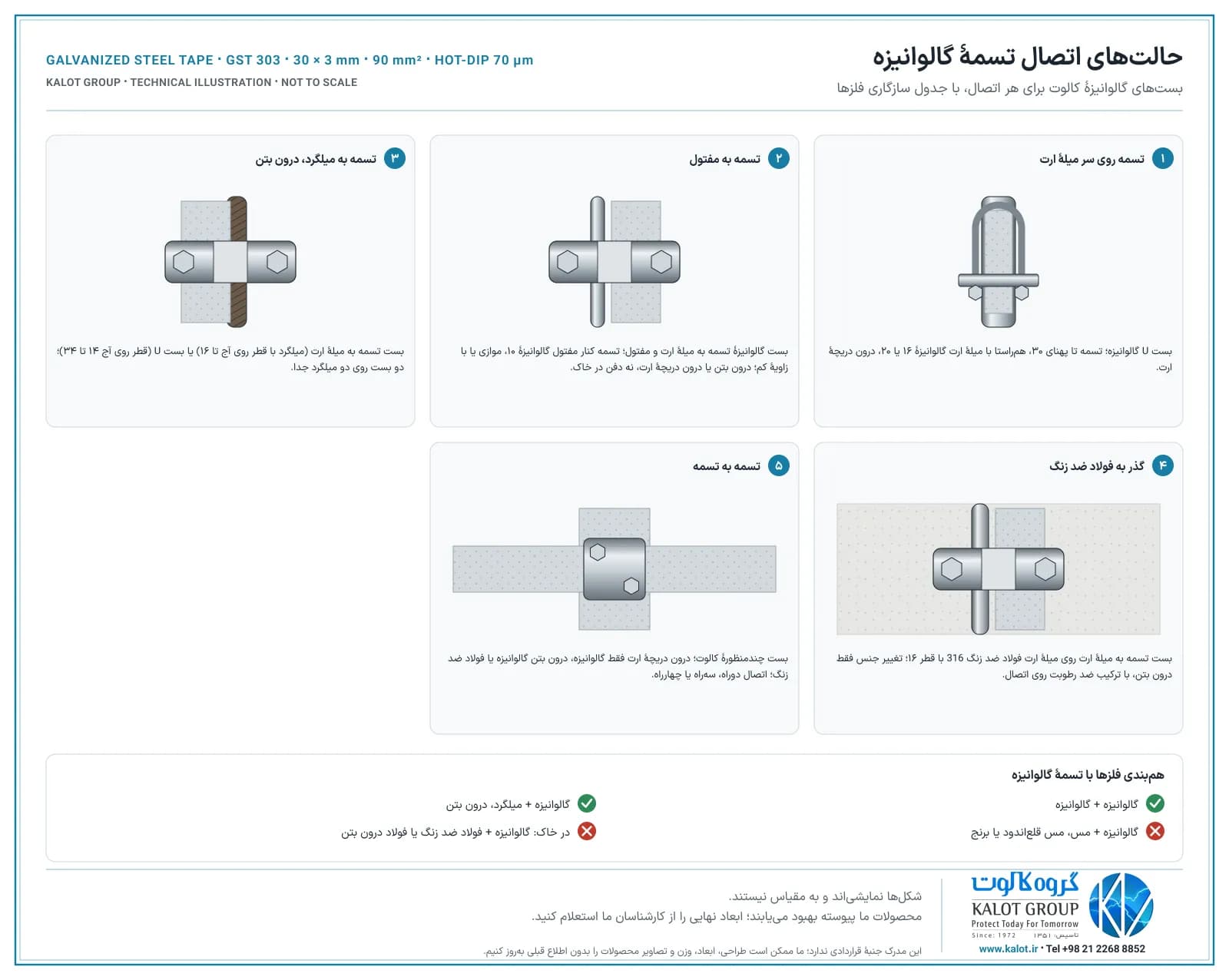

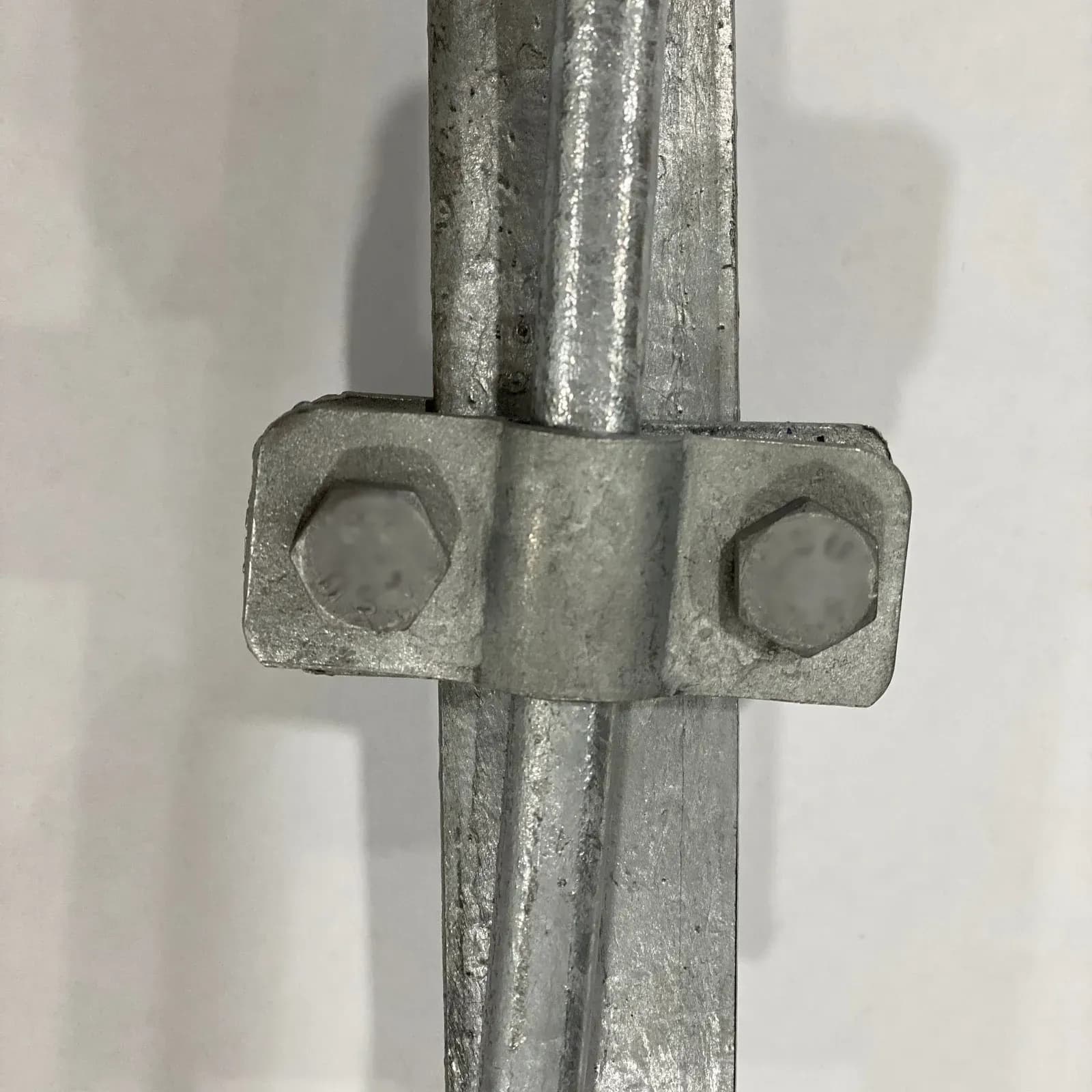

حالت‌های اتصال تسمهٔ گالوانیزه با بستهای گالوانیزهٔ کالوت
دانلود حالت‌های اتصال (PDF)
مراحل اجرای تسمهٔ گالوانیزه
- مسیر تسمه را طبق نقشهٔ ارت مشخص کنید: حلقهٔ بسته در پی ساختمان، یا هادی دفنشده میان میله‌های ارت گالوانیزه. همهٔ اجزای شبکه (میلهٔ ارت، هادی و بست) را گالوانیزه انتخاب کنید و جای هر انشعاب و هر اتصال را پیش از کار علامت بزنید.
- تسمه را از رول باز کنید و بدون ضربهٔ چکش روی روکش صاف کنید. در گوشهها و تغییر مسیرها، تسمه را با ابزار خم‌کن و با شعاع ملایم خم کنید، نه اینکه ببرید و دوباره وصل کنید؛ هر اتصال کمتر، یک نقطهٔ ضعف کمتر است.
- در پی: تسمه را روی فاصله‌نگهدار طوری مهار کنید که دست‌کم ۵ سانتی‌متر بتن از همهٔ طرف آن را بپوشاند؛ قرار دادن تسمه روی لبه به پر شدن بتن زیر آن کمک می‌کند. تسمه را با فاصلهٔ حداکثر ۲ متر به آرماتور ببندید و اتصالهایی را که در بتن میمانند با دو بست روی دو میلگرد جدا اجرا کنید. شاخه‌ها و تقاطع‌های تسمه را درون بتن با بست چندمنظورهٔ گالوانیزه یا فولاد ضد زنگ کالوت، به‌صورت دوراه، سهراه یا چهارراه، به هم ببندید. از اتصال گُوه‌ای و بستن تسمه فقط با سیم آرماتوربندی پرهیز کنید.
- انشعاب‌ها را درون ستون یا دیوار بتنی به بالاتر از سطح زمین یا داخل ساختمان برسانید؛ هادی گالوانیزه از بتن پی مستقیم وارد خاک نمی‌شود. هر جا مسیر باید از خاک بگذرد، آن را با میلهٔ ارت فولاد ضد زنگ ۱۶ میلیمتری گرید 316 یا تسمهٔ فولاد ضد زنگ ۳۵ × ۳ گرید 316L اجرا کنید و تغییر جنس را درون بتن انجام دهید: به میلهٔ ارت با بست گالوانیزهٔ تسمه به میلهٔ ارت و به تسمه با بست چندمنظورهٔ کالوت؛ محل این اتصال را پیش از بتن‌ریزی کاملاً با ترکیب ضد رطوبت بپوشانید.
- پیش از بتن‌ریزی، پیوستگی الکتریکی حلقه و انشعاب‌ها را اندازه بگیرید و مسیر تسمه و هر اتصال را با نقشه و عکس ثبت کنید.
- شبکهٔ ارت گالوانیزه در خاک: ترانشه را به عمق ۷۰ تا ۸۰ سانتی‌متر و زیر عمق یخ‌زدگی بکنید، تسمه را در کف آن بگذارید و با خاک نرم و مرطوب، بدون سنگ، نخالهٔ ساختمانی و زغال، بپوشانید و بکوبید. در خاک سنگی یا پرمقاومت، دور تسمه را با مواد کاهندهٔ GIM پر کنید.
- تسمه را میان دو دریچهٔ ارت یکتکه بکشید و اتصال‌ها را فقط درون دریچهٔ ارت بسازید: تسمه را با بست U گالوانیزه روی سر میلهٔ ارت گالوانیزه ببندید و دور دریچهٔ ارت بتن بریزید. مهرهها را طبق دستورالعمل سازنده سفت کنید و هیچ بست یا هادی مسی و برنجی به کار نبرید.
- محل هر برش، سوراخ یا جوش را با رنگ غنی از روی ترمیم کنید؛ روکش روی در این نقطه‌ها از بین رفته است.
- پس از اجرا، انشعاب‌ها را به پایانهٔ اصلی ارت و به محل اتصال هادی‌های نزولی وصل کنید، مقاومت زمین را اندازه بگیرید و نتیجه را با تاریخ در پروندهٔ سیستم ارت ثبت کنید.
دانلود مراحل نصب (PDF)
ابزار نصب
آچار تخت یا رینگی برای مهرهٔ بست‌ها، ابزار خم‌کن تسمه، اره‌آهن‌بر یا قیچی تسمه‌بر، فاصله‌نگهدار بتن، رنگ غنی از روی، دستگاه اندازه‌گیری پیوستگی (میلی‌اهم‌متر)، دستگاه اندازه‌گیری مقاومت زمین و دوربین برای ثبت مسیر پیش از بتن‌ریزی یا پر کردن ترانشه.
کنترل پیوستگی، اندازه‌گیری و بازدید
اتصال‌های درون بتن و ترانشه پس از بتن‌ریزی یا پر شدن دیده نمی‌شوند؛ پس پیش از آن، مسیر تسمه و هر اتصال را کنترل کنید و با نقشه و عکس ثبت کنید، طوری که شمارهٔ محور یا برچسبی کنار اتصال در عکس دیده شود. پس از اجرا، پیوستگی هر انشعاب و مقاومت زمین را بسنجید و نتیجه را با تاریخ در پروندهٔ سیستم ارت نگه دارید. IEC 62305-3:2010 بیشترین فاصلهٔ بازدید سیستم حفاظت در برابر صاعقه را در سطح حفاظت I و II، بازدید چشمی هر سال و بازرسی کامل هر ۲ سال، و در سطح حفاظت III و IV، بازدید چشمی هر ۲ سال و بازرسی کامل هر ۴ سال پیشنهاد می‌کند؛ برای سازه‌های حساس، مانند ساختمان‌های اداری و تجاری و جاهای پرجمعیت، بازرسی کامل هر سال، و برای سازه‌هایی با خطر مواد منفجره، بازدید چشمی هر ۶ ماه و آزمون الکتریکی هر سال. همین استاندارد بازدید چشمی دست‌کم سالی یک بار را توصیه می‌کند؛ در محیط‌های خورنده فاصلهٔ بازدیدها را کوتاه‌تر کنید. در هر بازدید، بخش‌های در دسترس، به‌ویژه محل خروج تسمه از بتن و اتصال‌های درون دریچهٔ ارت، را از نظر سفتی مهره، سلامت روکش روی و نشانهٔ خوردگی (زنگ سفید روی یا زنگ قرمز فولاد) ببینید و هر جای آسیب‌دیده را ترمیم کنید. برای روش اندازه‌گیری، مقاومت پایانهٔ زمین چگونه اندازه‌گیری میشود را ببینید.
انتخاب و استعلام قیمت تسمهٔ گالوانیزه
برای استعلام قیمت تسمهٔ گالوانیزه، کد سفارش GST 303، طول مورد نیاز به متر و متعلقات لازم (میلهٔ ارت گالوانیزه، بست U گالوانیزه، بست گالوانیزهٔ تسمه به میلهٔ ارت، مفتول گالوانیزه، مواد کاهندهٔ GIM و دریچهٔ ارت) را برای کارشناسان ما بفرستید. اگر جای اجرا (درون بتن پی، در خاک یا روی سازه)، نوع خاک و نقشهٔ ارت را هم بفرستید، کارشناسان ما در گروه کالوت در انتخاب اندازه و بستهای هم‌جنس همراه شما هستند. اگر پروژه در منطقهٔ ساحلی است یا آب زیرزمینی شور دارد، پیش از انتخاب قطعات گالوانیزه با کارشناسان ما مشورت کنید.
برای نمایش بزرگ کلیک کنید
مقاومت هادی دفنشده بیش از هر چیز به طول آن و مقاومت ویژهٔ خاک بستگی دارد؛ پهنا و عمق اثر کمتری دارند. با این حال، پیرامون مقطع تسمهٔ ۳۰ × ۳، ۶۶ میلیمتر است، بیش از دو برابر مفتول ۱۰ میلیمتری (۳۱ میلیمتر)، و با همان طول، مقاومت زمین آن کمی کمتر است. تسمه میان کفههای تخت بست جا میافتد و بی‌سوراخ‌کاری بسته میشود. روی در خاک و هوا از فولاد فعال‌تر است و از فولاد زیر خود به‌صورت فداشونده محافظت می‌کند؛ سرعت مصرف آن در خاک خنثی و با زهکشی خوب کم و در خاک اسیدی، آلی، رسی و مرطوب، شور و پرکلرید زیاد است. درون بتن، فولاد گالوانیزه‌ای که بیش از ۵ سانتی‌متر بتن دورش را گرفته، به گفتهٔ IEC 60364-5-54 در برابر خوردگی به‌خوبی محافظت میشود. فولاد گالوانیزه در خاک نسبت به مس و فولاد درون بتن فلز فعال‌تری است؛ برای همین همهٔ اجزای شبکهٔ ارت گالوانیزه را از فولاد گالوانیزه انتخاب می‌کنیم و گذر از بتن به خاک را با فولاد ضد زنگ 316 انجام می‌دهیم. در میان تسمه‌های ارت ما، تسمهٔ گالوانیزه کمترین ارزش فلز را دارد.
مزایای تسمهٔ گالوانیزهٔ کالوت
- اقتصادی: کمترین ارزش فلز در میان تسمه‌های ارت کالوت؛ مناسب شبکه‌های بزرگ و طول‌های زیاد.
- هم‌جنس با سیستم گالوانیزه: با میلهٔ ارت گالوانیزه، مفتول گالوانیزه و بستهای گالوانیزهٔ کالوت یک سیستم یکپارچه می‌سازد.
- سطح تماس بیشتر: پیرامون مقطع ۶۶ میلیمتری، بیش از دو برابر مفتول ۱۰ میلیمتری؛ تماس بیشتر با بتن و خاک.
- اتصال بی‌سوراخ: با بستهای گالوانیزهٔ ما، تسمه میان کفه‌ها گرفته میشود و سطح مقطعش کامل می‌ماند.
- یک هادی برای پی، خاک و سازه: الکترود پی، هم‌بندی آرماتور، هادی دفن‌شدهٔ شبکهٔ گالوانیزه و هادی نزولی روی سازه‌های گالوانیزه.
- روکش ۷۰ میکرونی و لبه‌های گرد: روکش گالوانیزهٔ گرم ۷۰ میکرونی، بیشتر از کمترین ضخامت ۶۳ میکرونی که IEC 60364-5-54 و مبحث ۱۳ برای تسمهٔ گالوانیزه در خاک می‌خواهند، با لبه‌های گرد.
- سطح مقطع بر پایهٔ الزامات: ۹۰ میلیمتر مربع اسمی با ضخامت ۳ میلیمتر، بر پایهٔ الزامات IEC 62561-2:2018، IEC 60364-5-54 و مبحث ۱۳ برای تسمهٔ فولادی گالوانیزهٔ گرم در خاک.
انتخاب تسمه بر پایهٔ نقش آن در طرح
نقش هادی | جای اجرا | کمترین اندازهٔ تسمهٔ فولادی گالوانیزهٔ گرم در استانداردها | پیشنهاد ما |
|---|---|---|---|
هادی نزولی | روی دکل و سازهٔ فولادی گالوانیزه | تسمهٔ ۵۰ میلیمتر مربع (ضخامت پیشنهادی ۲٫۵) | GST 303 |
هادی هم‌بندی و هادی اتصال زمین | درون بتن و در هوا | فولاد ۵۰ میلیمتر مربع | GST 303 |
الکترود پی (حلقهٔ درون بتن و انشعاب‌های آن) | درون بتن | تسمهٔ ۷۵ میلیمتر مربع با ضخامت ۳ | GST 303 |
هادی دفنشده و حلقهٔ ارت در خاک | خاک، عمق ۷۰ تا ۸۰ سانتی‌متر | تسمهٔ ۹۰ میلیمتر مربع با ضخامت ۳ و روکش ۶۳ میکرون | GST 303، در شبکه‌های تمام‌گالوانیزه‌ای که فولاد درون بتن به آن وصل نیست |
اندازه‌ها از IEC 62561-2:2018، IEC 62305-3:2010، IEC 60364-5-54 و مبحث ۱۳ مقررات ملی ساختمان است؛ اندازهٔ نهایی هر هادی را طرح تعیین می‌کند. برای جنس هادی‌ها و الکترودها، جنس الکترودهای زمین را ببینید.
این محصولات را هم ببینید
محصول | چه زمانی |
|---|---|
الکترود قائم هم‌جنس؛ تسمه، میله‌های ارت را در خاک به هم وصل می‌کند. | |
هادی گرد ۱۰ میلیمتری برای ارت فونداسیون، هادی نزولی و هادی بالارونده. | |
اتصال تسمه به مفتول، میلگرد و میلهٔ ارت ۱۶ میلیمتری، بی‌آنکه تسمه سوراخ شود. | |
اتصال تسمه تا پهنای ۳۰ میلیمتر به سر میلهٔ ارت یا میلگرد. | |
برای گذر از بتن پی به خاک و خاک‌های خورنده؛ در خاک، گرید 316L در اندازهٔ ۳۵ × ۳. | |
الکترود کنار پی بتن‌مسلح؛ گرید 316 در خاک. | |
برای ترانشه در خاک سنگی یا پرمقاومت. | |
برای اتصال قابل بازدید روی سر میلهٔ ارت؛ دور آن بتن ریخته میشود. | |
دریچهٔ سبک برای همان اتصال؛ دور آن هم بتن ریخته میشود. |
IEC 62561-2:2018 (اجزای سیستم حفاظت در برابر صاعقه؛ هادی‌ها و الکترودهای زمین) برای تسمهٔ توپر فولادی گالوانیزهٔ گرم، کمترین سطح مقطع الکترود زمین را ۹۰ میلیمتر مربع با ضخامت پیشنهادی ۳ میلیمتر و کمترین سطح مقطع هادی گیرنده و نزولی را ۵۰ میلیمتر مربع با ضخامت پیشنهادی ۲٫۵ میلیمتر آورده و رواداری ساخت سطح مقطع را منفی ۳ درصد می‌داند. سطح مقطع اسمی و ضخامت تسمهٔ GST 303 بر پایهٔ الزامات این استاندارد انتخاب شده است.
IEC 60364-5-54:2011 (آرایش‌های اتصال به زمین و هادی‌های حفاظتی) برای تسمهٔ فولادی گالوانیزهٔ گرم در خاک، سطح مقطع ۹۰ میلیمتر مربع، ضخامت ۳ میلیمتر و روکش روی ۵۰۰ گرم بر متر مربع (۶۳ میکرون) را می‌خواهد و تسمه را نوردشده یا برش‌خورده با لبه‌های گرد می‌خواهد (روکش تسمهٔ ما ۷۰ میکرون است و لبه‌هایش گرد است)؛ برای تسمهٔ فولادی درون بتن، ۷۵ میلیمتر مربع با ضخامت ۳ میلیمتر کافی است. پیوست همین استاندارد برای الکترود پی، پوشش بتن بیش از ۵ سانتی‌متر، قرار دادن تسمه روی لبه، اتصال به آرماتور با فاصلهٔ حداکثر ۲ متر و ثبت نقشه و عکس پیش از بتن‌ریزی را توصیه می‌کند، و متن اصلی آن می‌خواهد اتصالی از فولاد گالوانیزهٔ گرم که از الکترود پی بیرون می‌آید، در خاک دفن نشود.
IEC 62305-3:2010 (حفاظت سازه‌ها در برابر صاعقه) کمترین سطح مقطع تسمهٔ توپر فولادی گالوانیزهٔ گرم را برای الکترود زمین ۹۰ و برای هادی نزولی ۵۰ میلیمتر مربع می‌داند. این استاندارد فولاد گالوانیزه را در هوا، در بتن و در خاک کم‌خورنده قابل قبول می‌داند، یادآوری می‌کند که اتصال گالوانیک با مس می‌تواند آن را از بین ببرد و قطعهٔ مسی نباید بالاتر از قطعهٔ گالوانیزه نصب شود. به گفتهٔ همین استاندارد، تسمهٔ گالوانیزه را میتوان درون بتن پی مستقیم به میلگردها وصل کرد، ولی الکترودی که در خاک به فولاد درون بتن وصل میشود، باید از فولاد ضد زنگ یا مس باشد؛ و فولاد گالوانیزهٔ درون بتن را در مناطق ساحلی و جایی که آب زیرزمینی شور است توصیه نمیکند. همین استاندارد یادآوری می‌کند که فولاد گالوانیزه در خاک رسی یا مرطوب ممکن است خورده شود و، چون رفتار روکش روی درون بتن به شرایط بتن و آب زیرزمینی بستگی دارد، به‌کارگیری فولاد گالوانیزه درون بتن را پس از بررسی شرایط پروژه توصیه می‌کند.
IEC 62305-3:2010 حلقهٔ ارت را ترجیحاً دست‌کم ۰٫۵ متر زیر زمین می‌خواهد؛ IEC 60364-5-54 هم یادآوری می‌کند که آرایش‌های زمین اضافه دور و نزدیک ساختمانی که الکترود پی دارد، از فولادی غیر از فولاد گالوانیزهٔ گرم ساخته شوند. برای همین، تسمهٔ گالوانیزه را در خاک فقط برای شبکه‌های تمام‌گالوانیزهٔ دکل و سازهٔ فولادی به کار می‌بریم.
مبحث ۱۳ مقررات ملی ساختمان (ویرایش ۱۳۹۵) برای تسمهٔ فولاد گالوانیزهٔ گرم با لبه‌های گرد، سطح مقطع ۹۰ میلیمتر مربع، ضخامت ۳ میلیمتر و پوشش ۶۳ میکرون و برای تسمهٔ فولادی درون بتن، ۷۵ میلیمتر مربع با ضخامت ۳ میلیمتر را تعیین می‌کند و الکترودهای افقی را در عمق ۰٫۵ تا ۰٫۸ متری زمین می‌خواهد. در جدول سازگاری فلزها، وقتی فولاد گالوانیزه الکترود با سطح کوچکتر است، هم‌بندی آن را با فولاد گالوانیزه مناسب و با فولاد درون بتن، مس، مس قلع‌اندود و فولاد ضد زنگ با سطح بزرگ‌تر نامناسب می‌داند. سطح مقطع اسمی و ضخامت تسمهٔ GST 303 بر پایهٔ الزامات این مبحث انتخاب شده است.
دستورالعمل اجرای سیستم زمین در ساختمان‌ها هم برای تسمهٔ فولاد گالوانیزهٔ گرم ۹۰ میلیمتر مربع، ضخامت ۳ میلیمتر و پوشش ۶۳ میکرون را می‌خواهد، الکترود افقی را زیر عمق یخ‌زدگی و دست‌کم در عمق ۰٫۷ متری اجرا می‌کند و یادآوری می‌کند که تسمه پیش از گالوانیزه بریده و سوراخ میشود و اگر پس از آن بریده یا سوراخ شود، محل آن دوباره گالوانیزه یا با پوشش مناسب، مانند رنگ با پایهٔ روی، محافظت میشود.
BS 7430:2011 (آیین کار اتصال به زمین) ضخامت تسمهٔ دفن‌شدهٔ بی‌حفاظ را دست‌کم ۳ میلیمتر می‌خواهد، سوراخ کردن تسمه برای پیچی با قطر بیش از یکسوم پهنای آن را مجاز نمیداند و یادآوری می‌کند که الکترود فولاد گالوانیزهٔ لخت نباید به مس یا فولاد درون بتن وصل شود. EN 50522 (اتصال زمین تأسیسات بالاتر از ۱ کیلوولت) برای تسمهٔ فولادی گالوانیزهٔ گرم با لبه‌های گرد، ۹۰ میلیمتر مربع، ضخامت ۳ میلیمتر و روکش ۶۳ میکرون در هر نقطه و ۷۰ میکرون در میانگین را می‌خواهد و الکترود افقی را ترجیحاً در عمق ۰٫۵ تا ۱ متر اجرا می‌کند.
