بست دوپارچه استنلس استیل اتصال سیم به دیوار

ابعاد حدودی و بر اساس نقشهٔ ساخت کالوت و نمونهٔ محصول است. برای طراحی دقیق یا سفارش پروژه، مشخصات نهایی را از واحد فنی گروه کالوت استعلام کنید.

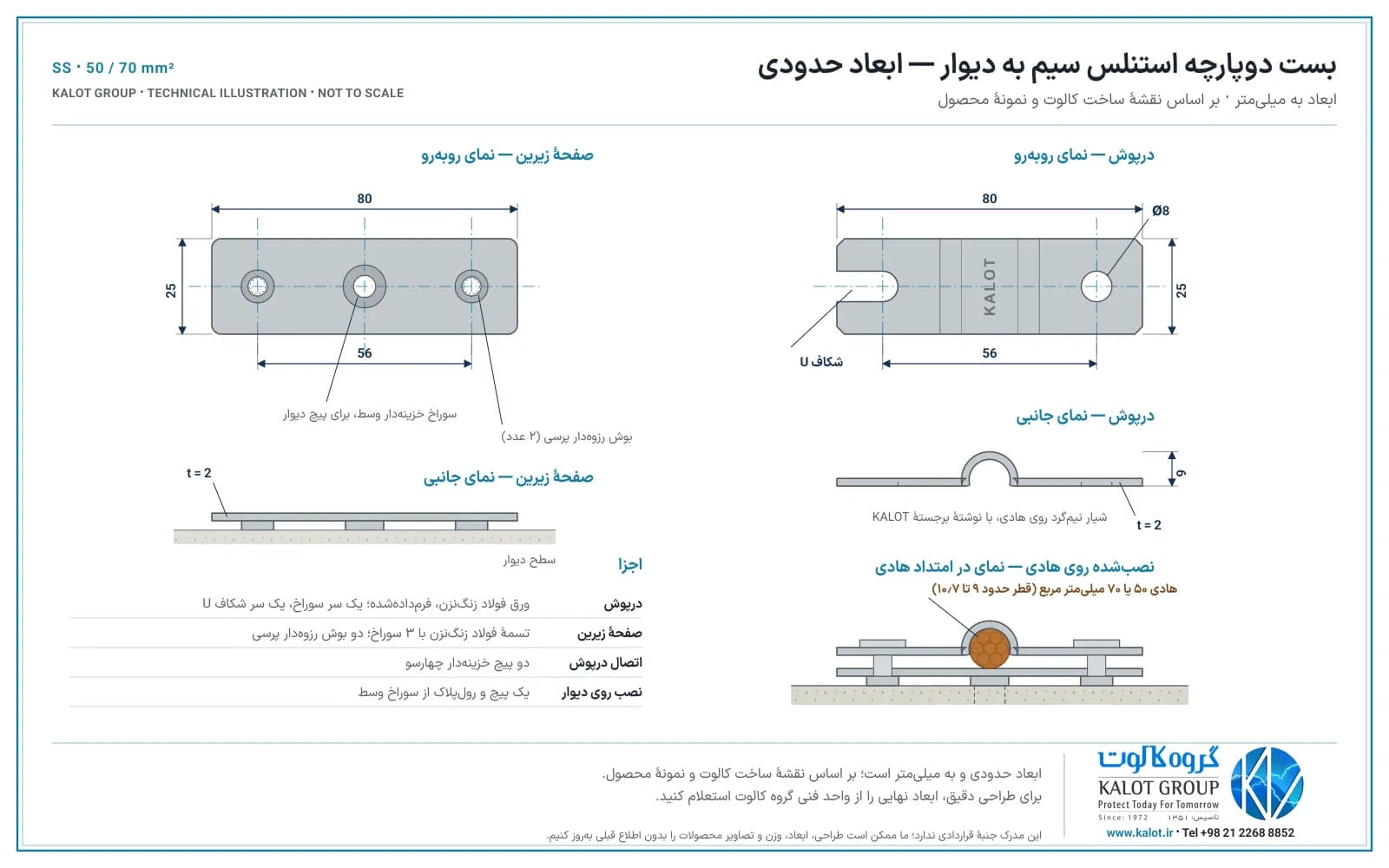

نقشه، نمای روبه‌رو و جانبی درپوش و صفحهٔ زیرین و مقطع بست نصب‌شده روی هادی را نشان می‌دهد: طول و عرض حدود ⁦80 × 25⁩ میلی‌متر، ورق حدود ۲ میلی‌متر، ارتفاع درپوش حدود ۹ میلی‌متر و فاصلهٔ محوری پیچ‌ها ۵۶ میلی‌متر.

دریافت نقشه: PDF · SVG (برداری)

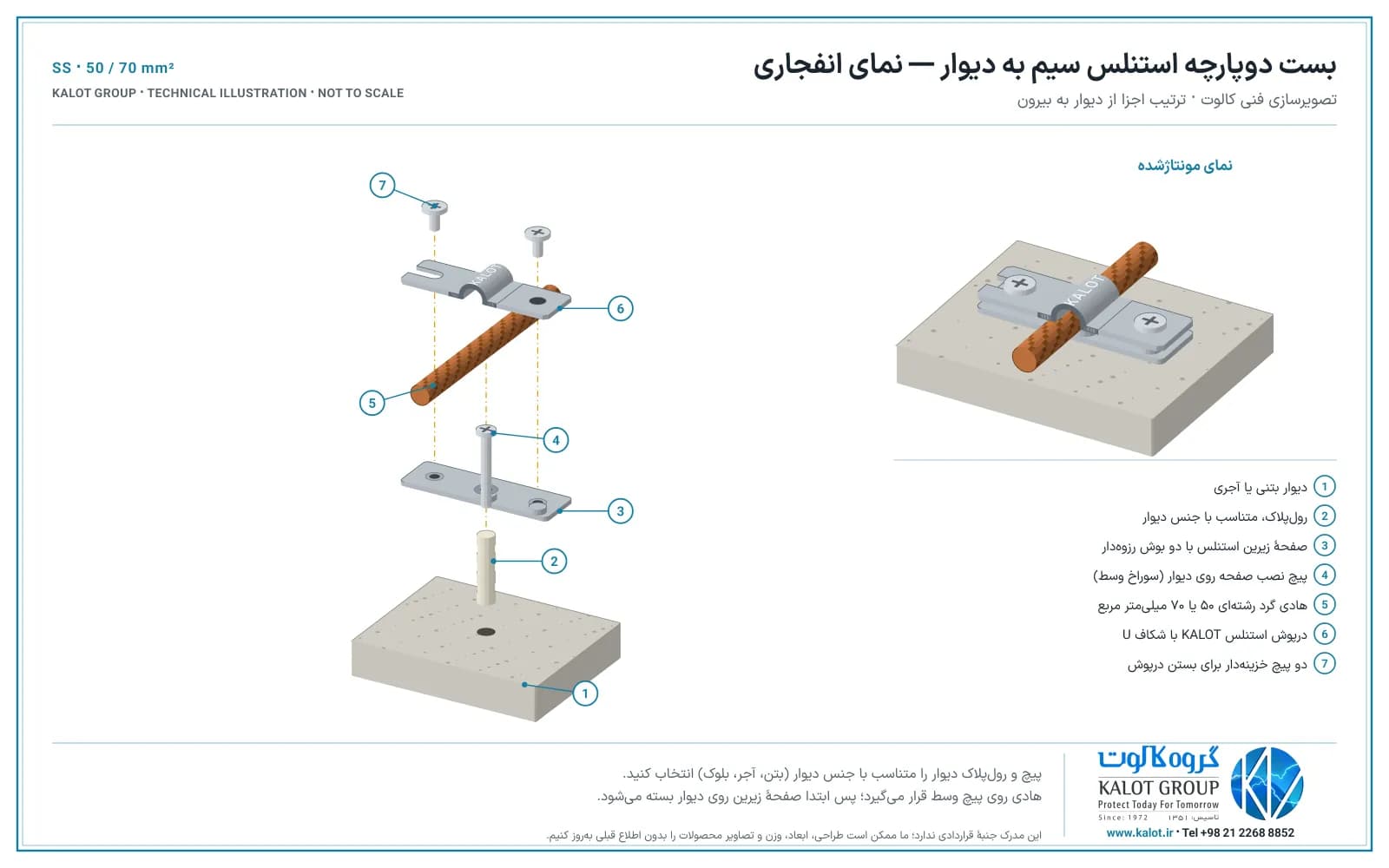

اجزای بست

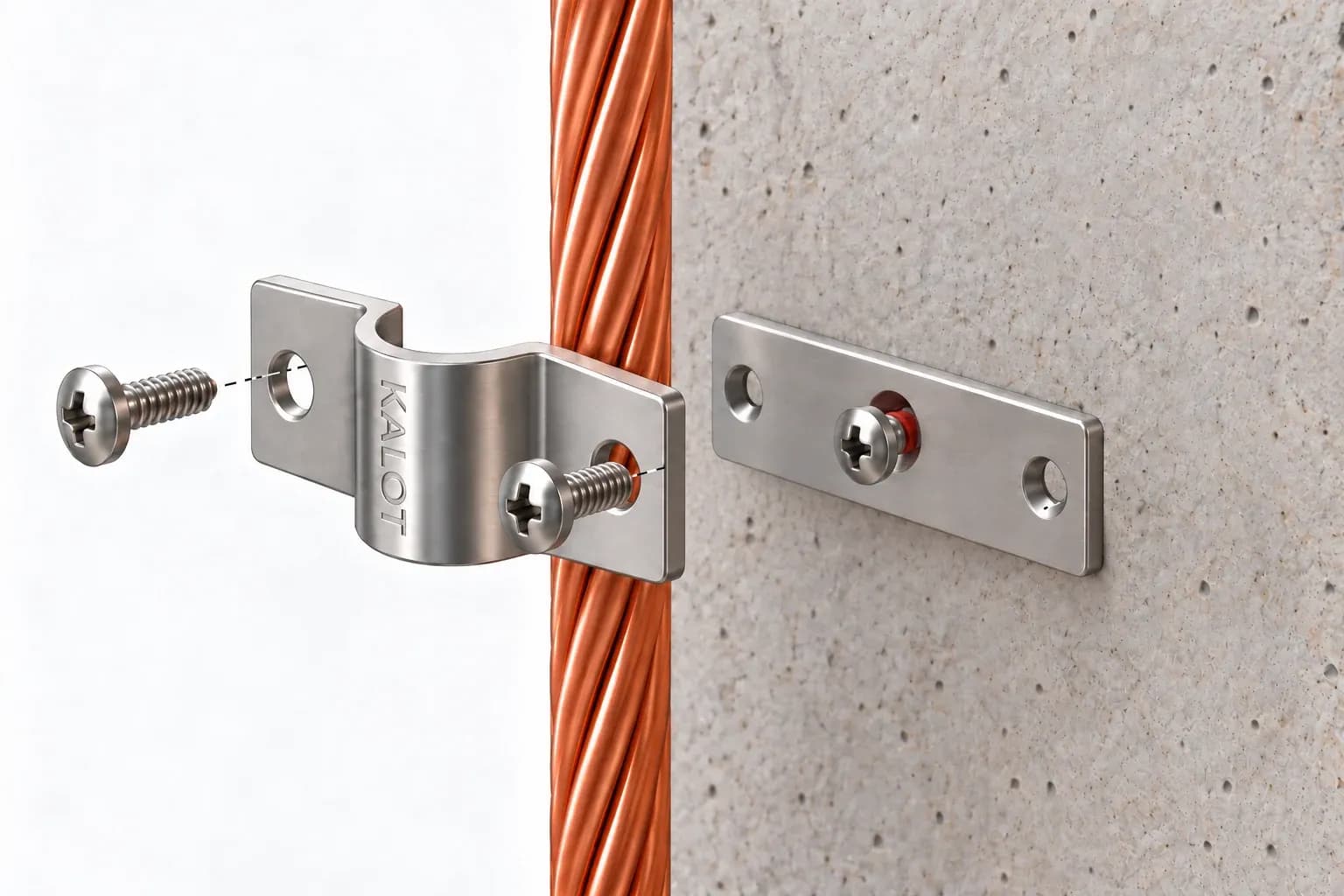

• صفحهٔ زیرین: تسمهٔ تخت فولاد زنگ‌نزن با سه سوراخ. سوراخ وسط خزینه‌دار است و پیچ دیوار در آن می‌نشیند؛ دو سوراخ دو سر، بوش رزوه‌دار پرسی دارند و پیچ‌های درپوش مستقیم در آن‌ها بسته می‌شوند، بدون نیاز به مهره در پشت کار.

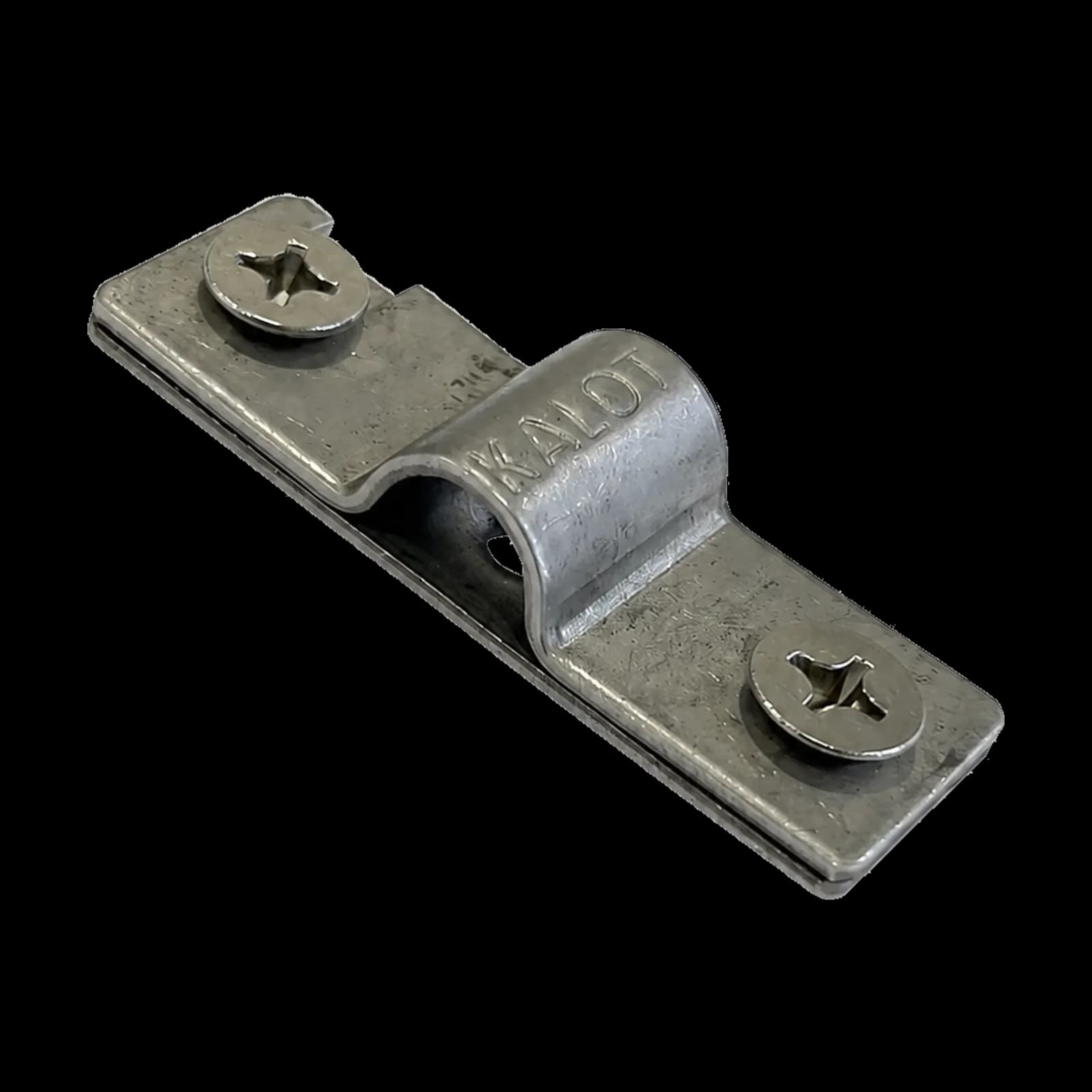

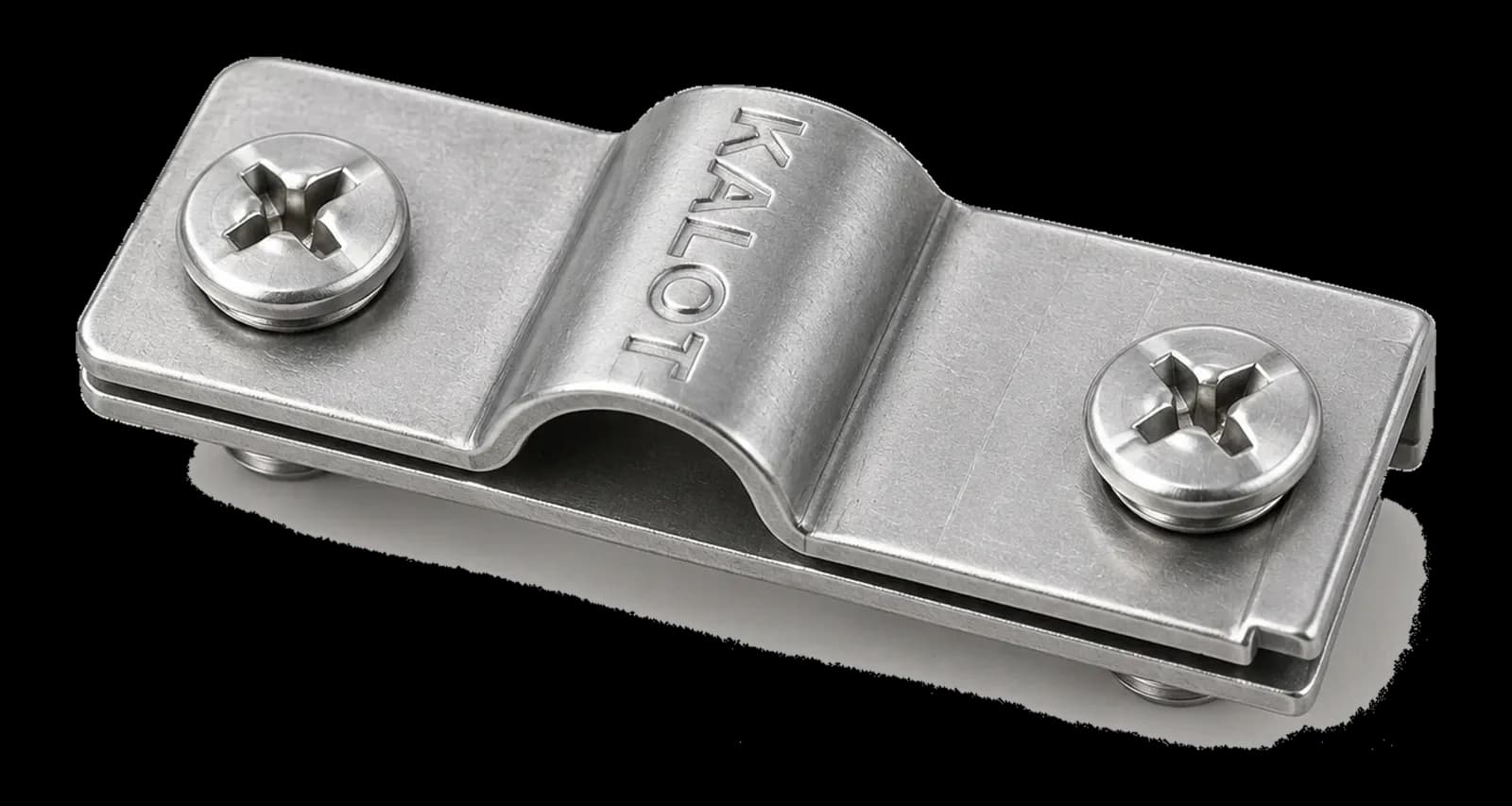

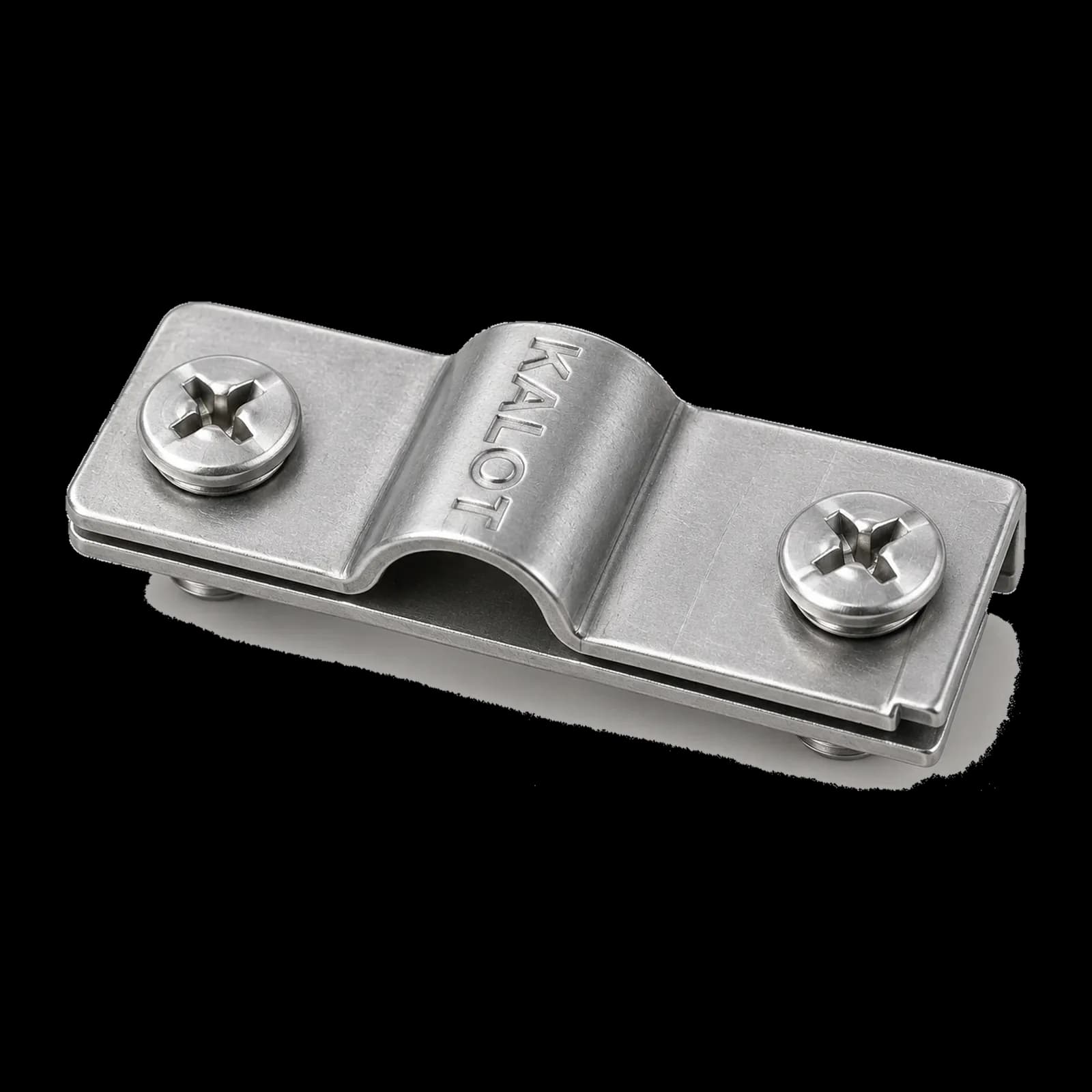

• درپوش: ورق فولاد زنگ‌نزن فرم‌داده‌شده با یک شیار نیم‌گرد در وسط که روی هادی می‌نشیند و نوشتهٔ برجستهٔ KALOT روی آن. یک سر درپوش سوراخ و سر دیگر شکاف U دارد.
• دو پیچ خزینه‌دار چهارسو: درپوش را به صفحهٔ زیرین می‌بندند و هادی را میان شیار درپوش و صفحهٔ زیرین مهار می‌کنند.

چون پیچ دیوار زیر هادی و در مرکز صفحه قرار می‌گیرد، بستن و باز کردن درپوش به اتصال بست به دیوار دست نمی‌زند؛ در بازرسی یا تعویض هادی، درپوش باز می‌شود و صفحهٔ زیرین سر جای خود می‌ماند.

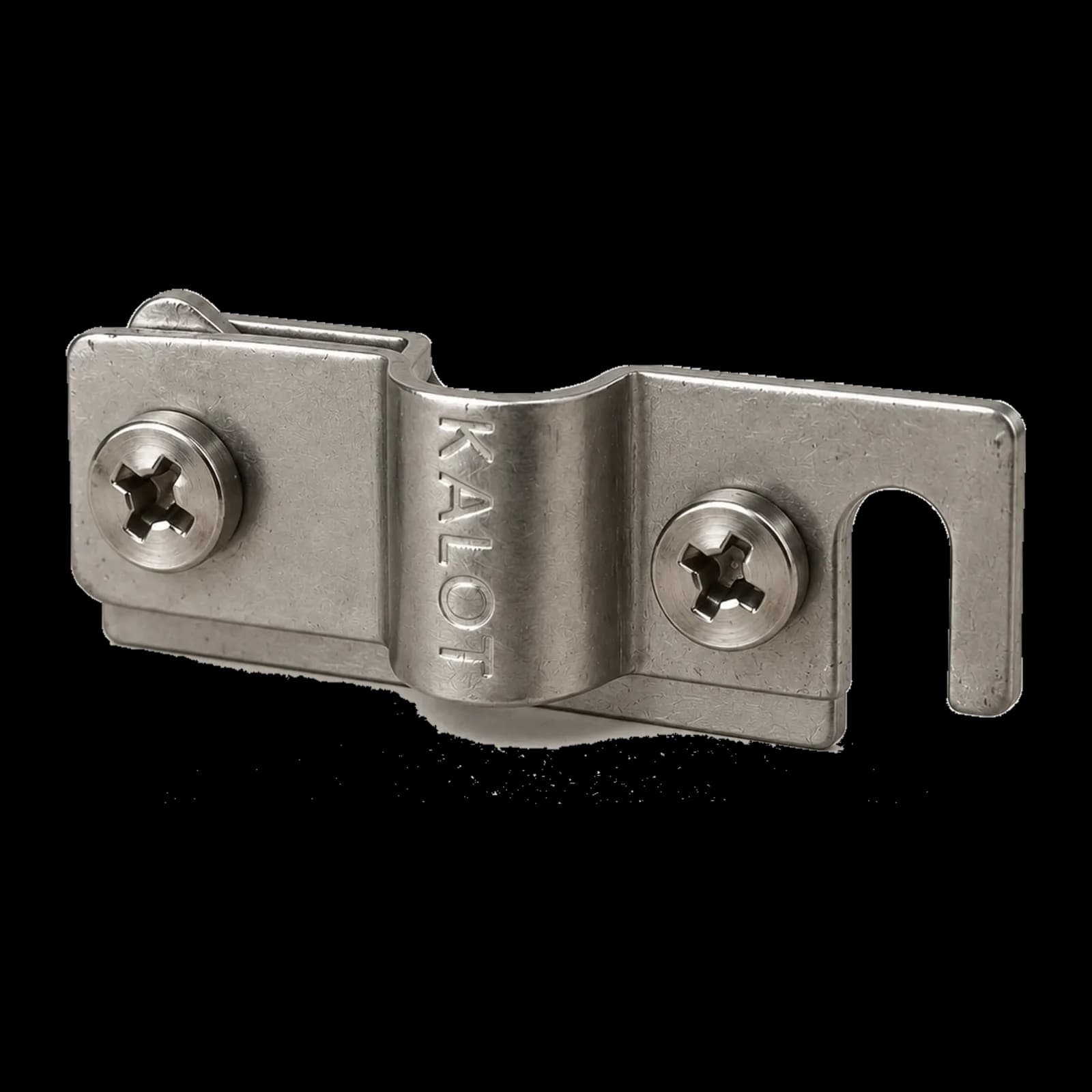

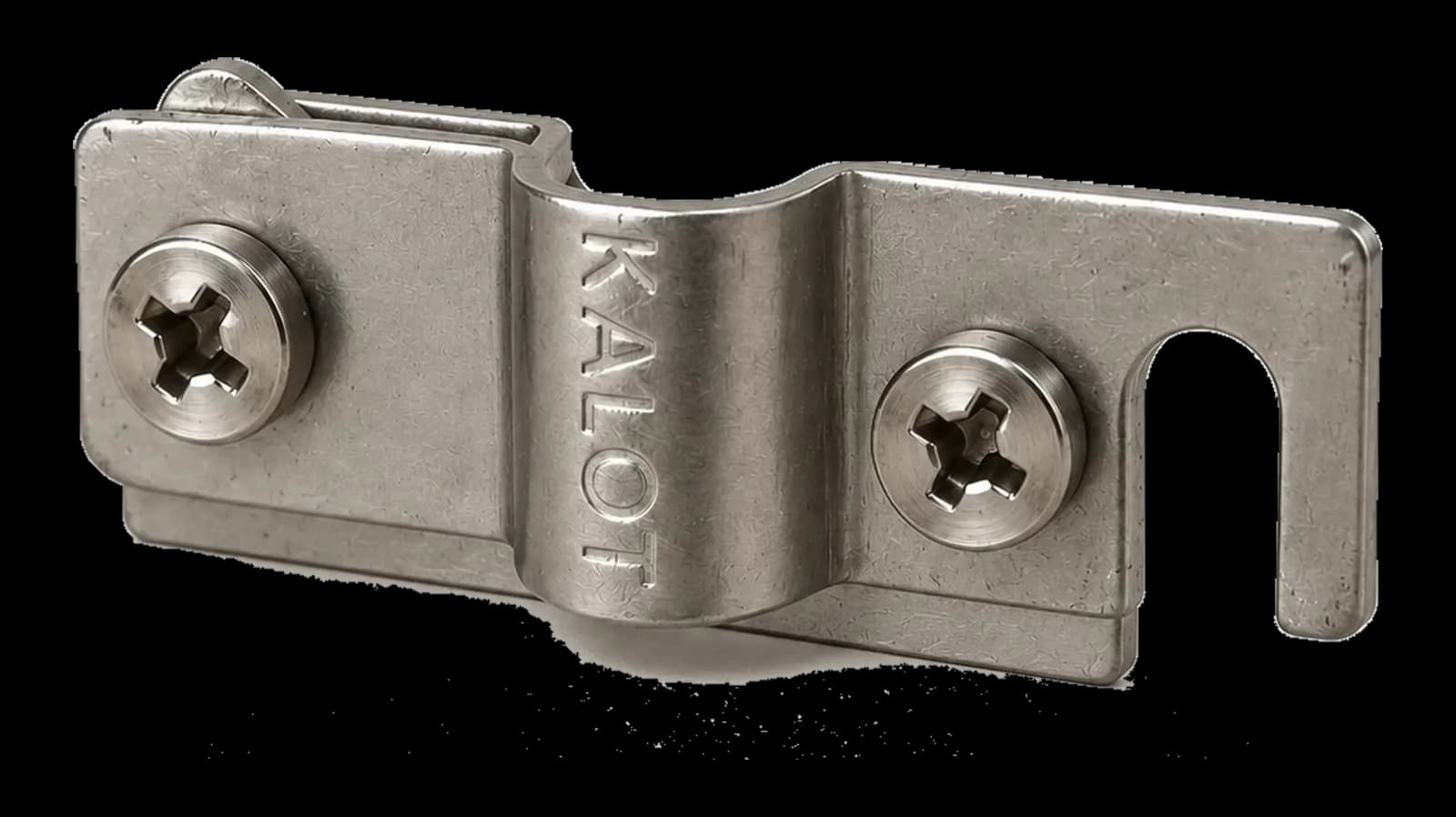

شکاف U به نصاب اجازه می‌دهد پیچ سمت شکاف را فقط چند دور شل کند، شکاف درپوش را زیر سر همان پیچ بگذارد و درپوش را روی هادی بخواباند؛ به این ترتیب در هر بست فقط یک پیچ به‌طور کامل باز و بسته می‌شود و درپوش در حین کار روی دیوار آویزان می‌ماند. این جزئیات کوچک، کار روی داربست یا با طناب را سریع‌تر و کم‌خطرتر می‌کند.

چرا استنلس استیل؟

بست‌های هادی نزولی سال‌ها در معرض باران، آفتاب، آلودگی و رطوبت نما هستند. مقاومت فولاد زنگ‌نزن در خود فلز است، نه در پوششی که با خراش یا گذر زمان از بین برود؛ این فلز مقاومت خوبی در برابر خوردگی جوّی دارد؛ ظاهر روشن آن هم روی نمای ساختمان تمیز و یکدست می‌ماند.

تماس هادی مسی با بست فولاد زنگ‌نزن در شرایط معمول جوّی رایج است. در محیط‌های بسیار خورنده (صنعتی، ساحلی یا شیمیایی)، یا اگر هادی از آلومینیوم یا فولاد گالوانیزه است، سازگاری مواد را پیش از اجرا با طراح سیستم و واحد فنی گروه کالوت بررسی کنید.

محل نصب در سیستم صاعقه‌گیر

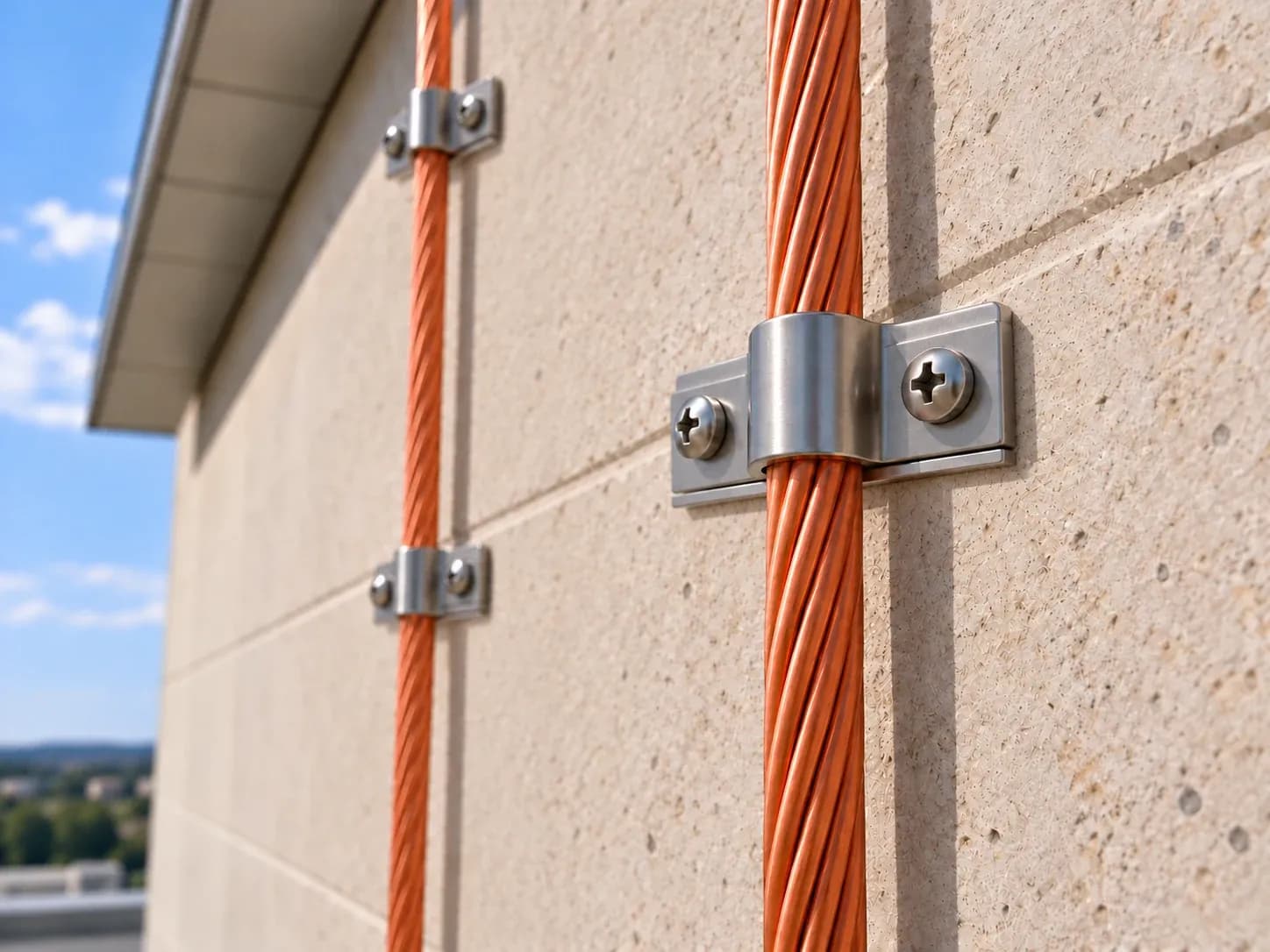

این بست روی مسیر هادی نزولی، از لبهٔ بام تا بست تست نزدیک زمین، و روی هادی‌های گرد جان‌پناه و سطوح عمودی نصب می‌شود. هادی بام پس از عبور از لبهٔ ساختمان به هادی نزولی می‌رسد و هادی نزولی از طریق بست تست به سیستم زمین وصل می‌شود.

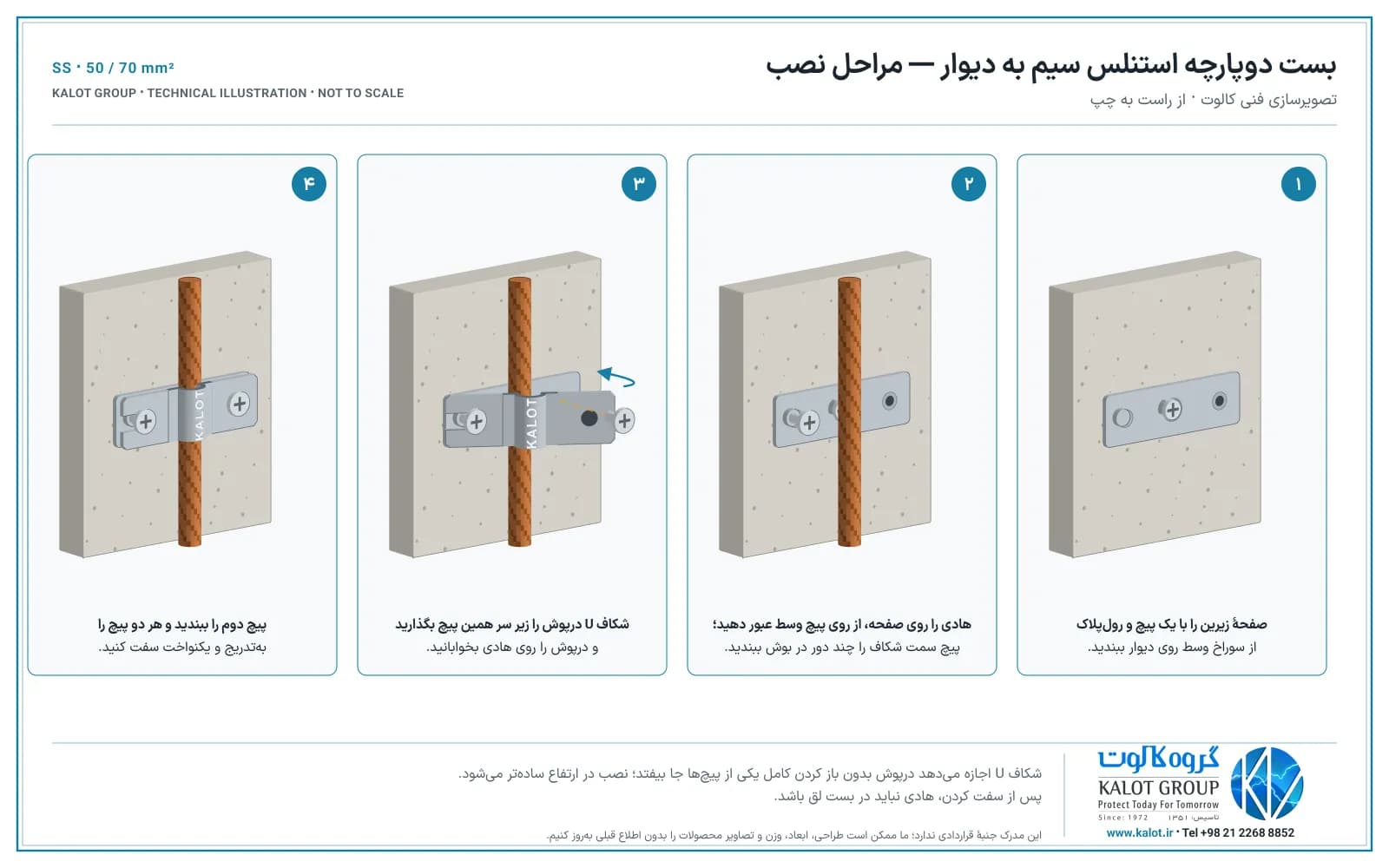

مراحل نصب

1. مسیر هادی و محل هر بست را طبق نقشهٔ سیستم روی نما علامت بزنید.
2. سوراخ دیوار را متناسب با رول‌پلاک بزنید، گردوغبار آن را پاک کنید و رول‌پلاک را جا بزنید؛ پیچ و رول‌پلاک را متناسب با جنس دیوار (بتن، آجر، بلوک) انتخاب کنید.
3. صفحهٔ زیرین را عمود بر مسیر هادی بگذارید و پیچ را از سوراخ وسط ببندید تا سر پیچ در خزینه بنشیند و صفحه محکم روی دیوار قرار گیرد.
4. پیچ سمت شکاف را چند دور در بوش ببندید و کامل سفت نکنید.
5. هادی را صاف و بدون پیچ‌خوردگی، از روی مرکز صفحهٔ زیرین عبور دهید.
6. شکاف U درپوش را زیر سر پیچ شل‌شده بگذارید و درپوش را روی هادی بخوابانید تا شیار آن روی هادی بنشیند.
7. پیچ دوم را از سوراخ درپوش در بوش ببندید و سپس هر دو پیچ را به‌تدریج و یکنواخت سفت کنید تا هادی در بست لق نباشد؛ از سفت کردن بیش از اندازه که ورق را تغییر شکل دهد بپرهیزید.
8. در پایان هادی را امتحان کنید: نباید در بست بلغزد یا بچرخد و باید در امتداد بست‌های قبلی و بعدی صاف بماند.

فاصلهٔ بست‌ها روی مسیر هادی

تعداد و فاصلهٔ نگهدارنده‌ها را طراح سیستم تعیین می‌کند. راهنمای رایج سازندگان تجهیزات حفاظت در برابر صاعقه، که بر پایهٔ ⁦IEC 62561⁠-⁠4⁩ و ⁦IEC 62305⁠-⁠3⁩ تنظیم شده، برای هادی‌های رشته‌ای چنین فاصله‌هایی را توصیه می‌کند:

در نماهای بلند، مناطق بادخیز و محل‌هایی که هادی در دسترس یا در معرض ضربه است، فاصلهٔ کمتر انتخاب می‌شود. هادی نزولی را تا حد ممکن مستقیم و عمودی اجرا کنید و از ایجاد حلقه و خم تند بپرهیزید.

بازرسی و نگهداری

در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه، بست‌ها را از نظر شل شدن پیچ‌ها، لقی هادی، جابه‌جایی صفحهٔ زیرین یا آسیب مکانیکی بررسی کنید و در صورت نیاز پیچ‌ها را دوباره یکنواخت سفت کنید. پیوستگی الکتریکی هادی نزولی در بست تست (سکسیونر) نزدیک زمین اندازه‌گیری می‌شود.

استانداردهای زیر برای شناخت الزامات این نوع قطعه و جایگاه آن در سیستم حفاظت در برابر صاعقه معرفی شده‌اند.

استاندارد نگهدارنده‌های هادی: ⁦IEC 62561⁠-⁠4⁩

این بخش از سری استانداردهای قطعات سیستم حفاظت در برابر صاعقه، الزامات و آزمون‌های نگهدارنده‌های فلزی و غیرفلزی هادی را تعیین می‌کند؛ یعنی قطعاتی که هادی‌های پایانهٔ هوایی، هادی‌های نزولی و هادی‌های سیستم زمین را روی سازه نگه می‌دارند. آزمون‌ها شامل پیرسازی محیطی (مه نمکی و اتمسفر گوگردی مرطوب)، آزمون مقاومت مکانیکی نگهدارنده در برابر نیروی جانبی و محوری هادی و، برای مواد غیرفلزی، مقاومت در برابر تابش فرابنفش است.

استاندارد طراحی سیستم: ⁦IEC 62305⁠-⁠3⁩

این استاندارد طراحی، اجرا، بازرسی و نگهداری سیستم حفاظت در برابر صاعقهٔ سازه را پوشش می‌دهد؛ از جمله تعداد و مسیر هادی‌های نزولی، اجرای مستقیم و کوتاه آن‌ها، محل بست تست و مهار هادی‌ها روی سازه. انتخاب محل و فاصلهٔ بست‌ها بر عهدهٔ طراح سیستم است.
