معرفی کامل محصول
بست یکپارچه استنلس استیل اتصال تسمه به دیوار
کد سفارش: STS 253 · STS 303
بست یکپارچه استنلس استیل اتصال تسمه به دیوار کالوت (Simple Tape Clip) تسمهٔ هادی نزولی و هادیهای بام را همسطح با نمای ساختمان، صاف و محکم نگه میدارد.
بست از یک تسمهٔ فولاد ضد زنگ شکل داده شده است: پل میانی آن روی تسمه می‌نشیند و دو سرِ تخت آن، هر کدام با یک پیچ و رولپلاک، به دیوار بسته میشوند. ساده، بدون قطعهٔ جداگانه و با مهار دوطرفه.
ما این بست را در دو مدل می‌سازیم: STS 253 برای تسمهٔ ۲۵×۳ و STS 303 برای تسمهٔ ۳۰×۳ میلیمتر. نام KALOT ABHAR روی پل بست حک شده است.
یک قطعه، دو پیچ، تسمه‌ای که از جایش تکان نمی‌خورد
هادی نزولی تسمه‌ای در تمام طول نما باید در برابر وزن خودش، باد و نیروهای جریان صاعقه ثابت بماند؛ برای همین در سیستمهای طراحی‌شده بر اساس NF C 17‑102 سه بست در هر متر نصب میشود. بست یکپارچهٔ کالوت از فولاد ضد زنگ ساخته شده و با دو پیچ از دو طرف تسمه به دیوار بسته میشود.
استنلس استیل، محکم و ماندگار
بدنهٔ فولاد ضد زنگ استحکام بالایی دارد و در فضای باز، باران و آفتاب ظاهر و کارایی خود را حفظ میکند.
مهار از دو طرف تسمه
دو پیچ در دو سر بست، تسمه را از هر دو طرف روی دیوار نگه می‌دارند؛ بست نمی‌چرخد و مسیر تسمه صاف می‌ماند.
یک قطعه، بدون جزء اضافه
بست یکپارچه است و قطعهٔ جداگانه‌ای ندارد؛ کار با آن در ارتفاع و روی داربست ساده است.
دو مدل برای تسمه‌های رایج
STS 253 برای تسمهٔ ۲۵×۳ و STS 303 برای تسمهٔ ۳۰×۳ میلیمتر؛ پل بست دقیق روی تسمه می‌نشیند.
هم‌خانواده با تسمهٔ استنلس استیل
بهترین انتخاب برای مسیرهایی که با تسمهٔ استنلس استیل اجرا میشوند؛ هادی و بست از یک جنس.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | بست یکپارچه اتصال تسمه به دیوار (Simple Tape Clip) |
کاربرد | نگهداری تسمهٔ هادی نزولی و هادیهای بام همسطح با سطوح ساختمانی |
تسمه | STS 253: ۲۵×۳؛ STS 303: ۳۰×۳ میلیمتر |
جنس | فولاد ضد زنگ (استنلس استیل) |
ساختار | یک قطعه: پل میانی روی تسمه و دو سر تخت، هر سر با یک سوراخ نصب |
نصب روی دیوار | دو پیچ و رولپلاک، یکی در هر سر بست |
ابعاد | STS 253: 62 × 16 × 5 mm؛ STS 303: 63 × 16 × 5 mm |
نشانه‌گذاری | KALOT ABHAR روی پل بست |
کد سفارش | STS 253 ، STS 303 |
محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
کد سفارش | تسمه (mm) | جنس | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|---|
STS 253 | 25×3 | استنلس استیل | 62 | 16 | 5 |
STS 303 | 30×3 | استنلس استیل | 63 | 16 | 5 |
مدل را بر اساس ابعاد تسمهٔ مسیر انتخاب کنید. سایزها و جنس‌های دیگر را هم بنا به سفارش می‌سازیم؛ کارشناسان ما در گروه کالوت با کمال میل راهنمایی‌تان می‌کنند.
برای نمایش بزرگ کلیک کنید

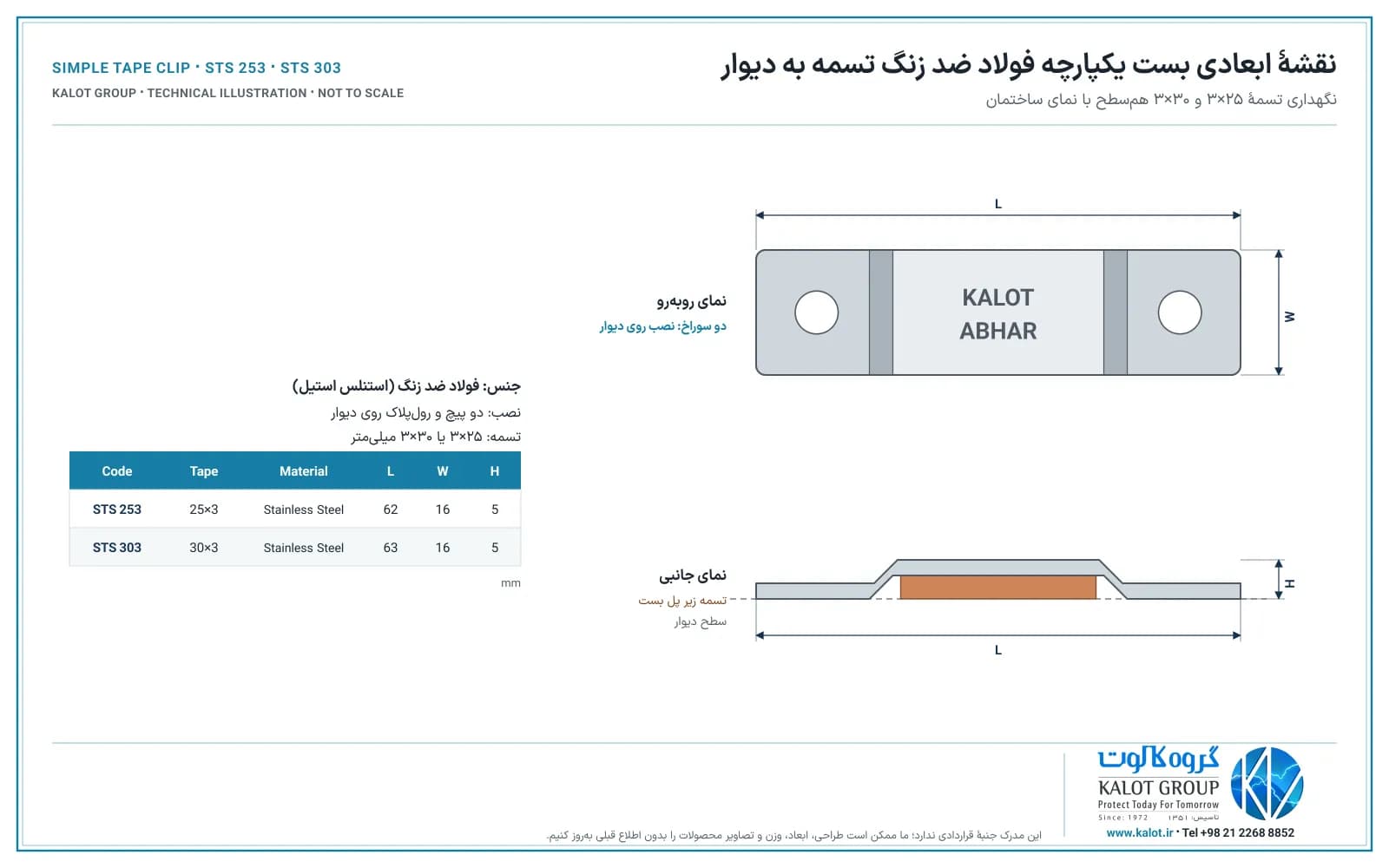

نقشهٔ ابعادی کالوت نمای روبه‌روی بست با دو سوراخ نصب و نوشتهٔ KALOT ABHAR روی پل، و نمای جانبی با تسمهٔ زیر پل بست را نشان می‌دهد. STS 253: L 62 · W 16 · H 5 mm؛ STS 303: L 63 · W 16 · H 5 mm. فایل‌های PDF و SVG در بخش «مدارک و دانلودها» همین صفحه آمده است.
برای نمایش بزرگ کلیک کنید

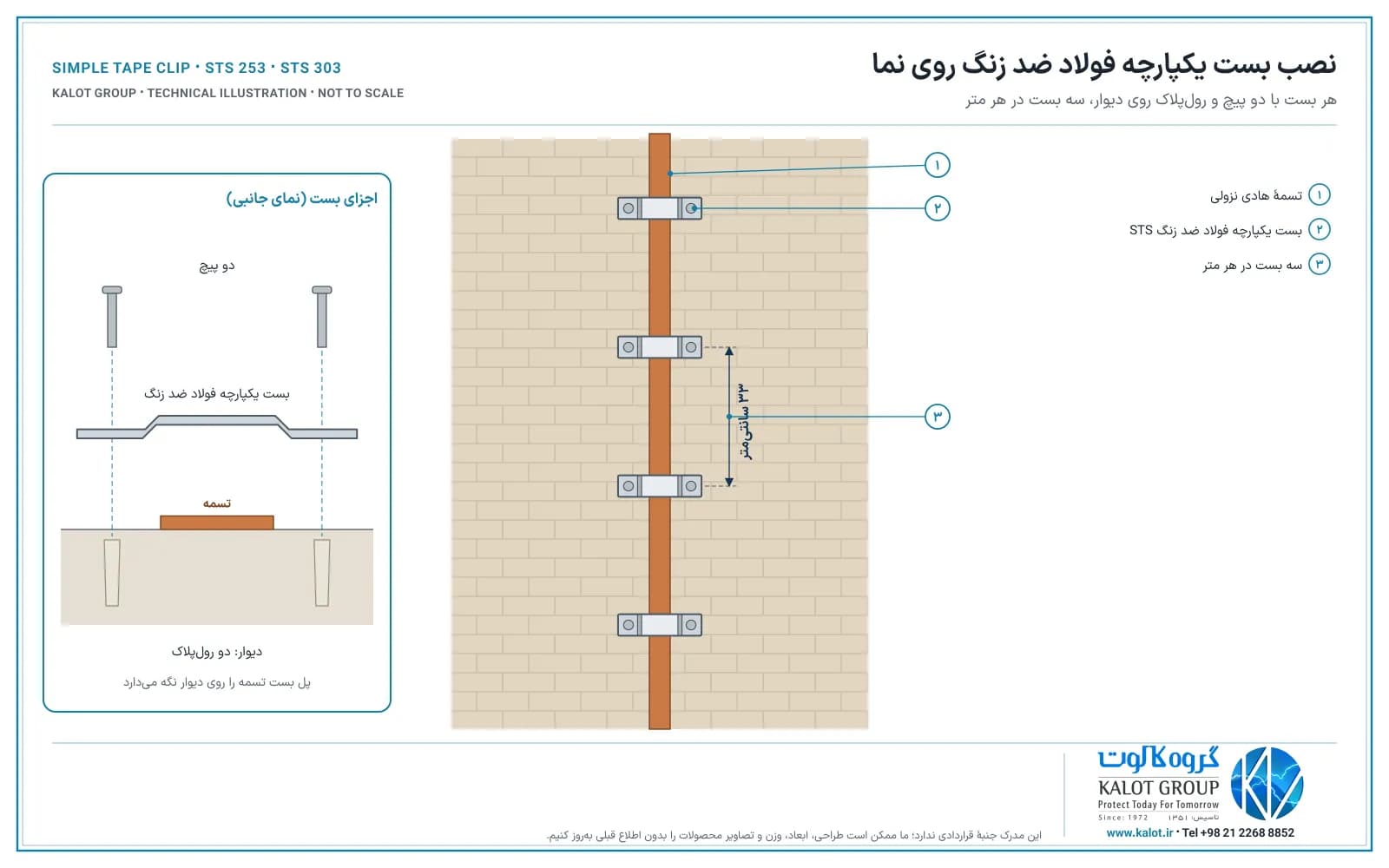

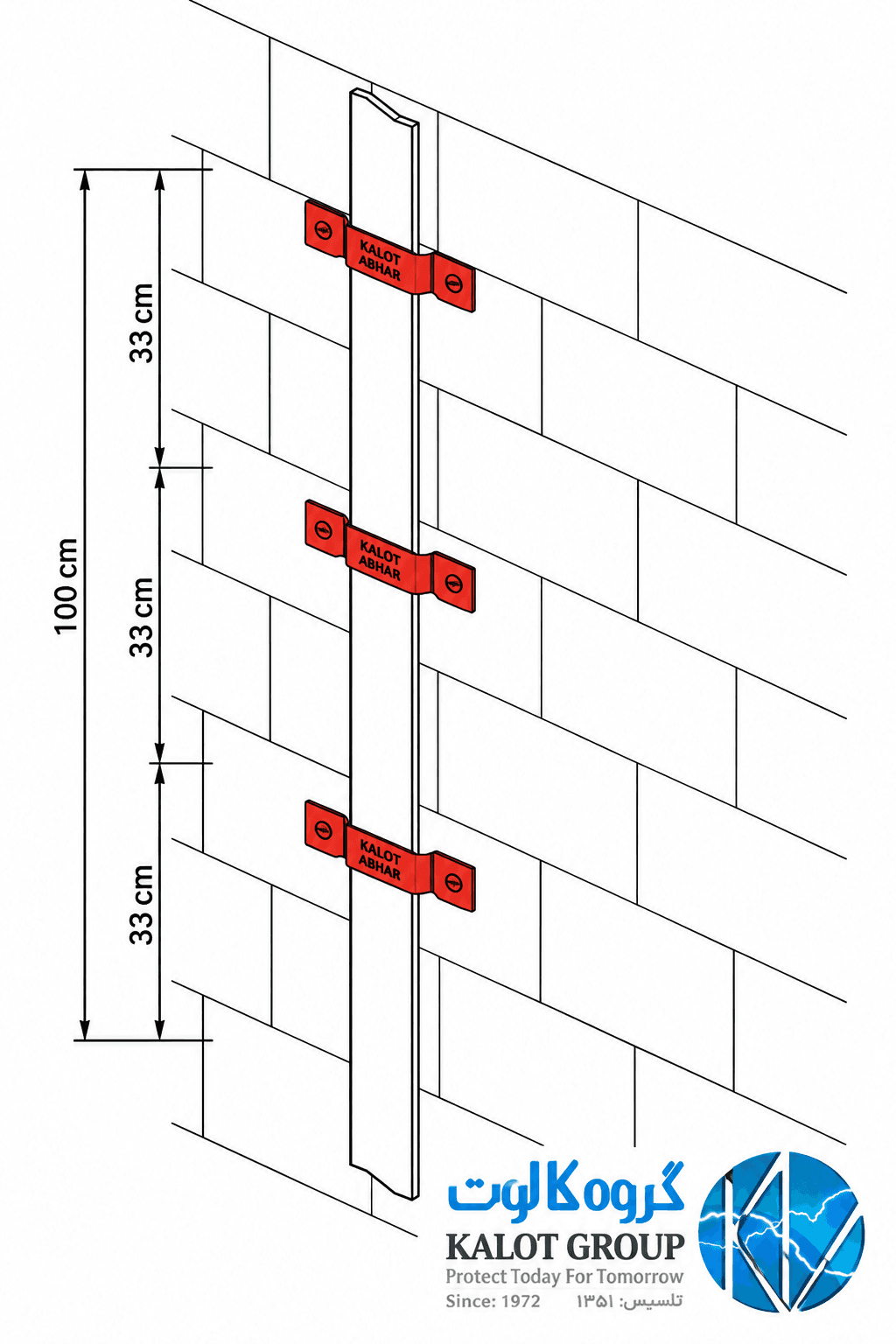

شماتیک اجرایی کالوت: بست‌های یکپارچه روی مسیر عمودی تسمه، سه بست در هر متر (هر ۳۳ سانتیمتر)، هر بست با دو پیچ روی دیوار.
برای نمایش بزرگ کلیک کنید
کاربرد
- نگهداری تسمهٔ هادی نزولی روی نمای ساختمان، از بام تا اتصال تست؛
- مهار تسمه‌های شبکهٔ بام روی جان‌پناه و دیوارها؛
- نگهداری تسمه‌های ارت و همبندی روی دیوارها و سازه‌ها.
فاصلهٔ بستها
تعداد و فاصلهٔ بستها را طراح سیستم تعیین میکند؛ دو مرجع رایج در پروژه‌های ایران چنین توصیه می‌کنند:
نوع سیستم و محل نصب | فاصلهٔ بستها |
|---|---|
صاعقهگیر الکترونیکی (ESE)، هادی نزولی (NF C 17‑102) | سه بست در هر متر (هر ۳۳ سانتیمتر) |
سیستم متعارف، هادی نزولی تا ارتفاع ۲۰ متر؛ راهنمای رایج بر پایهٔ IEC 62305‑3 | حداکثر ۱ متر |
سیستم متعارف، هادی نزولی بالاتر از ۲۰ متر | حداکثر ۰٫۵ متر |
هادی افقی روی بام، جان‌پناه یا دیوار | حداکثر ۰٫۵ متر |
ترتیب نصب
- مدل بست را بر اساس ابعاد تسمه انتخاب کنید.
- مسیر تسمه را روی دیوار مشخص کنید و محل بستها را طبق فاصلهٔ طرح علامت بزنید.
- تسمه را بدون پیچش روی مسیر قرار دهید و بست را طوری روی آن بگذارید که پل بست درست روی تسمه بنشیند.
- جای دو سوراخ را روی دیوار علامت بزنید، سوراخ‌کاری کنید و رولپلاک متناسب با جنس دیوار را جا بزنید.
- دو پیچ را به‌تدریج و یکنواخت سفت کنید تا بست تسمه را محکم روی دیوار نگه دارد.
- در پایان، صاف بودن مسیر تسمه و محکم بودن همهٔ بستها را بازدید کنید.
انتخاب بست مناسب برای تسمه
- بست یکپارچهٔ استنلس استیل برای تسمهٔ ۲۵×۳ و ۳۰×۳ روی دیوار: همین بست، STS 253 / STS 303.
- روی بام، جایی که تسمه روی پایهٔ بتنی عبور میکند، یا وقتی فقط یک نقطهٔ نصب دارید: بست برنجی دو پارچه اتصال تسمه به دیوار.
- بست دو پارچهٔ ورقی از استنلس استیل برای تسمهٔ ۲۰ تا ۳۰ میلیمتر: بست دوپارچه استنلس استیل اتصال تسمه به دیوار.
- وقتی تسمه باید با فاصله از دیوار عبور کند: پایهٔ فاصله‌دهندهٔ هادی نزولی BPH 76.
- تسمهٔ هم‌جنس بست: تسمهٔ استنلس استیل کالوت.
نکات فنی
- بست برای نصب روی دیوار و سطوح ساختمانی ساخته شده است؛ برای عبور تسمه از روی پایههای بتنی بام، بست برنجی دو پارچهٔ کالوت را به کار ببرید.
- پیچ‌ها را یکنواخت سفت کنید؛ این بست نگهدارندهٔ مکانیکی است و برای اتصال الکتریکی تسمه‌ها به یکدیگر از بست‌های اتصال کالوت استفاده کنید.
استانداردهای زیر الزامات نگهدارنده‌های هادی و فاصلهٔ نصب آن‌ها را بیان می‌کنند:
IEC 62561‑4 (نگهدارنده‌های هادی)
این استاندارد الزامات و آزمون‌های نگهدارنده‌های هادی سیستم حفاظت در برابر صاعقه، از جمله مقاومت مکانیکی و دوام در برابر شرایط محیطی، را تعیین میکند.
IEC 62305‑3 (طراحی و اجرای سیستم)
هادیهای نزولی باید به‌گونه‌ای مهار شوند که نیروهای الکترودینامیکی جریان صاعقه و نیروهای مکانیکی مانند باد باعث شکستن یا شل شدن آن‌ها نشود.
NF C 17‑102 (صاعقه‌گیرهای الکترونیکی)
هادی نزولی با سه بست در هر متر روی سطح ساختمان مهار میشود. نکات مهم استاندارد NFC 17-102 را در این مقاله بخوانید.
پرسش‌های متداول
بست یکپارچه تسمه به دیوار چه کاربردی دارد؟
این بست تسمهٔ هادی نزولی و هادیهای بام را همسطح با دیوار، صاف و محکم روی سطوح ساختمانی نگه میدارد.
کدام مدل را انتخاب کنم؟
STS 253 برای تسمهٔ ۲۵×۳ و STS 303 برای تسمهٔ ۳۰×۳ میلیمتر.
جنس بست چیست؟
فولاد ضد زنگ (استنلس استیل)؛ محکم و مناسب فضای باز.
بست چطور روی دیوار نصب میشود؟
بست روی تسمه قرار میگیرد و دو سر آن، هر کدام با یک پیچ و رولپلاک، به دیوار بسته میشوند.
فاصلهٔ بستها روی هادی نزولی چقدر باشد؟
در سیستمهای صاعقهگیر الکترونیکی (ESE) سه بست در هر متر، یعنی هر ۳۳ سانتیمتر؛ در سیستمهای متعارف برای هادی نزولی تا ارتفاع ۲۰ متر حداکثر ۱ متر و بالاتر از آن ۰٫۵ متر. فاصلهٔ نهایی را طراح سیستم تعیین میکند.
بست یکپارچه بهتر است یا بست دو پارچه؟
بست یکپارچهٔ استنلس استیل با دو پیچ از دو طرف تسمه مهار میشود و قطعهٔ جداگانه ندارد. بست برنجی دو پارچه با یک پیچ به دیوار بسته میشود و روی پایههای بتنی بام هم به کار میرود؛ انتخاب به محل نصب و طرح پروژه بستگی دارد.
آیا این بست روی پایهٔ بتنی بام هم نصب میشود؟
این بست برای دیوار و سطوح ساختمانی است؛ روی پایههای بتنی بام از بست برنجی دو پارچهٔ کالوت استفاده کنید.
آیا این بست اتصال الکتریکی ایجاد میکند؟
خیر؛ این بست نگهدارندهٔ مکانیکی تسمه روی دیوار است. برای اتصال تسمه‌ها به یکدیگر از بست‌های اتصال تسمه به تسمهٔ کالوت استفاده کنید.
