معرفی کامل محصول

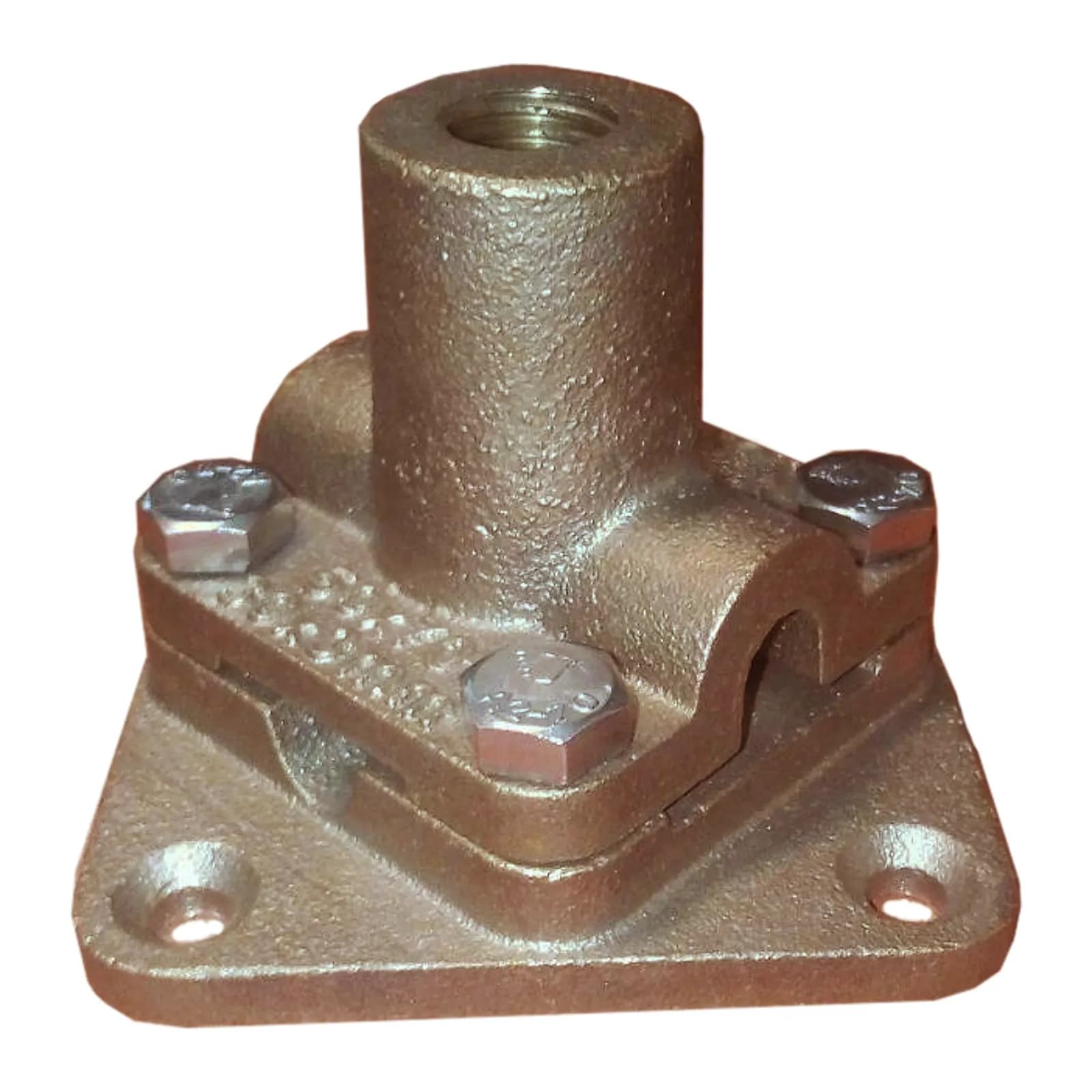

پایه برنجی دوپارچه صاعقهگیر مخصوص سطوح صاف
پایهٔ برنجی دوپارچهٔ صاعقهگیر کالوت دو کار را با هم انجام میدهد: میلهٔ صاعقهگیر ساده را روی بام صاف نگه میدارد و هادی بام را همان‌جا به صاعقهگیر متصل میکند. هادی گرد از قوس بدنهٔ بالایی و هادی دوم از شیار صفحهٔ پایینی میگذرد؛ به همین دلیل اتصال مستقیم، سهراه یا چهارراه هادی روی خود پایه انجام میشود. بدنه و صفحه از برنج ریخته‌گری‌اند و با چهار پیچ فولاد زنگ‌نزن به هم بسته میشوند.
میلهٔ صاعقهگیر و هادی‌های بام، روی یک پایه
در پایهٔ برنجی دوپارچهٔ کالوت، قوس بدنهٔ بالایی و شیار صفحهٔ پایینی عمود بر هماند؛ هادی بام مستقیم از پایه میگذرد یا همان‌جا سهراه و چهارراه میشود و میلهٔ صاعقهگیر در بوش رزوهدار همان بدنه بسته میشود.
- مخصوص بام صاف و سطوح تخت
- اتصال مستقیم، سهراه یا چهارراه هادی
- هادی گرد ۵۰ تا ۹۵ یا تسمهٔ ۳۰ در ۳
- برنج ریخته‌گری با پیچ فولاد زنگ‌نزن
دو مسیر عمود بر هم
قوس بدنهٔ بالایی و شیار صفحهٔ پایینی عمود بر هماند؛ دو هادی بدون بست اضافه روی پایه از هم عبور می‌کنند یا منشعب میشوند.
میلهٔ صاعقهگیر و هادی در یک نقطه
میلهٔ برقگیر در بوش رزوهدار بدنه و هادی‌ها میان دو قطعهٔ برنجی؛ کوتاه‌ترین مسیر از صاعقهگیر تا شبکهٔ هادی بام.
سیم یا تسمه
هادی گرد ۵۰ و ۷۰ میلیمتر مربع در قوس و شیار، و تسمهٔ ۳۰ در ۳ میلیمتر میان دو ریل صفحه؛ اندازه‌ها روی خود بدنه نقش بستهاند.
برنج و فولاد زنگ‌نزن
بدنه و صفحه از برنج ریخته‌گری و پیچها از فولاد زنگ‌نزن؛ بادوام روی بام و هم‌خوان با هادی و میلهٔ صاعقهگیر مسی.
ساخت کالوت ابهر
طراحی و ساخت بر پایهٔ نقشه‌های تولید خود ما؛ شش کد برای سه سطح مقطع هادی و دو اندازهٔ رزوهٔ میلهٔ صاعقهگیر.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع محصول | پایهٔ دوپارچهٔ میلهٔ صاعقهگیر ساده با محل اتصال هادی |
محل نصب | بام صاف و سطوح تخت (بتنی، ایزوگام‌شده، جان‌پناه و مشابه) |
اتصال هادی | مستقیم، سهراه یا چهارراه؛ قوس بدنهٔ بالایی و شیار صفحهٔ پایینی عمود بر هم |
هادی قابل اتصال | هادی گرد ۵۰، ۷۰ یا ۹۵ میلیمتر مربع (طبق کد) یا تسمهٔ 30×3 میلیمتر |
رزوهٔ میلهٔ صاعقهگیر | M16 یا M20 (طبق کد) |
صفحهٔ پایینی | ضخامت ۶ میلیمتر، چهار سوراخ خزینهدار Ø6.6 در گوشه‌ها |
ارتفاع پایه | ۶۱ میلیمتر تا سر بوش |
بدنهٔ بالایی | صفحهٔ ۶۰ در ۶۰ میلیمتر، بوش مخروطی با قطر سر ۲۸ میلیمتر |
جنس | بدنه و صفحه: برنج ریخته‌گری · پیچها: فولاد زنگ‌نزن |
اتصال دو قطعه | چهار پیچ شش‌گوش M8 |
میلهٔ صاعقهگیر هم‌خوان | میلهٔ صاعقهگیر ساده تا طول 2000 میلیمتر با انتهای رزوهای هماندازهٔ کد |
کدها | ARCS 1650 تا ARCS 2095 |
استانداردهای مرجع | IEC 62305-3 (طراحی سیستم)، IEC 62561-1 (قطعات اتصال) و IEC 62561-2 (میلهٔ صاعقهگیر و هادی) |
کدها و ابعاد
کد | هادی گرد (mm²) | رزوهٔ میلهٔ صاعقهگیر |
|---|---|---|
ARCS 1650 | 50 | M16 |
ARCS 1670 | 70 | M16 |
ARCS 1695 | 95 | M16 |
ARCS 2050 | 50 | M20 |
ARCS 2070 | 70 | M20 |
ARCS 2095 | 95 | M20 |
محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
برای نمایش بزرگ کلیک کنید

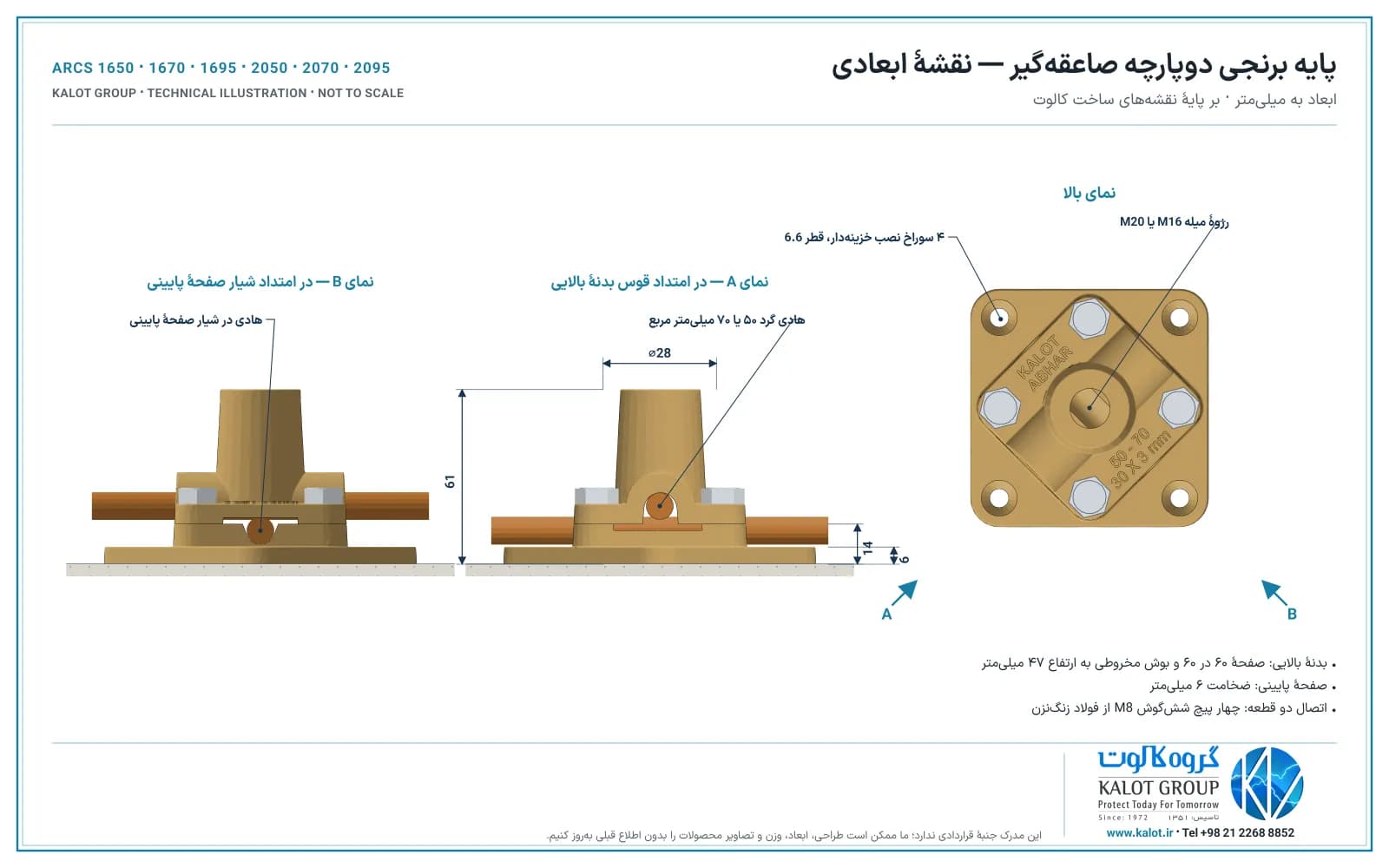

نقشه از روی نقشه‌های ساخت کالوت تهیه شده است: صفحهٔ پایینی با ضخامت ۶ میلیمتر و چهار سوراخ خزینهدار در گوشه‌ها، ارتفاع کل ۶۱ میلیمتر تا سر بوش و قطر سر بوش ۲۸ میلیمتر. نمای A پایه را در امتداد قوس بدنهٔ بالایی و نمای B در امتداد شیار صفحهٔ پایینی نشان میدهد.
دریافت نقشه: PDF · SVG (برداری)
کدها و ابعاد
کد | هادی گرد (mm²) | رزوهٔ میلهٔ صاعقهگیر |
|---|---|---|
ARCS 1650 | 50 | M16 |
ARCS 1670 | 70 | M16 |
ARCS 1695 | 95 | M16 |
ARCS 2050 | 50 | M20 |
ARCS 2070 | 70 | M20 |
ARCS 2095 | 95 | M20 |
برای نمایش بزرگ کلیک کنید
پایه و محل اتصال، در یک قطعه
در سیستم حفاظت در برابر صاعقه با میله‌های صاعقهگیر ساده (صاعقهگیر پسیو)، هر کدام باید هم محکم روی بام بایستد و هم با کوتاه‌ترین مسیر به شبکهٔ هادی بام وصل شود. در روش مش طبق IEC 62305-3، هادی‌های بام شبکه‌ای با چشمه‌های 5×5 تا 20×20 متر (بسته به سطح حفاظت) می‌سازند و میله‌های برقگیر معمولاً روی همین شبکه، در گوشه‌ها، لبه‌ها و محل تقاطع هادی‌ها قرار می‌گیرند.
پایهٔ دوپارچهٔ کالوت برای همین نقطه‌ها ساخته شده است: قوس بدنهٔ بالایی و شیار صفحهٔ پایینی عمود بر هماند. یک هادی از قوس و هادی دیگر از شیار میگذرد و هر دو زیر فشار چهار پیچ، میان دو قطعهٔ برنجی مهار میشوند؛ میلهٔ صاعقهگیر هم در بوش رزوهدار همان بدنه بسته میشود. نتیجه، یک نقطهٔ اتصال محکم برای صاعقهگیر ساده و دو هادی، بدون بست اضافه روی بام است.

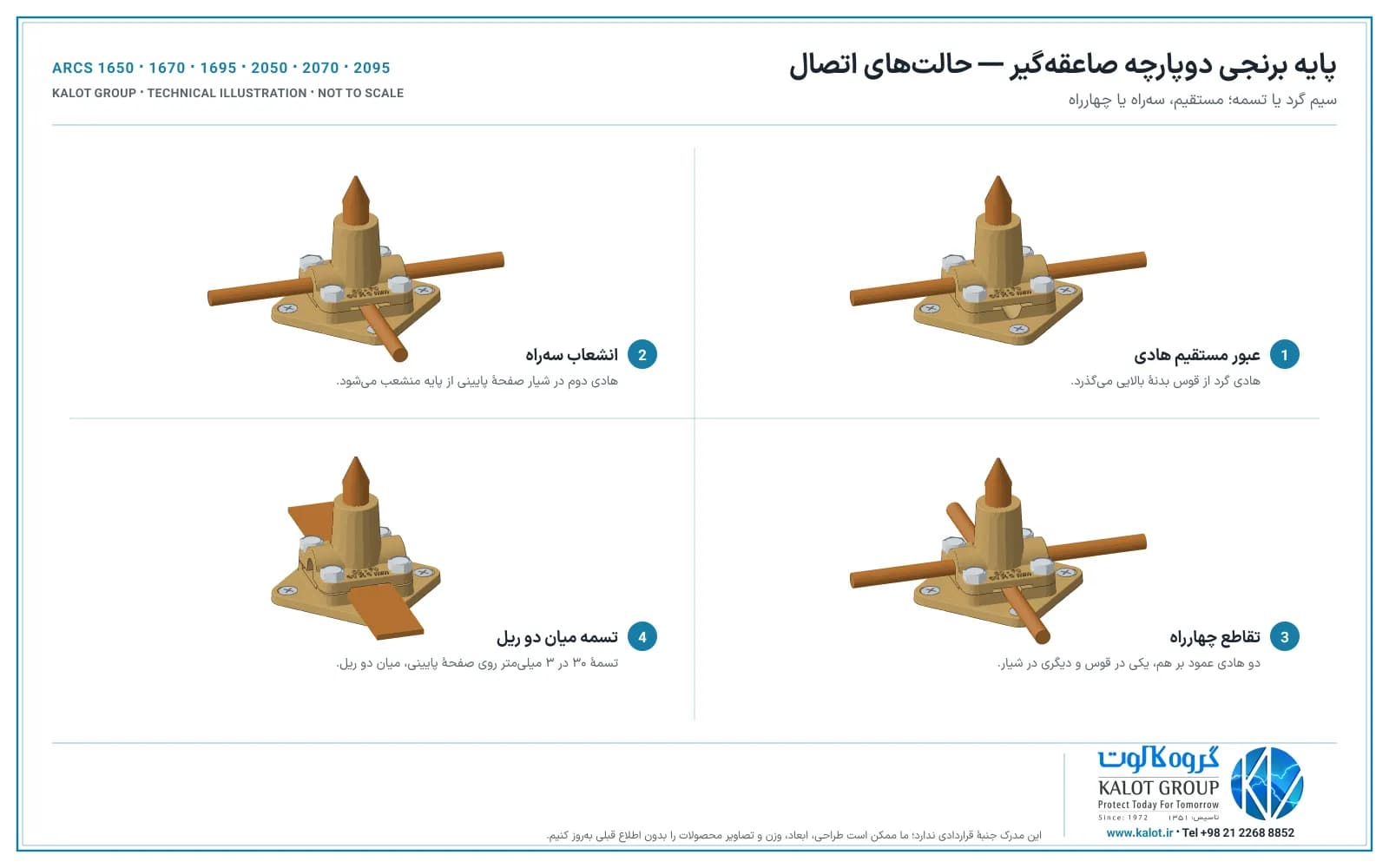

حالت‌های اتصال هادی
- عبور مستقیم: هادی گرد ۵۰ یا ۷۰ میلیمتر مربع از قوس بدنهٔ بالایی میگذرد؛ مناسب میله‌های صاعقه‌گیری که روی مسیر یک هادی قرار دارند.
- انشعاب سهراه: هادی اصلی از قوس میگذرد و هادی انشعاب در شیار صفحهٔ پایینی، عمود بر آن، از پایه جدا میشود؛ مثلاً در لبهٔ بام، جایی که هادی به سمت هادی نزولی می‌رود.
- تقاطع چهارراه: دو هادی عمود بر هم، یکی در قوس و دیگری در شیار، روی پایه از هم عبور می‌کنند؛ مناسب گره‌های میانی شبکهٔ مش.
- تسمه: تسمهٔ 30×3 میلیمتر روی صفحهٔ پایینی و میان دو ریل آن قرار میگیرد و بدنهٔ بالایی آن را از بالا مهار میکند.
اندازههای «50 - 70» و «30 X 3 mm» روی خود بدنهٔ ریخته‌گری نقش بستهاند تا در محل نصب، هادی هم‌خوان با یک نگاه شناخته شود.
اجزای پایه
- بدنهٔ بالایی برنجی: بوش مخروطی با رزوهٔ میلهٔ صاعقهگیر، قوس عبور هادی و چهار سوراخ پیچ؛ نوشتهٔ KALOT ABHAR روی آن ریخته‌گری شده است.
- صفحهٔ پایینی برنجی: صفحهٔ مربعی با چهار سوراخ خزینهدار برای نصب روی بام، شیار هادی و دو ریل که جای بدنهٔ بالایی و تسمه را مشخص می‌کنند.
- چهار پیچ شش‌گوش فولاد زنگ‌نزن: دو قطعه را به هم می‌بندند و هادی‌ها را میان آن‌ها می‌فشارند.
چرا برنج؟
پایه سال‌ها روی بام و در معرض باران، آفتاب و آلودگی می‌ماند و جریان صاعقه از آن به هادی بام می‌رسد. برنج در برابر خوردگی جوّی پایدار است و در کنار هادی و میلهٔ صاعقهگیر مسی، جفت فلزی هم‌خوانی می‌سازد؛ پیچ‌های فولاد زنگ‌نزن هم با گذر زمان زنگ نمی‌زنند و باز و بسته کردن پایه در بازرسی‌ها آسان می‌ماند.
برای هادی آلومینیومی یا محیط‌های بسیار خورنده، مانند مناطق ساحلی و صنعتی، پیش از سفارش با کارشناسان ما هماهنگ کنید؛ تماس مستقیم آلومینیوم با برنج و مس خوردگی گالوانیک ایجاد میکند.
برای نمایش بزرگ کلیک کنید

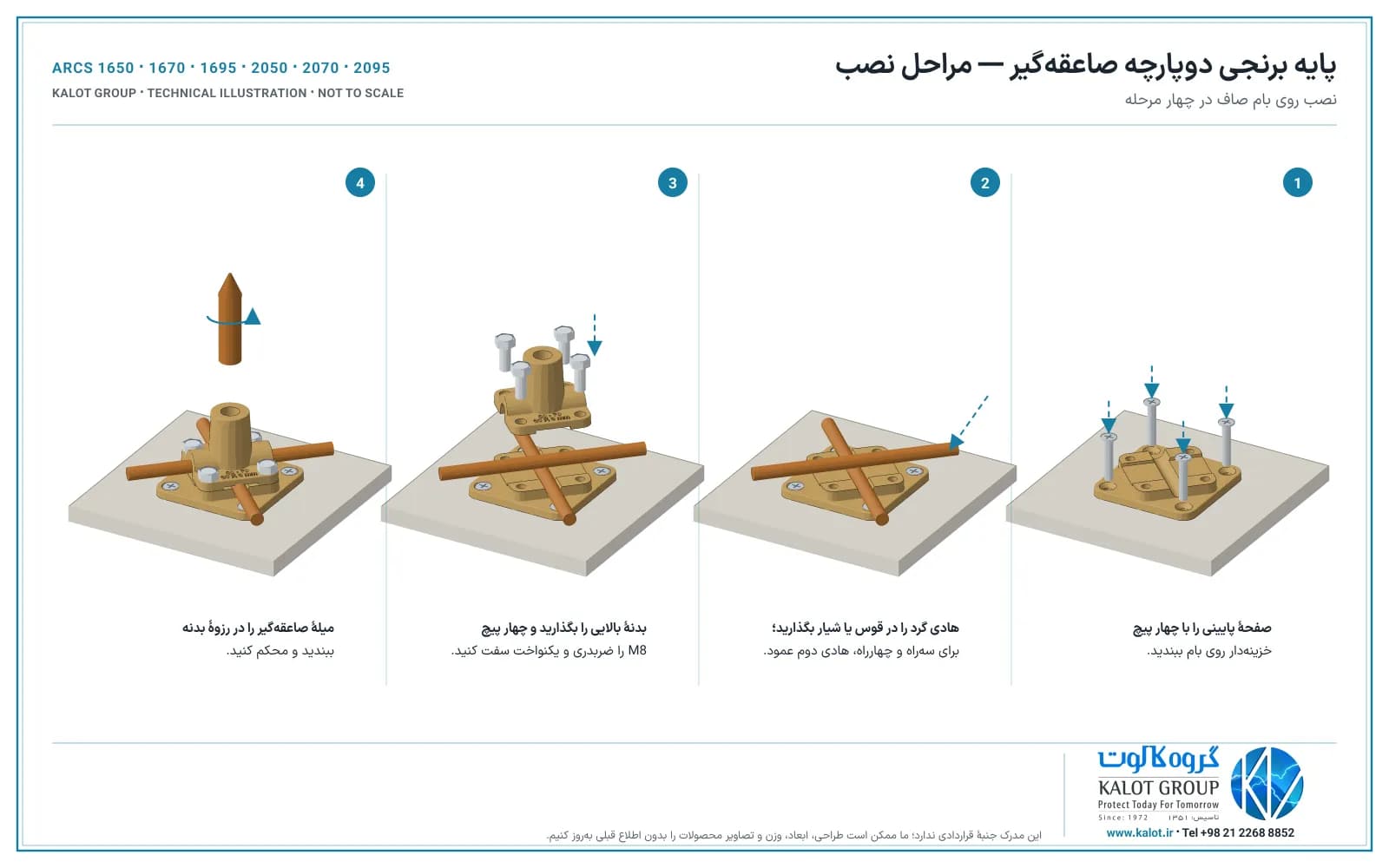

مراحل نصب
- محل پایه را طبق نقشهٔ سیستم صاعقهگیر، روی مسیر یا تقاطع هادی‌های بام مشخص کنید.
- صفحهٔ پایینی را با چهار پیچ خزینهدار و رولپلاک، یا پیچ مناسب جنس بام، روی سطح ببندید. روی بام‌های با پوشش آببند، از واشر آببند زیر پیچها استفاده کنید.
- هادی گرد را در قوس بدنهٔ بالایی یا شیار صفحهٔ پایینی قرار دهید؛ برای اتصال سهراه یا چهارراه، هادی دوم را در امتداد عمود بگذارید. تسمه میان دو ریل صفحه قرار میگیرد.
- بدنهٔ بالایی را روی صفحه بگذارید و چهار پیچ شش‌گوش را به‌تدریج و ضربدری سفت کنید تا هادی‌ها یکنواخت مهار شوند.
- میلهٔ صاعقهگیر ساده را در رزوهٔ بوش بدنه ببندید و محکم کنید.

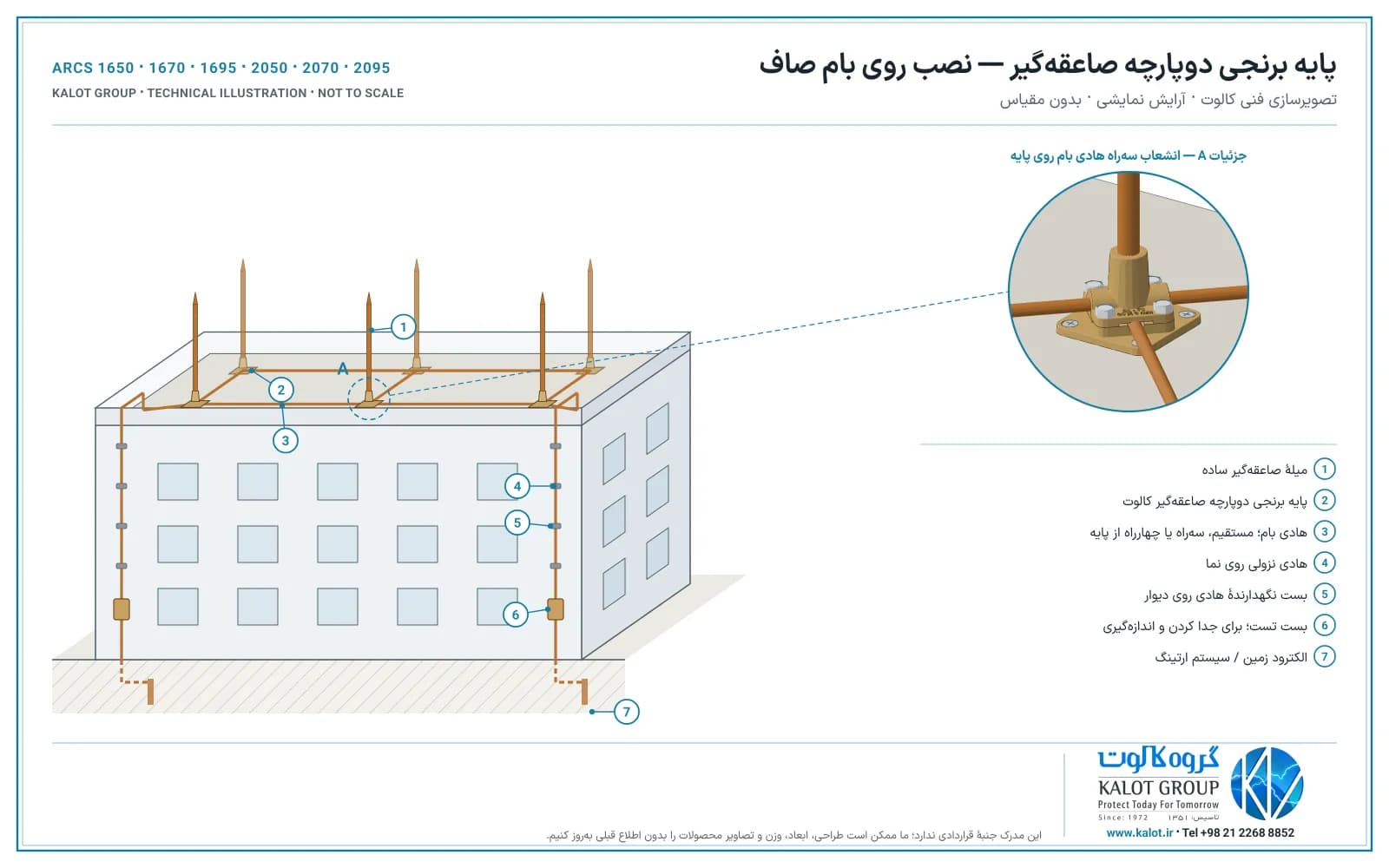

جایگاه پایه در سیستم صاعقهگیر
در این شماتیک، میله‌های صاعقهگیر ساده روی پایه‌های دوپارچه نصب شده‌اند و شبکهٔ هادی بام در هر پایه به‌صورت مستقیم، سهراه یا چهارراه به صاعقهگیر وصل میشود؛ هادی‌ها از دو طرف بام به هادی‌های نزولی، سکسیونر (بست تست) و سیستم ارتینگ می‌رسند.
نکات اجرایی
- این پایه برای میلهٔ صاعقهگیر ساده تا طول 2000 میلیمتر ساخته شده است؛ کد پایه را با رزوهٔ انتهای صاعقهگیر (M16 یا M20) و سطح مقطع هادی هم‌خوان انتخاب کنید.
- هادی‌های بام را میان پایه‌ها با نگهدارندهٔ مناسب مهار کنید؛ در راهنمای استاندارد، فاصلهٔ نگهدارنده‌های هادی افقی روی سطح افقی حداکثر یک متر است.
- در مسیرهای بلند هادی بام، برای انبساط و انقباض حرارتی پیش‌بینی لازم را داشته باشید تا نیرویی به پایه‌ها منتقل نشود.
- سطح زیر صفحه باید صاف و محکم باشد تا میلهٔ صاعقهگیر عمود بایستد و پیچها در سازهٔ بام بنشینند.
بازرسی و نگهداری
در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه، محکم بودن پیچ‌های نصب و چهار پیچ بدنه، وضعیت هادی‌ها در قوس و شیار، و عمود و محکم بودن میلهٔ صاعقهگیر را بررسی کنید و در صورت نیاز پیچها را دوباره یکنواخت سفت کنید.
استانداردهای زیر مرجع طراحی و انتخاب اجزای سیستم حفاظت در برابر صاعقه‌اند و جایگاه این پایه را در سیستم روشن می‌کنند.
طراحی سیستم: IEC 62305-3
طراحی، اجرا و بازرسی سیستم حفاظت در برابر صاعقهٔ سازه؛ از جمله تعیین محل میله‌های صاعقهگیر با روش زاویهٔ حفاظت، گوی غلتان یا مش، ابعاد چشمهٔ شبکهٔ هادی بام بر اساس سطح حفاظت، و حداقل سطح مقطع هادی‌ها (برای هادی مسی ۵۰ میلیمتر مربع).
قطعات اتصال: IEC 62561-1
الزامات و آزمون‌های قطعات اتصال فلزی سیستم حفاظت در برابر صاعقه، مانند بست‌ها و اتصال‌دهنده‌هایی که هادی‌ها را به هم و به میله‌های صاعقهگیر و ارت وصل می‌کنند؛ این پایه، که محل اتصال صاعقهگیر و هادی‌هاست، در همین گروه از قطعات قرار میگیرد.
میلهٔ صاعقهگیر و هادی: IEC 62561-2
الزامات مواد، ابعاد و آزمون‌های میله‌های صاعقهگیر، هادی‌ها و الکترودهای زمین.
مدارک و دانلودها
نقشه‌ها و شماتیک‌ها
- نقشهٔ ابعادی پایه برنجی دوپارچه صاعقهگیر کالوت (PDF)زبان: فارسی (در زبانه جدید باز میشود)

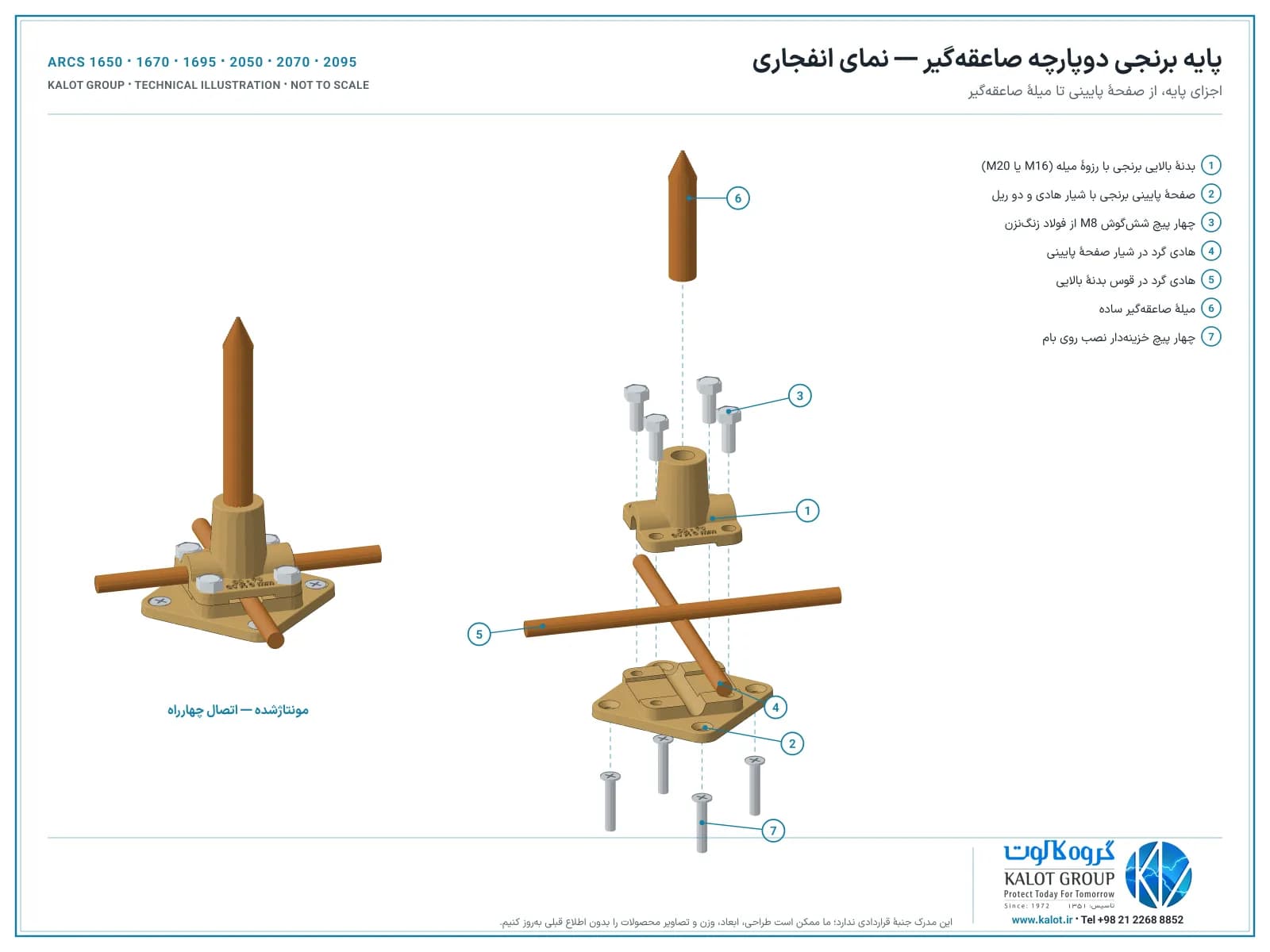

- نمای انفجاری پایه برنجی دوپارچه صاعقهگیر کالوت (PDF)زبان: فارسی (در زبانه جدید باز میشود)
- حالت‌های اتصال هادی در پایه برنجی دوپارچه (PDF)زبان: فارسی (در زبانه جدید باز میشود)
- مراحل نصب پایه برنجی دوپارچه روی بام صاف (PDF)زبان: فارسی (در زبانه جدید باز میشود)
- شماتیک نصب پایه برنجی دوپارچه صاعقهگیر کالوت روی بام صاف (PDF)زبان: فارسی (در زبانه جدید باز میشود)
پرسش‌های متداول
پایهٔ دوپارچهٔ صاعقهگیر چه کاربردی دارد؟
میلهٔ صاعقهگیر ساده را روی بام صاف نگه میدارد و همزمان هادی بام را به آن وصل میکند؛ هادی میان بدنهٔ بالایی و صفحهٔ پایینی مهار میشود و صاعقهگیر در بوش رزوهدار بدنه بسته میشود.
اتصال سهراه و چهارراه چگونه انجام میشود؟
قوس بدنهٔ بالایی و شیار صفحهٔ پایینی عمود بر هماند. هادی اصلی از قوس میگذرد؛ برای سهراه، هادی انشعاب از یک طرف شیار و برای چهارراه، هادی دوم از سرتاسر شیار عبور میکند. با سفت کردن چهار پیچ، هر دو هادی مهار میشوند.
چه هادیهایی به این پایه وصل میشوند؟
هادی گرد ۵۰، ۷۰ یا ۹۵ میلیمتر مربع (طبق کد انتخابی) و تسمهٔ ۳۰ در ۳ میلیمتر که میان دو ریل صفحهٔ پایینی قرار میگیرد. اندازههای «50 - 70» و «30 X 3 mm» روی خود بدنه نقش بستهاند.
کد مناسب را چگونه انتخاب کنم؟
دو عدد اول کد رزوهٔ میلهٔ صاعقهگیر را نشان میدهد (۱۶ برای M16 و ۲۰ برای M20) و دو عدد آخر سطح مقطع هادی را (۵۰، ۷۰ یا ۹۵ میلیمتر مربع)؛ مثلاً ARCS 1650 برای میلهٔ برقگیر با رزوهٔ M16 و هادی ۵۰ میلیمتر مربع است.
کدام میلهٔ صاعقهگیر روی این پایه بسته میشود؟
میلهٔ صاعقهگیر ساده با انتهای رزوهای هماندازهٔ کد پایه. صاعقهگیرهای ساده را در صاعقهگیر ساده از جنس تمام مس و صاعقهگیر ساده از جنس فولاد ضدزنگ ببینید.
تفاوت این پایه با پایهٔ برنجی یکپارچه چیست؟
پایهٔ برنجی مخصوص سطوح صاف میلهٔ صاعقهگیر را نگه میدارد؛ پایهٔ دوپارچه علاوه بر آن، هادی بام را میان دو قطعهٔ خود مهار میکند و اتصال مستقیم، سهراه یا چهارراه هادی را روی همان پایه ممکن میکند. برای اتصال هادی به صاعقهگیر بدون پایه، کوپلینگ اتصال سیم به میلهٔ صاعقهگیر و کوپلینگ اتصال تسمه به میلهٔ صاعقهگیر را ببینید.
آیا روی بام شیبدار هم نصب میشود؟
این پایه برای سطوح صاف ساخته شده است. برای بام شیبدار، پایهٔ صاعقهگیر استنلس قابل تنظیم و برای تاج شیروانی، پایهٔ برنجی مخصوص تاج شیروانی را ببینید.
پایه را چگونه روی بام ببندیم؟
صفحهٔ پایینی چهار سوراخ خزینهدار دارد؛ آن را با پیچ خزینهدار و رولپلاک یا پیچ مناسب جنس بام ببندید. روی پوششهای آببند، از واشر آببند زیر پیچها استفاده کنید تا آب نفوذ نکند.
