معرفی کامل محصول

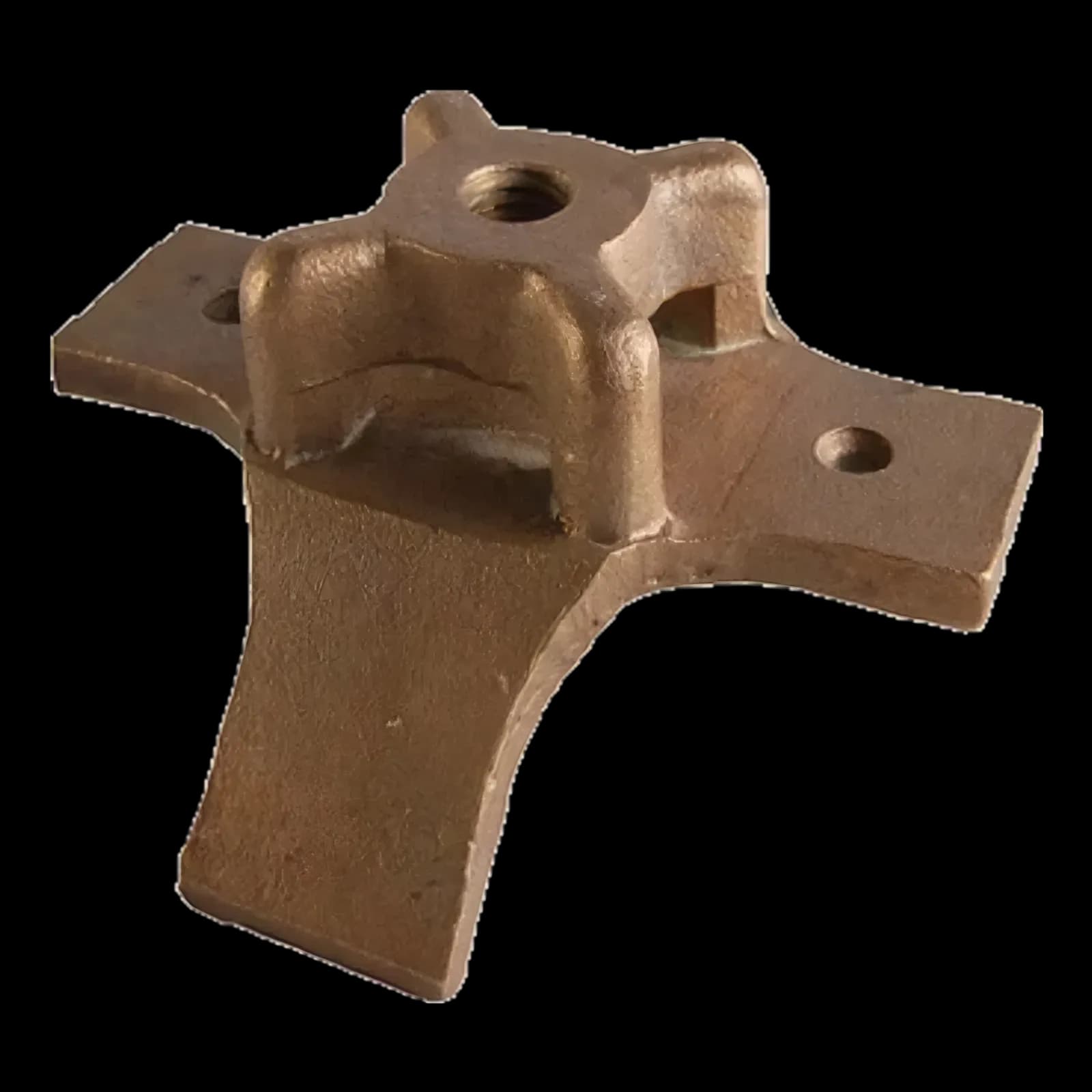

پایه برنجی صاعقهگیر مخصوص تاج شیروانی
پایهٔ برنجی صاعقهگیر مخصوص تاج شیروانی، میلهٔ صاعقهگیر ساده را روی تاج بامهای شیبدار نگه می‌دارد و هادی تسمهای را به صاعقهگیر متصل میکند. دو بال شیبدار پایه روی دو طرف تاج می‌نشینند و میلهٔ برق‌گیر در بوش رزوه‌دار بالای آن، عمود بر تاج قرار می‌گیرد؛ در دو رزوهٔ M16 و M20.
پایه برنجی صاعقهگیر مخصوص تاج شیروانی
پایهٔ برنجی صاعقهگیر مخصوص تاج شیروانی، میلهٔ صاعقهگیر ساده را روی تاج بامهای شیبدار نگه می‌دارد و هادی تسمهای را به صاعقهگیر متصل میکند. دو بال شیبدار پایه روی دو طرف تاج می‌نشینند و میلهٔ برق‌گیر در بوش رزوه‌دار بالای آن، عمود بر تاج قرار می‌گیرد؛ در دو رزوهٔ M16 و M20.
- برای تاج بام شیبدار
- اتصال هادی تسمهای به میلهٔ صاعقهگیر
- رزوهٔ M16 و M20
- بدنهٔ یکپارچهٔ برنجی
نشستن روی تاج
دو بال شیبدار پایه روی دو طرف تاج قرار می‌گیرند و صاعقهگیر ساده در بالاترین نقطهٔ بام عمود می‌ایستد.
اتصال هادی تسمهای
پایه برای اتصال هادی تسمهای بام به میلهٔ صاعقهگیر ساخته شده است.
سوراخ‌های نصب
بازوهای سوراخ‌دار، پایه را روی تاج و زیرسازی بام محکم نگه می‌دارند.
برنج ریخته‌گری
بدنهٔ یکپارچهٔ برنجی، مقاوم در برابر خوردگی جوّی.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع محصول | پایهٔ یکپارچهٔ میلهٔ صاعقهگیر ساده برای تاج بام |
محل نصب | تاج شیروانی و بامهای شیبدار |
هادی قابل اتصال | تسمه |
رزوهٔ اتصال میلهٔ صاعقهگیر | M16 یا M20 |
ابعاد | L = ۱۳۷ و H = ۷۱ میلی‌متر |
جنس | برنج ریخته‌گری |
کدها | ARRS 16 و ARRS 20 |

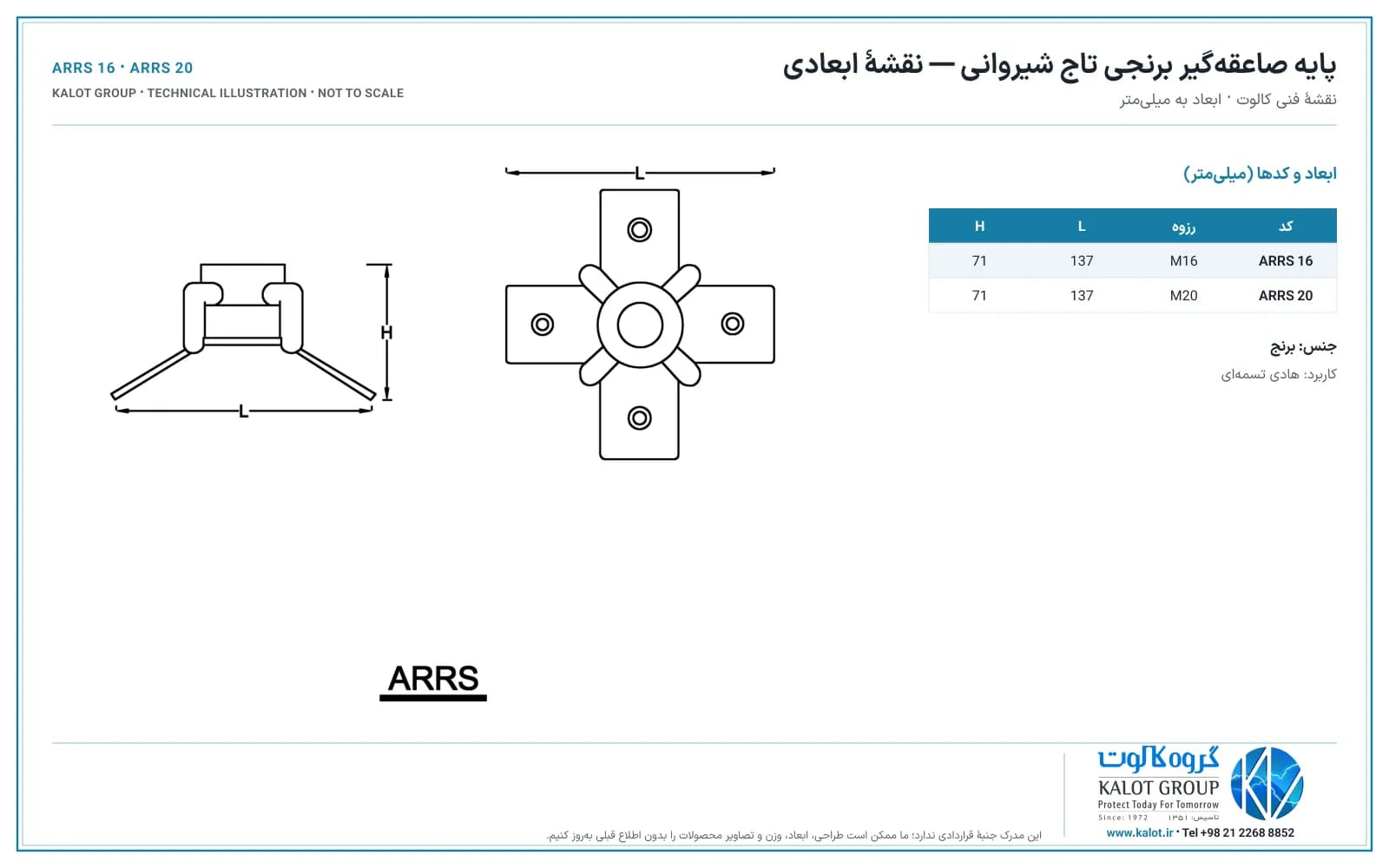

ابعاد و کدها
کد | رزوه | L (mm) | H (mm) |
|---|---|---|---|
ARRS 16 | M16 | 137 | 71 |
ARRS 20 | M20 | 137 | 71 |
محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
برای نمایش بزرگ کلیک کنید
دریافت نقشه: PDF · SVG (برداری)
برای نمایش بزرگ کلیک کنید

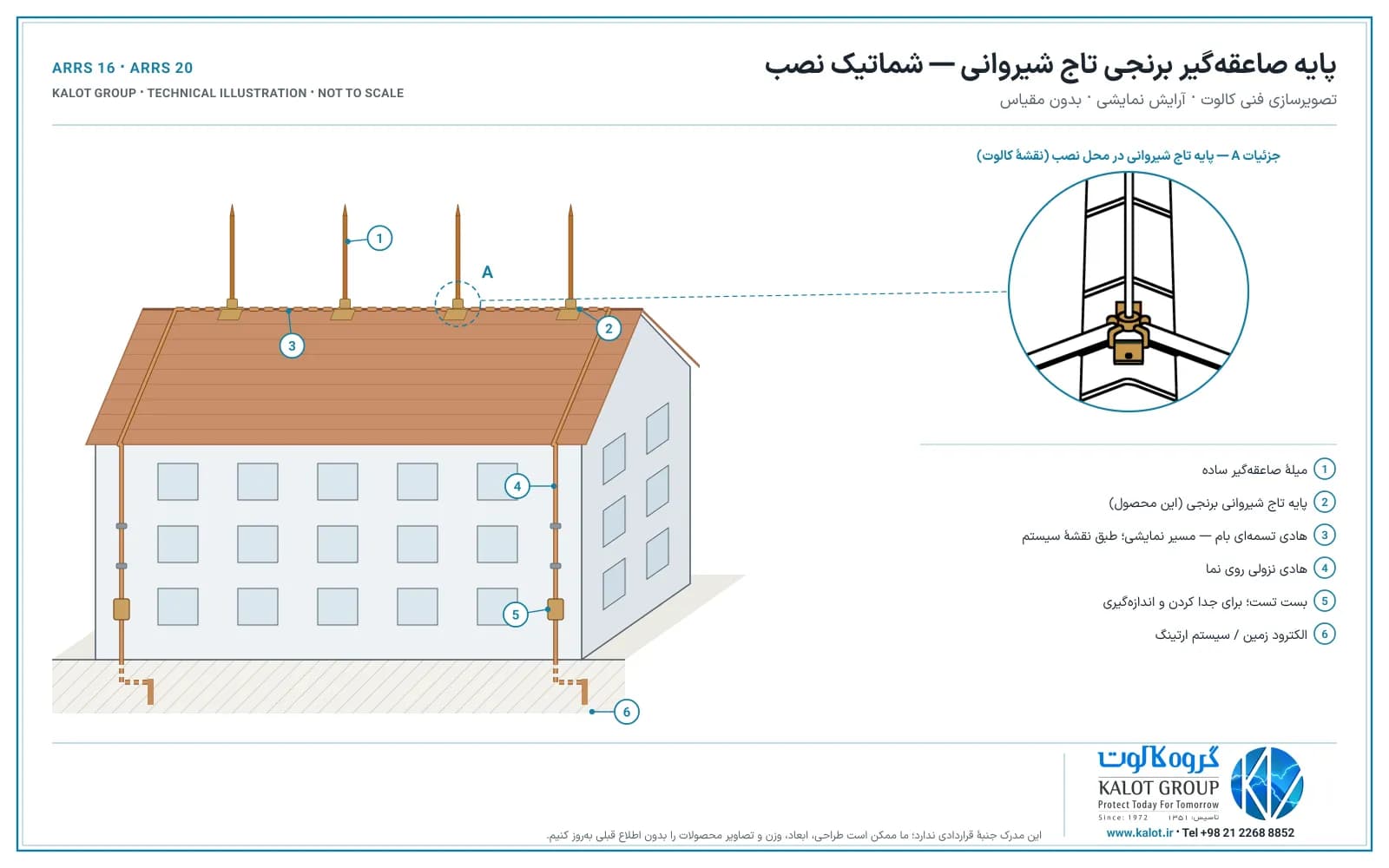

کاربرد
روی بامهای شیبدار، تاج بالاترین نقطهٔ بام و معمولاً بهترین محل برای میله‌های صاعقهگیر و هادی بام است. این پایه برای همین نقطه ساخته شده: بال‌های آن روی دو شیب تاج قرار می‌گیرند، صاعقهگیر ساده عمود می‌ایستد و هادی تسمهای بام به پایه متصل میشود.
مراحل نصب
- محل پایه‌ها را در امتداد تاج طبق نقشهٔ سیستم مشخص کنید.
- پایه را طوری روی تاج بگذارید که دو بال آن روی دو شیب بنشینند و با پیچ مناسب به زیرسازی بام ببندید.
- تسمهٔ هادی بام را طبق نقشهٔ سیستم به پایه متصل کنید.
- میلهٔ صاعقهگیر را در بوش رزوه‌دار ببندید و محکم کنید.
بازرسی و نگهداری
در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه، محکم بودن پیچ‌ها و میلهٔ صاعقهگیر، عمود بودن آن و سالم بودن اتصال هادی را بررسی کنید و در صورت نیاز دوباره سفت کنید.
استانداردهای زیر مرجع طراحی و انتخاب اجزای سیستم حفاظت در برابر صاعقه‌اند و جایگاه این قطعه را در سیستم روشن می‌کنند.
طراحی سیستم: IEC 62305-3
طراحی، اجرا و بازرسی سیستم حفاظت در برابر صاعقهٔ سازه؛ از جمله محل و ارتفاع میله‌های صاعقهگیر، اجرای هادی‌های بام و هادی‌های نزولی و اتصال آن‌ها به هم.
قطعات اتصال: IEC 62561-1
الزامات و آزمون‌های قطعات اتصال فلزی سیستم حفاظت در برابر صاعقه؛ قطعاتی که میلهٔ صاعقهگیر و هادی‌ها را به هم متصل می‌کنند در همین گروه قرار می‌گیرند.
میلهٔ صاعقهگیر و هادی: IEC 62561-2
الزامات مواد، ابعاد و آزمون‌های میله‌های صاعقهگیر، هادی‌ها و الکترودهای زمین.
پرسش‌های متداول
این پایه کجا نصب میشود؟
روی تاج بامهای شیبدار (شیروانی). برای بام صاف از پایهٔ سطوح صاف و برای نصب روی خود شیب بام از پایهٔ استنلس قابل تنظیم استفاده کنید.
کدام هادی به این پایه وصل میشود؟
هادی تسمهای بام؛ مسیر هادی را طراح سیستم تعیین میکند.
رزوهٔ پایه چه اندازه‌ای است؟
ARRS 16 با رزوهٔ M16 و ARRS 20 با رزوهٔ M20؛ برای میله‌های صاعقهگیر ساده به قطر ۱۶ و ۲۰ میلی‌متر.
چرا میلهٔ صاعقهگیر روی تاج نصب میشود؟
تاج بالاترین نقطهٔ بام شیبدار است؛ صاعقهگیر پسیوی که آنجا نصب شود بیشترین ارتفاع مؤثر و ناحیهٔ حفاظت را دارد.
