پایه صاعقه‌گیر استنلس استیل قابل تنظیم برای بام صاف و شیب‌دار

محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

نقشه، نمای بالا و نمای جانبی پایه را نشان می‌دهد: صفحهٔ ⁦140 × 140⁩ میلی‌متری با ۱۲ سوراخ نصب، خط خم زبانه، بوش به قطر ۲۶ و ارتفاع ۷۰ میلی‌متر و فک بست ⁦64 × 64⁩ میلی‌متری. زاویهٔ خم زبانه (β) برابر شیب بام است.

دریافت نقشه: PDF · SVG (برداری)

چرا میلهٔ صاعقه‌گیر باید عمود باشد؟

در طراحی سیستم حفاظت در برابر صاعقه طبق ⁦IEC 62305⁠-⁠3⁩، ناحیهٔ حفاظت هر میلهٔ صاعقه‌گیر پسیو با روش زاویهٔ حفاظت یا گوی غلتان و بر اساس ارتفاع عمودی نوک آن نسبت به سطح مورد حفاظت محاسبه می‌شود. صاعقه‌گیر ساده‌ای که همراه با شیب بام کج شود، ارتفاع مؤثر کمتری دارد و ناحیهٔ حفاظت آن به یک سمت جابه‌جا می‌شود؛ نتیجه، پوشش کمتر از آن چیزی است که طراح در نقشه در نظر گرفته است.

ما این پایه را طوری ساخته‌ایم که روی هر شیبی، میلهٔ صاعقه‌گیر را دوباره عمود کند: زبانه به اندازهٔ شیب بام خم می‌شود و بوش جوش‌شده روی آن، صاعقه‌گیر را در امتداد قائم نگه می‌دارد. روی بام صاف، زبانه بدون خم می‌ماند.

نکات اجرایی

• زبانه را فقط یک‌بار و به اندازهٔ لازم خم کنید؛ خم و راست کردن مکرر ورق را ضعیف می‌کند.
• میله‌های صاعقه‌گیر بلندتر، به‌ویژه بالاتر از حدود ۶۰ سانتی‌متر، در باد نیروی بیشتری به پایه وارد می‌کنند؛ برای آن‌ها مهار اضافه را در طراحی پیش‌بینی کنید.
• فاصلهٔ پایه‌ها و محل هادی‌های بام را طراح سیستم بر اساس روش حفاظت و ابعاد بام تعیین می‌کند.

مراحل نصب

1. محل پایه را طبق نقشهٔ سیستم صاعقه‌گیر روی بام مشخص کنید؛ پایه را روی سطحی محکم بگذارید که پیچ‌ها در سازهٔ بام یا زیرسازی آن بنشینند.
2. صفحه را با پیچ و رول‌پلاک یا پیچ مناسب جنس بام از سوراخ‌های نصب ببندید. روی بام‌های با پوشش آب‌بند، از واشر آب‌بند زیر پیچ‌ها استفاده کنید.
3. روی بام شیب‌دار، زبانه را یک‌بار و با ابزار مناسب به اندازهٔ شیب بام خم کنید تا بوش کاملاً عمود شود؛ عمود بودن را با تراز کنترل کنید. روی بام صاف زبانه بدون خم می‌ماند.
4. هادی بام را، سیم گرد در شیار میانی یا تسمه روی سطح تخت، زیر فک بست قرار دهید.
5. فک را روی پیچ‌های دوسر بگذارید و چهار مهره را به‌تدریج و ضربدری سفت کنید تا هادی محکم میان فک و صفحه مهار شود.
6. میلهٔ صاعقه‌گیر را در بوش رزوه‌دار ببندید و محکم کنید.

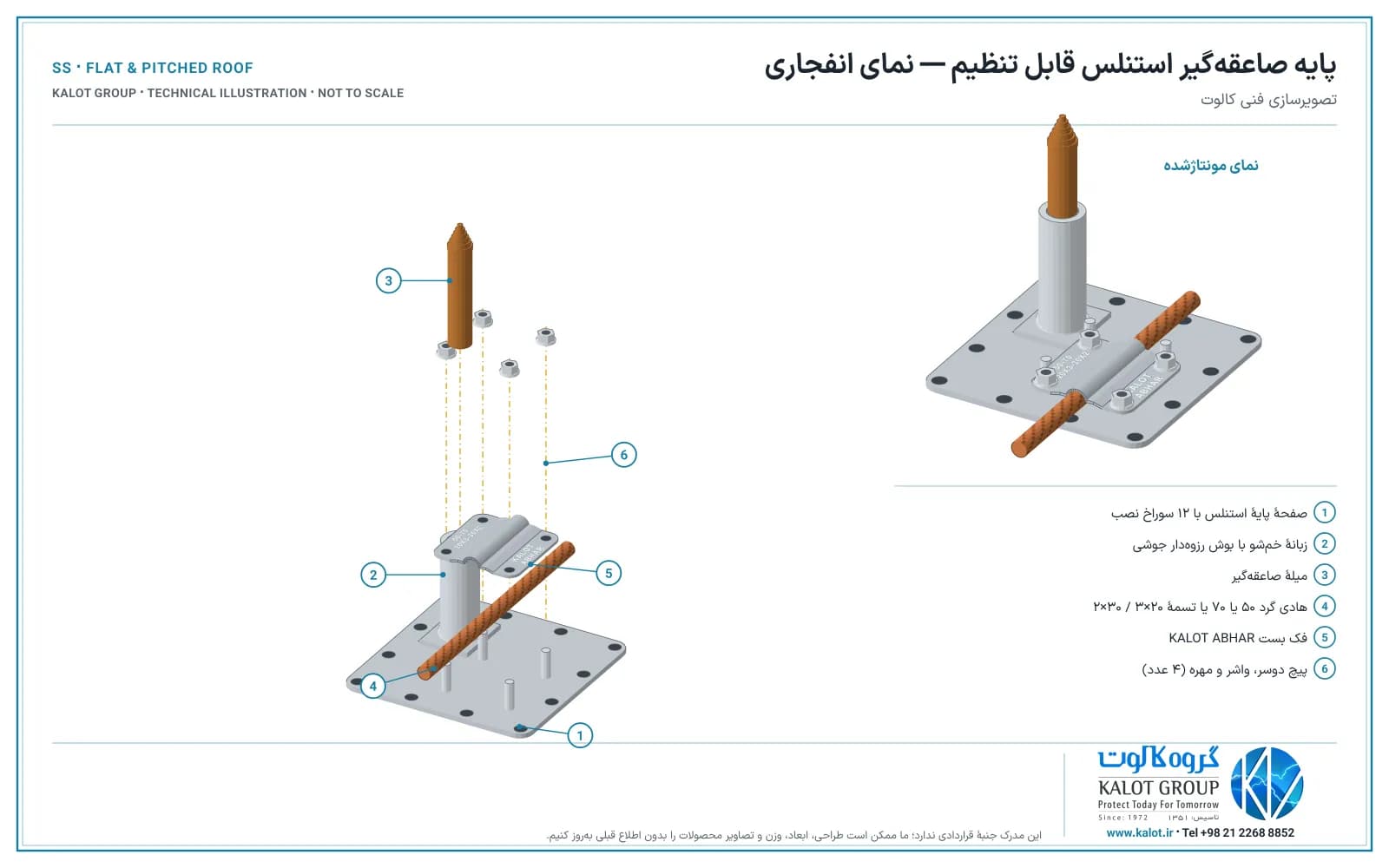

اجزای پایه

• صفحهٔ پایه: صفحهٔ مربعی فولاد زنگ‌نزن با ۱۲ سوراخ نصب در اطراف؛ صفحه با پیچ مناسب جنس بام روی سطح بسته می‌شود.

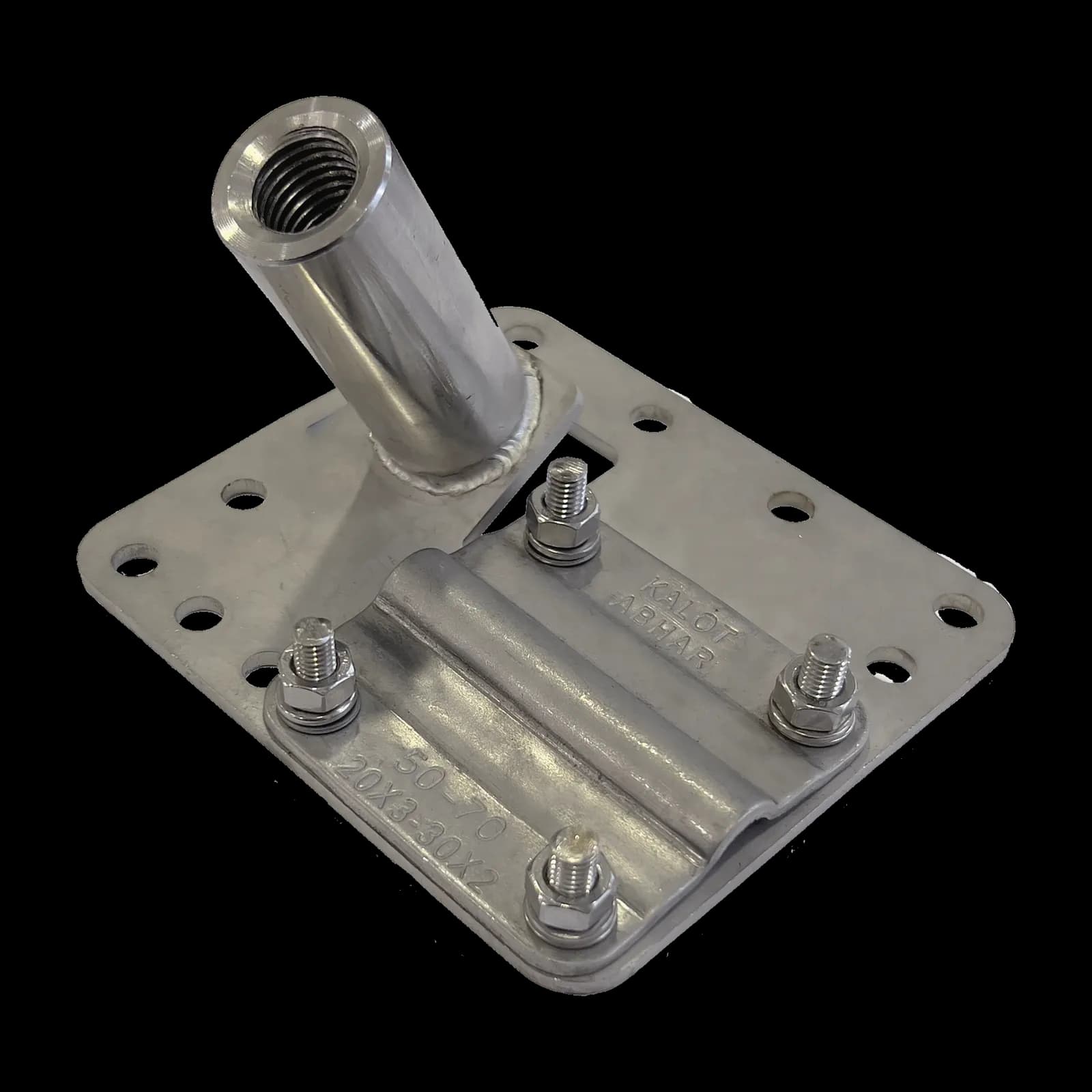

• زبانهٔ خم‌شو و بوش رزوه‌دار: زبانه از خود صفحه بریده شده و در محل نصب خم می‌شود؛ بوش رزوه‌دار میلهٔ صاعقه‌گیر روی آن جوش شده است.
• فک بست KALOT ABHAR: همان فک بست چندمنظورهٔ ما با نشانهٔ «50-70» و «20X3-30X2»؛ شیار میانی آن برای هادی گرد و سطح تخت دو طرفش برای تسمه است.
• چهار پیچ دوسر با واشر و مهره: فک بست را روی صفحه می‌فشارند و هادی را میان فک و صفحه مهار می‌کنند.

فک این پایه همان نیمه‌ای است که در بست چهارراه چندمنظوره استنلس استیل به کار برده‌ایم؛ بنابراین هر دو نوع هادی رایج بام، سیم و تسمه، بدون قطعهٔ اضافه به پایه متصل می‌شوند.

چرا تمام‌استنلس؟

پایهٔ صاعقه‌گیر سال‌ها روی بام و در معرض باران، آفتاب، برف و آلودگی می‌ماند. صفحه، زبانه، بوش و فک بست این پایه از فولاد زنگ‌نزن است؛ مقاومت آن به پوششی وابسته نیست که با خراش یا گذر زمان از بین برود. برای محیط‌های بسیار خورنده یا ترکیب با هادی آلومینیومی، پیش از سفارش با کارشناسان ما هماهنگ کنید.

بازرسی و نگهداری

در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه، عمود بودن میلهٔ صاعقه‌گیر، محکم بودن پیچ‌های صفحه و مهره‌های فک بست و وضعیت هادی زیر فک را بررسی کنید و در صورت نیاز مهره‌ها را دوباره یکنواخت سفت کنید.

استانداردهای زیر مرجع طراحی و انتخاب اجزای سیستم حفاظت در برابر صاعقه‌اند و جایگاه این پایه را در سیستم روشن می‌کنند.

طراحی سیستم: ⁦IEC 62305⁠-⁠3⁩

طراحی، اجرا و بازرسی سیستم حفاظت در برابر صاعقهٔ سازه، از جمله انتخاب محل و ارتفاع میله‌های صاعقه‌گیر با روش زاویهٔ حفاظت، گوی غلتان یا مش، و اجرای هادی‌های بام و هادی‌های نزولی.

قطعات اتصال: ⁦IEC 62561⁠-⁠1⁩

الزامات و آزمون‌های قطعات اتصال فلزی سیستم حفاظت در برابر صاعقه، مانند بست‌ها و اتصال‌دهنده‌هایی که هادی‌ها و میله‌های صاعقه‌گیر را به هم متصل می‌کنند؛ فک بست این پایه در همین گروه از قطعات قرار می‌گیرد.

میلهٔ صاعقه‌گیر و هادی: ⁦IEC 62561⁠-⁠2⁩

الزامات مواد، ابعاد و آزمون‌های میله‌های صاعقه‌گیر، هادی‌ها و الکترودهای زمین.
