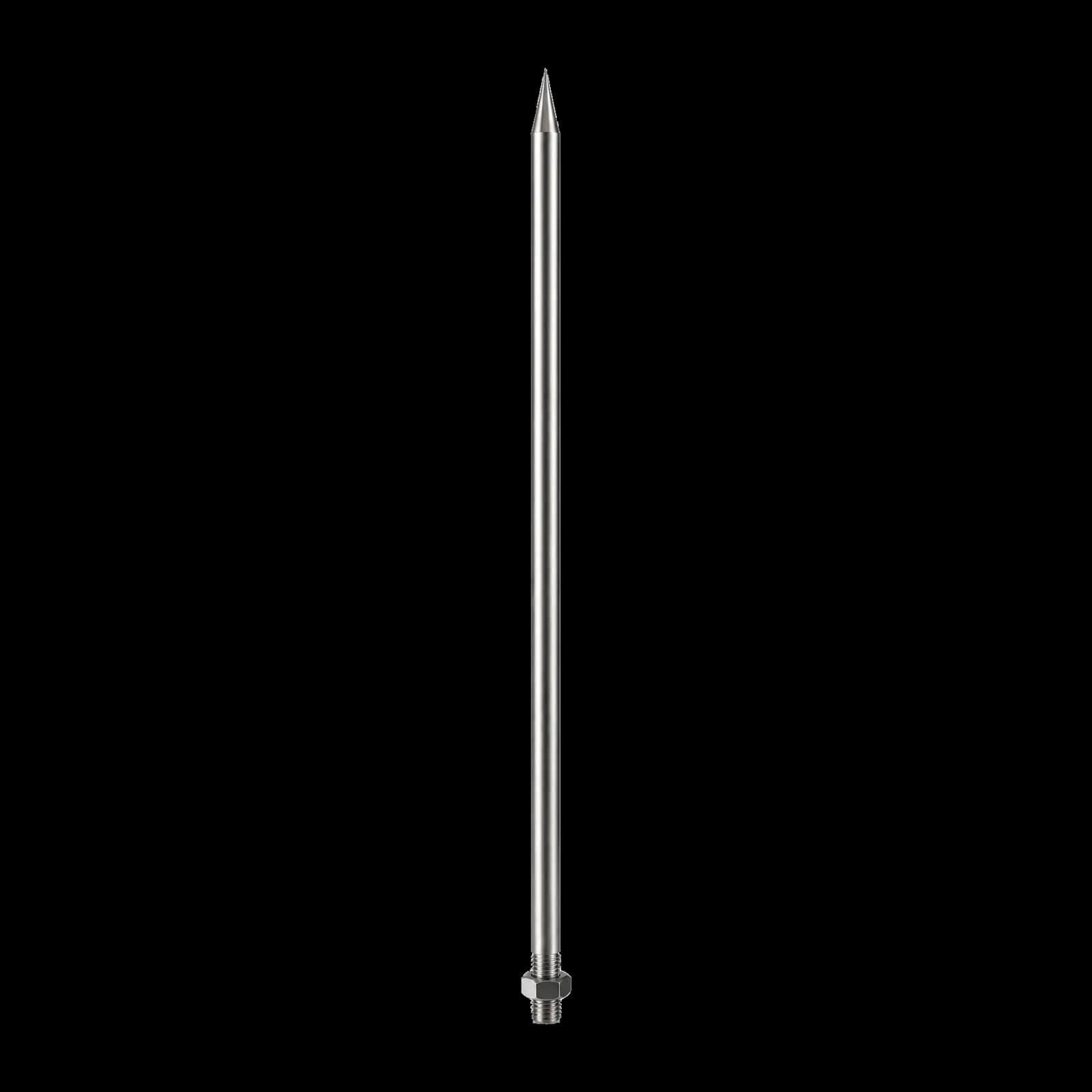

صاعقه‌گیر ساده از جنس فولاد ضدزنگ

در کد سفارش، دو رقم اول طول میلهٔ صاعقه‌گیر به دسی‌متر (۰۵ تا ۲۰) و دو رقم آخر قطر آن به میلی‌متر است. هر صاعقه‌گیر ساده با یک مهرهٔ قفل عرضه می‌شود. برای قطرها و طول‌های دیگر، اندازهٔ مورد نیاز را هنگام سفارش به ما اعلام کنید.

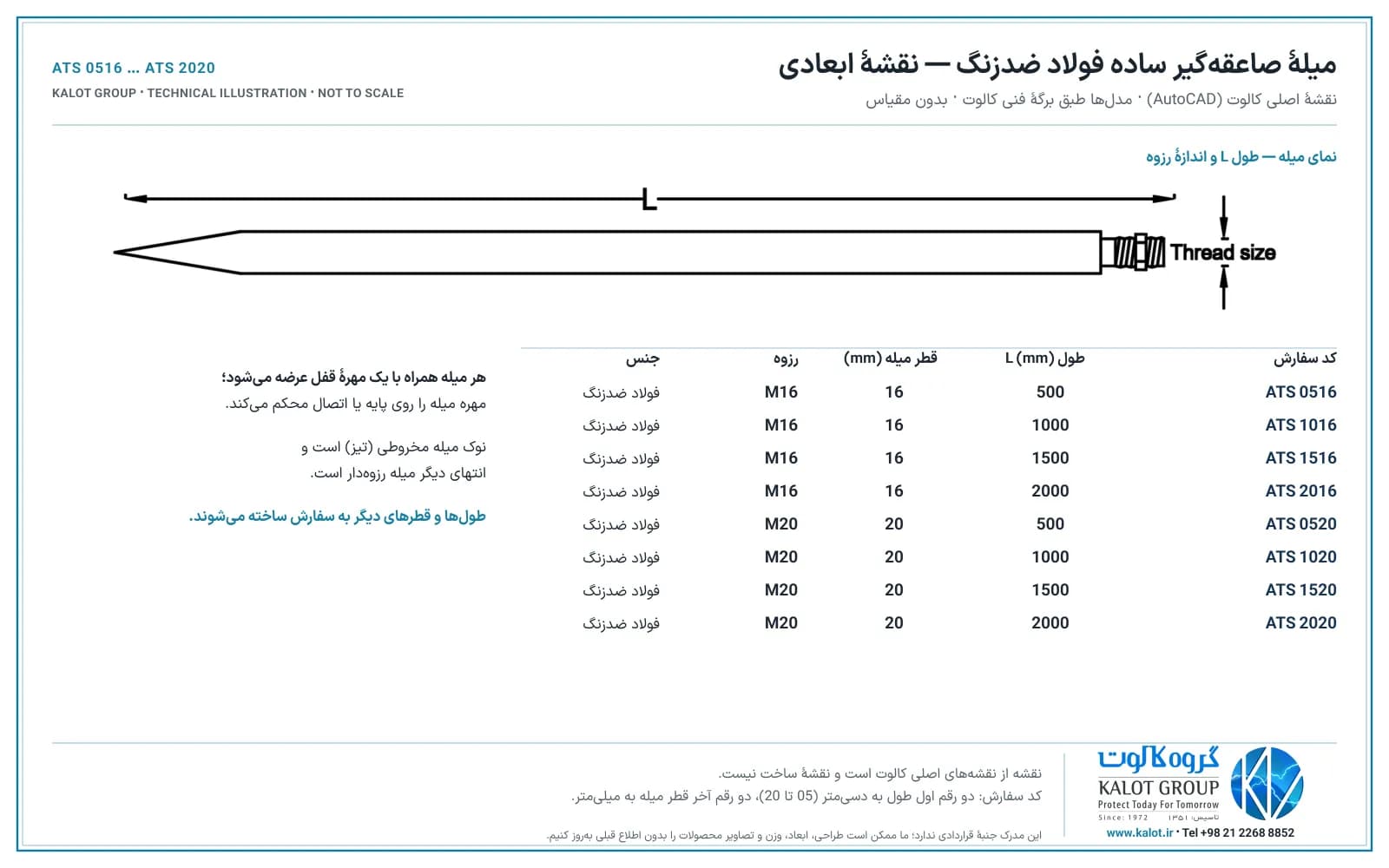

نقشهٔ کالوت، میلهٔ صاعقه‌گیر را با نوک مخروطی، طول L و رزوهٔ انتهایی نشان می‌دهد؛ جدول هشت مدل استاندارد ATS با قطر، رزوه و طول هر مدل روی همان برگه آمده است. نقشه نقشهٔ ساخت نیست؛ فایل‌های PDF و SVG آن در بخش «مدارک و دانلودها» همین صفحه قرار دارد.

کاربرد

میلهٔ صاعقه‌گیر ساده، ساده‌ترین نوع پایانهٔ هوایی است و در سیستم‌های حفاظت در برابر صاعقهٔ متداول به کار می‌رود:

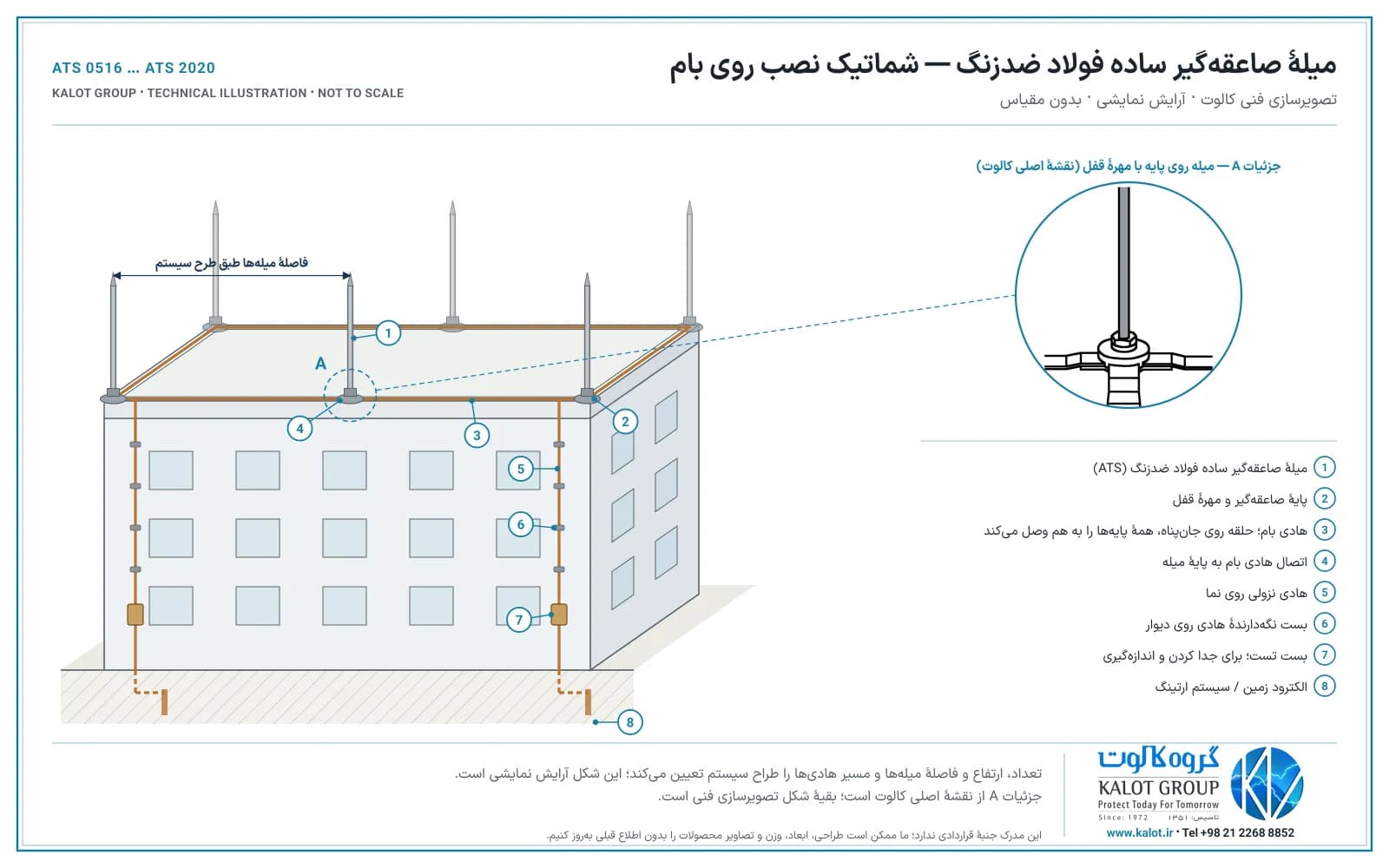

• روی بام‌های تخت، جان‌پناه و لبهٔ بام، در نقاطی که طراحی سیستم تعیین کرده است؛
• روی تاج شیروانی، دودکش، برج‌ها و سازه‌های بلند؛
• همراه با شبکهٔ هادی‌های بام (مش) برای پوشش نقاط برجسته.

میلهٔ صاعقه‌گیر استنلس استیل برای محیط‌های خورنده، صنعتی و ساحلی و جاهایی مناسب است که استحکام مکانیکی بیشتر لازم است. تعداد، ارتفاع و محل میله‌های صاعقه‌گیر را طراح سیستم بر اساس روش زاویهٔ حفاظت، گوی غلتان یا مش تعیین می‌کند.

اجزای هم‌خانواده

• پایهٔ صاعقه‌گیر برای نصب روی سطح صاف: پایه صاعقه گیر مخصوص سطوح صاف.
• اتصال هادی به صاعقه‌گیر ساده: کوپلینگ اتصال سیم به میله صاعقه گیر و کوپلینگ اتصال تسمه به میله صاعقه گیر.
• میلهٔ صاعقه‌گیر هم‌خانواده از جنس مس: صاعقه‌گیر ساده از جنس تمام مس؛ سه‌شاخهٔ نوک صاعقه‌گیر ساده برای استفاده همراه میله‌های صاعقه‌گیر مسی نوک‌تیز ساخته شده است.
• همهٔ مدل‌های صاعقه‌گیر ساده (فرانکلین) کالوت: میله‌های صاعقه‌گیر ساده.

ترتیب نصب

1. محل و ارتفاع میلهٔ برق‌گیر را طبق طرح سیستم حفاظت در برابر صاعقه مشخص کنید.
2. پایهٔ مناسب سطح (بام تخت، تاج شیروانی یا دیوار) را نصب و محکم کنید.
3. مهرهٔ قفل را روی رزوهٔ انتهایی میلهٔ صاعقه‌گیر ببندید، انتهای رزوه‌دار را در رزوهٔ پایه یا کوپلینگ بپیچانید و مهره را روی پایه سفت کنید تا صاعقه‌گیر ثابت شود.
4. هادی‌های سیستم را با اتصال مناسب به پایه یا کوپلینگ متصل کنید.
5. پس از نصب، محکم بودن اتصال‌ها و پیوستگی الکتریکی مسیر تا سیستم ارتینگ را کنترل کنید.

نکات فنی

• فولاد ضدزنگ در هوای آزاد ظاهر خود را حفظ می‌کند و در محیط‌های خورنده، صنعتی و ساحلی گزینهٔ مناسبی است.
• جنس میلهٔ صاعقه‌گیر را با جنس هادی‌ها و اتصالات سیستم هماهنگ کنید؛ در اتصال به فلزات دیگر، سازگاری مواد را طراح سیستم تعیین کند.
• میله‌های صاعقه‌گیر بلندتر نیروی باد بیشتری تحمل می‌کنند؛ پایه و روش مهار را متناسب با طول صاعقه‌گیر و شرایط محل انتخاب کنید.
• فولاد ضدزنگ رسانایی الکتریکی کمتری از مس دارد، اما استاندارد ⁦IEC 62305⁠-⁠3⁩ آن را در کنار مس از مواد مجاز پایانهٔ هوایی می‌داند و حداقل سطح مقطع هر جنس را جداگانه تعیین کرده است؛ در محیط‌های خورنده، استحکام و دوام فولاد ضدزنگ مزیت اصلی آن است. راهنمای مقایسهٔ جنس‌ها را در صفحهٔ میله‌های صاعقه‌گیر ساده ببینید.

بازرسی و نگهداری

میلهٔ صاعقه‌گیر، مهرهٔ قفل و اتصال هادی‌ها را در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه از نظر شل شدن، خم شدن بدنه، خوردگی و آسیب مکانیکی بررسی کنید و در صورت نیاز پیوستگی الکتریکی مسیر را اندازه‌گیری کنید؛ پس از هر رویداد صاعقهٔ شناخته‌شده نیز بازدید کنید.

استانداردهای زیر برای شناخت الزامات میلهٔ صاعقه‌گیر و جایگاه آن در سیستم حفاظت در برابر صاعقه معرفی شده‌اند.

استاندارد قطعه: ⁦IEC 62561⁠-⁠2⁩

این استاندارد الزامات هادی‌ها و الکترودهای زمین سیستم حفاظت در برابر صاعقه، از جمله میله‌های برق‌گیر (پایانهٔ هوایی)، را تعیین می‌کند: جنس، ابعاد و آزمون‌های مکانیکی و الکتریکی. ما میله‌های صاعقه‌گیر ساده را مطابق با الزامات این استاندارد تولید می‌کنیم.

استاندارد طراحی سیستم: ⁦IEC 62305⁠-⁠3⁩

این استاندارد طراحی، اجرا، بازرسی و نگهداری سیستم حفاظت در برابر صاعقهٔ سازه را پوشش می‌دهد. محل قرارگیری پایانه‌های هوایی با روش زاویهٔ حفاظت، روش گوی غلتان یا روش مش تعیین می‌شود و ارتفاع و تعداد میله‌های صاعقه‌گیر نتیجهٔ همین طراحی است.
