معرفی کامل محصول
صاعقهگیر ساده از جنس تمام مس
کد سفارش: ATC 0516 … ATC 2020
صاعقهگیر ساده از جنس تمام مس کالوت ـ که به آن صاعقهگیر فرانکلین یا صاعقهگیر پسیو هم می‌گویند ـ یک میلهٔ صاعقهگیر مسی با نوک مخروطی است که به‌عنوان پایانهٔ هوایی در سیستم حفاظت در برابر صاعقه، بالاترین نقاط سازه را پوشش میدهد و جریان صاعقه را به هادیهای نزولی و سیستم ارتینگ میرساند.
میلهٔ صاعقهگیر با رزوهٔ انتهایی روی پایه یا اتصال بسته میشود و هر عدد همراه با یک مهرهٔ قفل عرضه میشود. مدلهای استاندارد با قطر 16 mm و 20 mm و طول ۵۰۰ تا ۲۰۰۰ میلیمتر ساخته میشوند و قطرها و طولهای دیگر را به سفارش شما میسازیم.
ما این میلههای صاعقهگیر را مطابق با الزامات استاندارد IEC 62561-2 تولید میکنیم تا برای پروژهٔ شما پایانهٔ هوایی مسی، ساده و ماندگار فراهم باشد.
پایانهٔ هوایی مسی برای روش‌های زاویهٔ حفاظت، گوی غلتان و مش
در طراحی سیستم حفاظت در برابر صاعقه، میلههای صاعقهگیر ساده در نقاطی قرار می‌گیرند که طراح با روش زاویهٔ حفاظت، گوی غلتان یا مش تعیین کرده است. ارتفاع و تعداد میلههای صاعقهگیر از همین طراحی به دست می‌آید؛ ما آن‌ها را در قطر و طولی که طرح شما لازم دارد تأمین میکنیم.
تمام مس
بدنهٔ میلهٔ صاعقهگیر از مس است؛ فلزی با رسانایی الکتریکی بالا و مقاومت خوب در برابر خوردگی جوی، و همخوان با هادیها و اتصالات مسی و برنجی سیستم.
نوک مخروطی و رزوهٔ انتهایی
نوک میلهٔ صاعقهگیر مخروطی است و انتهای دیگر آن رزوهٔ M16 یا M20 دارد تا مستقیماً روی پایه یا کوپلینگ بسته شود.
همراه با مهرهٔ قفل
هر میلهٔ صاعقهگیر با یک مهرهٔ قفل عرضه میشود که آن را روی پایه یا اتصال محکم میکند و از شل شدن آن جلوگیری میکند.
هشت مدل استاندارد، ساخت به سفارش
قطر ۱۶ و ۲۰ میلیمتر در چهار طول ۵۰۰، ۱۰۰۰، ۱۵۰۰ و ۲۰۰۰ میلیمتر؛ قطرها و طولهای دیگر را به سفارش میسازیم.
تولید مطابق IEC 62561-2
ما این میلههای صاعقهگیر مسی را مطابق با الزامات استاندارد IEC 62561-2، استاندارد قطعات هادی و الکترود سیستم حفاظت در برابر صاعقه، تولید میکنیم.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | میلهٔ صاعقهگیر ساده با نوک مخروطی (Taper Point Air Rod) |
جنس میلهٔ صاعقهگیر | مس (تمام مس) |
قطر میلهٔ صاعقهگیر | 16 mm یا 20 mm |
رزوهٔ انتهایی | M16 برای قطر ۱۶، M20 برای قطر ۲۰ |
طول استاندارد | ۵۰۰، ۱۰۰۰، ۱۵۰۰ و ۲۰۰۰ میلیمتر |
مهره | یک مهرهٔ قفل همراه هر میلهٔ صاعقهگیر؛ جنس مهره فولاد ضدزنگ |
ساخت به سفارش | قطرها و طولهای دیگر |
استاندارد تولید | IEC 62561-2 |
کد سفارش | ATC 0516 تا ATC 2020 |
کد سفارش | طول L (mm) | قطر میلهٔ صاعقهگیر (mm) | رزوه | جنس |
|---|---|---|---|---|
ATC 0516 | 500 | 16 | M16 | مس |
ATC 1016 | 1000 | 16 | M16 | مس |
ATC 1516 | 1500 | 16 | M16 | مس |
ATC 2016 | 2000 | 16 | M16 | مس |
ATC 0520 | 500 | 20 | M20 | مس |
ATC 1020 | 1000 | 20 | M20 | مس |
ATC 1520 | 1500 | 20 | M20 | مس |
ATC 2020 | 2000 | 20 | M20 | مس |
در کد سفارش، دو رقم اول طول میلهٔ صاعقهگیر به دسی‌متر (۰۵ تا ۲۰) و دو رقم آخر قطر آن به میلیمتر است. هر میلهٔ صاعقهگیر مسی با یک مهرهٔ قفل عرضه میشود. برای قطرها و طولهای دیگر، اندازهٔ مورد نیاز را هنگام سفارش به ما اعلام کنید.
برای نمایش بزرگ کلیک کنید

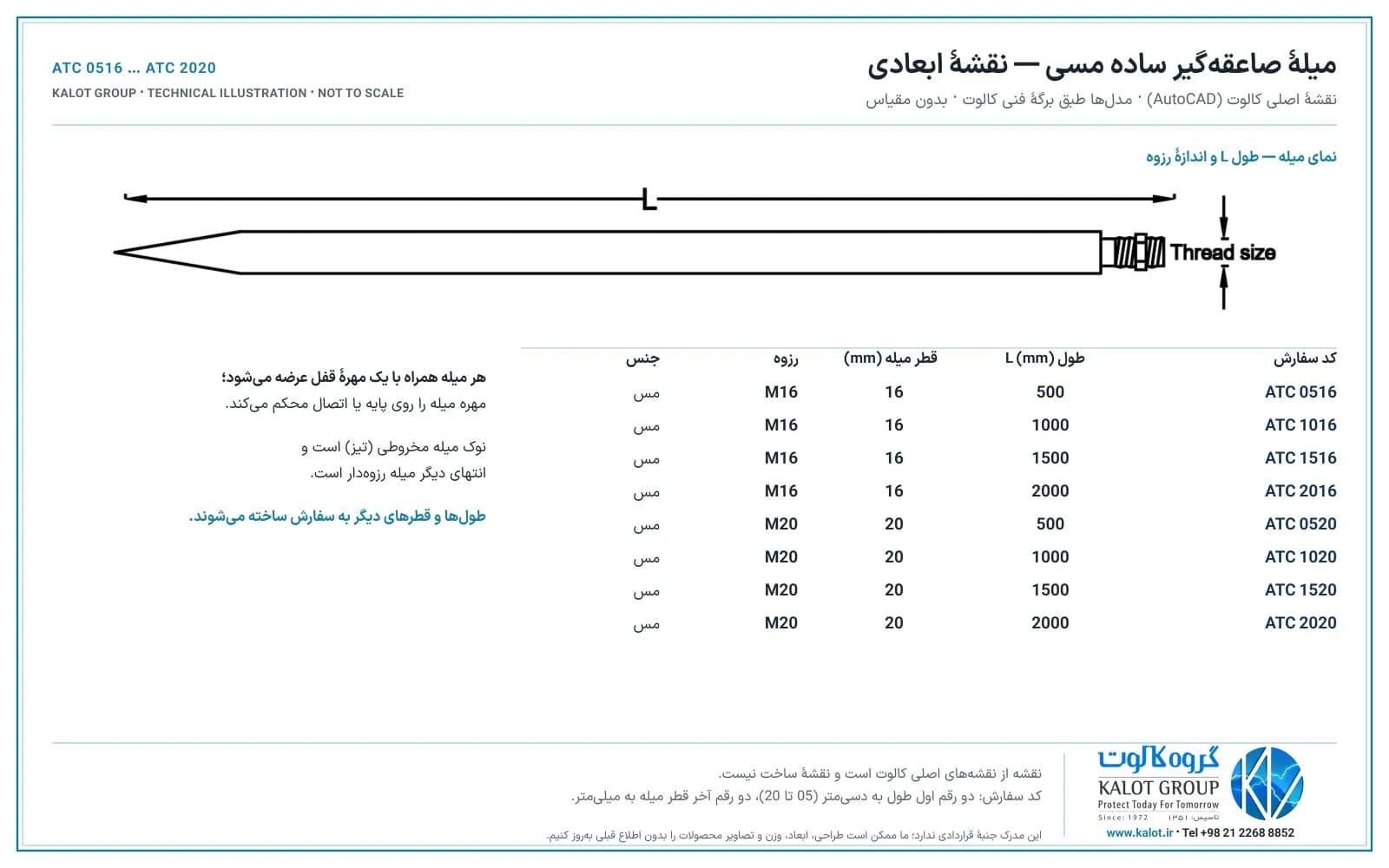

نقشهٔ کالوت، میلهٔ صاعقهگیر را با نوک مخروطی، طول L و رزوهٔ انتهایی نشان میدهد؛ جدول هشت مدل استاندارد ATC با قطر، رزوه و طول هر مدل روی همان برگه آمده است. نقشه نقشهٔ ساخت نیست؛ فایل‌های PDF و SVG آن در بخش «مدارک و دانلودها» همین صفحه قرار دارد.
برای نمایش بزرگ کلیک کنید
کاربرد
میلهٔ صاعقهگیر ساده، ساده‌ترین نوع پایانهٔ هوایی است و در سیستم‌های حفاظت در برابر صاعقهٔ متداول (غیرفعال) به کار می‌رود:
- روی بام‌های تخت، جان‌پناه و لبهٔ بام، در نقاطی که طراحی سیستم تعیین کرده است؛
- روی تاج شیروانی، دودکش، برج‌ها و سازه‌های بلند؛
- همراه با شبکهٔ هادیهای بام (مش) برای پوشش نقاط برجسته.
میلهٔ صاعقهگیر بخشی از سیستم است: صاعقه را دریافت میکند و از طریق پایه، هادیهای افقی و نزولی به سیستم ارتینگ هدایت میکند. تعداد، ارتفاع و محل میلههای صاعقهگیر را طراح سیستم بر اساس روش زاویهٔ حفاظت، گوی غلتان یا مش تعیین میکند.
ناحیهٔ حفاظت میلهٔ صاعقهگیر چگونه تعیین میشود؟
طبق استاندارد IEC 62305-3، محل پایانه‌های هوایی با یکی از سه روش تعیین میشود: روش گوی غلتان، روش زاویهٔ حفاظت یا روش مش. هر چه کلاس حفاظت بالاتر باشد (کلاس I سخت‌گیرانه‌ترین است)، گوی کوچک‌تر و چشمه‌های مش ریزتر است و میلههای صاعقهگیر باید نزدیک‌تر به هم قرار بگیرند. ارتفاع و فاصلهٔ آن‌ها نتیجهٔ همین طراحی است، نه انتخاب از روی کاتالوگ.
کلاس سیستم حفاظت (LPS) | شعاع گوی غلتان | اندازهٔ چشمهٔ مش |
|---|---|---|
I | ۲۰ متر | 5 × 5 m |
II | ۳۰ متر | 10 × 10 m |
III | ۴۵ متر | 15 × 15 m |
IV | ۶۰ متر | 20 × 20 m |
اجزای هم‌خانواده

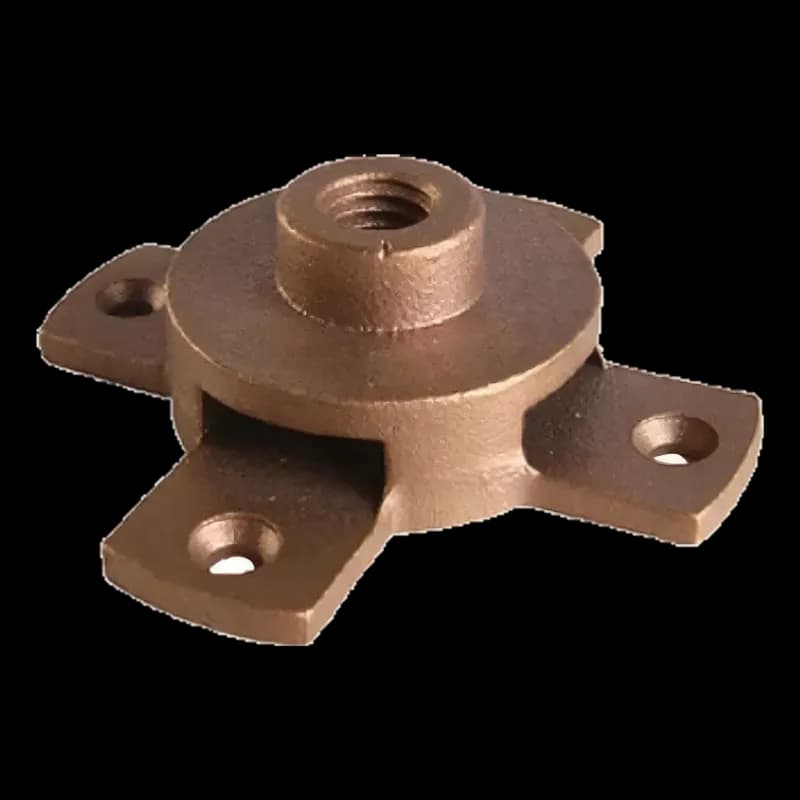

- پایهٔ صاعقهگیر برای نصب روی سطح صاف: پایه صاعقه گیر مخصوص سطوح صاف.

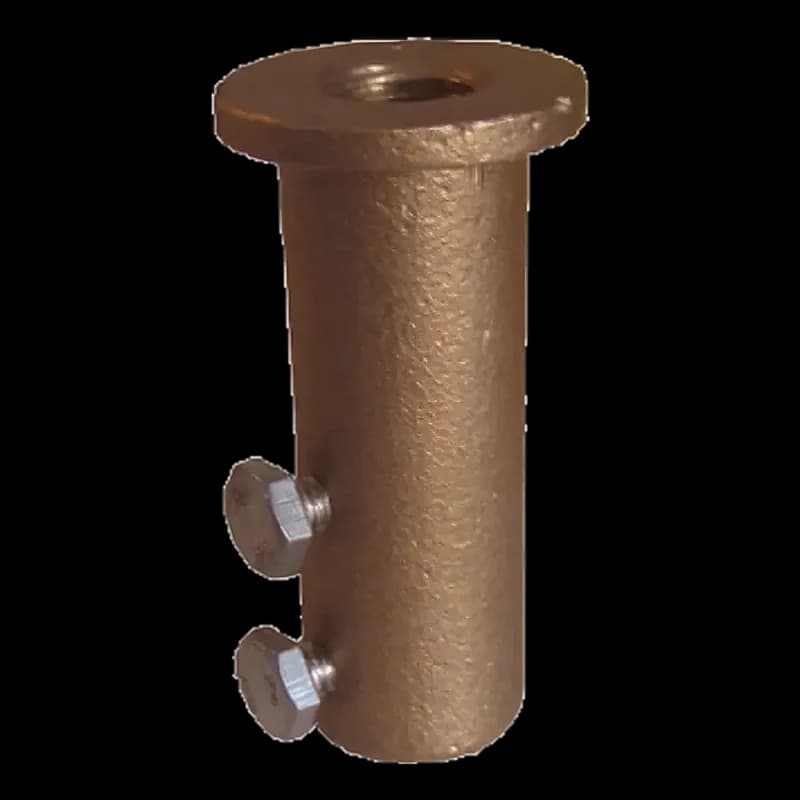

- اتصال هادی به صاعقهگیر ساده: کوپلینگ اتصال سیم به میله صاعقه گیر و کوپلینگ اتصال تسمه به میله صاعقه گیر.

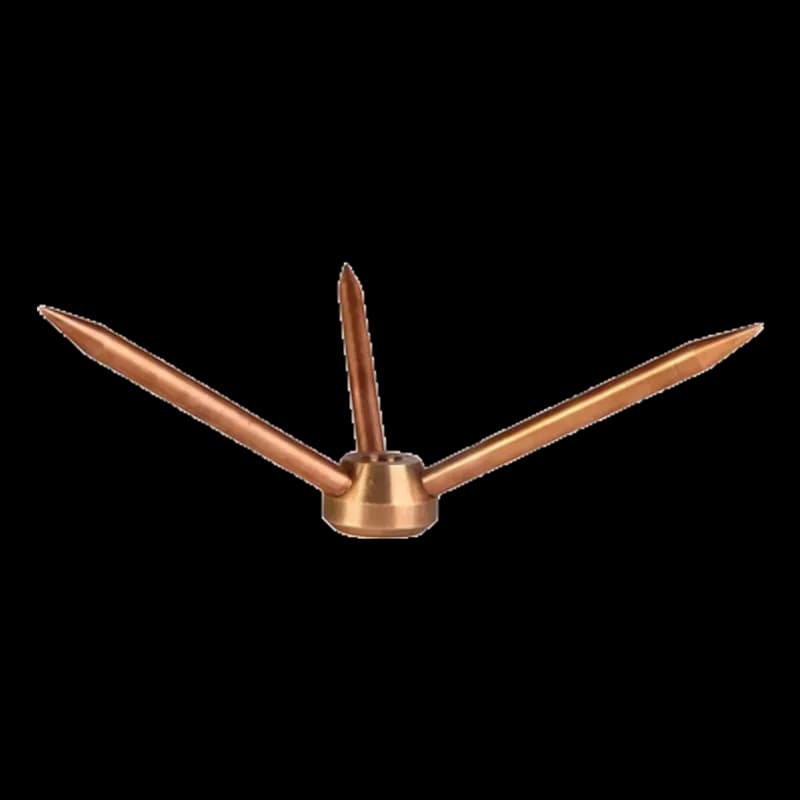

- نوک چندشاخه روی میلهٔ صاعقهگیر مسی: سه شاخه نوک صاعقه گیر ساده (MP 016 / MP 020)؛ هنگام سفارش، هماهنگی نوک میلهٔ صاعقهگیر با سهشاخه را با ما مطرح کنید.
- همهٔ مدلهای صاعقهگیر ساده (فرانکلین) کالوت: میلههای صاعقهگیر ساده.
ترتیب نصب
- محل و ارتفاع میلهٔ صاعقهگیر را طبق طرح سیستم حفاظت در برابر صاعقه مشخص کنید.
- پایهٔ مناسب سطح (بام تخت، تاج شیروانی یا دیوار) را نصب و محکم کنید.
- مهرهٔ قفل را روی رزوهٔ انتهایی میلهٔ صاعقهگیر ببندید، انتهای رزوه‌دار را در رزوهٔ پایه یا کوپلینگ بپیچانید و مهره را روی پایه سفت کنید تا صاعقهگیر ثابت شود.
- هادیهای سیستم را با اتصال مناسب به پایه یا کوپلینگ متصل کنید.
- پس از نصب، محکم بودن اتصال‌ها و پیوستگی الکتریکی مسیر تا سیستم ارتینگ را کنترل کنید.
نکات فنی
- مس با گذشت زمان در هوای آزاد تیره میشود و لایهٔ سطحی (پتینه) میگیرد؛ این تغییر رنگ طبیعی است و به کارکرد میلهٔ صاعقهگیر آسیب نمی‌زند.
- میلهٔ صاعقهگیر مسی را با اتصالات مسی یا برنجی به کار ببرید؛ تماس مستقیم مس با آلومینیوم یا فولاد گالوانیزه، به‌ویژه در حضور رطوبت، می‌تواند خوردگی گالوانیکی را تشدید کند.
- میلههای برقگیر بلندتر نیروی باد بیشتری تحمل می‌کنند؛ پایه و روش مهار را متناسب با طول آن‌ها و شرایط محل انتخاب کنید.
- میلههای صاعقهگیر بلندتر در برابر باد نیروی بیشتری تحمل می‌کنند. برای نمونه، استاندارد آمریکایی NFPA 780 مهار پایانهٔ هوایی بلندتر از ۶۱۰ میلیمتر را در ارتفاعی دست‌کم برابر نصف طول آن الزامی می‌داند؛ پایه و روش مهار را متناسب با طول میلهٔ صاعقهگیر و شرایط باد محل انتخاب کنید.
بازرسی و نگهداری
میلهٔ صاعقهگیر، مهرهٔ قفل و اتصال هادیها را در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه از نظر شل شدن، خم شدن بدنه، خوردگی و آسیب مکانیکی بررسی کنید و در صورت نیاز پیوستگی الکتریکی مسیر را اندازه‌گیری کنید؛ پس از هر رویداد صاعقهٔ شناخته‌شده نیز بازدید کنید.
استانداردهای زیر برای شناخت الزامات میلهٔ صاعقهگیر و جایگاه آن در سیستم حفاظت در برابر صاعقه معرفی شده‌اند.
استاندارد قطعه: IEC 62561-2
این استاندارد الزامات هادیها و الکترودهای زمین سیستم حفاظت در برابر صاعقه، از جمله میلههای برقگیر (پایانهٔ هوایی)، را تعیین میکند: جنس، ابعاد و آزمون‌های مکانیکی و الکتریکی. ما میلههای صاعقهگیر ساده را مطابق با الزامات این استاندارد تولید میکنیم.
استاندارد طراحی سیستم: IEC 62305-3
این استاندارد طراحی، اجرا، بازرسی و نگهداری سیستم حفاظت در برابر صاعقهٔ سازه را پوشش میدهد. محل قرارگیری پایانه‌های هوایی با روش زاویهٔ حفاظت، روش گوی غلتان یا روش مش تعیین میشود و ارتفاع و تعداد میلههای صاعقهگیر نتیجهٔ همین طراحی است.
پرسش‌های متداول
صاعقهگیر ساده مسی چه کاربردی دارد؟
میلهٔ صاعقهگیر ساده پایانهٔ هوایی سیستم حفاظت در برابر صاعقه است: روی بالاترین نقاط سازه نصب میشود، صاعقه را دریافت میکند و جریان آن را از طریق هادیهای نزولی به سیستم ارتینگ میرساند.
صاعقهگیر ساده، صاعقهگیر فرانکلین و صاعقهگیر پسیو چه تفاوتی دارند؟
هیچ تفاوتی ندارند؛ اینها، همراه با «صاعقهگیر میلهای»، نامهای مختلف یک نوع پایانهٔ هواییاند: میلهٔ برقگیر فلزی سادهای که بدون هیچ قطعهٔ الکترونیکی، صاعقه را دریافت و از طریق هادیها به زمین منتقل میکند. نام «فرانکلین» از بنجامین فرانکلین، مخترع میلهٔ صاعقهگیر، گرفته شده و «پسیو» یعنی غیرفعال. در مقابل آن، صاعقهگیرهای الکترونیکی (اکتیو) قرار دارند.
چه قطر و طولی موجود است؟
مدلهای استاندارد با قطر ۱۶ میلیمتر (رزوهٔ M16) و ۲۰ میلیمتر (رزوهٔ M20) و طول ۵۰۰، ۱۰۰۰، ۱۵۰۰ و ۲۰۰۰ میلیمتر ساخته میشوند؛ قطرها و طولهای دیگر را به سفارش میسازیم.
ارتفاع و تعداد میلههای صاعقهگیر چگونه تعیین میشود؟
طراح سیستم حفاظت در برابر صاعقه، محل، ارتفاع و تعداد میلههای صاعقهگیر را بر اساس سطح حفاظت مورد نیاز و با روش زاویهٔ حفاظت، گوی غلتان یا مش تعیین میکند.
میلهٔ صاعقهگیر چگونه نصب میشود؟
میلهٔ صاعقهگیر با رزوهٔ انتهایی روی پایه یا کوپلینگ بسته میشود و مهرهٔ قفل همراه آن، صاعقهگیر را روی پایه محکم میکند. هادیهای سیستم به پایه یا کوپلینگ متصل میشوند.
تفاوت میلهٔ صاعقهگیر مسی با نوع فولاد ضدزنگ یا مس با روکش نیکلکروم چیست؟
میلهٔ صاعقهگیر تمام مس رسانایی بالایی دارد و با هادیها و اتصالات مسی و برنجی همخوان است. میلهٔ صاعقهگیر فولاد ضدزنگ استحکام مکانیکی بیشتری دارد و نوع مس با روکش نیکلکروم ظاهر روشن و براق خود را حفظ میکند. انتخاب به جنس هادیهای سیستم، محیط نصب و ظاهر مورد نظر بستگی دارد.
آیا سهشاخهٔ نوک روی این میلهٔ صاعقهگیر نصب میشود؟
سهشاخهٔ نوک صاعقهگیر ساده (MP 016 و MP 020) برای استفاده همراه میلههای صاعقهگیر مسی نوکتیز ساخته شده است. هنگام سفارش، هماهنگی نوک میلهٔ صاعقهگیر با سهشاخه را با ما مطرح کنید.
میلهٔ صاعقهگیر مسی در هوای آزاد تغییر رنگ میدهد؟
بله؛ مس با گذشت زمان تیره میشود و لایهٔ سطحی میگیرد. این تغییر رنگ طبیعی است و در کارکرد صاعقهگیر اثری ندارد.
این میلههای صاعقهگیر طبق چه استانداردی تولید میشوند؟
ما میلههای صاعقهگیر ساده را مطابق با الزامات استاندارد IEC 62561-2 تولید میکنیم؛ طراحی سیستم حفاظت نیز طبق IEC 62305-3 انجام میشود.
برای بام من چند میلهٔ صاعقهگیر لازم است؟
به کلاس حفاظت و روش طراحی بستگی دارد. طبق IEC 62305-3، برای نمونه در روش گوی غلتان شعاع گوی برای کلاس I تا IV به ترتیب ۲۰، ۳۰، ۴۵ و ۶۰ متر است و هر نقطهای از سازه که گوی به آن برسد باید با پایانهٔ هوایی پوشش داده شود. طراح سیستم تعداد و محل میلههای صاعقهگیر را تعیین میکند؛ ما در انتخاب مدل و اجزای نصب کنار شما هستیم.
