معرفی کامل محصول

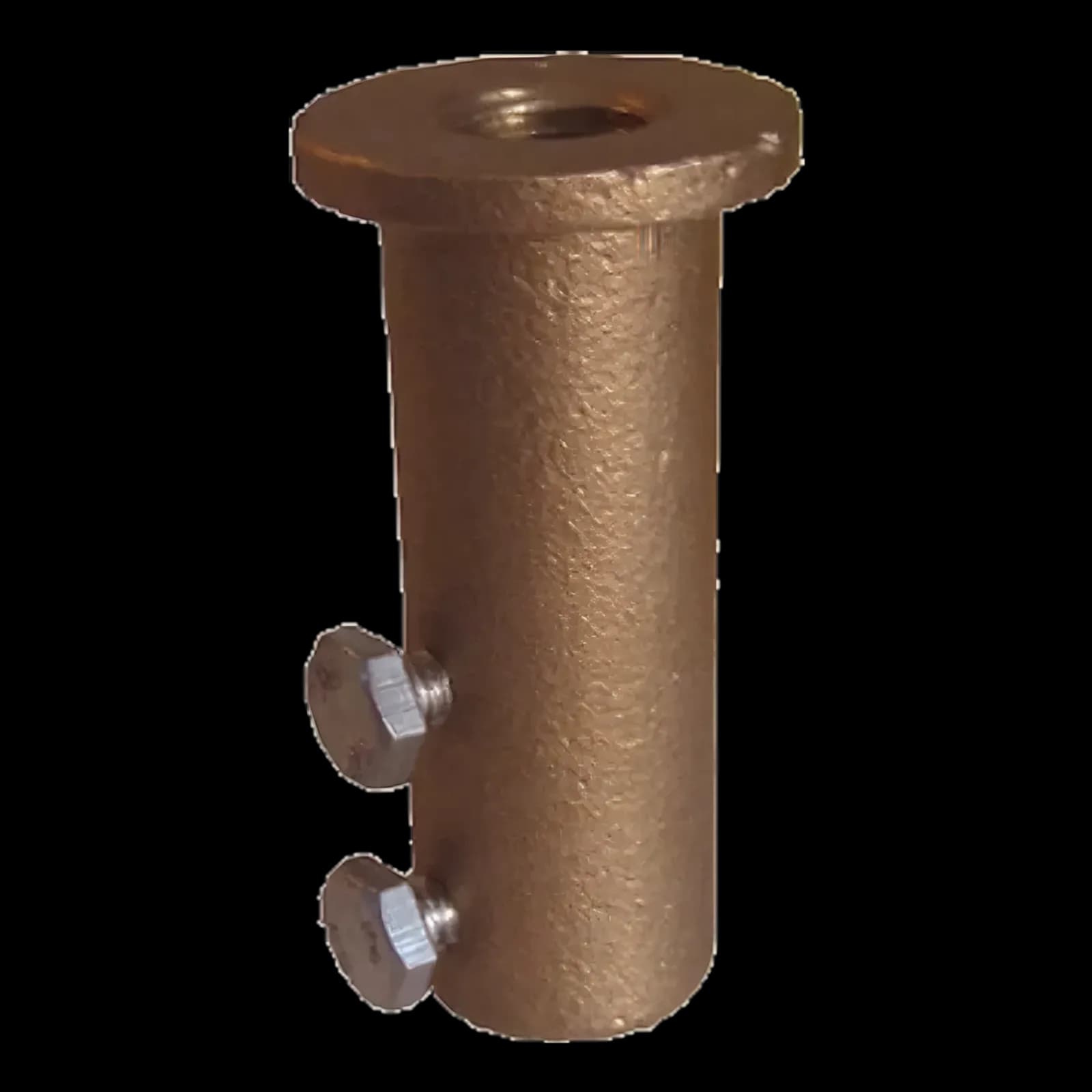

کوپلینگ برنجی اتصال سیم به میله صاعقه‌گیر
کوپلینگ برنجی اتصال سیم به میلهٔ صاعقه‌گیر، هادی گرد ۵۰، ۷۰ یا ۹۵ میلی‌متر مربع را به پای صاعقه‌گیر ساده وصل می‌کند. میلهٔ برق‌گیر در بوش رزوه‌دار بالای کوپلینگ بسته می‌شود و هادی با دو پیچ کناری مهار می‌شود. این کوپلینگ همراه با تکیه‌گاه دیواری برای میله‌های صاعقه‌گیری به کار می‌رود که روی نما نصب می‌شوند؛ در دو رزوهٔ M16 و M20.
کوپلینگ برنجی اتصال سیم به میله صاعقه‌گیر
کوپلینگ برنجی اتصال سیم به میلهٔ صاعقه‌گیر، هادی گرد ۵۰، ۷۰ یا ۹۵ میلی‌متر مربع را به پای صاعقه‌گیر ساده وصل می‌کند. میلهٔ برق‌گیر در بوش رزوه‌دار بالای کوپلینگ بسته می‌شود و هادی با دو پیچ کناری مهار می‌شود. این کوپلینگ همراه با تکیه‌گاه دیواری برای میله‌های صاعقه‌گیری به کار می‌رود که روی نما نصب می‌شوند؛ در دو رزوهٔ M16 و M20.
- اتصال هادی گرد ۵۰، ۷۰ و ۹۵
- همراه تکیه‌گاه دیواری
- رزوهٔ M16 و M20
- بدنهٔ برنجی
اتصال مستقیم سیم
هادی گرد با دو پیچ کناری در کوپلینگ مهار می‌شود.
سه اندازهٔ هادی
کدهای جداگانه برای هادی ۵۰، ۷۰ و ۹۵ میلی‌متر مربع و هر کدام در دو رزوه.
همراه تکیه‌گاه دیواری
کوپلینگ در چشمی تکیه‌گاه پایینی قرار می‌گیرد.
برنج ریخته‌گری
بدنهٔ برنجی، مقاوم در برابر خوردگی جوّی و سازگار با هادی مسی.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع محصول | کوپلینگ اتصال هادی گرد به میلهٔ صاعقه‌گیر |
کاربرد | صاعقه‌گیر سادهٔ نصب‌شده روی دیوار، همراه تکیه‌گاه دیواری |
هادی قابل اتصال | هادی گرد ۵۰، ۷۰ یا ۹۵ میلی‌متر مربع |
رزوهٔ اتصال میلهٔ صاعقه‌گیر | M16 یا M20 |
ابعاد | L = ۸۰ و D = ۴۰ میلی‌متر |
جنس | برنج ریخته‌گری |
کدها | RTCC 1650 تا RTCC 2095 |

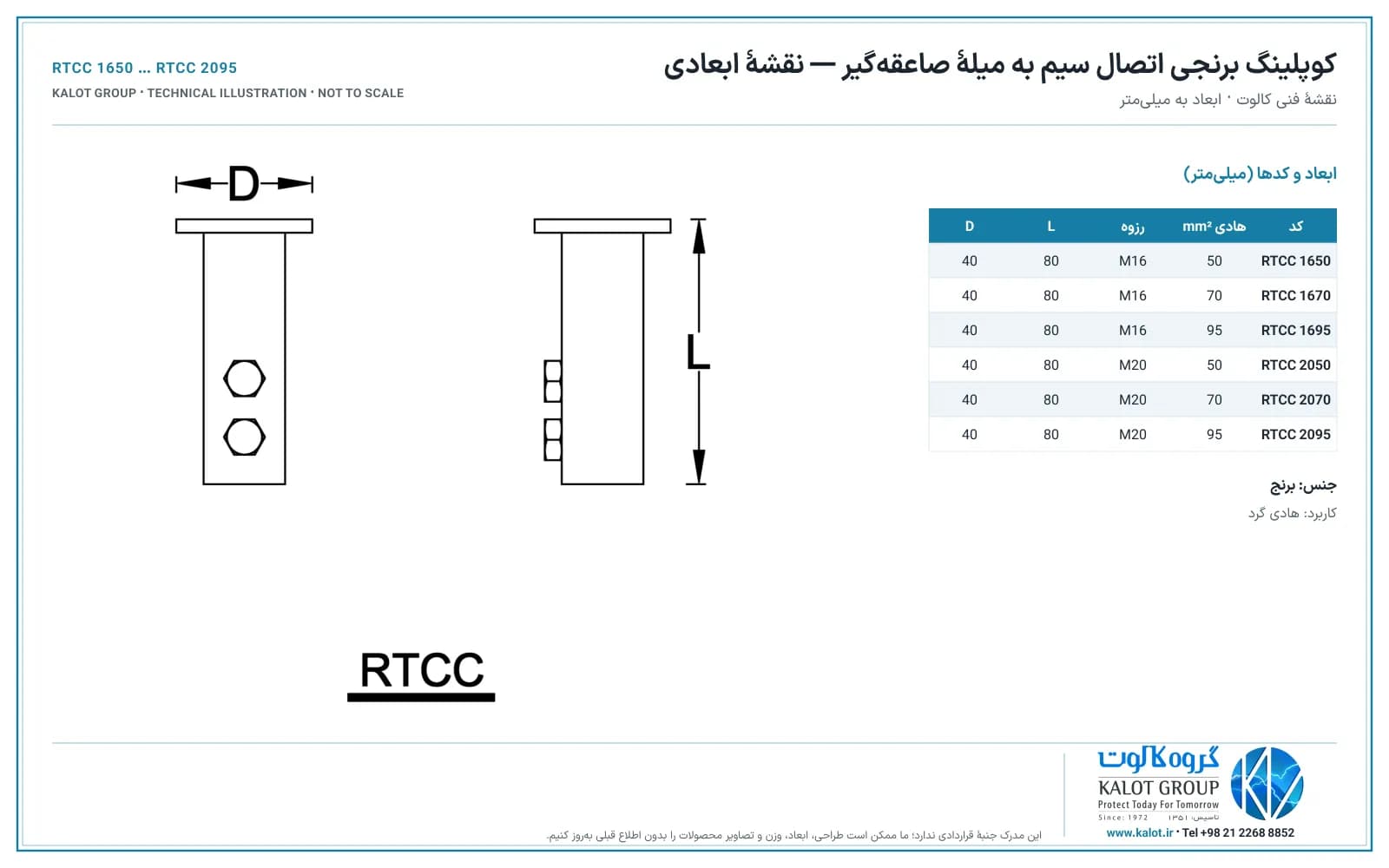

ابعاد و کدها
کد | هادی (mm²) | رزوه | L (mm) | D (mm) |
|---|---|---|---|---|
RTCC 1650 | 50 | M16 | 80 | 40 |
RTCC 1670 | 70 | M16 | 80 | 40 |
RTCC 1695 | 95 | M16 | 80 | 40 |
RTCC 2050 | 50 | M20 | 80 | 40 |
RTCC 2070 | 70 | M20 | 80 | 40 |
RTCC 2095 | 95 | M20 | 80 | 40 |
محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
برای نمایش بزرگ کلیک کنید
دریافت نقشه: PDF · SVG (برداری)
برای نمایش بزرگ کلیک کنید

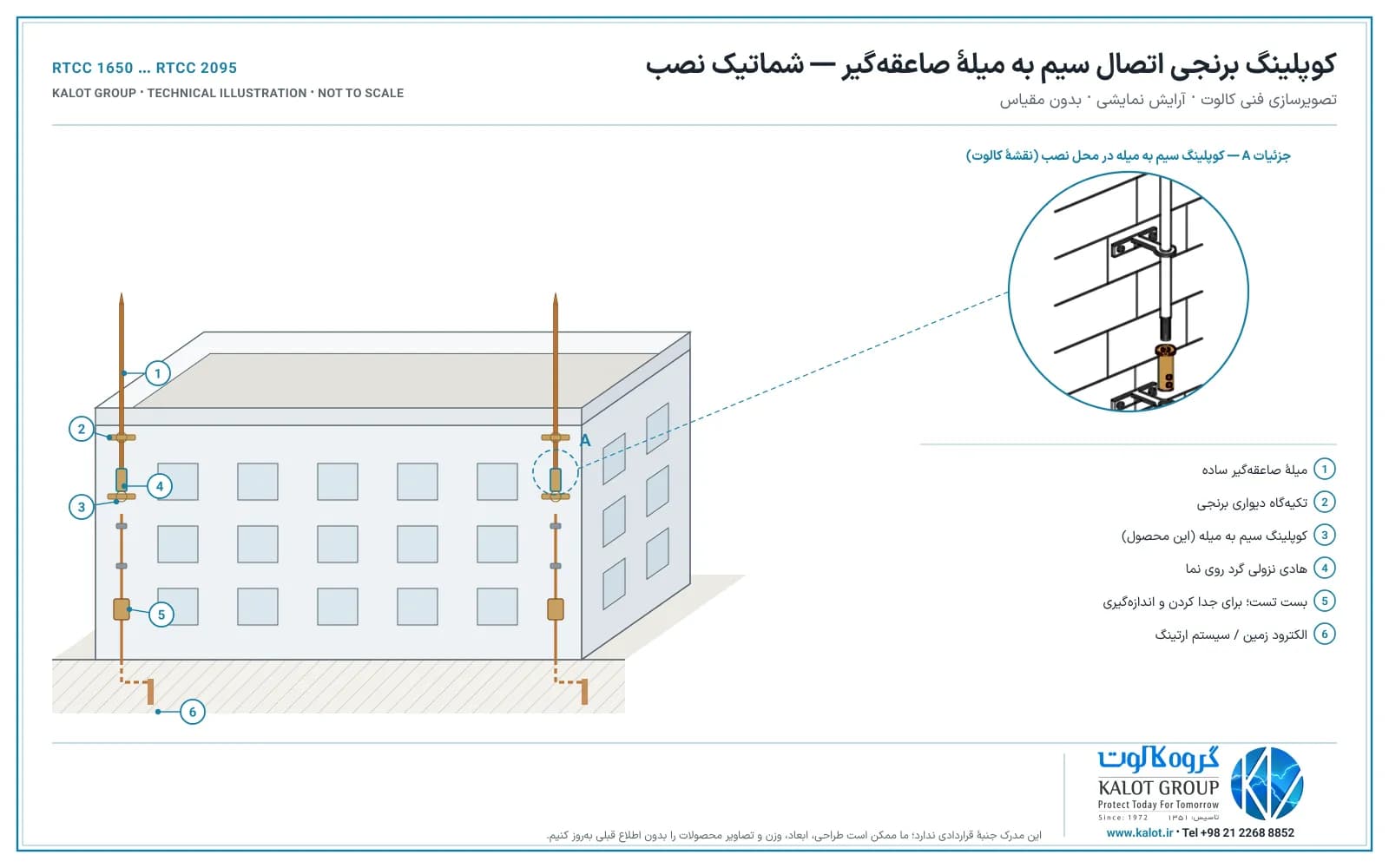

کاربرد
وقتی میلهٔ صاعقه‌گیر روی دیوار نصب می‌شود و هادی نزولی از نوع گرد است، پای میلهٔ برق‌گیر در تکیه‌گاه دیواری پایینی قرار می‌گیرد و این کوپلینگ اتصال هادی را به صاعقه‌گیر برقرار می‌کند.
مراحل نصب
- کد کوپلینگ را متناسب با سطح مقطع هادی (۵۰، ۷۰ یا ۹۵) و رزوهٔ میلهٔ برق‌گیر انتخاب کنید.
- تکیه‌گاه‌های دیواری را در یک امتداد عمودی روی نما ببندید و کوپلینگ را در چشمی تکیه‌گاه پایینی قرار دهید.
- میلهٔ صاعقه‌گیر را از چشمی تکیه‌گاه بالایی عبور دهید و در بوش کوپلینگ ببندید.
- هادی گرد را در کوپلینگ قرار دهید و دو پیچ کناری را سفت کنید.
بازرسی و نگهداری
در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه، محکم بودن پیچ‌ها و مهرهٔ قفل، عمود بودن میلهٔ صاعقه‌گیر و سالم بودن اتصال هادی را بررسی کنید و در صورت نیاز دوباره سفت کنید.
استانداردهای زیر مرجع طراحی و انتخاب اجزای سیستم حفاظت در برابر صاعقه‌اند و جایگاه این قطعه را در سیستم روشن می‌کنند.
طراحی سیستم: IEC 62305-3
طراحی، اجرا و بازرسی سیستم حفاظت در برابر صاعقهٔ سازه؛ از جمله محل و ارتفاع میله‌های صاعقه‌گیر، اجرای هادی‌های بام و هادی‌های نزولی و اتصال آن‌ها به هم.
قطعات اتصال: IEC 62561-1
الزامات و آزمون‌های قطعات اتصال فلزی سیستم حفاظت در برابر صاعقه؛ قطعاتی که میلهٔ برق‌گیر و هادی‌ها را به هم متصل می‌کنند در همین گروه قرار می‌گیرند.
میلهٔ صاعقه‌گیر و هادی: IEC 62561-2
الزامات مواد، ابعاد و آزمون‌های میله‌های صاعقه‌گیر، هادی‌ها و الکترودهای زمین.
پرسش‌های متداول
این کوپلینگ برای چه هادی‌ای است؟
برای هادی گرد با سطح مقطع ۵۰، ۷۰ یا ۹۵ میلی‌متر مربع. برای تسمه از کوپلینگ اتصال تسمه به میلهٔ صاعقه‌گیر استفاده کنید.
کد مناسب را چگونه انتخاب کنم؟
دو رقم اول کد رزوهٔ میلهٔ صاعقه‌گیر و دو رقم آخر سطح مقطع هادی است؛ مثلاً RTCC 2095 یعنی رزوهٔ M20 برای هادی ۹۵ میلی‌متر مربع.
با چه قطعه‌ای به کار می‌رود؟
با تکیه‌گاه دیواری برنجی؛ کوپلینگ در چشمی تکیه‌گاه پایینی قرار می‌گیرد.
