پایه‌های صاعقه‌گیر

مشاهدهٔ محصولات این دسته

پایه‌ها و کوپلینگ‌های این دسته، میلهٔ صاعقه‌گیر ساده را روی سازه نگه می‌دارند و آن را به هادی نزولی متصل می‌کنند. نوع پایه بر اساس سطح نصب انتخاب می‌شود: پایهٔ مخصوص سطوح صاف (یکپارچه یا دوپارچه)، پایهٔ مخصوص تاج شیروانی و تکیه‌گاه دیواری برای نصب میلهٔ برق‌گیر روی دیوار. کوپلینگ اتصال تسمه و کوپلینگ اتصال سیم به میلهٔ صاعقه‌گیر نیز محل اتصال هادی نزولی به آن را فراهم می‌کنند.

در انتخاب، شکل و جنس سطح نصب، قطر میلهٔ صاعقه‌گیر و نوع هادی نزولی (تسمه یا سیم) را در نظر بگیرید. پایه باید صاعقه‌گیر ساده را در برابر باد و لرزش پایدار نگه دارد و محل اتصال هادی برای بازدید دوره‌ای در دسترس باشد.

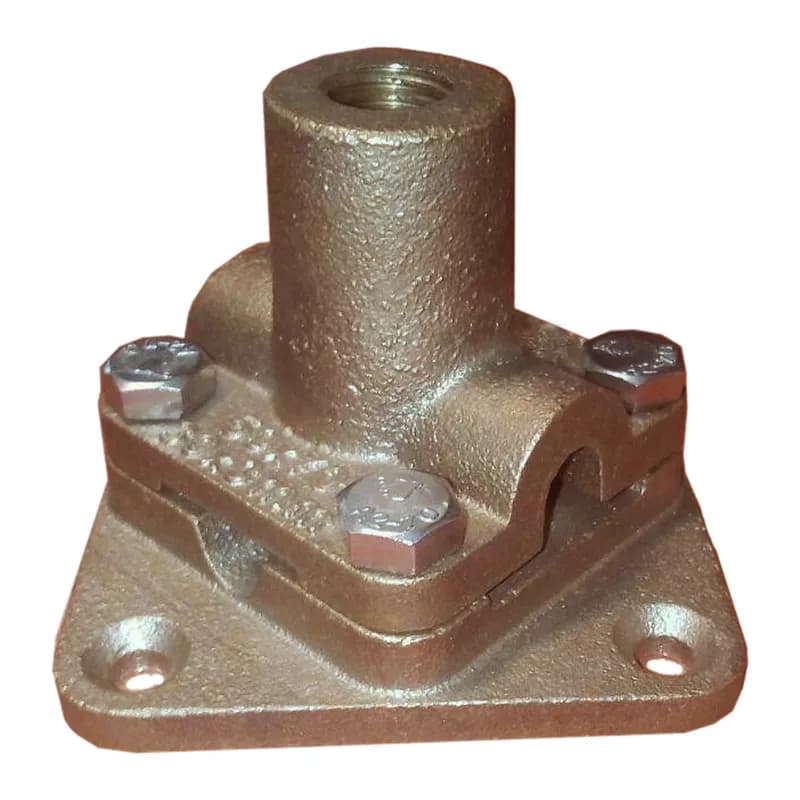

پایهٔ برنجی دوپارچهٔ صاعقه‌گیر کالوت: صفحهٔ پایینی مربعی با چهار سوراخ نصب، بدنهٔ بالایی ریخته‌گری برنجی با بوش رزوه‌دار برای میلهٔ صاعقه‌گیر و قوس عبور هادی، که با چهار پیچ شش‌گوش فولاد زنگ‌نزن روی صفحه بسته شده است

پایه‌های صاعقه‌گیر

پایه برنجی دوپارچه صاعقه‌گیر مخصوص سطوح صاف

پایهٔ برنجی دوپارچهٔ صاعقه‌گیر کالوت دو کار را با هم انجام می‌دهد: میلهٔ صاعقه‌گیر ساده را روی بام صاف نگه می‌دارد و هادی بام را همان‌جا به صاعقه‌گیر متصل می‌کند. هادی گرد از قوس بدنهٔ بالایی و هادی دوم از شیار صفحهٔ پایینی می‌گذرد؛ به همین دلیل اتصال مستقیم، سه‌راه یا چهارراه هادی روی خود پایه انجام می‌شود. بدنه و صفحه از برنج ریخته‌گری‌اند و با چهار پیچ فولاد زنگ‌نزن به هم بسته می‌شوند.

پایه‌های صاعقه‌گیر

پایه برنجی صاعقه‌گیر مخصوص سطوح صاف

پایهٔ برنجی صاعقه‌گیر مخصوص سطوح صاف، میلهٔ صاعقه‌گیر ساده را روی بام صاف نگه می‌دارد و هم‌زمان هادی تسمه‌ای بام را به صاعقه‌گیر متصل می‌کند. بدنهٔ یکپارچهٔ ریخته‌گری ما با چهار بازوی سوراخ‌دار روی بام بسته می‌شود، میلهٔ برق‌گیر در بوش رزوه‌دار وسط آن می‌نشیند و تسمه از زیر بدنه عبور می‌کند؛ در دو رزوهٔ M16 و M20 برای میله‌های صاعقه‌گیر ۱۶ و ۲۰ میلی‌متری.

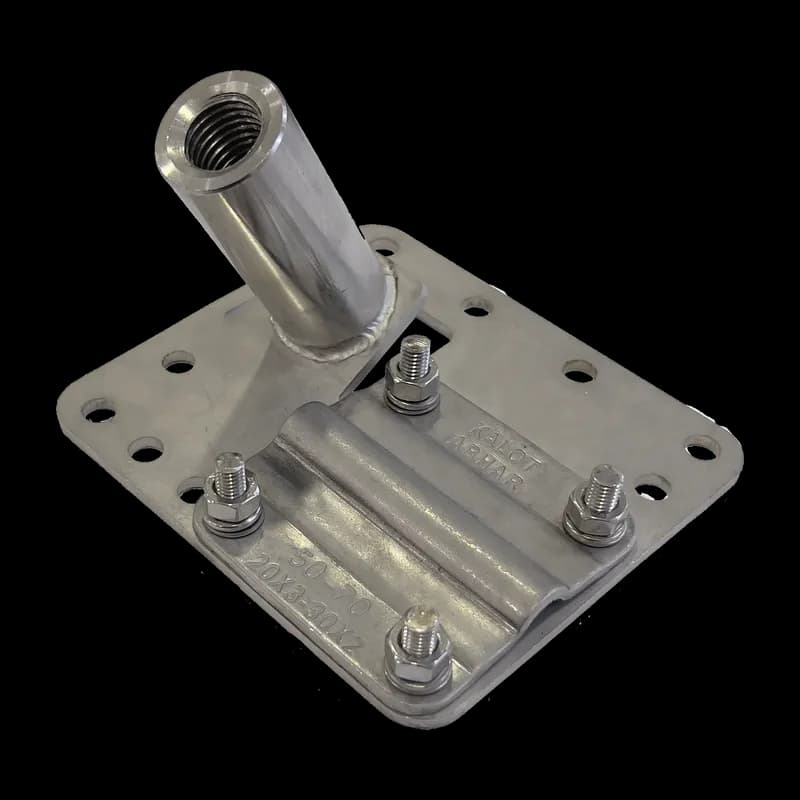

پایهٔ صاعقه‌گیر استنلس استیل کالوت: صفحهٔ مربعی با سوراخ‌های نصب، زبانهٔ خم‌شده با بوش رزوه‌دار جوشی برای میلهٔ صاعقه‌گیر، و فک بست با نوشتهٔ KALOT ABHAR و نشانهٔ 50-70 و 20X3-30X2 که با چهار مهره روی صفحه بسته شده است

پایه‌های صاعقه‌گیر

پایه صاعقه‌گیر استنلس استیل قابل تنظیم برای بام صاف و شیب‌دار

پایهٔ صاعقه‌گیر استنلس استیل کالوت را برای پروژه‌هایی طراحی کرده‌ایم که میلهٔ صاعقه‌گیر باید روی بام صاف یا بام شیب‌دار نصب شود. زبانهٔ پایه، که بوش رزوه‌دار صاعقه‌گیر ساده روی آن جوش شده، در محل نصب به اندازهٔ شیب بام خم می‌شود تا صاعقه‌گیر همیشه عمود بایستد. همین پایه با فک بست KALOT ABHAR، هادی گرد ۵۰ و ۷۰ میلی‌متر مربع یا تسمهٔ ⁦20×3⁩ و ⁦30×2⁩ را هم مهار می‌کند؛ یعنی نگه‌داشتن میلهٔ برق‌گیر و اتصال آن به هادی بام در یک قطعه انجام می‌شود.

پایه‌های صاعقه‌گیر

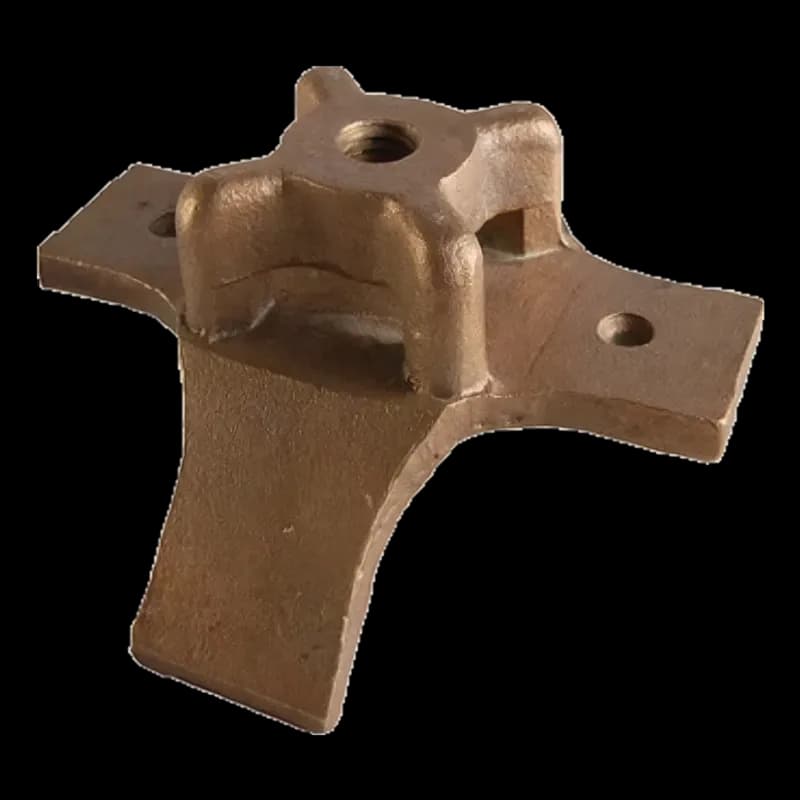

پایه برنجی صاعقه‌گیر مخصوص تاج شیروانی

پایهٔ برنجی صاعقه‌گیر مخصوص تاج شیروانی، میلهٔ صاعقه‌گیر ساده را روی تاج بام‌های شیب‌دار نگه می‌دارد و هادی تسمه‌ای را به صاعقه‌گیر متصل می‌کند. دو بال شیب‌دار پایه روی دو طرف تاج می‌نشینند و میلهٔ برق‌گیر در بوش رزوه‌دار بالای آن، عمود بر تاج قرار می‌گیرد؛ در دو رزوهٔ M16 و M20.

پایه‌های صاعقه‌گیر

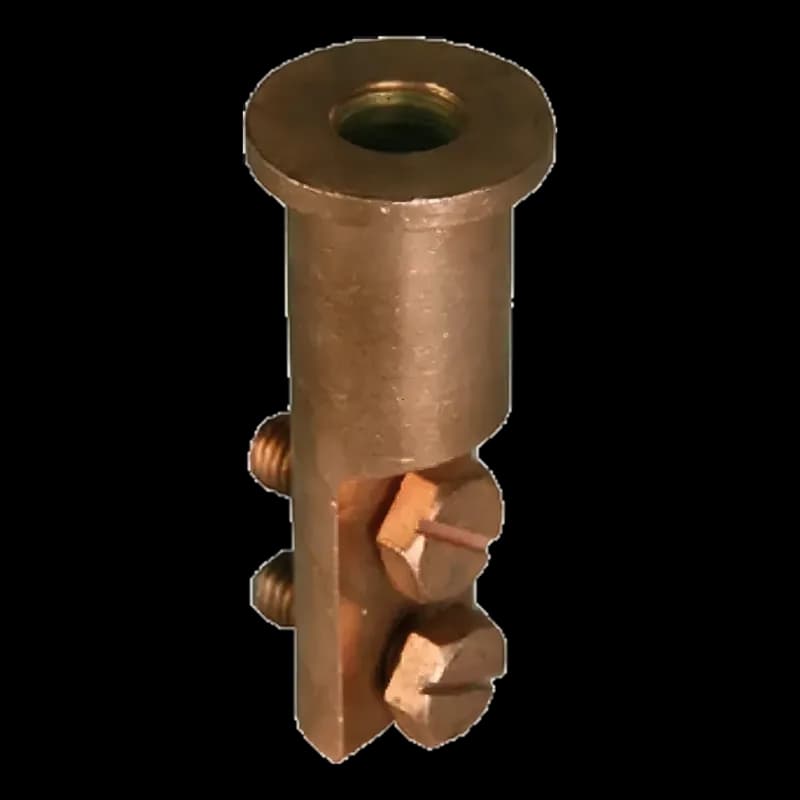

کوپلینگ برنجی اتصال تسمه به میله صاعقه‌گیر

کوپلینگ برنجی اتصال تسمه به میلهٔ صاعقه‌گیر، هادی تسمه‌ای را به پای صاعقه‌گیر ساده وصل می‌کند. میلهٔ برق‌گیر در بوش رزوه‌دار بالای کوپلینگ بسته می‌شود و تسمه با دو پیچ کناری روی بدنه مهار می‌شود. این کوپلینگ همراه با تکیه‌گاه دیواری برای میله‌های صاعقه‌گیری به کار می‌رود که روی نما نصب می‌شوند؛ در دو رزوهٔ M16 و M20.

پایه‌های صاعقه‌گیر

تکیه‌گاه دیواری برنجی میله صاعقه‌گیر

تکیه‌گاه دیواری برنجی، میلهٔ صاعقه‌گیر ساده را روی دیوار و نمای ساختمان نصب می‌کند؛ جایی که بستن پایه روی بام ممکن نیست. دو تکیه‌گاه روی دیوار، یکی بالاتر برای نگه‌داشتن بدنهٔ میلهٔ صاعقه‌گیر و یکی پایین‌تر برای کوپلینگ پای آن، صاعقه‌گیر را عمود نگه می‌دارند؛ هادی تسمه‌ای یا گرد با کوپلینگ به میلهٔ برق‌گیر وصل می‌شود.

پایه‌های صاعقه‌گیر

کوپلینگ برنجی اتصال سیم به میله صاعقه‌گیر

کوپلینگ برنجی اتصال سیم به میلهٔ صاعقه‌گیر، هادی گرد ۵۰، ۷۰ یا ۹۵ میلی‌متر مربع را به پای صاعقه‌گیر ساده وصل می‌کند. میلهٔ برق‌گیر در بوش رزوه‌دار بالای کوپلینگ بسته می‌شود و هادی با دو پیچ کناری مهار می‌شود. این کوپلینگ همراه با تکیه‌گاه دیواری برای میله‌های صاعقه‌گیری به کار می‌رود که روی نما نصب می‌شوند؛ در دو رزوهٔ M16 و M20.
