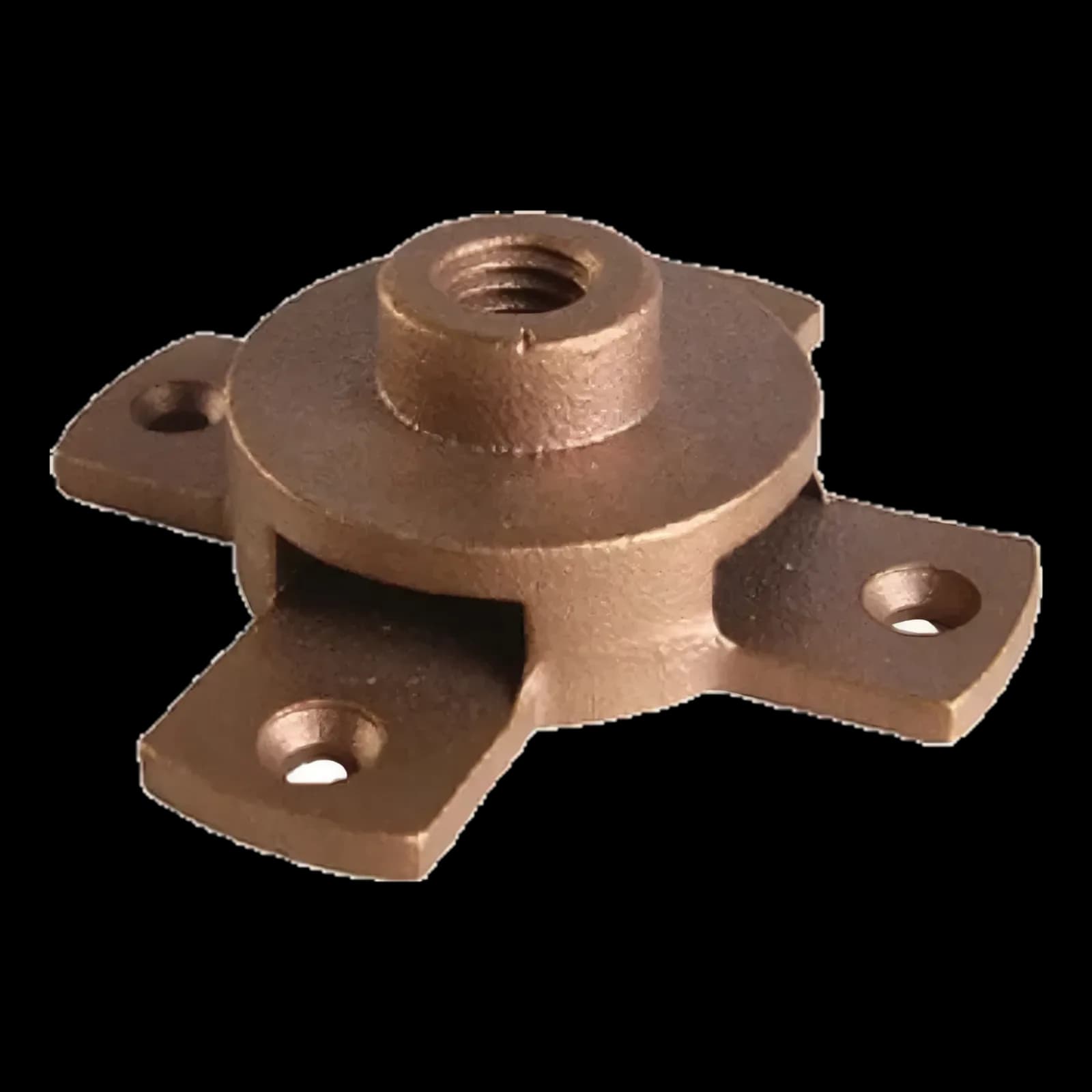

پایه برنجی صاعقه‌گیر مخصوص سطوح صاف
پایهٔ برنجی صاعقه‌گیر مخصوص سطوح صاف، میلهٔ صاعقه‌گیر ساده را روی بام صاف نگه می‌دارد و هم‌زمان هادی تسمهای بام را به صاعقه‌گیر متصل میکند. بدنهٔ یکپارچهٔ ریخته‌گری ما با چهار بازوی سوراخ‌دار روی بام بسته میشود، میلهٔ برق‌گیر در بوش رزوه‌دار وسط آن می‌نشیند و تسمه از زیر بدنه عبور میکند؛ در دو رزوهٔ M16 و M20 برای میله‌های صاعقه‌گیر ۱۶ و ۲۰ میلی‌متری.
پایه برنجی صاعقه‌گیر مخصوص سطوح صاف
پایهٔ برنجی صاعقه‌گیر مخصوص سطوح صاف، میلهٔ صاعقه‌گیر ساده را روی بام صاف نگه می‌دارد و هم‌زمان هادی تسمهای بام را به صاعقه‌گیر متصل میکند. بدنهٔ یکپارچهٔ ریخته‌گری ما با چهار بازوی سوراخ‌دار روی بام بسته میشود، میلهٔ برق‌گیر در بوش رزوه‌دار وسط آن می‌نشیند و تسمه از زیر بدنه عبور میکند؛ در دو رزوهٔ M16 و M20 برای میله‌های صاعقه‌گیر ۱۶ و ۲۰ میلی‌متری.
- برای بام صاف و تخت
- اتصال هادی تسمهای به میلهٔ صاعقه‌گیر
- رزوهٔ M16 و M20
- بدنهٔ یکپارچهٔ برنجی
نگهداری میلهٔ صاعقه‌گیر و اتصال هادی
یک قطعه هم صاعقه‌گیر ساده را روی بام نگه می‌دارد و هم هادی تسمهای بام را به آن وصل میکند.
اتصال عبوری، سهراه یا چهارراه
تسمه از زیر بدنه عبور میکند؛ مسیر هادی بام در هر جهت که طرح لازم دارد اجرا میشود.
چهار بازوی نصب
چهار بازوی سوراخ‌دار، پایه را محکم روی سطح بام نگه می‌دارند.
برنج ریخته‌گری
بدنهٔ یکپارچهٔ برنجی، مقاوم در برابر خوردگی جوّی و سازگار با هادی و میلهٔ صاعقه‌گیر مسی.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع محصول | پایهٔ یکپارچهٔ میلهٔ صاعقه‌گیر ساده برای سطوح صاف |
محل نصب | بام صاف و تخت |
هادی قابل اتصال | تسمه؛ عبوری، سهراه یا چهارراه |
رزوهٔ اتصال میلهٔ صاعقه‌گیر | M16 یا M20 |
ابعاد | L = ۱۰۱ و H = ۲۹ میلی‌متر |
جنس | برنج ریخته‌گری |
کدها | LDST 16 و LDST 20 |

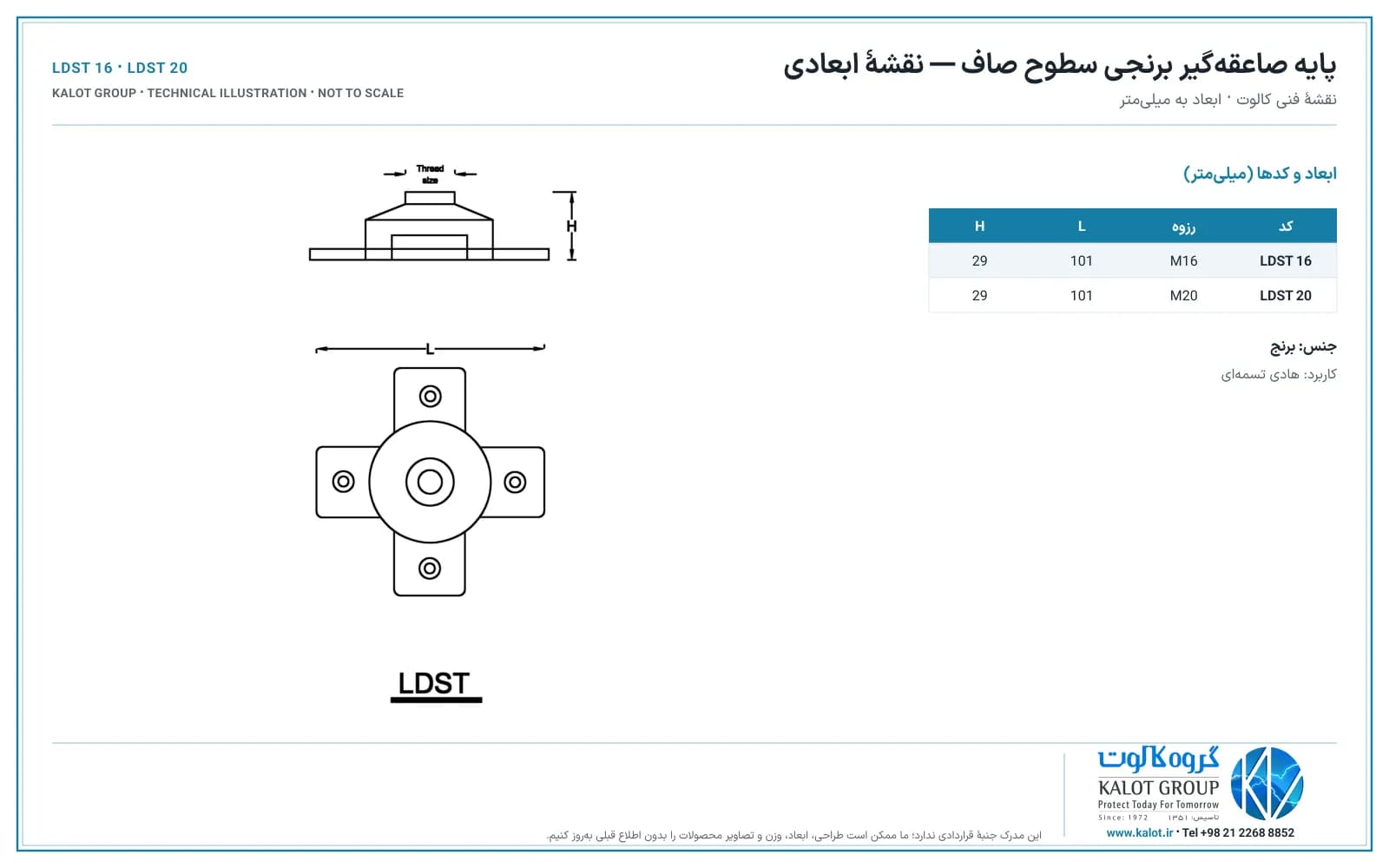

ابعاد و کدها
کد | رزوه | L (mm) | H (mm) |
|---|---|---|---|
LDST 16 | M16 | 101 | 29 |
LDST 20 | M20 | 101 | 29 |
محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
برای نمایش بزرگ کلیک کنید
دریافت نقشه: PDF · SVG (برداری)
برای نمایش بزرگ کلیک کنید
کاربرد

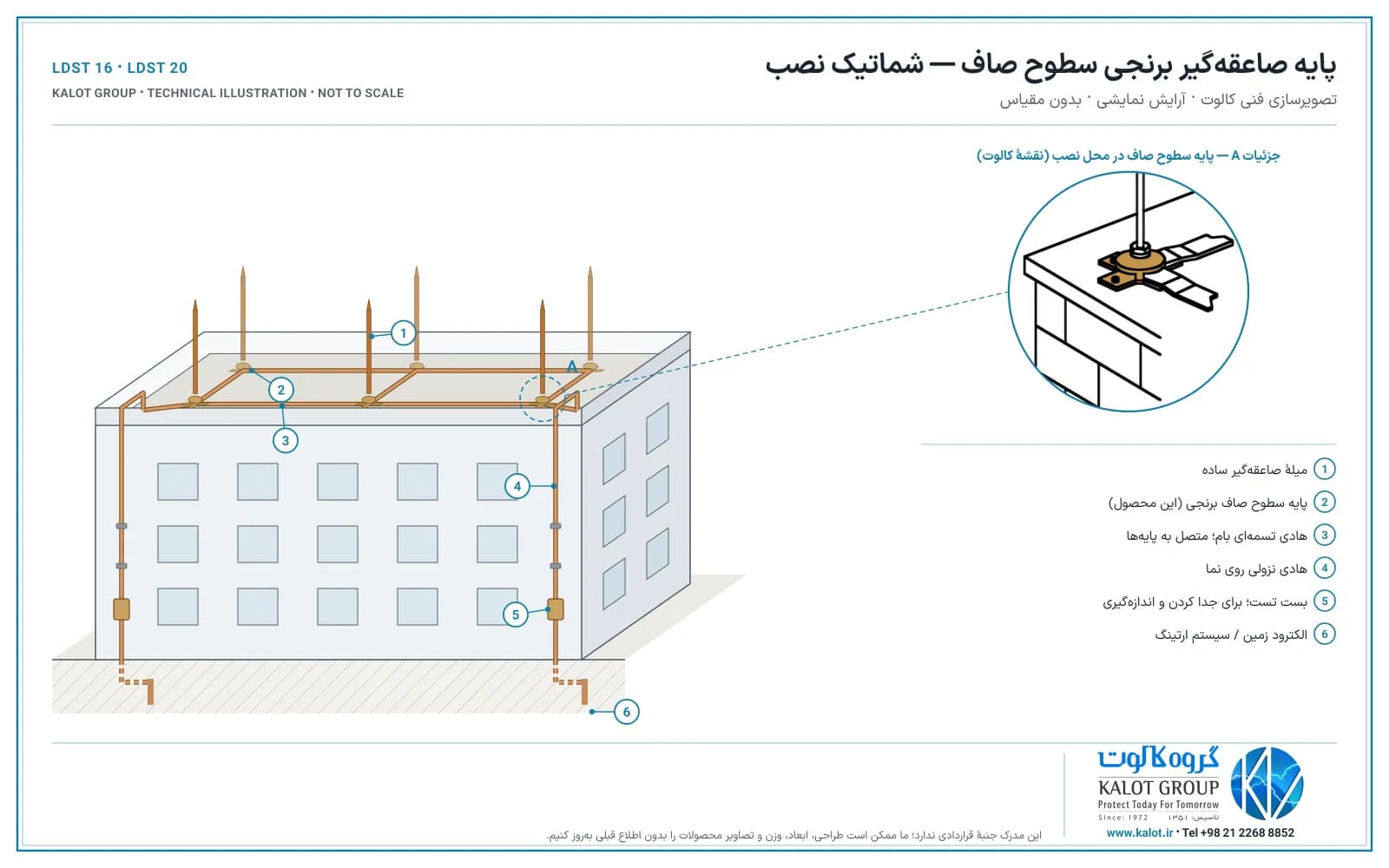

در سیستم‌های صاعقه‌گیر ساده (فرانکلین)، میله‌های صاعقه‌گیر پسیو روی بام پخش می‌شوند و هادی بام آن‌ها را به هم و به هادی‌های نزولی وصل میکند. این پایه برای بامهای صاف و تخت طراحی شده و هادی تسمهای بام را مستقیم به میلهٔ برق‌گیر متصل میکند؛ تسمه می‌تواند به‌صورت عبوری، سهراه یا چهارراه از زیر بدنه بگذرد.
مراحل نصب
- محل پایه‌ها را طبق نقشهٔ سیستم صاعقه‌گیر روی بام مشخص کنید.
- پایه را روی سطح صاف بام بگذارید و با پیچ و رولپلاک مناسب جنس بام از چهار سوراخ بازوها ببندید.
- تسمهٔ هادی بام را در مسیر طرح از زیر بدنهٔ پایه عبور دهید و محکم کنید.
- میلهٔ صاعقه‌گیر را در بوش رزوه‌دار ببندید و با مهرهٔ قفل محکم کنید.
بازرسی و نگهداری
در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه، محکم بودن پیچها و مهرهٔ قفل، عمود بودن میلهٔ صاعقه‌گیر و سالم بودن اتصال هادی را بررسی کنید و در صورت نیاز دوباره سفت کنید.
استانداردهای زیر مرجع طراحی و انتخاب اجزای سیستم حفاظت در برابر صاعقه‌اند و جایگاه این قطعه را در سیستم روشن می‌کنند.
طراحی سیستم: IEC 62305-3
طراحی، اجرا و بازرسی سیستم حفاظت در برابر صاعقهٔ سازه؛ از جمله محل و ارتفاع میله‌های صاعقه‌گیر، اجرای هادی‌های بام و هادی‌های نزولی و اتصال آن‌ها به هم.
قطعات اتصال: IEC 62561-1
الزامات و آزمون‌های قطعات اتصال فلزی سیستم حفاظت در برابر صاعقه؛ قطعاتی که میلهٔ صاعقه‌گیر و هادی‌ها را به هم متصل می‌کنند در همین گروه قرار می‌گیرند.
میلهٔ صاعقه‌گیر و هادی: IEC 62561-2
الزامات مواد، ابعاد و آزمون‌های میله‌های صاعقه‌گیر، هادی‌ها و الکترودهای زمین.
پرسش‌های متداول
این پایه برای چه بامهایی است؟
برای بامهای صاف و تخت. برای تاج بام شیبدار از پایهٔ تاج شیروانی و برای شیب بام از پایهٔ استنلس قابل تنظیم استفاده کنید.
کدام هادی به این پایه وصل میشود؟
هادی تسمهای بام؛ تسمه از زیر بدنه عبور میکند و اتصال عبوری، سهراه یا چهارراه ممکن است. برای هادی گرد، پایهٔ دوپارچهٔ سطوح صاف را ببینید.
رزوهٔ پایه چه اندازه‌ای است؟
LDST 16 با رزوهٔ M16 و LDST 20 با رزوهٔ M20؛ متناسب با میله‌های صاعقه‌گیر ساده به قطر ۱۶ و ۲۰ میلی‌متر.
پایه چگونه روی بام بسته میشود؟
از سوراخهای چهار بازو و با پیچ و رولپلاک مناسب جنس بام. روی پوششهای آببند از واشر آببند زیر پیچها استفاده کنید.
