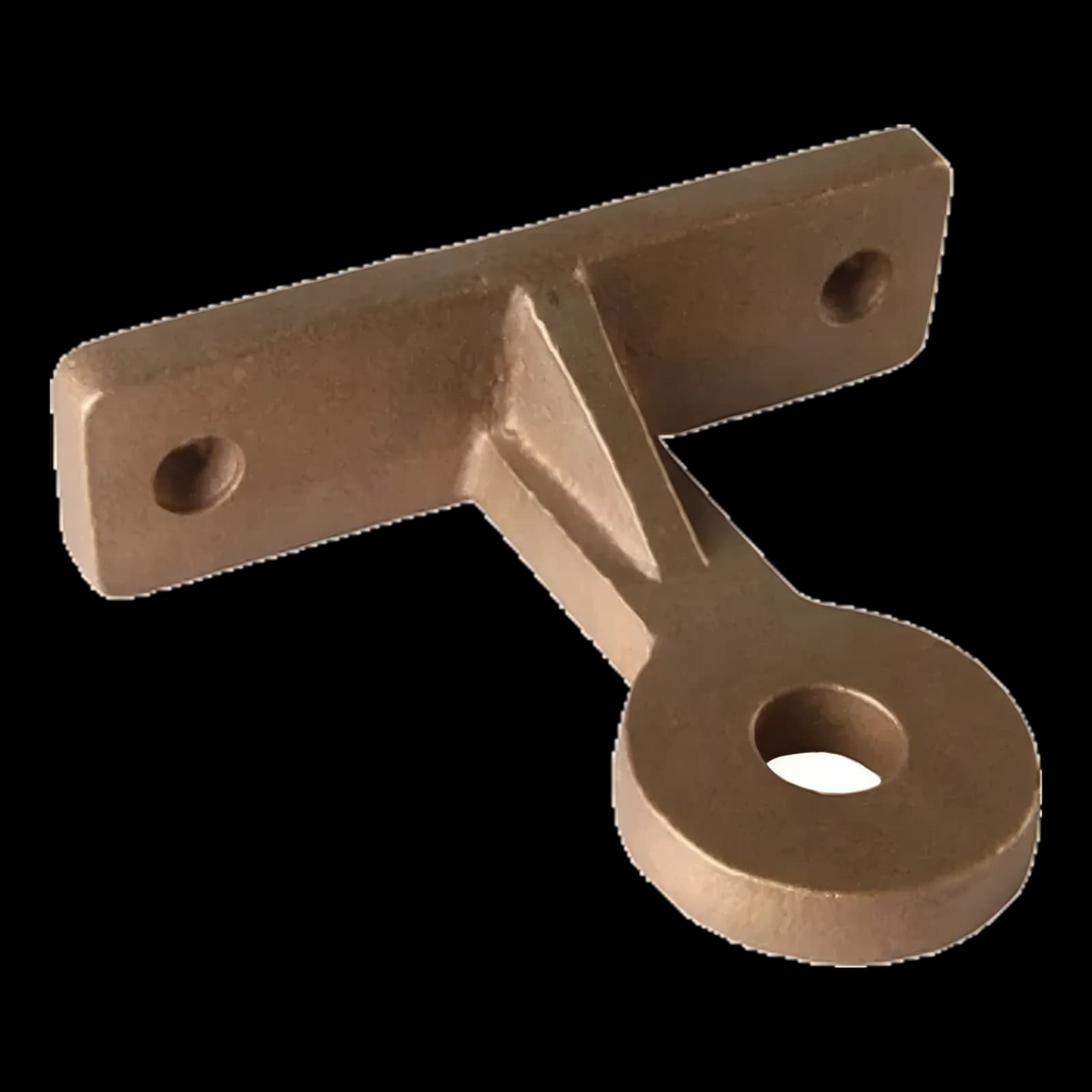

تکیه‌گاه دیواری برنجی میله صاعقه‌گیر
تکیه‌گاه دیواری برنجی، میلهٔ صاعقه‌گیر ساده را روی دیوار و نمای ساختمان نصب می‌کند؛ جایی که بستن پایه روی بام ممکن نیست. دو تکیه‌گاه روی دیوار، یکی بالاتر برای نگه‌داشتن بدنهٔ میلهٔ صاعقه‌گیر و یکی پایین‌تر برای کوپلینگ پای آن، صاعقه‌گیر را عمود نگه می‌دارند؛ هادی تسمه‌ای یا گرد با کوپلینگ به میلهٔ برق‌گیر وصل می‌شود.
تکیه‌گاه دیواری برنجی میله صاعقه‌گیر
تکیه‌گاه دیواری برنجی، میلهٔ صاعقه‌گیر ساده را روی دیوار و نمای ساختمان نصب می‌کند؛ جایی که بستن پایه روی بام ممکن نیست. دو تکیه‌گاه روی دیوار، یکی بالاتر برای نگه‌داشتن بدنهٔ میلهٔ صاعقه‌گیر و یکی پایین‌تر برای کوپلینگ پای آن، صاعقه‌گیر را عمود نگه می‌دارند؛ هادی تسمه‌ای یا گرد با کوپلینگ به میلهٔ برق‌گیر وصل می‌شود.
- نصب میلهٔ صاعقه‌گیر روی دیوار و نما
- برای میلهٔ صاعقه‌گیر ۱۶ و ۲۰ میلی‌متری
- همراه کوپلینگ تسمه یا سیم
- بدنهٔ برنجی
جایگزین پایهٔ بام

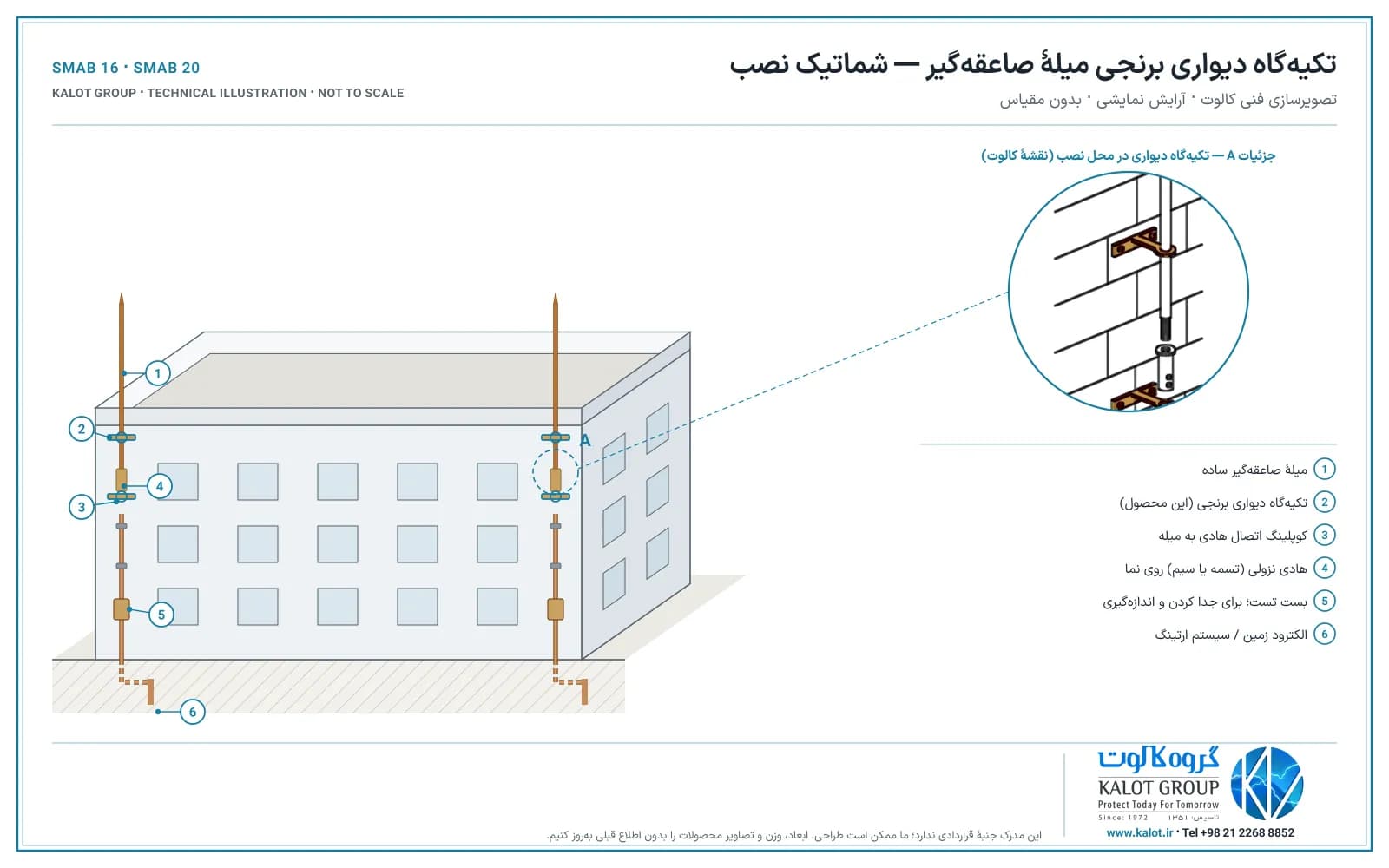

وقتی نصب پایه روی بام ممکن نیست، صاعقه‌گیر ساده با دو تکیه‌گاه روی دیوار نصب می‌شود.
همراه کوپلینگ
تکیه‌گاه پایینی کوپلینگ پای میلهٔ صاعقه‌گیر را نگه می‌دارد و هادی تسمه‌ای یا گرد به آن وصل می‌شود.
بازوی سوراخ‌دار
صفحهٔ سوراخ‌دار تکیه‌گاه با پیچ و رول‌پلاک روی دیوار بسته می‌شود.
برنج ریخته‌گری
بدنهٔ برنجی، مقاوم در برابر خوردگی جوّی روی نمای ساختمان.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع محصول | تکیه‌گاه دیواری میلهٔ صاعقه‌گیر ساده |
محل نصب | دیوار و نمای ساختمان |
قطعات همراه | کوپلینگ اتصال تسمه به میلهٔ صاعقه‌گیر یا کوپلینگ اتصال سیم |
قطر میلهٔ صاعقه‌گیر | Ø16 یا Ø20 میلی‌متر |
ابعاد | L = ۹۷ و W = ۱۱۳ میلی‌متر |
جنس | برنج ریخته‌گری |
کدها | SMAB 16 و SMAB 20 |

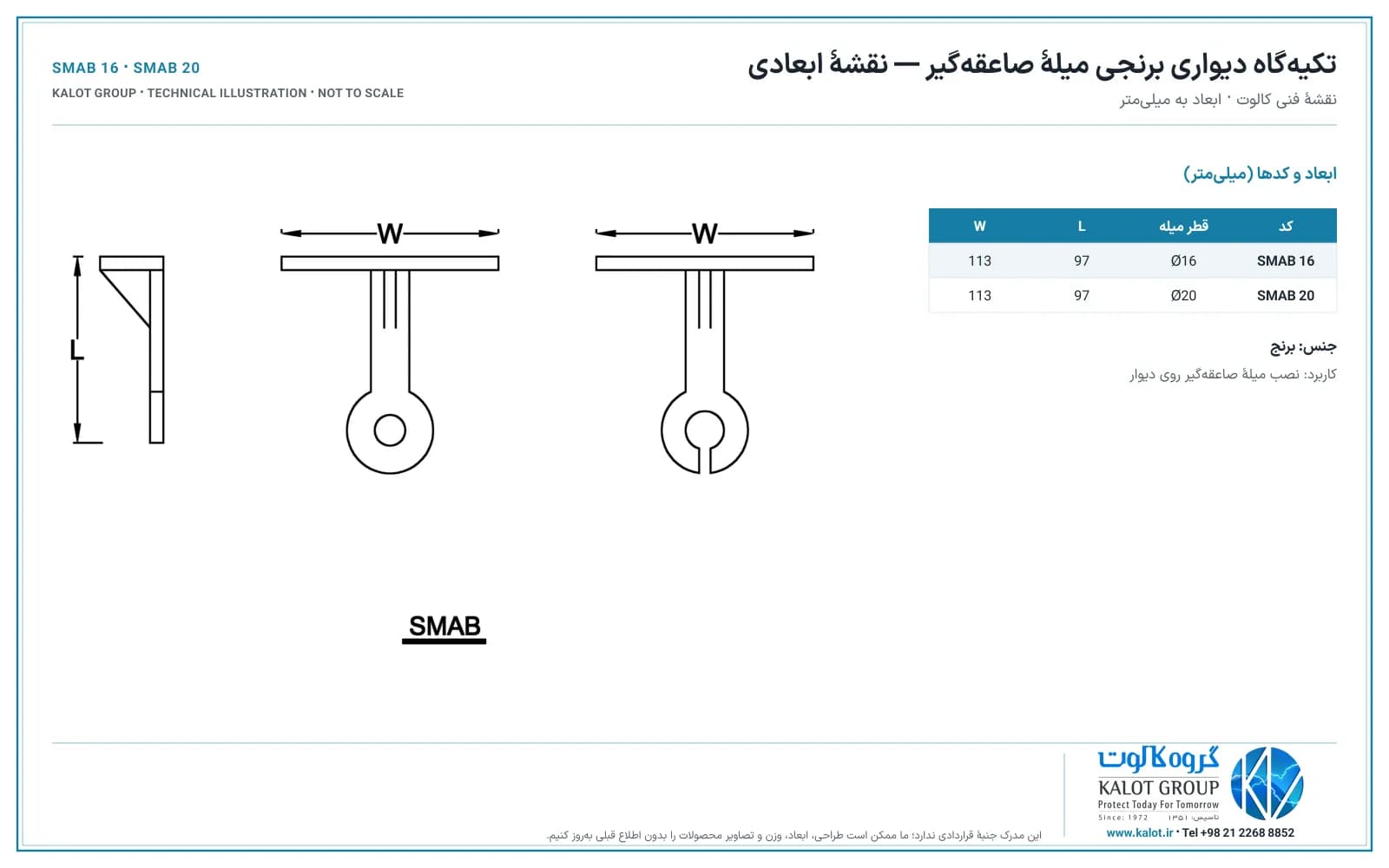

ابعاد و کدها
کد | قطر میلهٔ صاعقه‌گیر | L (mm) | W (mm) |
|---|---|---|---|
SMAB 16 | Ø16 | 97 | 113 |
SMAB 20 | Ø20 | 97 | 113 |
محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
برای نمایش بزرگ کلیک کنید
دریافت نقشه: PDF · SVG (برداری)
برای نمایش بزرگ کلیک کنید
کاربرد
گاهی بام قابل دسترسی نیست، پوشش آن اجازهٔ سوراخ‌کاری نمی‌دهد یا صاعقه‌گیر ساده باید کنار نما و لبهٔ ساختمان باشد. در این حالت میلهٔ صاعقه‌گیر با تکیه‌گاه دیواری روی نما نصب می‌شود و برای اتصال هادی از کوپلینگ اتصال تسمه به میلهٔ صاعقه‌گیر یا کوپلینگ اتصال سیم استفاده می‌کنیم.
مراحل نصب
- محل میلهٔ صاعقه‌گیر را روی نما مشخص کنید؛ دو تکیه‌گاه باید دقیقاً در یک امتداد عمودی قرار گیرند.
- تکیه‌گاه پایینی و بالایی را با پیچ و رول‌پلاک مناسب جنس دیوار ببندید.
- کوپلینگ را در چشمی تکیه‌گاه پایینی قرار دهید و میلهٔ صاعقه‌گیر را از چشمی تکیه‌گاه بالایی عبور دهید و در کوپلینگ ببندید.
- هادی نزولی را به کوپلینگ وصل کنید و پیچ‌های آن را سفت کنید.
بازرسی و نگهداری
در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه، محکم بودن پیچ‌ها و مهرهٔ قفل، عمود بودن میلهٔ صاعقه‌گیر و سالم بودن اتصال هادی را بررسی کنید و در صورت نیاز دوباره سفت کنید.
استانداردهای زیر مرجع طراحی و انتخاب اجزای سیستم حفاظت در برابر صاعقه‌اند و جایگاه این قطعه را در سیستم روشن می‌کنند.
طراحی سیستم: IEC 62305-3
طراحی، اجرا و بازرسی سیستم حفاظت در برابر صاعقهٔ سازه؛ از جمله محل و ارتفاع میله‌های صاعقه‌گیر، اجرای هادی‌های بام و هادی‌های نزولی و اتصال آن‌ها به هم.
قطعات اتصال: IEC 62561-1
الزامات و آزمون‌های قطعات اتصال فلزی سیستم حفاظت در برابر صاعقه؛ قطعاتی که میلهٔ صاعقه‌گیر و هادی‌ها را به هم متصل می‌کنند در همین گروه قرار می‌گیرند.
میلهٔ صاعقه‌گیر و هادی: IEC 62561-2
الزامات مواد، ابعاد و آزمون‌های میله‌های صاعقه‌گیر، هادی‌ها و الکترودهای زمین.
پرسش‌های متداول
چه زمانی از تکیه‌گاه دیواری استفاده می‌شود؟
وقتی نصب پایهٔ صاعقه‌گیر روی بام ممکن نیست یا میلهٔ برق‌گیر باید کنار نما قرار گیرد.
برای هر میلهٔ صاعقه‌گیر چند تکیه‌گاه لازم است؟
دو تکیه‌گاه: یکی بالاتر برای نگه‌داشتن بدنهٔ میلهٔ صاعقه‌گیر و یکی پایین‌تر برای نگه‌داشتن کوپلینگ پای آن.
هادی چگونه به میلهٔ صاعقه‌گیر وصل می‌شود؟
با کوپلینگ؛ برای هادی تسمه‌ای کوپلینگ اتصال تسمه به میلهٔ صاعقه‌گیر و برای هادی گرد کوپلینگ اتصال سیم.
برای میلهٔ صاعقه‌گیر با چه قطری مناسب است؟
SMAB 16 برای میلهٔ صاعقه‌گیر ۱۶ میلی‌متری و SMAB 20 برای قطر ۲۰ میلی‌متری.
سوال فنی دارید؟
کارشناسان فنی گروه کالوت آماده پاسخگویی به سوالات شما درباره صاعقه‌گیر و سیستم‌های ارتینگ هستند.
