معرفی کامل محصول
ارت بار بدون مقره

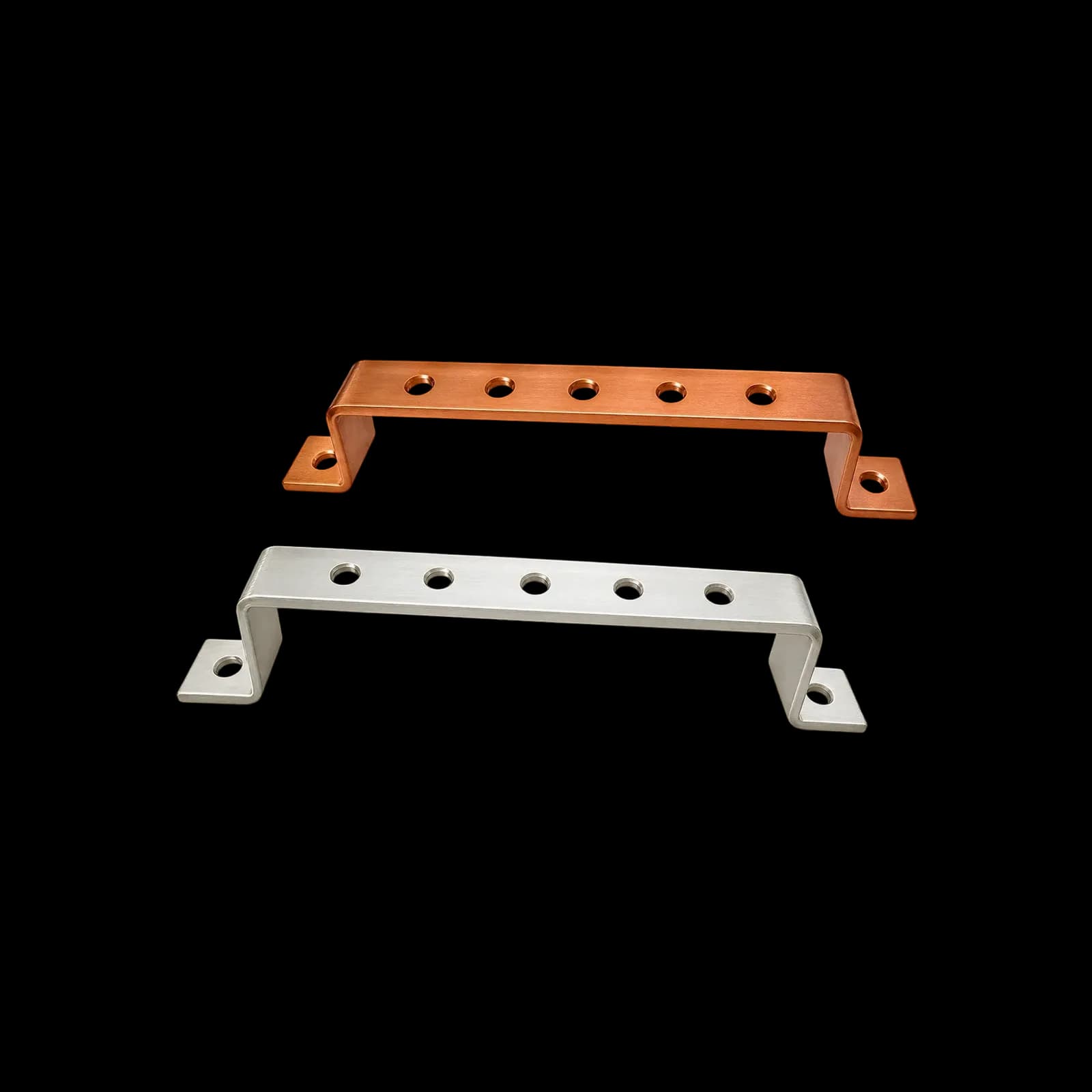

ارتبار بدون مقره کالوت یک شینهٔ مسی یکپارچه با دو پایهٔ خم‌شده است که مستقیم روی سطح نصب بسته میشود. این ارتبار هم یک خروجی سیستم زمین را میان چند مصرفکننده تقسیم میکند، با این تفاوت که چون مقره ندارد، با محل نصب خود همبند میشود. آن را در دو نسخهٔ مسی (EBWI) و مس قلعاندود (ETWI) و در چهار طول می‌سازیم.
شینه و پایه‌ها یکپارچه‌اند و از مس (EBWI) یا مس قلعاندود (ETWI) با مقطع ۵۰ در ۵ میلی‌متر ساخته میشوند؛ چهار طول از ۲۶۱ تا ۴۵۱ میلی‌متر با ۲ تا ۶ سوراخ و پیچ اتصال M10 یا M12. این ارتبار مستقیم روی سطح بسته میشود و با آن همبند است؛ برای داخل تابلو برق، روی سازهٔ فلزی یا سینی کابل و داخل چاه ارت مناسب است، یعنی جاهایی که شینه باید با محل نصب یکی باشد.
شینهٔ یکپارچه با پایه‌های خم‌شده
چون این ارتبار مستقیم و بدون مقره روی سطح بسته میشود، با آن سطح همبند است؛ برای سازه یا تابلویی که خود باید به سیستم زمین وصل شود مناسب است.
- شینهٔ یکپارچه با پایه‌های خم‌شده
- مسی (EBWI) یا مس قلعاندود (ETWI)
- همبند با محل نصب
- چهار طول، از ۲ تا ۶ سوراخ
همبند با تابلو یا سازه
مناسب داخل تابلو برق، روی سازهٔ فلزی یا سینی کابل و داخل چاه ارت؛ جاهایی که شینه باید با محل نصب یکی باشد.
نقطهٔ مشترک هادیهای زمین
هادی زمین، هادیهای حفاظتی و هادیهای همبندی هر کدام با کابلشوی خود به سوراخ‌های شینه بسته میشوند.
مس یا مس قلعاندود
مس بدون روکش برای محیط خشک و داخل تابلو؛ نسخهٔ قلعاندود در محیط مرطوبتر یا خورندهتر به کاهش اکسید شدن و تغییر رنگ سطح مس کمک میکند.
۸ کد استاندارد
کدهای EBWI 02 تا ETWI 06؛ ابعاد دیگر به سفارش ساخته میشود.
ساخت گروه کالوت
طراحی و ساخت بر پایهٔ نقشه‌ها و کاتالوگ فنی کالوت؛ برگهٔ مشخصات فنی هر مدل در بخش مدارک.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع | ارتبار بدون مقره با پایه‌های خم‌شده |
جنس | مس (EBWI) یا مس قلعاندود (ETWI) |
سطح مقطع شینه | ۵۰ در ۵ میلی‌متر |
تعداد سوراخ | ۲، ۴، ۵ یا ۶ (طبق کد) |
پیچ اتصال کابلشو | M10 یا M12، طبق سفارش |
کدها | EBWI 02 تا EBWI 06 و ETWI 02 تا ETWI 06 |
کدها و ابعاد
کد | جنس | تعداد سوراخ | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|---|
EBWI 02 | مس | 2 | 261 | 50 | 50 |
EBWI 04 | مس | 4 | 331 | 50 | 50 |
EBWI 05 | مس | 5 | 401 | 50 | 50 |
EBWI 06 | مس | 6 | 451 | 50 | 50 |
ETWI 02 | مس قلعاندود | 2 | 261 | 50 | 50 |
ETWI 04 | مس قلعاندود | 4 | 331 | 50 | 50 |
ETWI 05 | مس قلعاندود | 5 | 401 | 50 | 50 |
ETWI 06 | مس قلعاندود | 6 | 451 | 50 | 50 |
ابعاد به میلی‌متر است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
برای نمایش بزرگ کلیک کنید

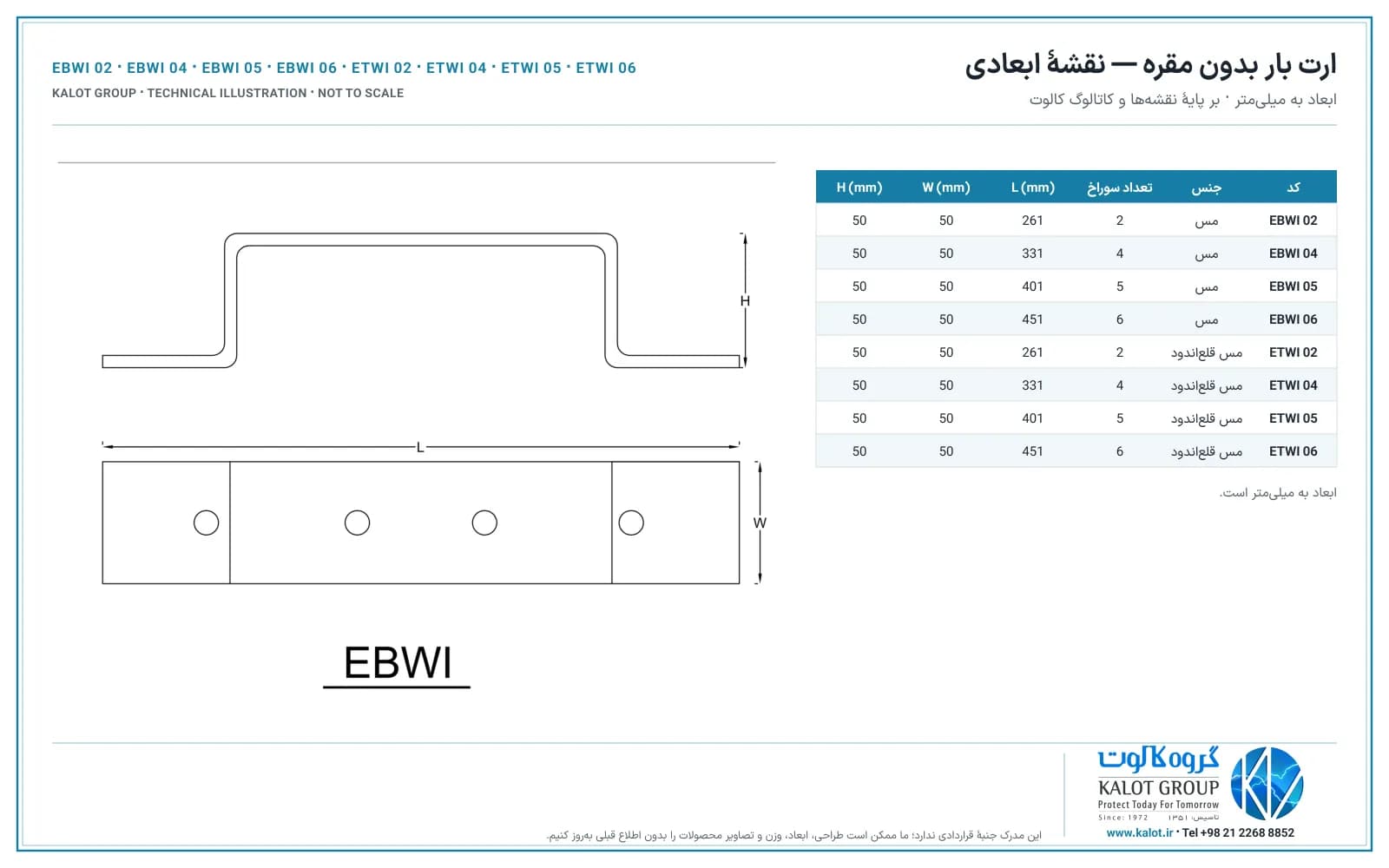

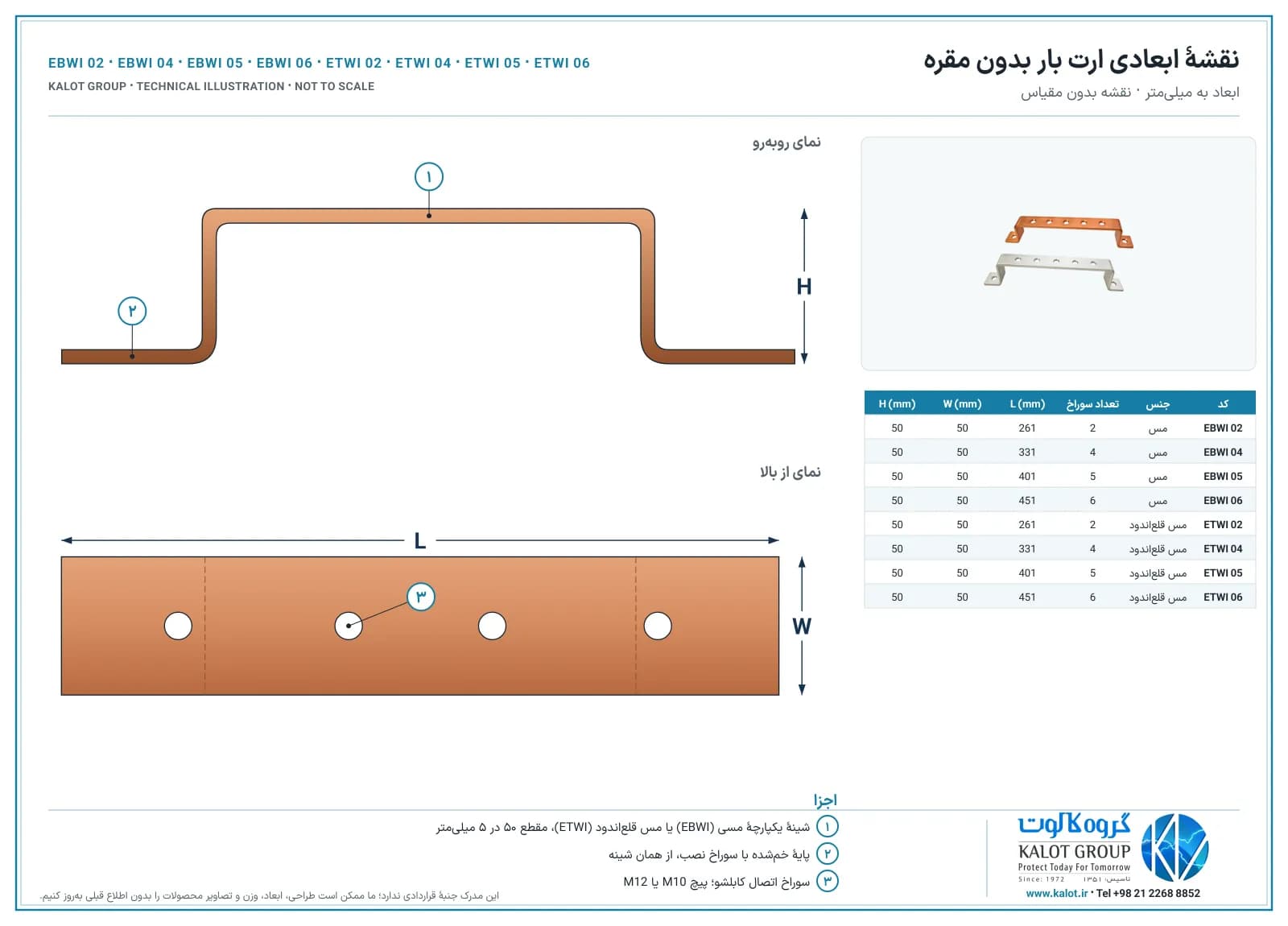

نقشهٔ ابعادی ارت بار بدون مقره بر پایهٔ نقشه‌ها و کاتالوگ کالوت؛ ابعاد هر کد در جدول زیر آمده است.
کد | جنس | تعداد سوراخ | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|---|
EBWI 02 | مس | 2 | 261 | 50 | 50 |
EBWI 04 | مس | 4 | 331 | 50 | 50 |
EBWI 05 | مس | 5 | 401 | 50 | 50 |
EBWI 06 | مس | 6 | 451 | 50 | 50 |
ETWI 02 | مس قلعاندود | 2 | 261 | 50 | 50 |
ETWI 04 | مس قلعاندود | 4 | 331 | 50 | 50 |
ETWI 05 | مس قلعاندود | 5 | 401 | 50 | 50 |
ETWI 06 | مس قلعاندود | 6 | 451 | 50 | 50 |
دریافت: برگهٔ مشخصات فنی (PDF) · نقشه PDF · نقشه SVG · نقشهٔ رنگی PDF
برای نمایش بزرگ کلیک کنید
ارتبار در سیستم زمین
ارتبار نقطهٔ مشترکی است که هادی زمین (از الکترود یا شبکهٔ زمین)، هادیهای حفاظتی و هادیهای همبندی در آن به هم می‌رسند. هر هادی با کابلشوی هم‌اندازهٔ خود و با پیچ و مهره به یکی از سوراخ‌های شینه بسته میشود؛ بنابراین تعداد سوراخ‌ها، و در نتیجه طول ارتبار، به تعداد ورودیها و خروجیها بستگی دارد.
چون این ارتبار مستقیم و بدون مقره روی سطح بسته میشود، با آن سطح همبند است؛ برای سازه یا تابلویی که خود باید به سیستم زمین وصل شود مناسب است. اگر ارتبار باید از سطح نصب جدا بماند، ارتبار روی مقره را انتخاب کنید. نسخهٔ مس قلعاندود (ETWI) در محیطهای مرطوبتر یا خورندهتر به کاهش اکسید شدن و تغییر رنگ سطح مس کمک میکند؛ نسخهٔ مسی (EBWI) برای محیطهای خشک و داخل تابلو مناسب است.

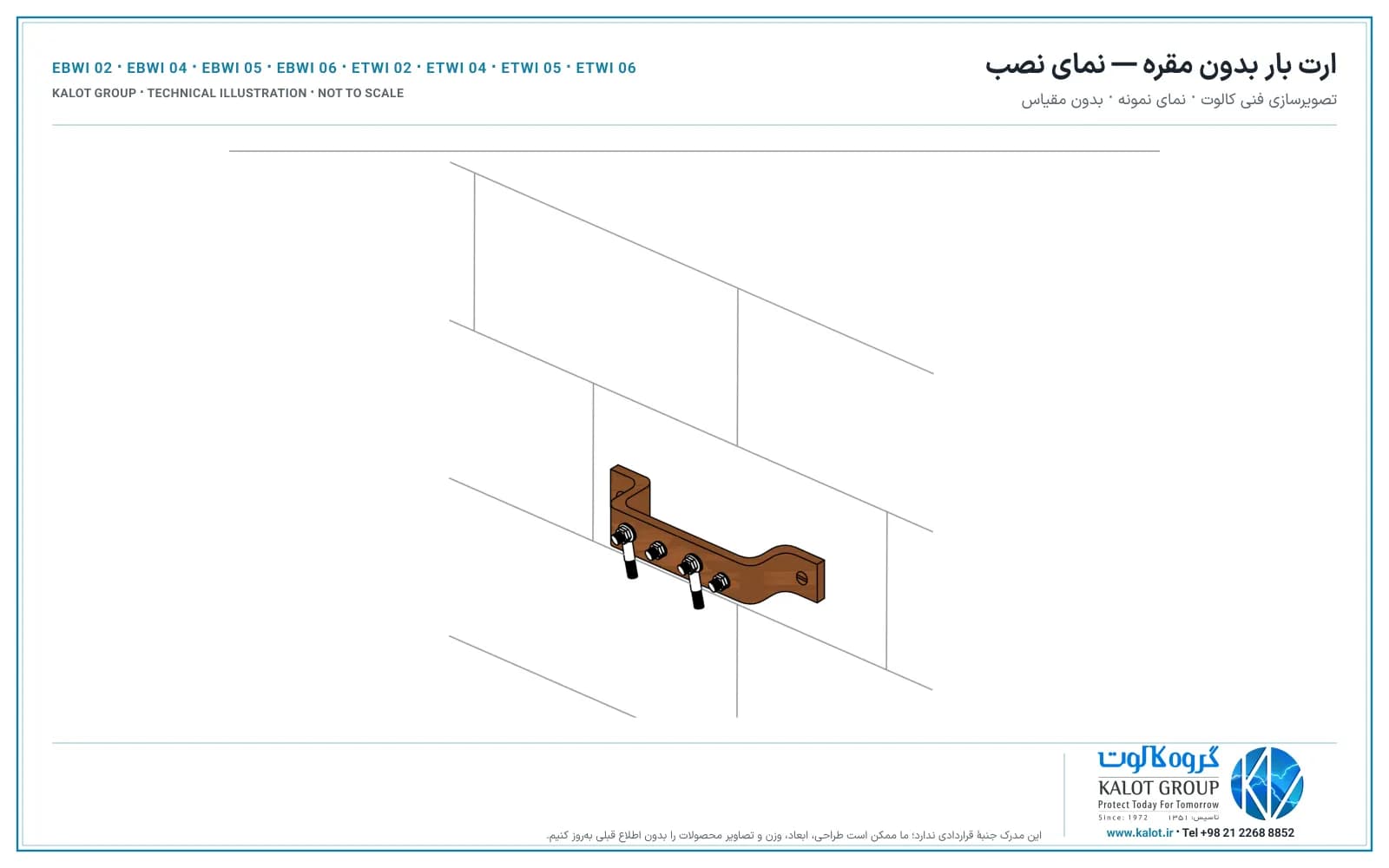

نصب
ارتبار را روی سطحی صاف و محکم، در محلی خشک و در دسترس برای بازرسی نصب کنید. کاتالوگ کالوت برای نصب روی دیوار، پیچ چوب خزینه‌دار ۱½ اینچ نمرهٔ ۱۲ با رول‌پلاک نمرهٔ ۱۲ را توصیه میکند. هر هادی را با کابلشوی هم‌اندازهٔ خود به شینه ببندید و پیچ‌ها را یکنواخت سفت کنید؛ در محیطهای باز یا پرتردد، ارتبار را داخل جعبهٔ محافظ قرار دهید.
استعلام
هنگام استعلام، تعداد ورودیها و خروجیها، تعداد لینک‌های قطع و وصل، سطح مقطع هادی‌ها و محل نصب را اعلام کنید تا کارشناسان ما کد مناسب را پیشنهاد کنند. ابعاد و تعداد سوراخ‌های دیگر هم به سفارش ساخته میشود.
در IEC 60364-5-54 پیش‌بینی وسیله‌ای برای جدا کردن هادی زمین از ترمینال اصلی زمین آمده است؛ وسیله‌ای در محلی در دسترس که فقط با ابزار باز شود و برای اندازهگیری مقاومت زمین به کار رود. لینک قطع و وصل همین کار را انجام می‌دهد. در سیستمهای حفاظت در برابر صاعقه، IEC 62305-3 نقطه‌های اتصال آزمون را برای اندازهگیری مقاومت زمین در نظر می‌گیرد.

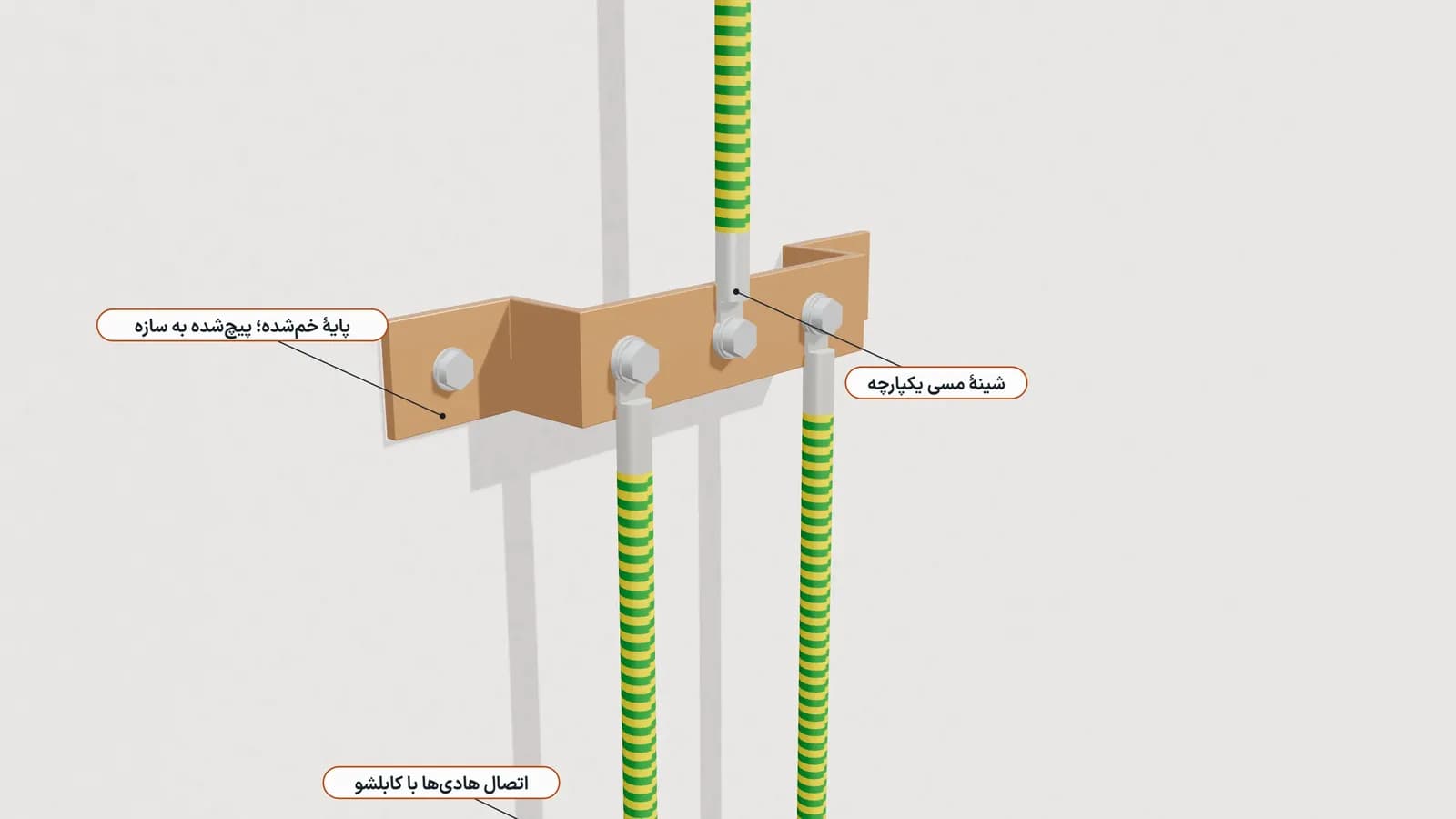

نمای سه‌بعدی نصب ارتبار در ساختمان
پرسش‌های متداول
تفاوت ارتبار بدون مقره با ارتبار روی مقره چیست؟
ارتبار بدون مقره مستقیم روی سطح بسته میشود و با آن همبند است؛ ارتبار روی مقره از سطح نصب جدا میماند.
ارتبار چه کاربردی دارد؟
ارتبار نقطهٔ مشترک اتصال هادی زمین، هادیهای حفاظتی و هادیهای همبندی است و یک خروجی سیستم زمین را میان چند مصرفکننده تقسیم میکند.
لینک قطع و وصل برای چیست؟
برای جدا کردن سیستم زمین از مصرفکنندهها هنگام بازرسی و اندازهگیری مقاومت زمین، بدون باز کردن اتصال تکتک مصرفکنندهها.
کد مناسب را چگونه انتخاب کنم؟
تعداد ورودیها و خروجیها تعداد سوراخ لازم را تعیین میکند و تعداد سیستمهای زمینی که باید جداگانه اندازهگیری شوند، تعداد لینکها را.
مس بدون روکش یا قلعاندود؛ کدام را انتخاب کنم؟
مس بدون روکش برای محیطهای خشک و داخل تابلو و اتاق برق کافی است. در محیطهای مرطوبتر یا خورندهتر، نسخهٔ قلعاندود به کاهش اکسید شدن و تغییر رنگ سطح مس کمک میکند.
ارتبار با مقره یا بدون مقره؟
اگر ارتبار باید نقطهٔ واحد اتصال زمین باشد، با لینک قطع و وصل اندازهگیری شود یا به تجهیزات حساس و مخابراتی برسد، مدل روی مقره را انتخاب کنید تا شینه از دیوار و سازه جدا بماند. اگر شینه باید با تابلو یا سازه همبند شود، مدل بدون مقره سادهتر و مناسبتر است.
مس قلعاندود چه فرقی با مس ساده دارد؟
لایهٔ قلع سطح مس را در محیطهای مرطوب یا خورنده کمتر اکسید و تیره میکند؛ از نظر کار الکتریکی، هر دو نسخه یکسان استفاده میشوند.
