معرفی کامل محصول
سهشاخهٔ نوک صاعقهگیر ساده
کد سفارش: MP 016 · MP 020

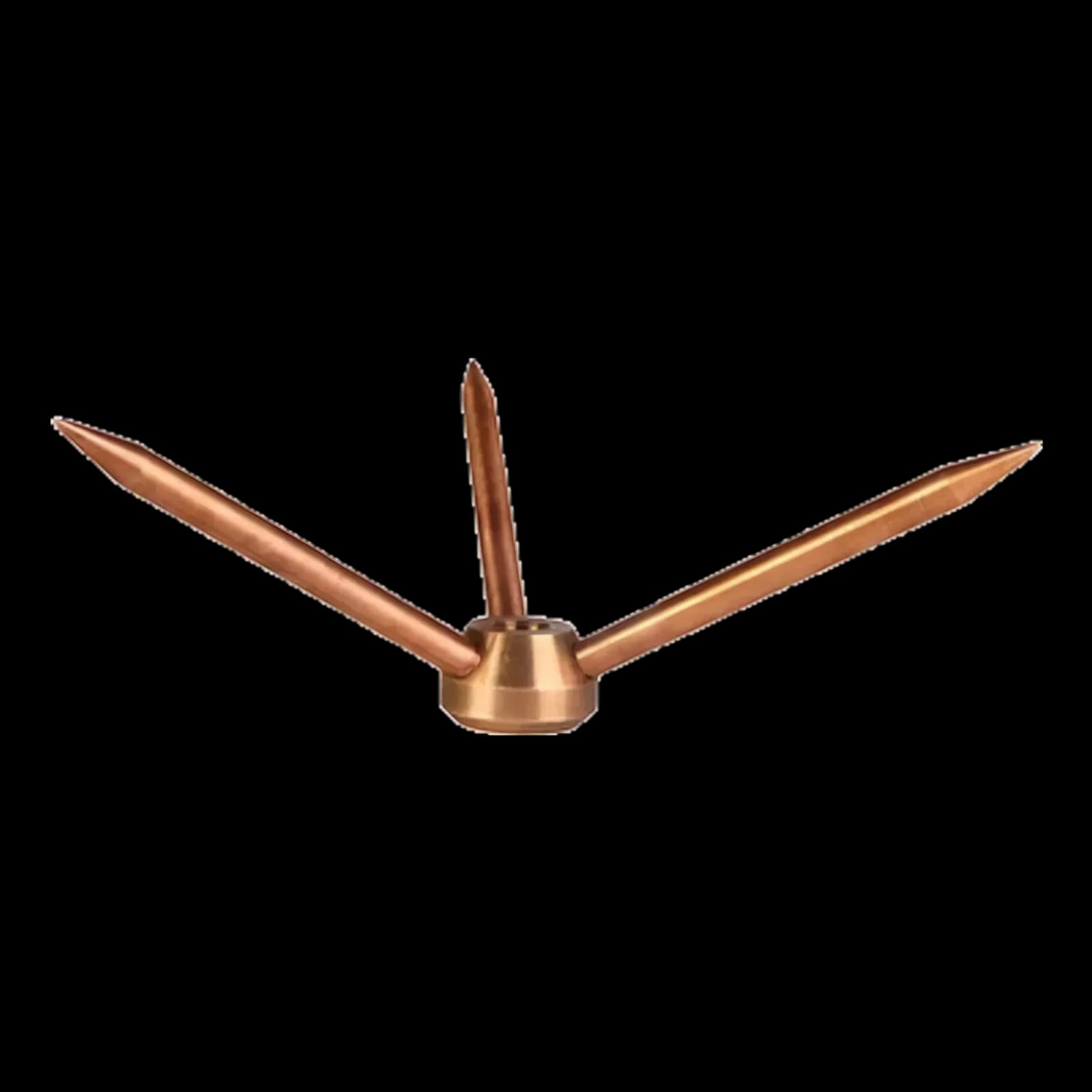

سهشاخهٔ نوک صاعقهگیر ساده کالوت روی نوک میلهٔ صاعقهگیر ساده (فرانکلین) نصب میشود و در کنار نوک خود صاعقهگیر، سه شاخهٔ مسی نوکتیز را در سه جهت با زاویهٔ ۱۲۰ درجه قرار می‌دهد تا نوک پایانهٔ هوایی چندشاخه شود.
بدنهٔ سهشاخه از برنج و شاخهها از مس ساخته شدهاند؛ نوک میلهٔ برق‌گیر از سوراخ میانی بدنه عبور میکند و شاخهها با انتهای رزوهدار در بدنه بسته میشوند.
دو مدل MP 016 برای میلهٔ صاعقهگیر با قطر 16 mm و MP 020 برای قطر 20 mm ارائه می‌کنیم؛ این سهشاخه برای استفاده همراه میلههای صاعقهگیر مسی نوکتیز کالوت ساخته شده است.
نوک چندشاخه برای میلهٔ صاعقهگیر ساده
سهشاخه به نوک میلهٔ صاعقهگیر ساده افزوده میشود و در بالاترین نقطهٔ پایانهٔ هوایی، چند نقطهٔ نوکتیز در جهت‌های مختلف فراهم میکند. محل، ارتفاع و تعداد میلههای صاعقهگیر همچنان از طراحی سیستم حفاظت در برابر صاعقه به دست میآید؛ سهشاخه روی همان‌ها نصب میشود.
سه شاخه با زاویهٔ ۱۲۰ درجه
سه شاخهٔ مسی نوکتیز در سه جهت با فاصلهٔ زاویه‌ای برابر روی بدنه قرار میگیرند و نوک خود میلهٔ صاعقهگیر در مرکز باقی میماند.
بدنهٔ برنجی، شاخه‌های مسی
بدنه از برنج و شاخهها از مس است؛ هم‌خوان با میلهٔ صاعقهگیر مسی و اتصالات مسی و برنجی سیستم.
نصب روی نوک میلهٔ صاعقهگیر
نوک میلهٔ صاعقهگیر از سوراخ میانی بدنه عبور میکند و شاخهها با انتهای رزوهدار در سوراخ‌های کناری بدنه بسته میشوند.
دو مدل برای دو قطر میلهٔ صاعقهگیر
MP 016 برای میلهٔ برق‌گیر ۱۶ میلیمتری و MP 020 برای نوع ۲۰ میلیمتری؛ ارتفاع H = 156 mm و عرض W = 72 mm.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | سهشاخهٔ نوک میلهٔ صاعقهگیر (Multi-Point Head) |
جنس بدنه | برنج |
جنس شاخهها | مس |
ساختار | بدنه با سوراخ میانی برای نوک میلهٔ صاعقهگیر و سه شاخهٔ نوکتیز با انتهای رزوهدار در زاویهٔ ۱۲۰ درجه |
میلهٔ صاعقهگیر مناسب | میلهٔ صاعقهگیر مسی نوکتیز با قطر 16 mm یا 20 mm |
ابعاد | H = 156 mm، W = 72 mm |
کد سفارش | MP 016 ، MP 020 |
کد سفارش | قطر میلهٔ صاعقهگیر (mm) | H (mm) | W (mm) | جنس |
|---|---|---|---|---|
MP 016 | 16 | 156 | 72 | بدنهٔ برنجی، شاخه‌های مسی |
MP 020 | 20 | 156 | 72 | بدنهٔ برنجی، شاخه‌های مسی |
مدل را بر اساس قطر میلهٔ صاعقهگیر انتخاب کنید. محل H و W در تب «نقشهٔ فنی و ابعاد» همان‌طور نشان داده شده که نقشهٔ کاتالوگ کالوت نشان می‌دهد. سهشاخه و میلهٔ برق‌گیر را با هم سفارش دهید تا نوک آن برای نصب سهشاخه آماده شود.
برای نمایش بزرگ کلیک کنید

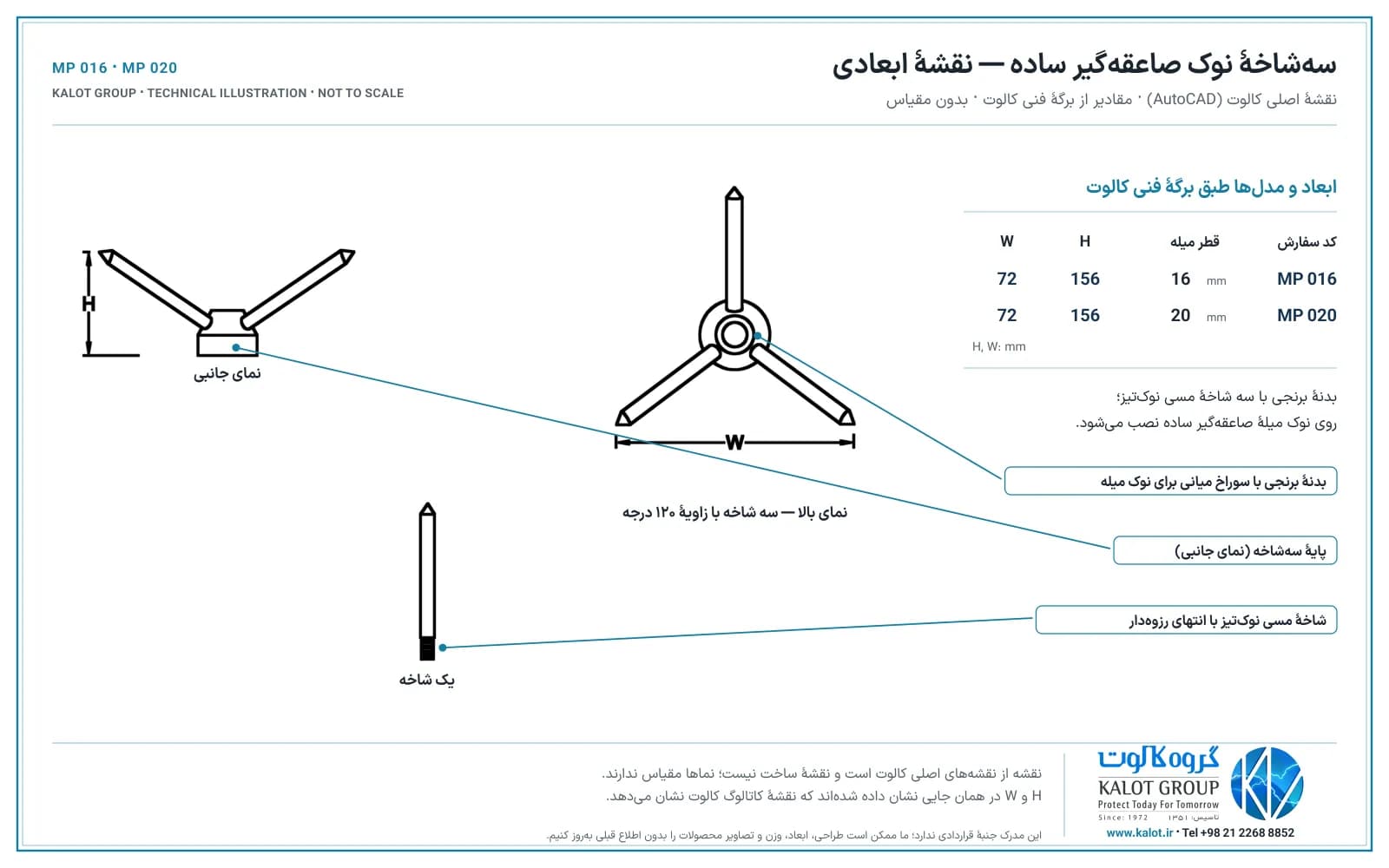

نقشهٔ کالوت، نمای جانبی سهشاخه با ارتفاع H، نمای بالا با سه شاخه در زاویهٔ ۱۲۰ درجه و عرض W و یک شاخهٔ مسی با انتهای رزوهدار را نشان می‌دهد. نقشه نقشهٔ ساخت نیست؛ فایل‌های PDF و SVG آن در بخش «مدارک و دانلودها» همین صفحه قرار دارد.
برای نمایش بزرگ کلیک کنید
کاربرد

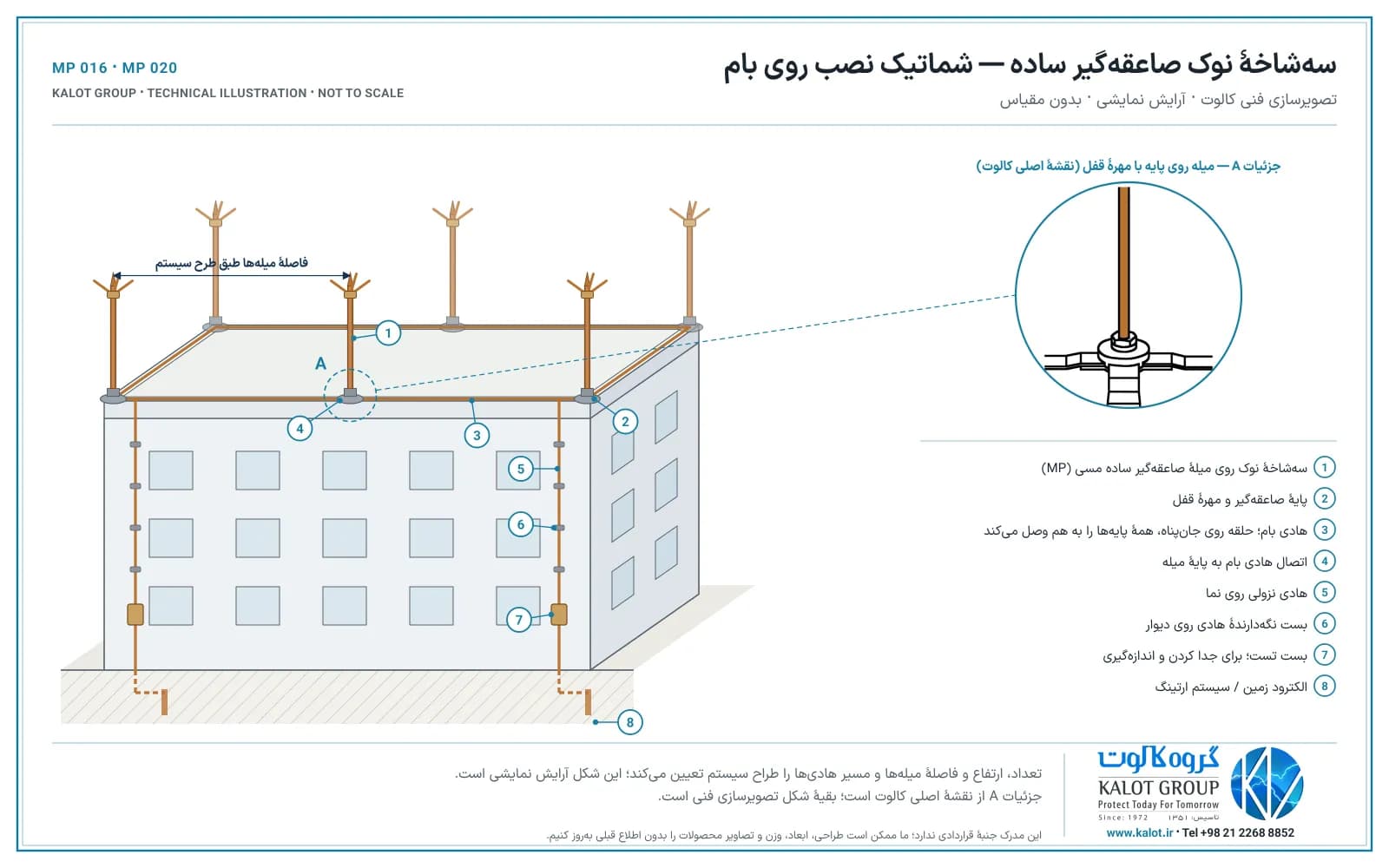

سهشاخه همراه با میلههای صاعقهگیر ساده در سیستم‌های حفاظت در برابر صاعقهٔ متداول به کار می‌رود؛ روی میلههای برق‌گیری که بام‌ها، جان‌پناه‌ها، دودکش‌ها و سازه‌های بلند را پوشش می‌دهند. سهشاخه بخشی از پایانهٔ هوایی است و محل و ارتفاع میلههای صاعقهگیر را طراح سیستم با روش زاویهٔ حفاظت، گوی غلتان یا مش تعیین میکند.
اجزای هم‌خانواده
- میلهٔ صاعقهگیر مناسب سهشاخه: صاعقهگیر ساده از جنس تمام مس.
- پایهٔ صاعقهگیر روی سطح صاف: پایه صاعقه گیر مخصوص سطوح صاف.
- همهٔ مدل‌های صاعقهگیر ساده (فرانکلین) کالوت: میلههای صاعقهگیر ساده.
ترتیب نصب
- مدل سهشاخه را هم‌اندازه با قطر میلهٔ صاعقهگیر انتخاب کنید.
- شاخه‌های مسی را با انتهای رزوهدار در سوراخ‌های کناری بدنه ببندید.
- سهشاخه را روی نوک میلهٔ صاعقهگیر قرار دهید تا نوک آن از سوراخ میانی بدنه بیرون بیاید و سهشاخه روی آن محکم شود.
- میلهٔ برق‌گیر را طبق روش همیشگی روی پایه یا کوپلینگ نصب و با مهرهٔ قفل محکم کنید.
- پس از نصب، محکم بودن شاخهها و اتصال سهشاخه به میلهٔ صاعقهگیر را کنترل کنید.
نکات فنی
- سهشاخه روی میلهٔ صاعقهگیری نصب میشود که نوک آن برای نصب سهشاخه آماده شده باشد؛ به همین دلیل پیشنهاد می‌کنیم صاعقهگیر ساده و سهشاخه را با هم از ما سفارش دهید.
- ناحیهٔ حفاظت هر میلهٔ صاعقهگیر پسیو را ارتفاع و محل آن در طرح سیستم تعیین میکند؛ سهشاخه جایگزین طراحی درست سیستم نیست.
- شاخهها و بدنه مسی و برنجی‌اند؛ آن‌ها را همراه با میلهٔ صاعقهگیر و اتصالات مسی یا برنجی به کار ببرید.
آیا سهشاخه ناحیهٔ حفاظت را بزرگتر میکند؟
خیر. طبق استاندارد IEC 62305-3، ناحیهٔ حفاظت هر پایانهٔ هوایی فقط از ارتفاع و محل آن و با روش گوی غلتان یا زاویهٔ حفاظت به دست میآید و شکل نوک در این محاسبه نقشی ندارد. شعاع گوی غلتان برای سطح حفاظت I تا IV به ترتیب ۲۰، ۳۰، ۴۵ و ۶۰ متر است.
پژوهش میدانی هفت‌ساله‌ای که مور و همکاران در مجلهٔ Journal of Applied Meteorology (سال‌های ۲۰۰۰ و ۲۰۰۳) منتشر کردند نیز نشان داد نوک تیزتر یا چندنوکه، احتمال دریافت صاعقه را بیشتر نمیکند؛ در آن آزمایش میلههای برق‌گیری با نوک نیمه‌گرد صاعقه گرفتند.
سهشاخه طرحی رایج و سنتی برای نوک پایانهٔ هوایی است و وقتی طرح پروژه یا کارفرما نوک چندشاخه بخواهد، روی میلهٔ صاعقهگیر ساده نصب میشود؛ ناحیهٔ حفاظت همچنان از طراحی سیستم به دست میآید.
بازرسی و نگهداری
در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه، محکم بودن شاخهها در بدنه، اتصال سهشاخه به میلهٔ صاعقهگیر، خم شدن شاخهها و خوردگی را بررسی کنید؛ پس از هر رویداد صاعقهٔ شناخته‌شده نیز بازدید کنید.
استانداردهای زیر برای شناخت الزامات پایانه‌های هوایی و جایگاه سهشاخه در سیستم حفاظت در برابر صاعقه معرفی شدهاند.
استاندارد طراحی سیستم: IEC 62305-3
این استاندارد طراحی، اجرا، بازرسی و نگهداری سیستم حفاظت در برابر صاعقهٔ سازه را پوشش می‌دهد. محل پایانه‌های هوایی با روش زاویهٔ حفاظت، گوی غلتان یا مش تعیین میشود و ارتفاع و محل میلههای صاعقهگیر مبنای محاسبهٔ ناحیهٔ حفاظت است.
استاندارد قطعات: IEC 62561-2
این استاندارد الزامات هادی‌ها و الکترودهای سیستم حفاظت در برابر صاعقه، از جمله میلههای برق‌گیر در پایانهٔ هوایی، را تعیین میکند. میلههای صاعقهگیر ساده‌ای که سهشاخه روی آن‌ها نصب میشود، مطابق با الزامات این استاندارد تولید میشوند.
پرسش‌های متداول
سهشاخهٔ نوک صاعقهگیر چیست؟
قطعهای با بدنهٔ برنجی و سه شاخهٔ مسی نوکتیز که روی نوک میلهٔ صاعقهگیر ساده نصب میشود؛ نوک خود صاعقهگیر در مرکز باقی میماند و سه شاخه در سه جهت با زاویهٔ ۱۲۰ درجه قرار میگیرند.
روی چه میلهٔ صاعقهگیری نصب میشود؟
روی میلههای صاعقهگیر مسی نوکتیز کالوت: MP 016 برای نوع ۱۶ میلیمتری و MP 020 برای نوع ۲۰ میلیمتری. سهشاخه و میلهٔ صاعقهگیر را با هم سفارش دهید تا نوک آن برای نصب سهشاخه آماده شود.
آیا سهشاخه ناحیهٔ حفاظت را بزرگتر میکند؟
خیر. طبق IEC 62305-3 ناحیهٔ حفاظت فقط از ارتفاع و محل پایانهٔ هوایی و با روش گوی غلتان یا زاویهٔ حفاظت به دست میآید و شکل نوک در آن نقشی ندارد. پژوهشهای میدانی هم نشان دادهاند نوک چندشاخه یا تیزتر، احتمال دریافت صاعقه را بیشتر نمیکند. سهشاخه طرحی رایج برای نوک پایانهٔ هوایی است و جایگزین طراحی درست سیستم نیست.
جنس سهشاخه چیست؟
بدنهٔ سهشاخه از برنج و شاخهها از مس ساخته شدهاند.
ابعاد سهشاخه چقدر است؟
هر دو مدل ارتفاع H = 156 mm و عرض W = 72 mm دارند؛ محل هر بعد در نقشهٔ ابعادی نشان داده شده است.
شاخهها چگونه به بدنه بسته میشوند؟
هر شاخه یک انتهای رزوهدار دارد که در سوراخ کناری بدنهٔ برنجی بسته میشود.
