معرفی کامل محصول

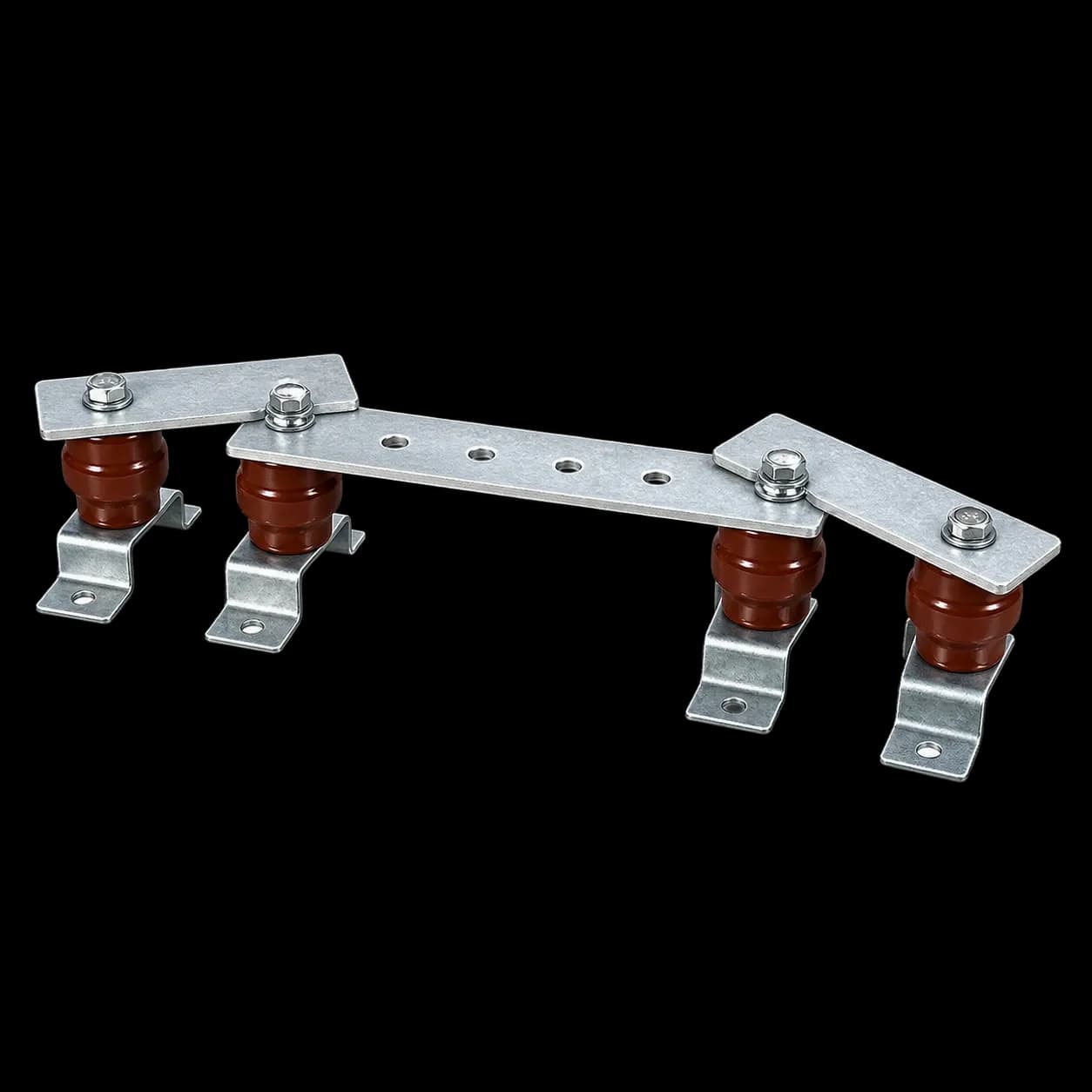

ارت بار به همراه دو لینک قطع و وصل
ارتبار دو لینک کالوت برای جایی است که دو سیستم زمین مجزا باید روی یک ارتبار جمع شوند و خروجی آن‌ها میان چند مصرفکننده تقسیم شود. هر سیستم زمین از طریق لینک قطع و وصل خودش به شینه وصل میشود؛ بنابراین هنگام بازرسی و اندازهگیری مقاومت زمین، میتوان هر کدام را جداگانه از مدار خارج کرد. شینه از مس ۵۰ در ۵ میلی‌متر است و روی مقره‌های پلی‌استر تقویت‌شده و پایهٔ فولاد ضد زنگ قرار می‌گیرد.
شینه از مس ۵۰ در ۵ میلی‌متر (سطح مقطع ۲۵۰ میلی‌متر مربع) است و به سفارش، مس قلعاندود هم می‌سازیم. شینه روی ۲ تا ۴ مقرهٔ پلی‌استر تقویت‌شده و پایهٔ فولاد ضد زنگ نصب میشود و از سطح دیوار یا تابلو جدا می‌ماند. شش طول داریم: از ۲ تا ۱۲ سوراخ اتصال، کدهای EB 022L تا EB 122L با طول ۳۲۵ تا ۶۷۵ میلی‌متر. کابلشوها با پیچ M10 یا M12 از جنس فولاد ضد زنگ یا برنج بسته میشوند.
دو لینک قطع و وصل در دو سر شینه
دو لینک در دو سر شینه، دو سیستم زمین مجزا را به یک ارتبار می‌رسانند؛ مثلاً زمین حفاظتی و زمین سیستم صاعقه‌گیر یا دو چاه ارت جدا.
- دو لینک قطع و وصل در دو سر شینه
- شینهٔ مسی ۵۰ در ۵؛ قلعاندود به سفارش
- مقره‌های پلی‌استر تقویت‌شده
- شش طول، از ۲ تا ۱۲ سوراخ
دو سیستم زمین روی یک شینه
هر سیستم زمین از راه لینک خودش وصل است؛ هنگام بازرسی، هر کدام جداگانه باز و اندازهگیری میشود و بقیهٔ اتصال‌ها دست نمی‌خورند.
نقطهٔ مشترک هادیهای زمین
هادی زمین، هادیهای حفاظتی و هادیهای همبندی هر کدام با کابلشوی خود به سوراخ‌های شینه بسته میشوند.
مس یا مس قلعاندود
مس بدون روکش برای محیط خشک و داخل تابلو؛ نسخهٔ قلعاندود در محیط مرطوبتر یا خورندهتر به کاهش اکسید شدن و تغییر رنگ سطح مس کمک میکند.
۶ کد استاندارد
کدهای EB 022L تا EB 122L؛ ابعاد دیگر به سفارش ساخته میشود.
ساخت گروه کالوت
طراحی و ساخت بر پایهٔ نقشه‌ها و کاتالوگ فنی کالوت؛ برگهٔ مشخصات فنی هر مدل در بخش مدارک.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع | ارتبار با دو لینک قطع و وصل |
شینه | مس ۵۰ در ۵ میلی‌متر؛ مس قلعاندود به سفارش |
پایه | فولاد ضد زنگ |
مقره | پلی‌استر تقویت‌شده؛ ۲ تا ۴ عدد بسته به طول شینه |
پیچ و مهره و واشر | فولاد ضد زنگ یا برنج |
تعداد سوراخ | ۲، ۴، ۶، ۸، ۱۰ یا ۱۲ (طبق کد) |
پیچ اتصال کابلشو | M10 یا M12، طبق سفارش |
کدها | EB 022L تا EB 122L |
کدها و ابعاد
کد | تعداد سوراخ | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|
EB 022L | 2 | 325 | 90 | 90 |
EB 042L | 4 | 395 | 90 | 90 |
EB 062L | 6 | 465 | 90 | 90 |
EB 082L | 8 | 535 | 90 | 90 |
EB 102L | 10 | 605 | 90 | 90 |
EB 122L | 12 | 675 | 90 | 90 |
ابعاد به میلی‌متر است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
برای نمایش بزرگ کلیک کنید

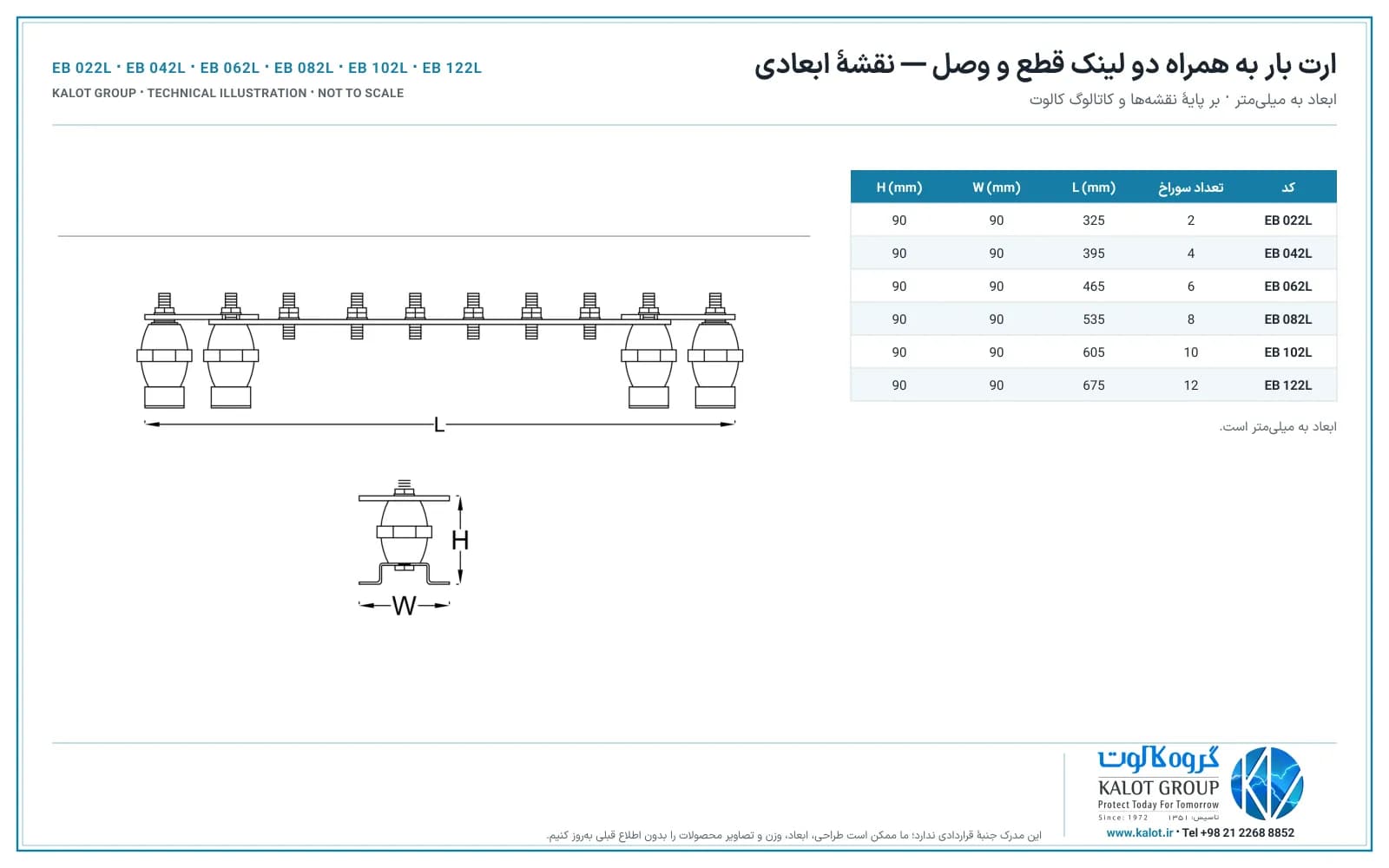

نقشهٔ ابعادی ارت بار به همراه دو لینک قطع و وصل بر پایهٔ نقشه‌ها و کاتالوگ کالوت؛ ابعاد هر کد در جدول زیر آمده است.
کد | تعداد سوراخ | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|
EB 022L | 2 | 325 | 90 | 90 |
EB 042L | 4 | 395 | 90 | 90 |
EB 062L | 6 | 465 | 90 | 90 |
EB 082L | 8 | 535 | 90 | 90 |
EB 102L | 10 | 605 | 90 | 90 |
EB 122L | 12 | 675 | 90 | 90 |
دریافت: برگهٔ مشخصات فنی (PDF) · نقشه PDF · نقشه SVG · نقشهٔ رنگی PDF
برای نمایش بزرگ کلیک کنید
ارتبار در سیستم زمین
ارتبار نقطهٔ مشترکی است که هادی زمین (از الکترود یا شبکهٔ زمین)، هادیهای حفاظتی و هادیهای همبندی در آن به هم می‌رسند. هر هادی با کابلشوی هم‌اندازهٔ خود و با پیچ و مهره به یکی از سوراخ‌های شینه بسته میشود؛ بنابراین تعداد سوراخ‌ها، و در نتیجه طول ارتبار، به تعداد ورودیها و خروجیها بستگی دارد.
دو لینک در دو سر شینه، دو سیستم زمین مجزا را به یک ارتبار می‌رسانند؛ مثلاً زمین حفاظتی و زمین سیستم صاعقه‌گیر یا دو چاه ارت جدا. با باز کردن هر لینک، همان سیستم بدون جدا کردن بقیهٔ اتصال‌ها برای اندازهگیری مقاومت از ارتبار جدا میشود. شینه را در دو نوع مس بدون روکش و مس قلعاندود عرضه می‌کنیم؛ نسخهٔ قلعاندود در محیطهای مرطوبتر یا خورندهتر به کاهش اکسید شدن و تغییر رنگ سطح مس کمک میکند.
نصب
ارتبار را روی سطحی صاف و محکم، در محلی خشک و در دسترس برای بازرسی نصب کنید. کاتالوگ کالوت برای نصب روی دیوار، پیچ چوب خزینه‌دار ۱½ اینچ نمرهٔ ۱۲ با رول‌پلاک نمرهٔ ۱۲ را توصیه میکند. هر هادی را با کابلشوی هم‌اندازهٔ خود به شینه ببندید و پیچ‌ها را یکنواخت سفت کنید؛ در محیطهای باز یا پرتردد، ارتبار را داخل جعبهٔ محافظ قرار دهید.
اندازهگیری مقاومت زمین با لینک قطع و وصل
۱) پیش از اندازهگیری با بهره‌بردار هماهنگ کنید؛ کار را فرد صلاحیت‌دار و با رعایت مقررات ایمنی محل انجام دهد.
۲) پیچ‌های لینک همان سیستم زمین را باز کنید تا الکترود یا چاه ارت از ارتبار جدا شود؛ لینک دوم و مصرفکنندهها وصل می‌مانند.
۳) مقاومت زمین را با دستگاه اندازهگیری مقاومت زمین بسنجید.
۴) لینک را ببندید، پیچ‌ها را یکنواخت سفت کنید و عدد اندازه‌گیری‌شده را با تاریخ ثبت کنید. سپس همین کار را برای سیستم دوم تکرار کنید.
اتصال‌های معمول
ارتبار فرعی هر طبقه یا اتاق تأسیسات از ارتبار اصلی تغذیه میشود و لوله‌های فلزی آب و گاز، بدنهٔ دیگ، پمپ و سینی کابل نزدیک خود را هم‌بند میکند.
استعلام
هنگام استعلام، تعداد ورودیها و خروجیها، تعداد لینک‌های قطع و وصل، سطح مقطع هادی‌ها و محل نصب را اعلام کنید تا کارشناسان ما کد مناسب را پیشنهاد کنند. ابعاد و تعداد سوراخ‌های دیگر هم به سفارش ساخته میشود.
در IEC 60364-5-54 پیش‌بینی وسیله‌ای برای جدا کردن هادی زمین از ترمینال اصلی زمین آمده است؛ وسیله‌ای در محلی در دسترس که فقط با ابزار باز شود و برای اندازهگیری مقاومت زمین به کار رود. لینک قطع و وصل همین کار را انجام می‌دهد. در سیستمهای حفاظت در برابر صاعقه، IEC 62305-3 نقطه‌های اتصال آزمون را برای اندازهگیری مقاومت زمین در نظر می‌گیرد.

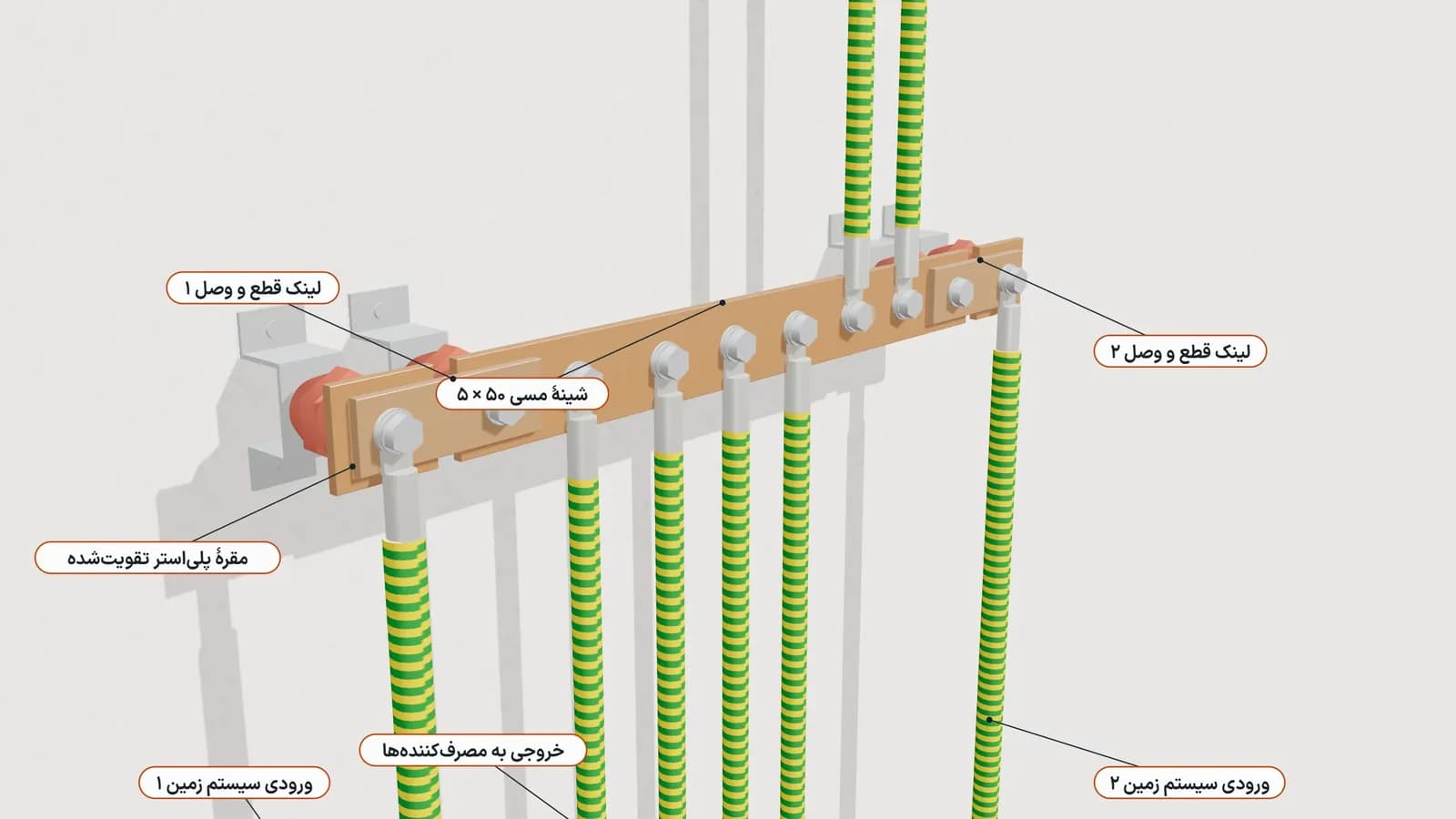

نمای سه‌بعدی نصب ارتبار در ساختمان
مدارک و دانلودها
کاتالوگ و دیتاشیت
نقشه‌ها و شماتیک‌ها
محصولات مشابه و مکمل
پرسش‌های متداول
چرا دو لینک؟
وقتی دو سیستم زمین مجزا روی یک ارتبار جمع میشوند، هر کدام لینک خودش را دارد تا جداگانه بازرسی و اندازهگیری شود.
ارتبار چه کاربردی دارد؟
ارتبار نقطهٔ مشترک اتصال هادی زمین، هادیهای حفاظتی و هادیهای همبندی است و یک خروجی سیستم زمین را میان چند مصرفکننده تقسیم میکند.
لینک قطع و وصل برای چیست؟
برای جدا کردن سیستم زمین از مصرفکنندهها هنگام بازرسی و اندازهگیری مقاومت زمین، بدون باز کردن اتصال تکتک مصرفکنندهها.
کد مناسب را چگونه انتخاب کنم؟
تعداد ورودیها و خروجیها تعداد سوراخ لازم را تعیین میکند و تعداد سیستمهای زمینی که باید جداگانه اندازهگیری شوند، تعداد لینکها را.
مس بدون روکش یا قلعاندود؛ کدام را انتخاب کنم؟
مس بدون روکش برای محیطهای خشک و داخل تابلو و اتاق برق کافی است. در محیطهای مرطوبتر یا خورندهتر، نسخهٔ قلعاندود به کاهش اکسید شدن و تغییر رنگ سطح مس کمک میکند.
آیا ارتبار دو لینک را میتوان برای یک سیستم زمین به کار برد؟
بله؛ لینک دوم را میتوان برای اتصال زمین دیگری که بعداً اضافه میشود رزرو کرد. اما اگر فقط یک سیستم زمین دارید، ارتبار تکلینک سادهتر است.
تعداد مقره به چه بستگی دارد؟
به طول شینه؛ مدلهای کوتاهتر مقرهٔ کمتر و مدلهای بلندتر مقرهٔ بیشتر دارند (۲ تا ۴ عدد).
