معرفی کامل محصول
لینک قطع و وصل

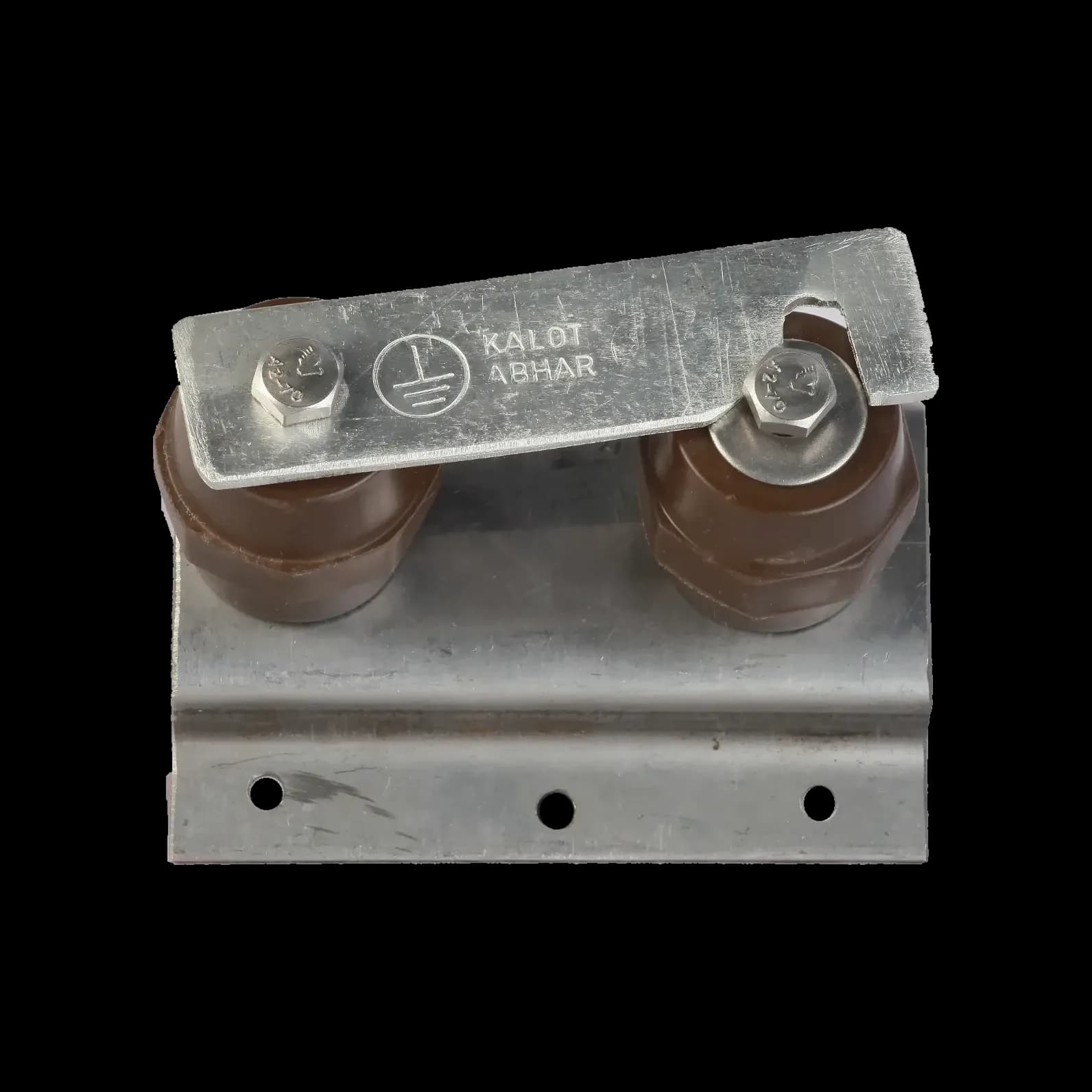

لینک قطع و وصل کالوت یک ورودی و یک خروجی دارد و میان سیستم زمین و مصرفکننده نصب می‌شود. با باز کردن آن، سیستم زمین برای بازرسی و اندازهگیری مقاومت از مصرفکننده جدا می‌شود و پس از اندازهگیری، با بستن دوبارهٔ لینک، اتصال برقرار می‌شود. شینهٔ لینک از مس است و روی دو مقرهٔ پلی‌استر تقویت‌شده و پایهٔ فولاد ضد زنگ قرار می‌گیرد.

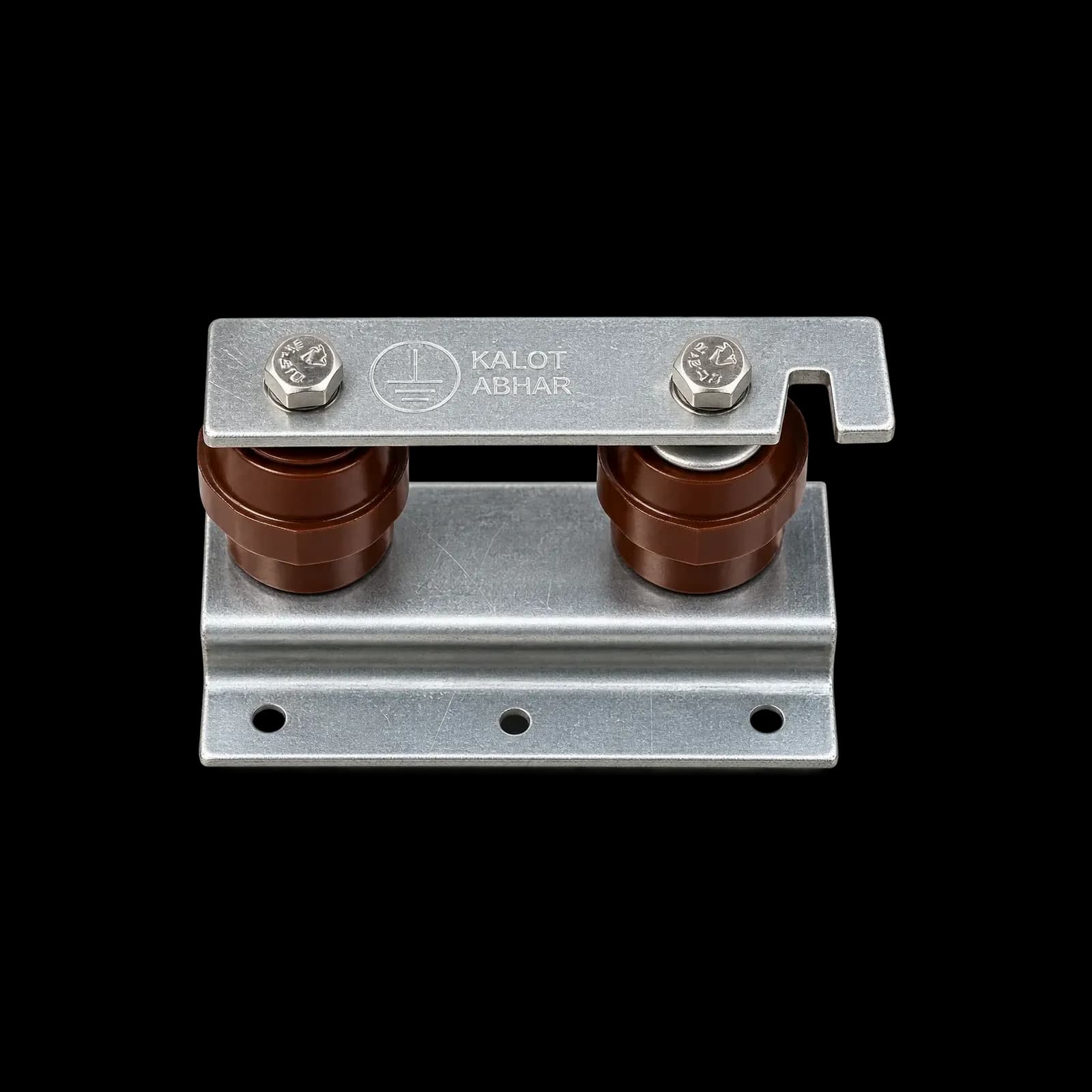

دو مدل داریم: DL 100 با شینهٔ ۱۲۵ در ۵۰ در ۵ میلی‌متر و SDL 101 با شینهٔ ۱۲۵ در ۳۰ در ۳ میلی‌متر. هر دو روی دو مقرهٔ پلی‌استر تقویت‌شده و پایهٔ فولاد ضد زنگ قرار می‌گیرند. یک سر شینهٔ لینک دور پیچ می‌چرخد و سر دیگرش شیار دارد؛ با شل کردن پیچ، لینک کنار می‌رود و مدار باز می‌شود و پس از اندازهگیری، با بستن دوبارهٔ پیچ برمی‌گردد. پیچ اتصال M10 یا M12 است.
یک ورودی و یک خروجی
لینک قطع و وصل میان هادی الکترود و ارتبار یا تجهیز نصب می‌شود تا بازرس بتواند سیستم زمین را برای اندازهگیری جدا کند.
- یک ورودی و یک خروجی
- جدا کردن سیستم زمین برای اندازهگیری
- شینهٔ مسی روی دو مقره
- پایهٔ فولاد ضد زنگ
جدا کردن الکترود برای اندازهگیری
با شل کردن پیچ، شینهٔ لینک کنار می‌رود و الکترود زمین از تأسیسات جدا می‌شود؛ پس از اندازهگیری، لینک دوباره بسته می‌شود.
نقطهٔ مشترک هادیهای زمین
هادی زمین، هادیهای حفاظتی و هادیهای همبندی هر کدام با کابلشوی خود به سوراخ‌های شینه بسته می‌شوند.
مس یا مس قلعاندود
مس بدون روکش برای محیط خشک و داخل تابلو؛ نسخهٔ قلعاندود در محیط مرطوبتر یا خورندهتر به کاهش اکسید شدن و تغییر رنگ سطح مس کمک میکند.
۲ کد استاندارد
کدهای DL 100 و SDL 101؛ ابعاد دیگر به سفارش ساخته می‌شود.
ساخت گروه کالوت
طراحی و ساخت بر پایهٔ نقشه‌ها و کاتالوگ فنی کالوت؛ برگهٔ مشخصات فنی هر مدل در بخش مدارک.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع | لینک قطع و وصل روی مقره |
شینه | مس؛ مس قلعاندود به سفارش |
پایه | فولاد ضد زنگ |
مقره | دو عدد، پلی‌استر تقویت‌شده |
پیچ اتصال کابلشو | M10 یا M12، طبق سفارش |
کدها | DL 100 و SDL 101 |
کدها و ابعاد
کد | L (mm) | W (mm) | H (mm) |
|---|---|---|---|
DL 100 | 125 | 50 | 5 |
SDL 101 | 125 | 30 | 3 |
ابعاد به میلی‌متر است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
برای نمایش بزرگ کلیک کنید

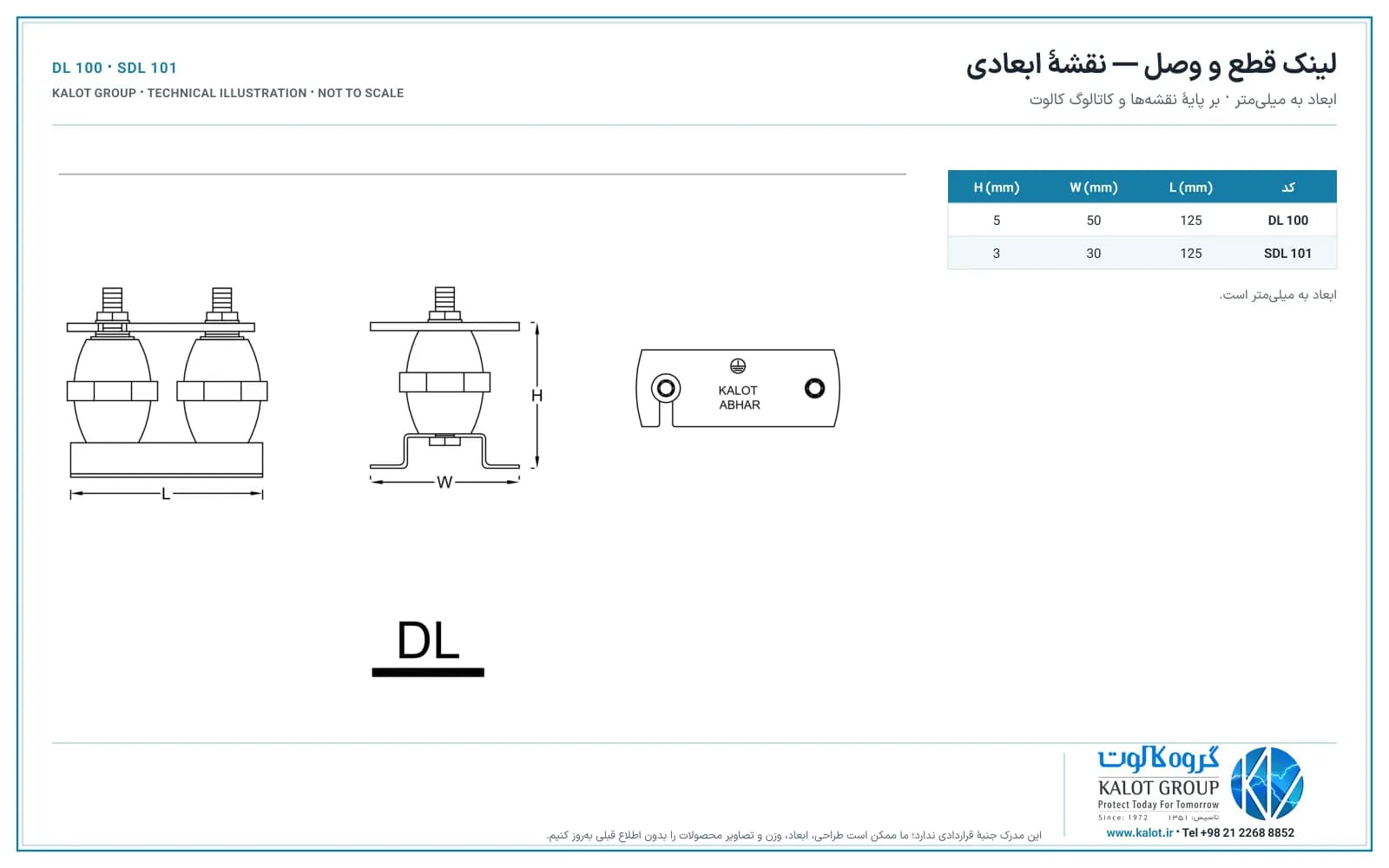

نقشهٔ ابعادی لینک قطع و وصل بر پایهٔ نقشه‌ها و کاتالوگ کالوت؛ ابعاد هر کد در جدول زیر آمده است.
کد | L (mm) | W (mm) | H (mm) |
|---|---|---|---|
DL 100 | 125 | 50 | 5 |
SDL 101 | 125 | 30 | 3 |

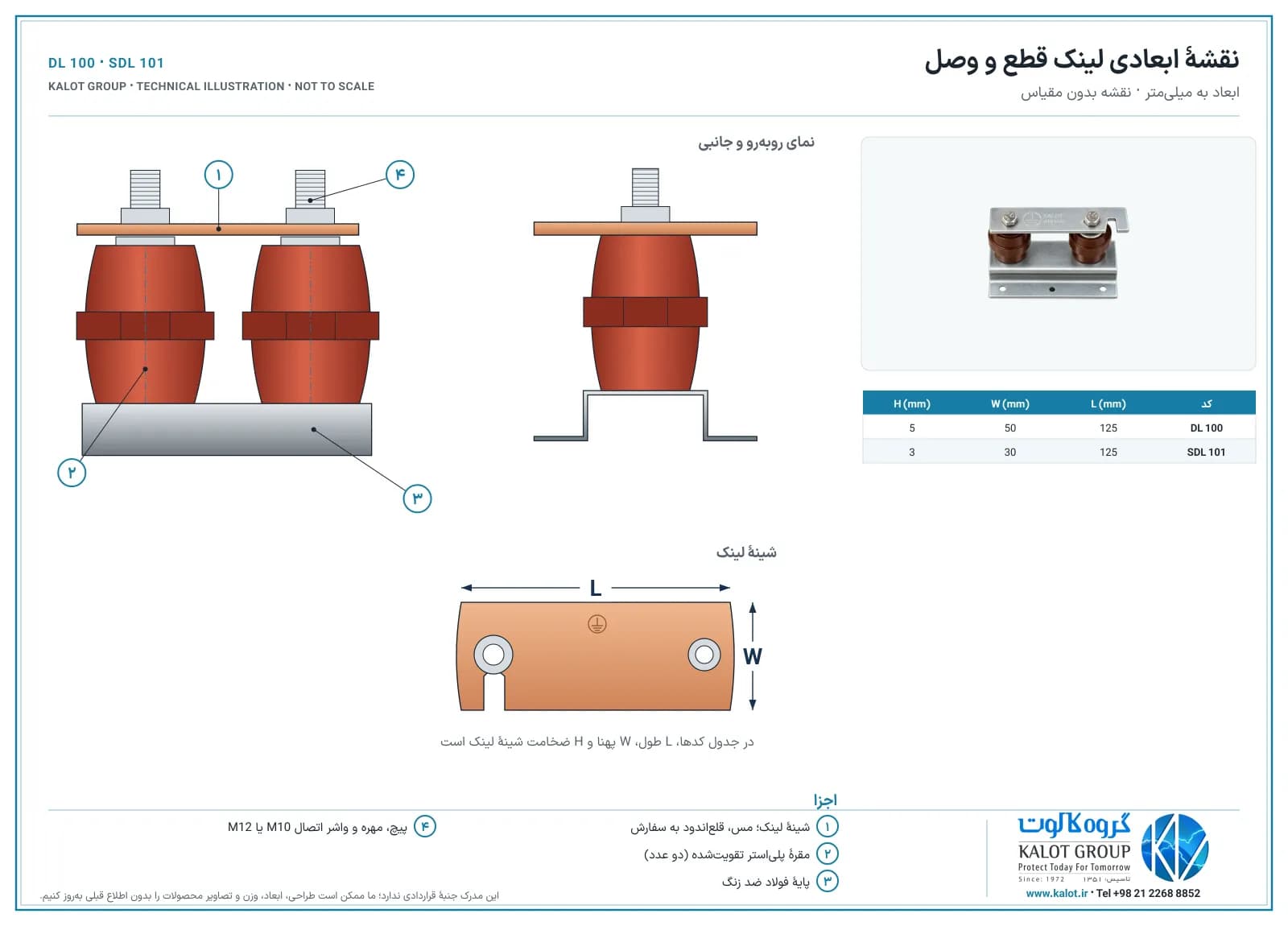

دریافت: برگهٔ مشخصات فنی (PDF) · نقشه PDF · نقشه SVG · نقشهٔ رنگی PDF
برای نمایش بزرگ کلیک کنید
ارتبار در سیستم زمین
ارتبار نقطهٔ مشترکی است که هادی زمین (از الکترود یا شبکهٔ زمین)، هادیهای حفاظتی و هادیهای همبندی در آن به هم می‌رسند. هر هادی با کابلشوی هم‌اندازهٔ خود و با پیچ و مهره به یکی از سوراخ‌های شینه بسته می‌شود؛ بنابراین تعداد سوراخ‌ها، و در نتیجه طول ارتبار، به تعداد ورودیها و خروجیها بستگی دارد.
در جدول کدها، L طول، W پهنا و H ضخامت شینهٔ لینک است. لینک را در جایی نصب کنید که برای بازرس در دسترس باشد و فقط با ابزار باز شود. شینهٔ لینک را در دو نوع مس بدون روکش و مس قلعاندود عرضه می‌کنیم؛ نسخهٔ قلعاندود در محیطهای مرطوبتر یا خورندهتر به کاهش اکسید شدن و تغییر رنگ سطح مس کمک میکند.
نصب

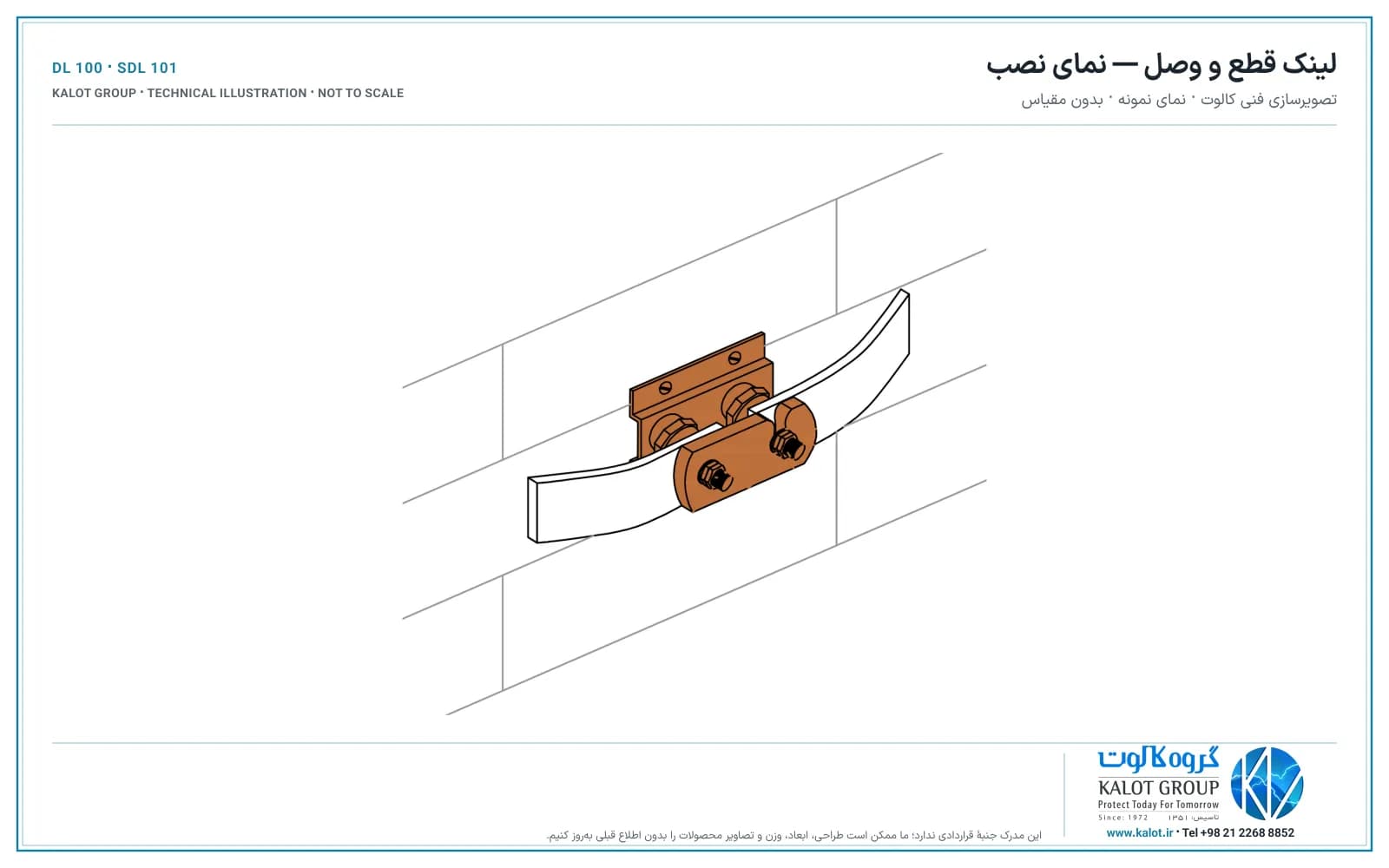

ارتبار را روی سطحی صاف و محکم، در محلی خشک و در دسترس برای بازرسی نصب کنید. کاتالوگ کالوت برای نصب روی دیوار، پیچ چوب خزینه‌دار ۱½ اینچ نمرهٔ ۱۲ با رول‌پلاک نمرهٔ ۱۲ را توصیه میکند. هر هادی را با کابلشوی هم‌اندازهٔ خود به شینه ببندید و پیچ‌ها را یکنواخت سفت کنید؛ در محیطهای باز یا پرتردد، ارتبار را داخل جعبهٔ محافظ قرار دهید.
اندازهگیری مقاومت زمین با لینک قطع و وصل
۱) پیش از اندازهگیری با بهره‌بردار هماهنگ کنید؛ کار را فرد صلاحیت‌دار و با رعایت مقررات ایمنی محل انجام دهد.

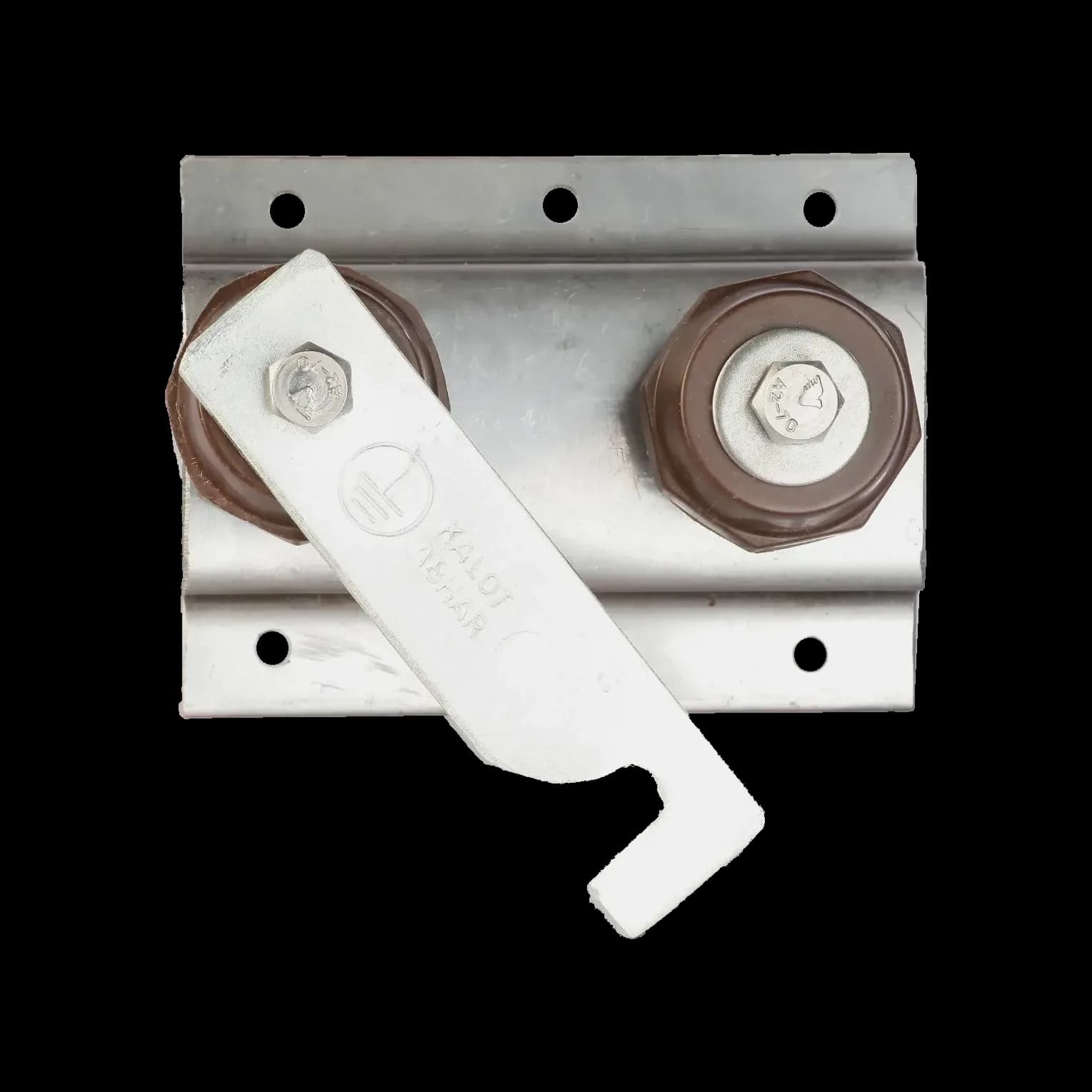

۲) پیچ لینک را شل کنید و لینک را کنار بزنید تا الکترود از تأسیسات جدا شود.
۳) مقاومت زمین را با دستگاه اندازهگیری مقاومت زمین بسنجید.
۴) لینک را ببندید، پیچ‌ها را یکنواخت سفت کنید و عدد اندازه‌گیری‌شده را با تاریخ ثبت کنید.
جای لینک میان هادی الکترود و ارتبار یا تجهیز است، در محلی در دسترس که فقط با ابزار باز شود (IEC 60364-5-54).
استعلام
هنگام استعلام، تعداد ورودیها و خروجیها، تعداد لینک‌های قطع و وصل، سطح مقطع هادی‌ها و محل نصب را اعلام کنید تا کارشناسان ما کد مناسب را پیشنهاد کنند. ابعاد و تعداد سوراخ‌های دیگر هم به سفارش ساخته می‌شود.
در IEC 60364-5-54 پیش‌بینی وسیله‌ای برای جدا کردن هادی زمین از ترمینال اصلی زمین آمده است؛ وسیله‌ای در محلی در دسترس که فقط با ابزار باز شود و برای اندازهگیری مقاومت زمین به کار رود. لینک قطع و وصل همین کار را انجام می‌دهد. در سیستمهای حفاظت در برابر صاعقه، IEC 62305-3 نقطه‌های اتصال آزمون را برای اندازهگیری مقاومت زمین در نظر می‌گیرد.

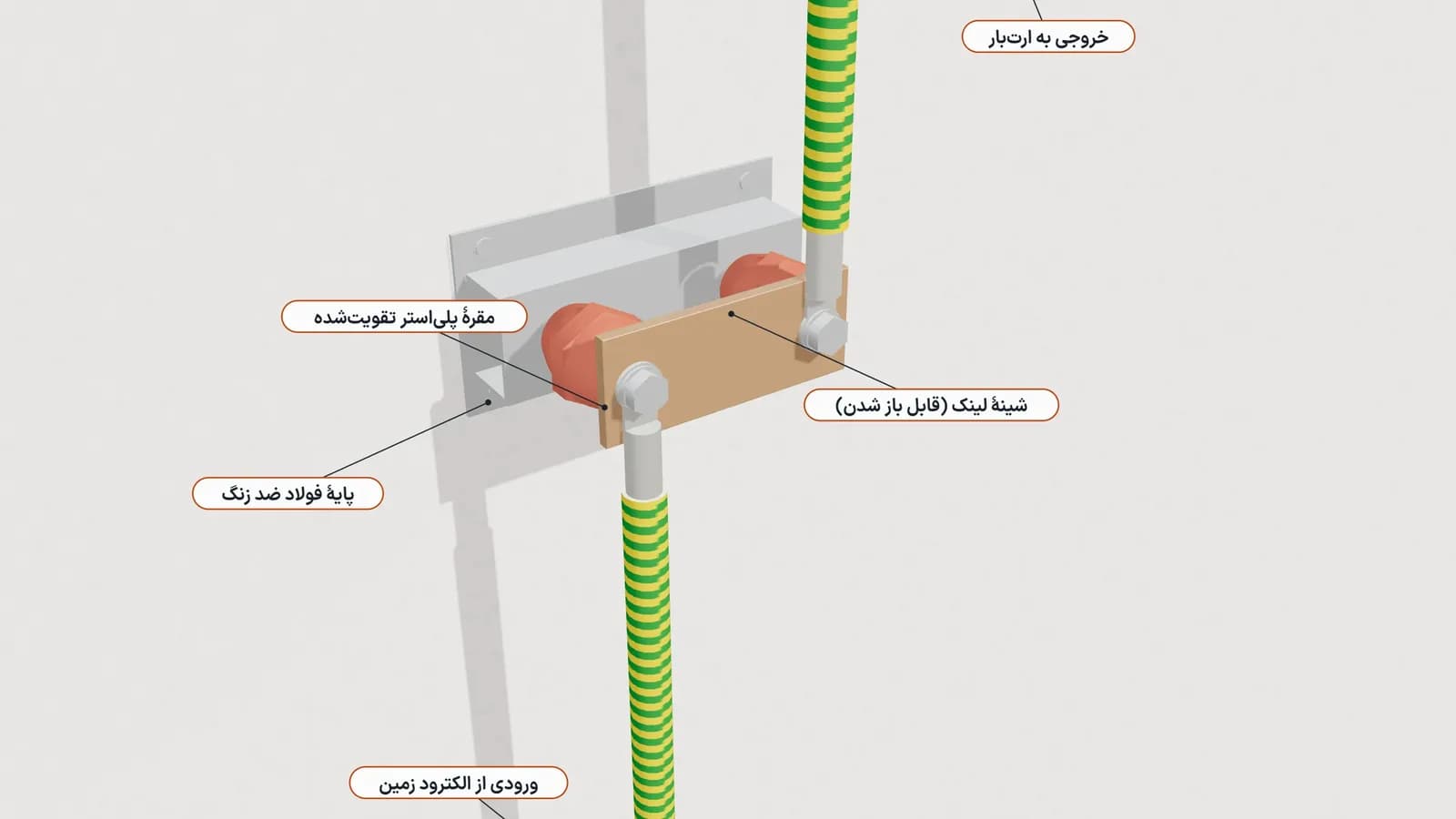

نمای سه‌بعدی نصب ارتبار در ساختمان
