معرفی کامل محصول
جعبه محافظ ارت بار
جعبهٔ محافظ، ارتبار و لینکهای قطع و وصل را در برابر آفتاب و باران حفظ میکند و آنها را از دسترس افراد متفرقه دور نگه میدارد. این جعبه را در دو نوع فولادی با رنگ الکترواستاتیک (TLHBS) و پلاستیکی ABS با درجهٔ حفاظت IP66 (TLHBP)، در اندازه‌های متناسب با طول ارتبار، تأمین میکنیم.

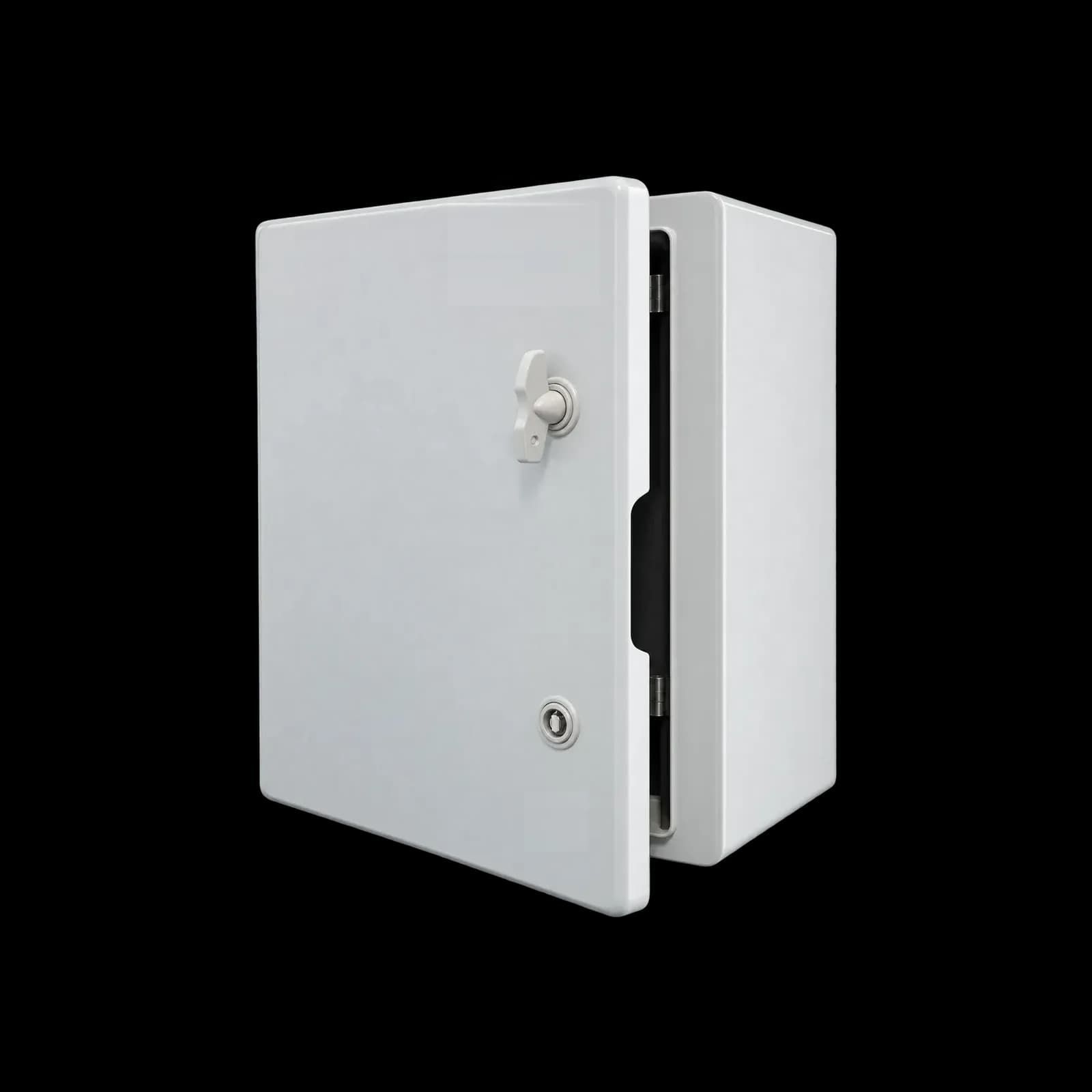

نوع پلاستیکی از ABS با درجهٔ حفاظت IP66 است، با درب لولایی، دستگیره و قفل، و برای فضای باز و محیط مرطوب مناسب‌تر است. نوع فولادی رنگ الکترواستاتیک دارد. جعبه را متناسب با طول ارتبار یا تعداد لینک‌ها انتخاب میکنیم و کنار ارتبار تحویل می‌دهیم.
حفاظت در برابر آفتاب و باران
هنگام سفارش، کد و طول ارتبار یا تعداد لینک‌ها را اعلام کنید تا جعبهٔ هم‌اندازهٔ آن را پیشنهاد کنیم.
- حفاظت در برابر آفتاب و باران
- دور از دسترس افراد متفرقه
- فلزی یا پلاستیکی
- ابعاد متناسب با طول ارتبار
دسترسی فقط برای بازرس
درب قفل‌دار، ارتبار و لینک‌ها را از دسترس افراد متفرقه دور نگه میدارد و فقط برای بازرسی و اندازه‌گیری باز می‌شود.
مناسب ارتبار و لینک
برای ارت‌بارهای روی مقره با یک یا دو لینک قطع و وصل، و لینک قطع و وصل جداگانه.
فلزی یا پلاستیکی
جعبه را در دو نوع ورق فولادی با رنگ الکترواستاتیک و پلاستیک ABS با درجهٔ حفاظت IP66 تأمین میکنیم.
۲ نوع
کدهای TLHBS و TLHBP؛ اندازهٔ جعبه را متناسب با ارتبار شما انتخاب میکنیم.
انتخاب جعبهٔ مناسب
جعبه را متناسب با کد و طول ارتبار شما انتخاب میکنیم و همراه ارتبار عرضه میکنیم.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع | جعبهٔ محافظ ارتبار و لینک قطع و وصل |
جنس | ورق فولادی با رنگ الکترواستاتیک (TLHBS) یا پلاستیک ABS با درجهٔ حفاظت IP66 (TLHBP) |
ابعاد | در اندازه‌های مختلف، متناسب با طول ارتبار |
کدها | TLHBS و TLHBP |
کدها و ابعاد
کد | جنس |
|---|---|
TLHBS | ورق فولادی با رنگ الکترواستاتیک |
TLHBP | پلاستیک ABS، IP66 |
ابعاد به میلی‌متر است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آنها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
برای نمایش بزرگ کلیک کنید

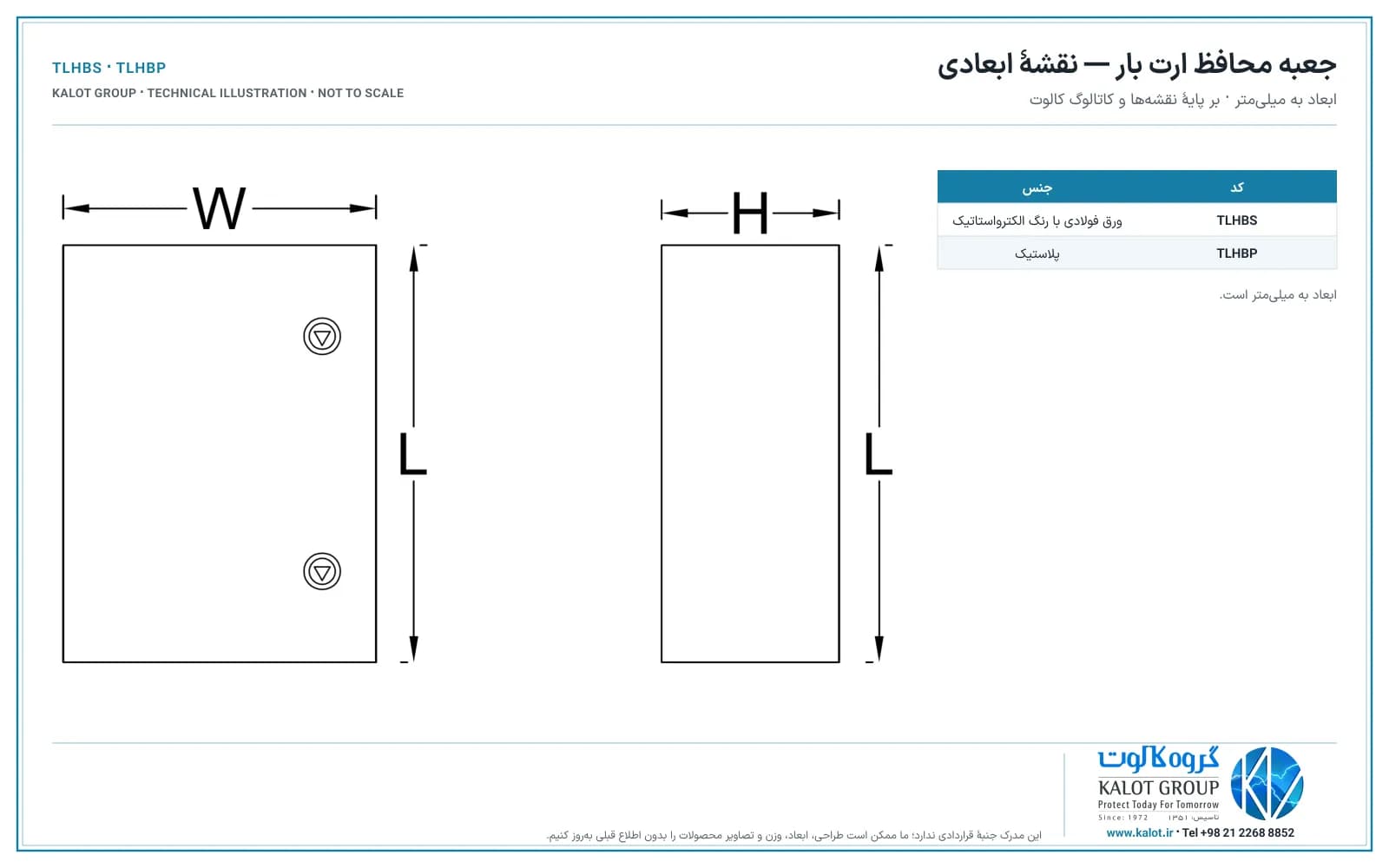

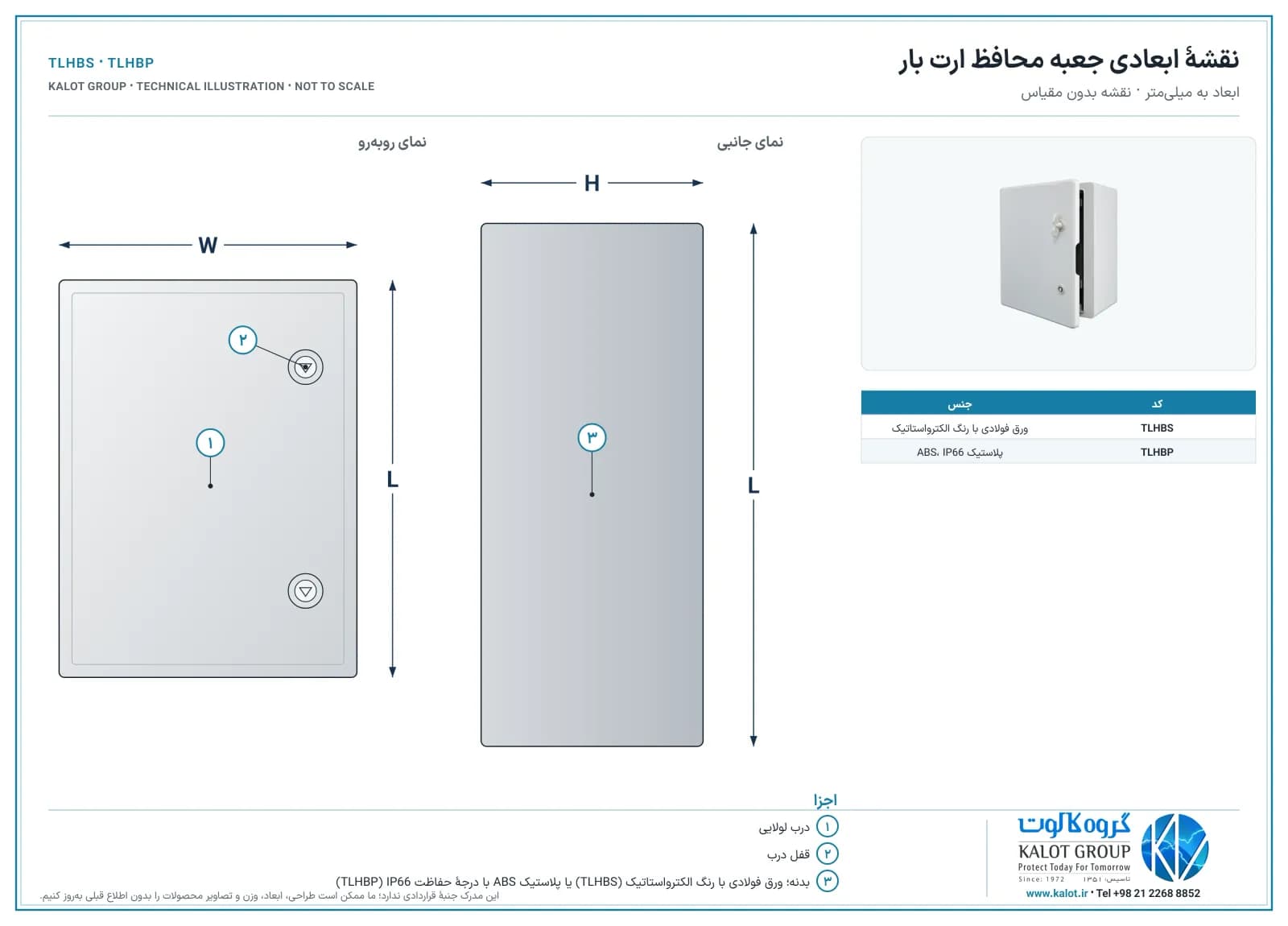

نقشهٔ ابعادی جعبه محافظ ارت بار بر پایهٔ نقشه‌ها و کاتالوگ کالوت؛ ابعاد هر کد در جدول زیر آمده است.
کد | جنس |
|---|---|
TLHBS | ورق فولادی با رنگ الکترواستاتیک |
TLHBP | پلاستیک ABS، IP66 |
دریافت: برگهٔ مشخصات فنی (PDF) · نقشه PDF · نقشه SVG · نقشهٔ رنگی PDF
برای نمایش بزرگ کلیک کنید
ارتبار در سیستم زمین
ارتبار نقطهٔ مشترکی است که هادی زمین (از الکترود یا شبکهٔ زمین)، هادی‌های حفاظتی و هادی‌های هم‌بندی در آن به هم می‌رسند. هر هادی با کابلشوی هم‌اندازهٔ خود و با پیچ و مهره به یکی از سوراخ‌های شینه بسته می‌شود؛ بنابراین تعداد سوراخ‌ها، و در نتیجه طول ارتبار، به تعداد ورودی‌ها و خروجی‌ها بستگی دارد.
هنگام سفارش، کد و طول ارتبار یا تعداد لینک‌ها را اعلام کنید تا جعبهٔ هم‌اندازهٔ آن را پیشنهاد کنیم.
نصب

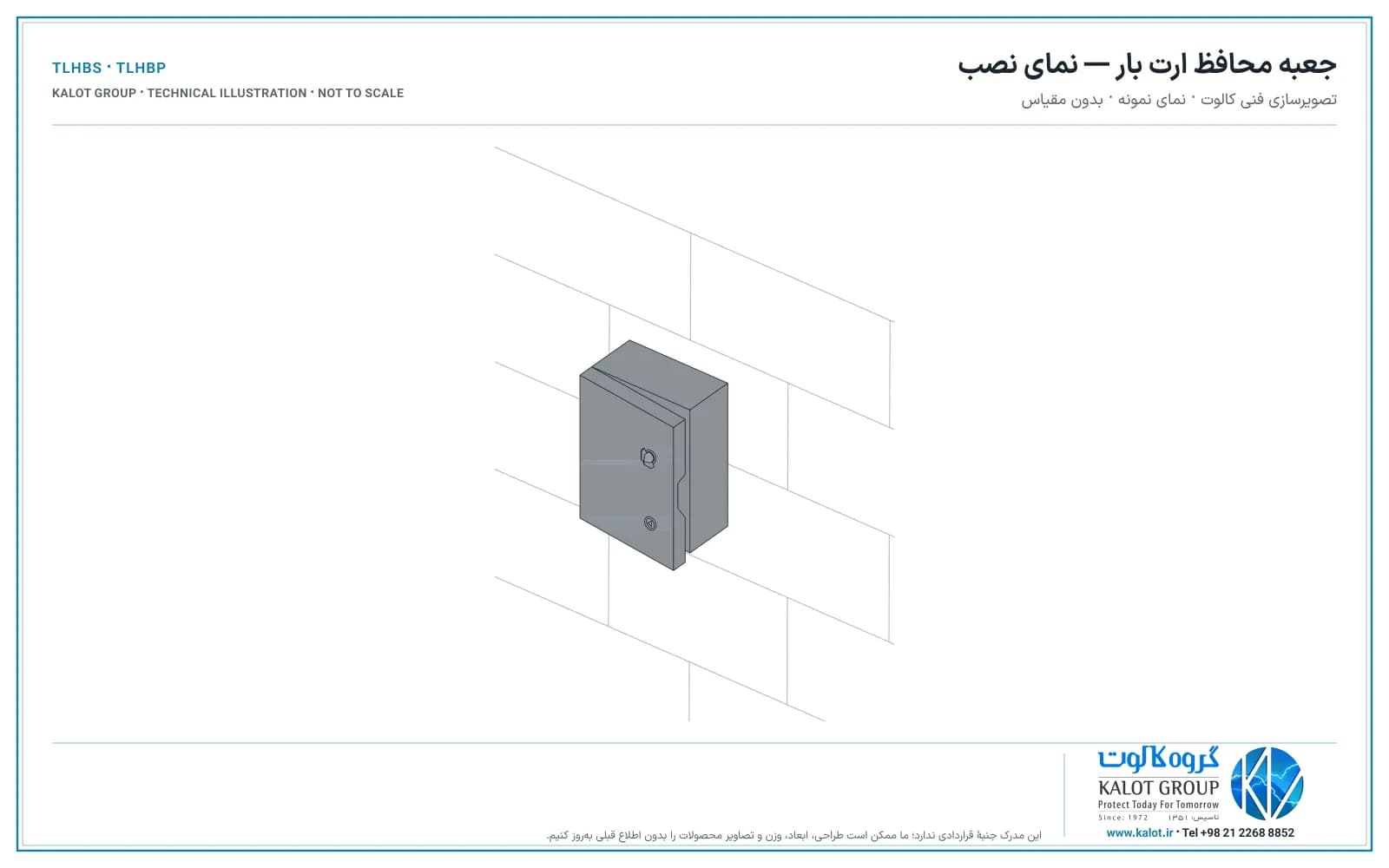

ارتبار را روی سطحی صاف و محکم، در محلی خشک و در دسترس برای بازرسی نصب کنید. کاتالوگ کالوت برای نصب روی دیوار، پیچ چوب خزینه‌دار ۱½ اینچ نمرهٔ ۱۲ با رول‌پلاک نمرهٔ ۱۲ را توصیه میکند. هر هادی را با کابلشوی هم‌اندازهٔ خود به شینه ببندید و پیچ‌ها را یکنواخت سفت کنید؛ در محیط‌های باز یا پرتردد، ارتبار را داخل جعبهٔ محافظ قرار دهید.
استعلام
هنگام استعلام، محل نصب، شرایط محیط و کد و طول ارتبار یا تعداد لینک‌ها را اعلام کنید تا کارشناسان ما ارتبار و جعبهٔ مناسب را پیشنهاد کنند.
در IEC 60364-5-54 پیش‌بینی وسیله‌ای برای جدا کردن هادی زمین از ترمینال اصلی زمین آمده است؛ وسیله‌ای در محلی در دسترس که فقط با ابزار باز شود و برای اندازه‌گیری مقاومت زمین به کار رود. لینک قطع و وصل همین کار را انجام می‌دهد. در سیستم‌های حفاظت در برابر صاعقه، IEC 62305-3 نقطه‌های اتصال آزمون را برای اندازه‌گیری مقاومت زمین در نظر می‌گیرد.

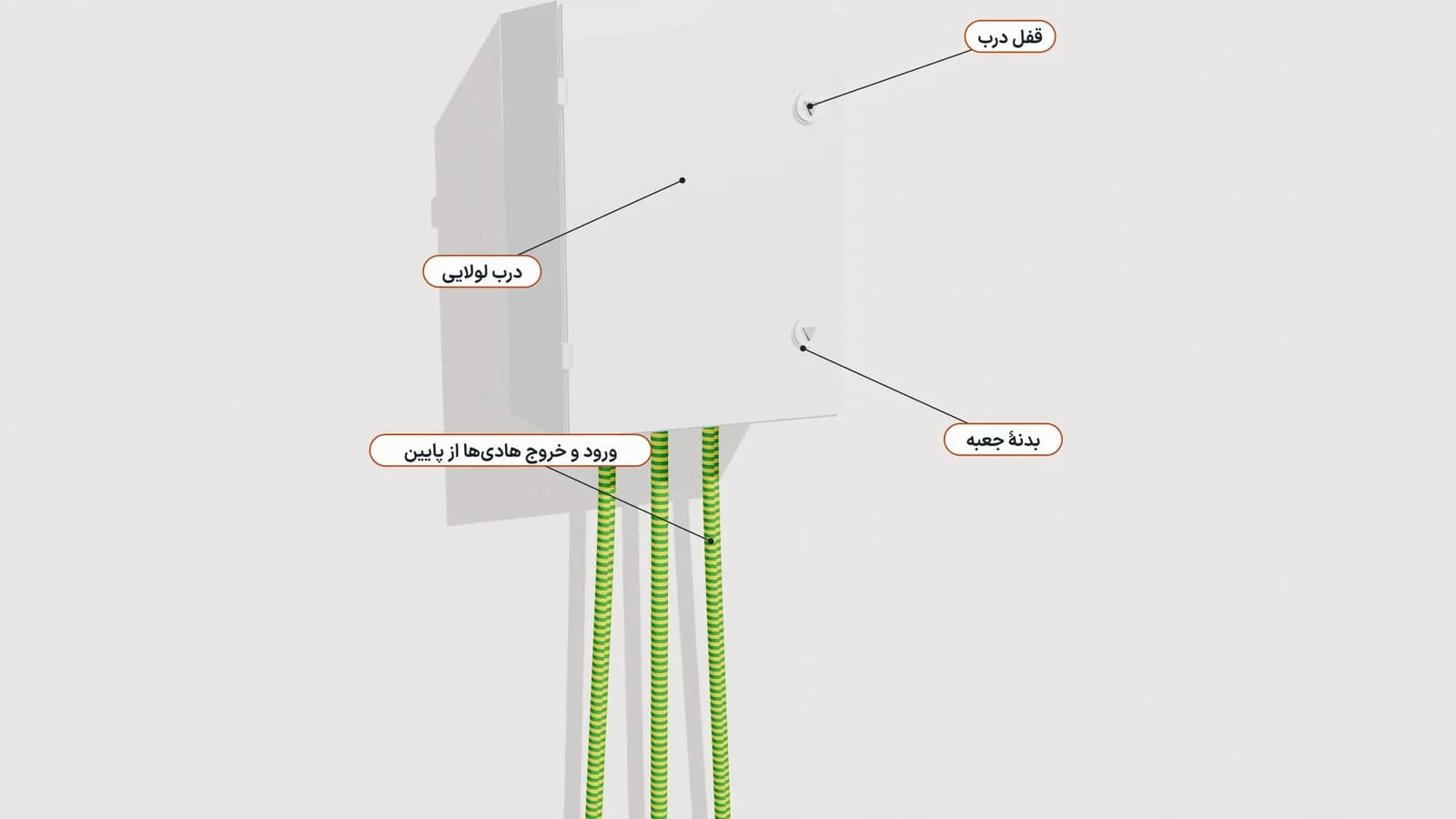

نمای سه‌بعدی نصب ارتبار در ساختمان
پرسش‌های متداول
جعبهٔ محافظ چه کاربردی دارد؟
ارتبار و لینکهای قطع و وصل را در برابر آفتاب و باران حفظ میکند و آنها را از دسترس افراد متفرقه دور نگه میدارد.
فلزی یا پلاستیکی؛ کدام را انتخاب کنم؟
جعبهٔ فلزی با رنگ الکترواستاتیک (TLHBS) و جعبهٔ پلاستیکی ABS با درجهٔ حفاظت IP66 (TLHBP) هر دو را تأمین میکنیم؛ برای فضای باز و محیط مرطوب، نوع پلاستیکی IP66 مناسب‌تر است. محل نصب و شرایط محیط را هنگام استعلام اعلام کنید تا نوع مناسب را پیشنهاد کنیم.
جعبهٔ محافظ برای کدام ارتبار مناسب است؟
اندازهٔ جعبه را متناسب با طول ارتبار یا لینک شما انتخاب میکنیم؛ کد ارتبار را هنگام سفارش اعلام کنید.
