پاسخ کوتاه: بنتونیت خودش مادهٔ ممنوع یا «غیراستاندارد» نیست. استاندارد BS 7430:2026 بنتونیت را در فهرست پرکننده‌های قابل قبول دور الکترود ارت آورده است، به شرط آنکه هنگام نصب کاملاً آبدهی شود. اما «استاندارد بودن» ویژگی یک محصول است، نه یک نام: هر مادهٔ کاهنده، چه بنتونیتی و چه کربنی، وقتی استاندارد است که آزمون‌های IEC 62561-7 را گذرانده باشد. بنتونیت در خاک مرطوب خوب کار میکند؛ ضعف اصلی‌اش این است که در خاک خشک جمع میشود و از الکترود فاصله می‌گیرد.
ما در گروه کالوت در این مقاله گفته‌ایم بنتونیت ارت چیست، چه مزایا و محدودیت‌هایی دارد، کجا انتخاب خوبی است و چطور باید اجرا شود.
بنتونیت ارت چیست؟
بنتونیت نوعی خاک رس طبیعی است که بیشتر از کانی مونتموریلونیت ساخته شده و از تجزیهٔ خاکستر آتشفشانی به وجود آمده است. نوع سدیمی آن که در سیستم ارت به کار میرود، وقتی با آب مخلوط شود چند برابر حجم خشک خود متورم میشود (در منابع فنی تا حدود ۱۳ برابر)، به سطح الکترود و دیوارهٔ چال می‌چسبد و رطوبت خاک اطراف را به خود می‌کشد.
رسانایی بنتونیت یونی است: یعنی جریان از طریق آب و یون‌های معدنیِ داخل رس عبور میکند. طبق IEEE Std 80 مقاومت ویژهٔ بنتونیت در رطوبت بسیار زیاد حدود ۲٫۵ اهم‌متر است و چون این یون‌ها جزو خود رس هستند، مثل نمک به‌سادگی شسته نمی‌شوند. همین وابستگی به آب هم نقطهٔ قوت بنتونیت است و هم نقطهٔ ضعف آن. دربارهٔ نقش رطوبت در مقاومت ارت در آیا رطوبت خاک عامل اساسی در کاهش مقاومت ارت است؟ بیشتر خوانده‌اید.
آیا بنتونیت مادهٔ استاندارد است؟
پاسخ را باید در دو سطح دید:
- بنتونیت به‌عنوان نوع ماده: BS 7430:2026 (بند ۸٫۱۴٫۲) بنتونیت را «رس نگه‌دارندهٔ رطوبت» و پرکنندهٔ قابل قبول میداند و می‌گوید برای خاک‌هایی که رطوبتشان در طول سال تغییر میکند مناسب است. استاندارد استرالیا و نیوزیلند AS/NZS 1768 هم بنتونیت را پرکنندهٔ ملایمی معرفی میکند که محیطی یکنواخت و غیرخورنده دور الکترود می‌سازد، در حالی که نمک‌ها را به دلیل شسته شدن و خوردگی رد میکند.
- یک محصول بنتونیتی مشخص: برای اینکه بگوییم یک کیسهٔ مشخص «مادهٔ کاهندهٔ استاندارد» است، باید گزارش آزمون آن طبق IEC 62561-7 وجود داشته باشد: مقاومت ویژه، ارزیابی خوردگی، گوگرد کمتر از ۲ درصد، آب‌شویی و pH. آیین‌نامهٔ ایمنی سامانهٔ اتصال زمین (۱۴۰۱) هم در مادهٔ ۶۳ آزمون مواد افزودنی را طبق استاندارد ملی خواسته است. جزئیات این آزمون‌ها در استاندارد مواد کاهندهٔ مقاومت زمین آمده است.
پس جملهٔ «بنتونیت مادهٔ غیراستاندارد است» دقیق نیست؛ دقیق‌تر این است که بگوییم بنتونیتِ بدون گزارش آزمون، مثل هر مادهٔ کاهندهٔ دیگری که گزارش آزمون ندارد، تأییدشده نیست.
مزایا و معایب بنتونیت در سیستم ارت
مزایای بنتونیت:
- ارزان و در دسترس: بنتونیت مادهٔ معدنی رایجی است و قیمت کمی دارد.
- نگهداشتن رطوبت: رطوبت باران و خاک اطراف را جذب میکند و تا مدتی نگه می‌دارد؛ برای همین در خاک‌هایی که رطوبتشان فصلی تغییر میکند به پایدار ماندن مقاومت کمک میکند.
- تماس خوب با الکترود: با متورم شدن، فاصله‌های خالی بین الکترود و دیوارهٔ چال را پر میکند. به همین دلیل در چال‌هایی که در زمین سنگی حفر می‌شوند، دوغاب بنتونیت از قدیم پرکنندهٔ رایجی بوده است.
- خوردگی کم در نوع کمنمک: IEEE Std 80 بنتونیت را غیرخورنده و پایدار توصیف میکند. در یک پژوهش دانشگاهی (دانشگاه صنعتی سانتاندر کلمبیا، ۲۰۱۷) هم کمترین سرعت خوردگی مس در بنتونیت کمنمک اندازه‌گیری شد.
معایب و محدودیت‌های بنتونیت:
- وابستگی به رطوبت: وقتی رطوبت کم شود، مقاومت ویژهٔ بنتونیت به‌سرعت بالا میرود.

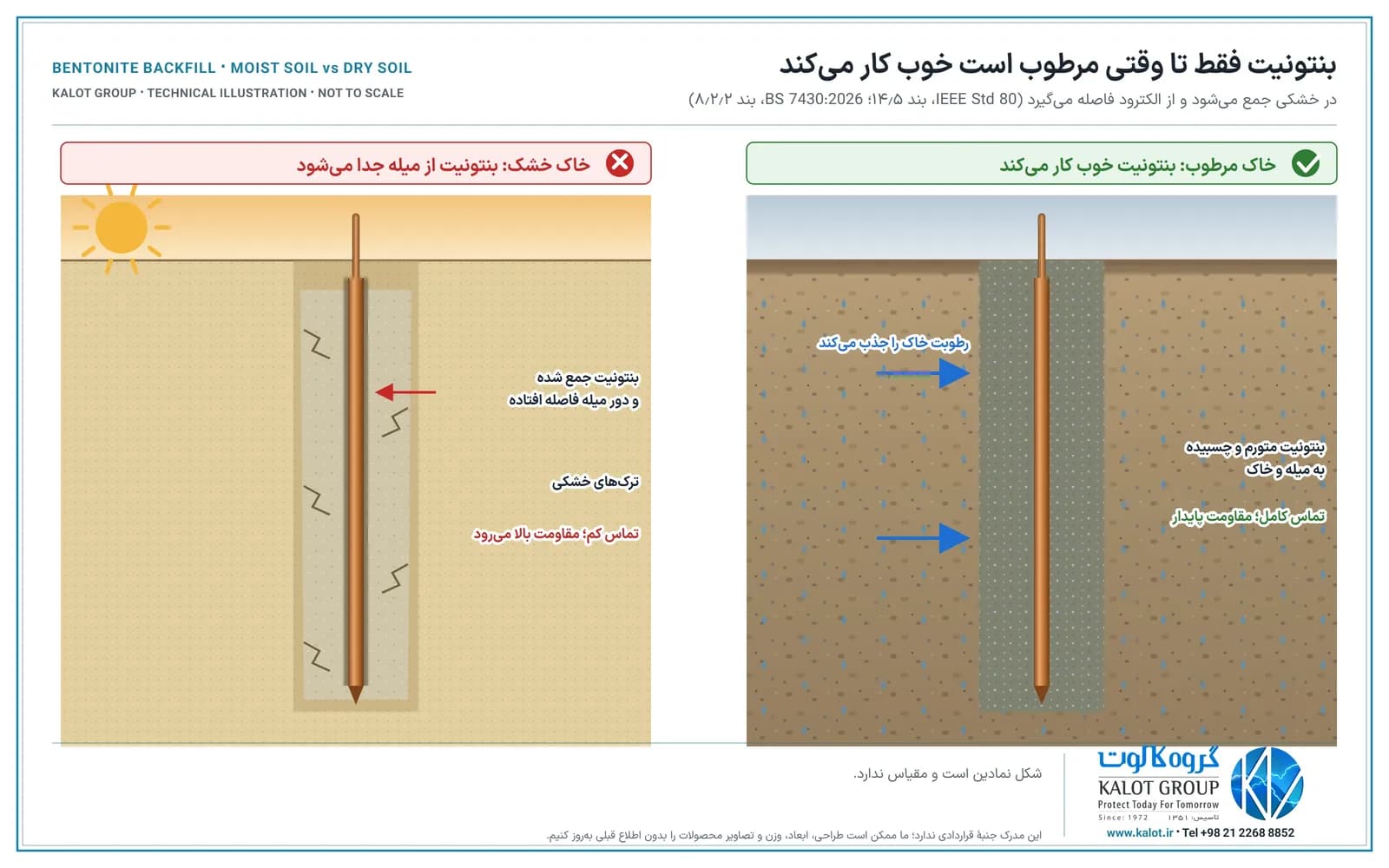

- جمع شدن در خشکی: طبق IEEE Std 80، بنتونیت در محیط خیلی خشک ممکن است جمع شود و از الکترود فاصله بگیرد و مقاومت الکترود را بالا ببرد. BS 7430:2026 (بند ۸٫۲٫۲) هم می‌گوید پرکنندهٔ دور الکترود باید طوری انتخاب و اجرا شود که پس از خشک شدن جمع یا متورم نشود و از الکترود جدا نشود.
- بنتونیت نمک‌دار: برخی محصولاتی که با نام «بنتونیت ارت» یا «بنتونیت اکتیو» فروخته می‌شوند ممکن است نمک یا مواد شیمیایی افزوده داشته باشند. در همان پژوهش، بیشترین خوردگی مس در بنتونیت نمک‌افزوده دیده شد (مواد کاهنده و خوردگی سیستم ارت).
- مقاومت ویژهٔ بیشتر از مواد کربنی: حتی در بهترین حالت، مقاومت ویژهٔ بنتونیت چند برابر مقاومت ویژهٔ مواد کاهندهٔ پایهکربنی خوب است.
بنتونیت یا مادهٔ کاهندهٔ پایهکربنی؟
ویژگی | بنتونیت | مادهٔ کاهندهٔ پایهکربنی (مثل GIM) |
|---|---|---|
نوع رسانایی | یونی؛ به رطوبت وابسته | الکترونی (از طریق ذرات کربن)؛ وابستگی کم به رطوبت |
مقاومت ویژه | حدود ۲٫۵ اهم‌متر در رطوبت بسیار زیاد؛ در خشکی بیشتر | برای GIM کمتر از ۰٫۵ اهم‌متر |
در خاک خشک | ممکن است جمع شود و از الکترود جدا شود | سخت و یکپارچه می‌ماند |
بهترین کاربرد | خاک مرطوب و مناطق پرباران | خاک خشک، شنی، سنگی و پرمقاومت |
هزینه | کمتر | بیشتر، با عمر و پایداری بیشتر |
مقایسهٔ کامل همهٔ انواع مواد کاهنده در جدول مقایسهٔ انواع مواد کاهندهٔ مقاومت زمین و توضیح مواد کربنی در مواد کاهندهٔ پایهکربنی آمده است.
بنتونیت کجا انتخاب خوبی است و کجا نیست؟
- مناسب: مناطق مرطوب و پرباران مثل نواحی شمالی کشور، خاکی که تمام سال کمی رطوبت دارد، و چال‌های حفاری‌شده‌ای که الکترود در عمقِ خاک مرطوب قرار می‌گیرد.
- نامناسب: خاک خشک، شنی و زهکشی‌شده، مناطق کم‌باران و جاهایی که سطح آب زیرزمینی پایین است. در این شرایط بهتر است از مواد کاهندهٔ پایهکربنی استفاده شود.

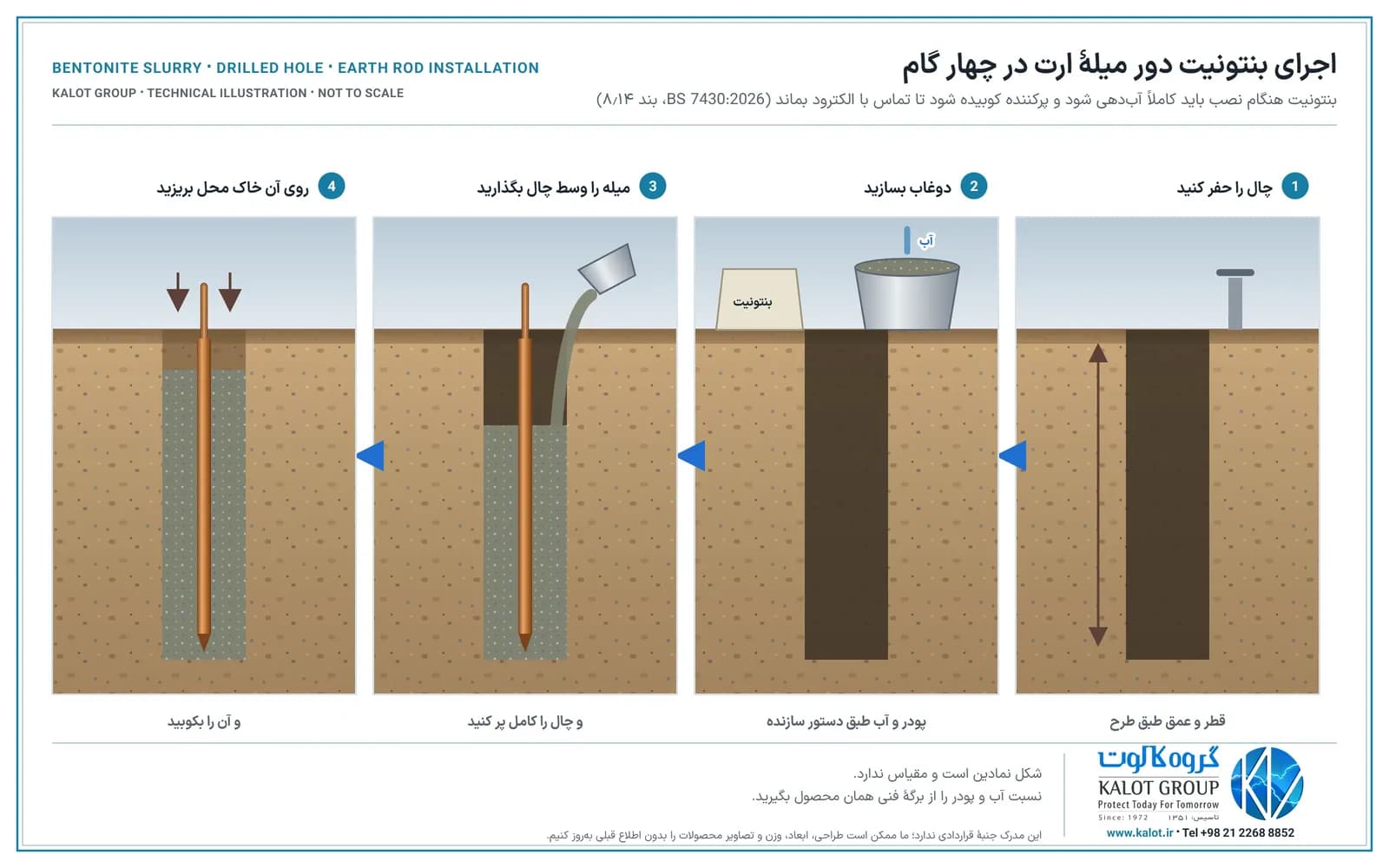

بنتونیت را چطور درست اجرا کنیم؟
- بنتونیت را به‌صورت دوغاب بریزید، نه پودر خشک: BS 7430:2026 تأکید میکند بنتونیت هنگام نصب باید کاملاً آبدهی شود. نسبت آب و پودر را از برگهٔ فنی همان محصول بگیرید.
- چال را کامل پر کنید: الکترود را وسط چال بگذارید و دوغاب را طوری بریزید که دور تا دور آن یکنواخت پر شود و حفرهٔ خالی نماند.
- روی آن خاک محل بریزید و بکوبید: طبق BS 7430:2026 پرکننده باید کوبیده شود تا تماس خوبی با الکترود داشته باشد و خاک سطحی با پرکنندهٔ دور الکترود مخلوط نشود.
- نمک اضافه نکنید: نمک ریختن در بنتونیت یا چاه ارت خوردگی را تند میکند (آیا نمک و زغال مادهٔ استاندارد است؟).
- اتصال‌ها را درست بسازید: اتصال‌های زیر خاک را با جوش احتراقی کالولد بسازید و برای خاک‌های خورنده میلهٔ ارت مس‌پوش انتخاب کنید.
هنگام خرید هم گزارش آزمون IEC 62561-7 و مقدار نمک و کلرید محصول را بخواهید. یک نشانهٔ ساده برای نمک: کمی از ماده را در لیوان آب حل کنید؛ اگر بعد از تبخیر آب لایهٔ سفید نمک روی لیوان ماند، ماده نمک دارد. این فقط یک نشانه است، نه آزمون استاندارد. ویژگی‌های دیگر مادهٔ کاهندهٔ خوب در مشخصات مواد کاهندهٔ استاندارد آمده است.
پیشنهاد ما
اگر خاک محل همیشه مرطوب است و بودجه محدود است، بنتونیتِ کمنمک با اجرای درست میتواند کار کند. اما برای خاک‌های خشک، سنگی و پرمقاومت، یا وقتی می‌خواهید مقاومت ارت سال‌ها بدون نگهداری پایدار بماند، ما خانوادهٔ مواد کاهندهٔ GIM را عرضه می‌کنیم: GIM برای خاک‌ها و محیط‌های بسیار خورنده، GIM LIGHT برای شرایط معمولی و ECO GIM. مقدار لازم را هم با محاسبه‌گر مقدار GIM به دست آورید. انواع دیگر مواد کاهنده را در انواع مواد کاهندهٔ مقاومت زمین ببینید.
