مقاومت ویژه‌ی الکتریکی خاک (Soil Resistivity) یکی از پارامترهای کلیدی در طراحی و احداث سیستم زمین (ارتینگ) است که بیانگر میزان مقاومت حجم مشخصی از خاک در برابر عبور جریان الکتریکی می‌باشد.
این ویژگی نشان می‌دهد که خاک تا چه اندازه می‌تواند جریان را از الکترود زمین به محیط اطراف منتقل کند. هرچه مقاومت ویژه‌ی خاک کمتر باشد، انتقال جریان الکتریکی بهتر و ایمن‌تر انجام می‌شود و طراحی سیستم ارتینگ مؤثرتر خواهد بود.
به‌طور معمول مقاومت ویژه‌ی خاک بر حسب اهم‌متر (Ω·m) اندازه‌گیری می‌شود و بستگی مستقیم به ترکیب فیزیکی و شیمیایی خاک، میزان رطوبت، دما، فشردگی، شوری و نوع مواد معدنی موجود دارد.
خاک‌های رسی و مرطوب دارای مقاومت پایین‌تری هستند، در حالی‌که خاک‌های شنی، سنگلاخی یا خشک مقاومت بالاتری از خود نشان می‌دهند.
اهمیت مقاومت ویژه در طراحی ارتینگ
هدف اصلی در طراحی سیستم زمین، رسیدن به مقاومتی پایین و پایدار برای حفاظت تجهیزات و ایمنی انسان است. به همین دلیل، دانستن مقاومت ویژه‌ی خاک در محل نصب الکترود، اولین گام برای محاسبه و طراحی مناسب سیستم ارتینگ محسوب می‌شود.
در مناطقی که مقاومت ویژه زیاد است، باید از روش‌هایی مانند افزودن مواد کاهنده‌ی ارت، افزایش عمق الکترود، یا طراحی شبکه‌های شعاعی و گسترده استفاده کرد تا مقاومت کلی سیستم کاهش یابد.
روش اندازه‌گیری مقاومت ویژه خاک (آزمایش ونر)
یکی از روش‌های استاندارد و پرکاربرد اندازه‌گیری مقاومت ویژه خاک، روش چهار الکترودی ونر (Wenner Method) است.

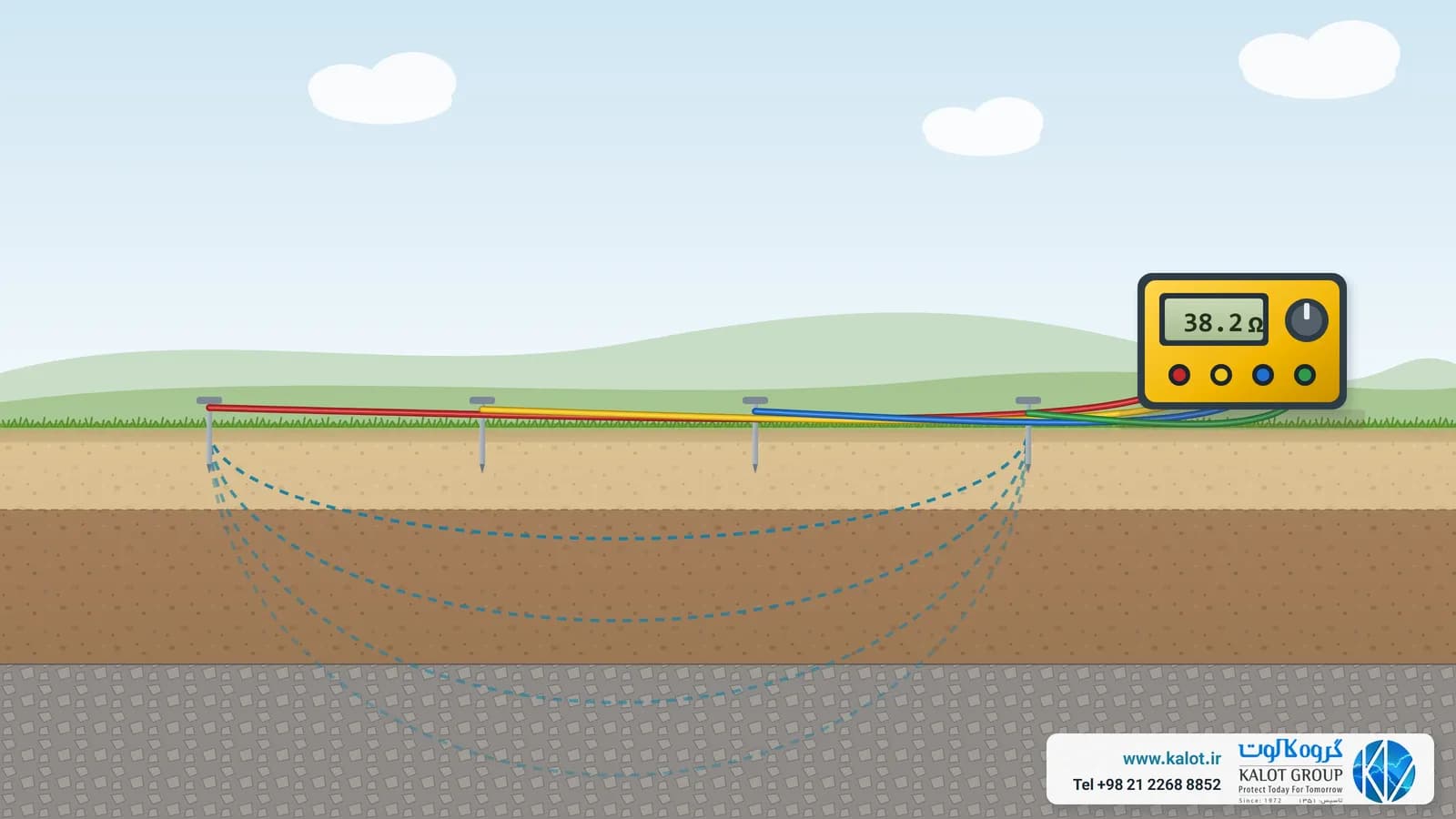

در این روش، چهار الکترود فلزی (میله‌ای) به فاصله‌ی مساوی در خط مستقیم در زمین فرو می‌روند و با عبور جریان از دو الکترود بیرونی و اندازه‌گیری اختلاف پتانسیل بین دو الکترود داخلی، مقدار مقاومت ویژه خاک محاسبه می‌شود.
در روش ونر چهار الکترود در یک خط مستقیم در خاک قرار می‌گیرند تا مقاومت ویژه اندازه‌گیری شود.
فرمول محاسبه در روش ونر به صورت زیر است:
ρ = 2πaR
که در آن:
- ρ = مقاومت ویژه خاک (اهم‌متر)
- a = فاصله بین الکترودها (متر)
- R = مقاومت اندازه‌گیری‌شده توسط دستگاه (اهم)

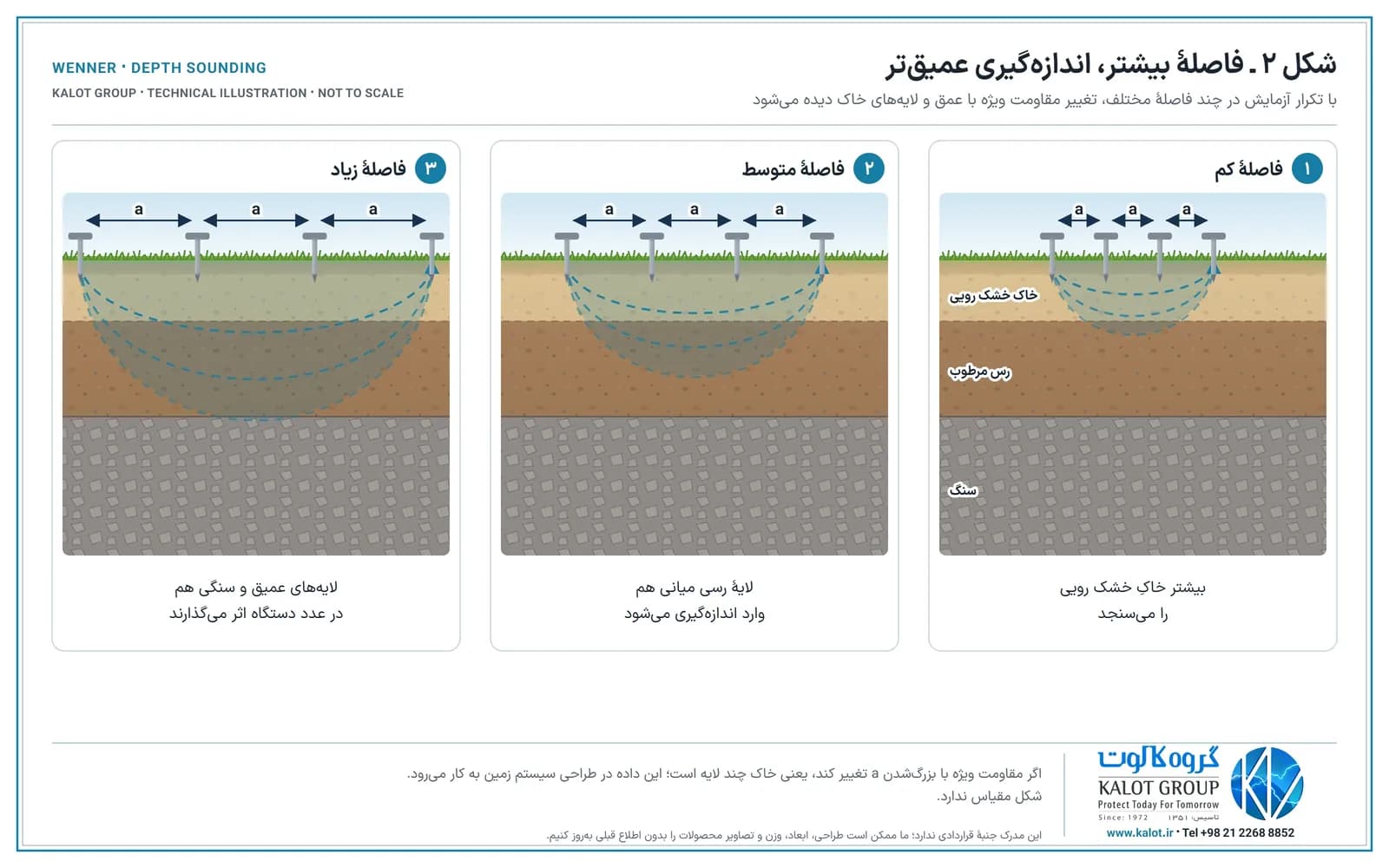

با تکرار آزمایش در فواصل مختلف، می‌توان تغییرات مقاومت ویژه را نسبت به عمق خاک بررسی نمود و لایه‌های مختلف را از نظر رسانایی الکتریکی تحلیل کرد.
مراحل گام‌به‌گام روش ونر و روش شلومبرژه، فاصله‌گذاری میله‌ها، مقایسهٔ این دو روش و خطاهای رایج میدانی را در راهنمای اندازه‌گیری مقاومت ارت و مقاومت ویژه خاک آورده‌ایم.

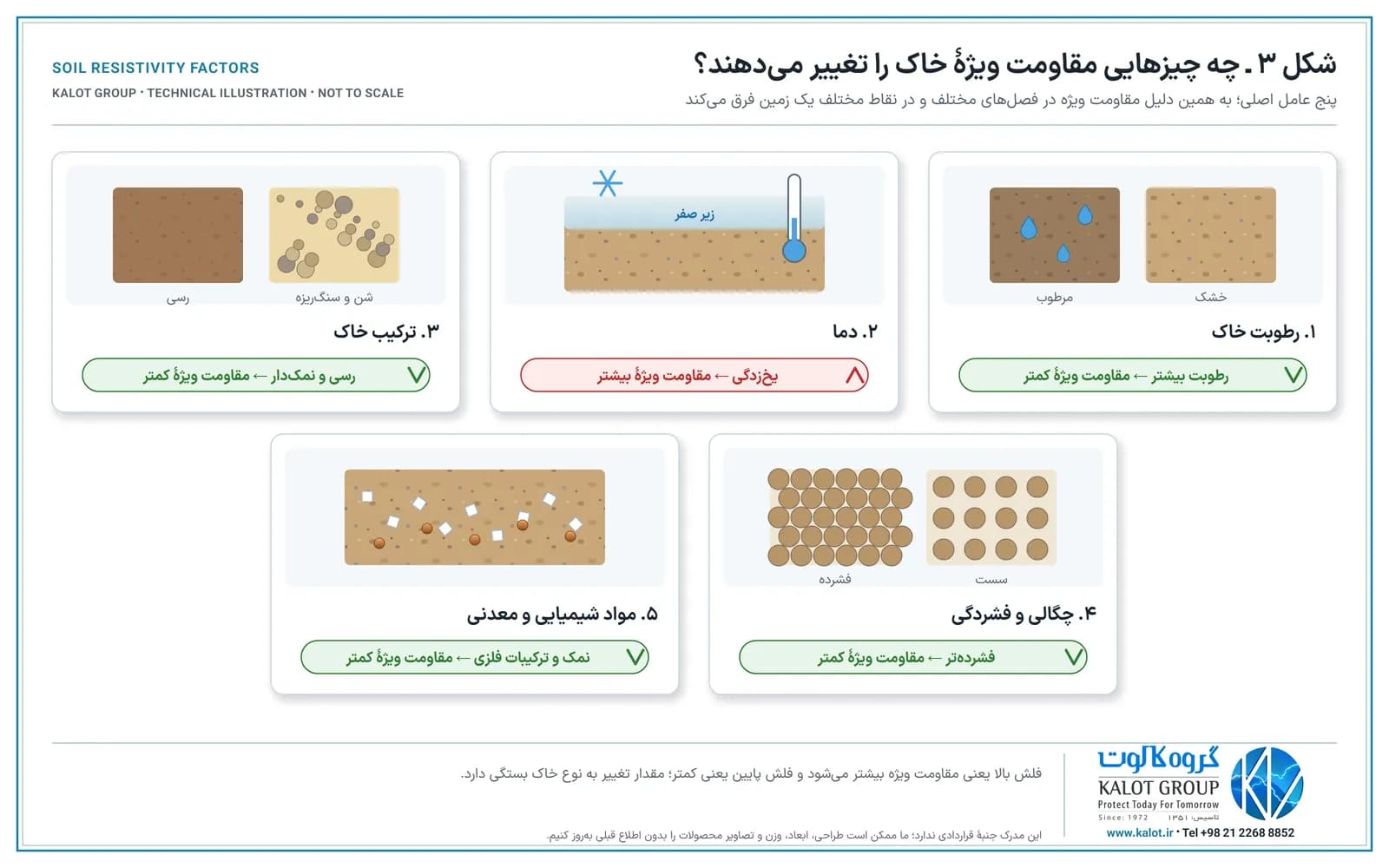

عوامل مؤثر بر مقاومت ویژه خاک
- رطوبت خاک: افزایش رطوبت باعث کاهش قابل توجه مقاومت ویژه می‌شود.
- دما: در دماهای پایین‌تر از صفر درجه، یخ‌زدگی خاک باعث افزایش مقاومت ویژه می‌شود.
- ترکیب خاک: خاک‌های رسی و غنی از نمک رسانایی بالاتری دارند.
- چگالی و فشردگی: هرچه خاک فشرده‌تر باشد، تماس بین ذرات بیشتر و مقاومت کمتر می‌شود.
- وجود مواد شیمیایی یا معدنی: مواد حاوی نمک یا ترکیبات فلزی موجب افزایش هدایت الکتریکی خاک می‌شوند.
مقادیر تقریبی مقاومت ویژه برای انواع خاک‌ها
نوع خاک | مقدار محتمل — بارندگی معمولی و زیاد (بیش از ۵۰۰ میلی‌متر در سال) | بازهٔ مقادیر — بارندگی معمولی و زیاد | بازهٔ مقادیر — کم‌باران و بیابانی (کمتر از ۲۵۰ میلی‌متر در سال) | بازهٔ مقادیر — آب زیرزمینی شور |
|---|---|---|---|---|
آبرفت و رس‌های سبک | 5 | بسته به سطح آب زیرزمینی محل | بسته به سطح آب زیرزمینی محل | 1 – 5 |
رس‌ها (به‌جز آبرفت) | 10 | 5 – 20 | 10 – 100 | 1 – 5 |
مارن‌ها (مانند مارن کویپر) | 20 | 10 – 30 | 50 – 300 | — |
سنگ آهک متخلخل (مانند چاک یا گِل سفید) | 50 | 30 – 100 | — | — |
ماسه‌سنگ متخلخل (مانند ماسه‌سنگ کویپر و شیل‌های رسی) | 100 | 30 – 300 | — | — |
کوارتزیت، سنگ آهک فشرده و بلورین (رسوبات کربونیفر، مرمر و مانند آن) | 300 | 100 – 1000 | — | — |
اسلیت‌های رسی و شیل‌های اسلیتی | 1000 | 300 – 3000 | 1000 به بالا | 30 – 100 |
گرانیت | 1000 | — | — | — |
شیل‌های ورقه‌ای، شیست، گنیس و سنگ‌های آذرین | 2000 | 1000 به بالا | — | — |
منبع: جدول ۲ استاندارد BS 7430:2026 (مقادیر نمونهٔ مقاومت ویژهٔ خاک برحسب اهم‌متر). به گفتهٔ خود استاندارد، این اعداد بسیار کلی‌اند و فقط نشان می‌دهند طراحی سیستم زمین در یک محل چقدر ممکن است دشوار باشد؛ جای اندازه‌گیری در محل را نمی‌گیرند. ستون آب زیرزمینی شور بیشتر مربوط به زمین‌های باتلاقی کنار مصب رودخانه‌هاست.
بنابراین انتخاب محل مناسب و به‌کارگیری مواد بهینه برای کاهش مقاومت خاک، نقش مهمی در عملکرد سیستم ارتینگ و حفاظت الکتریکی دارد.
