بست اتصال سه راه سیم به سیم

محل L، W و H در تب «نقشهٔ فنی و ابعاد» نشان داده شده است. مدل را بر اساس سطح مقطع هادی انتخاب کنید؛ اگر هادی اصلی و هادی انشعاب در یک محدوده نیستند، پیش از سفارش با ما هماهنگ کنید.

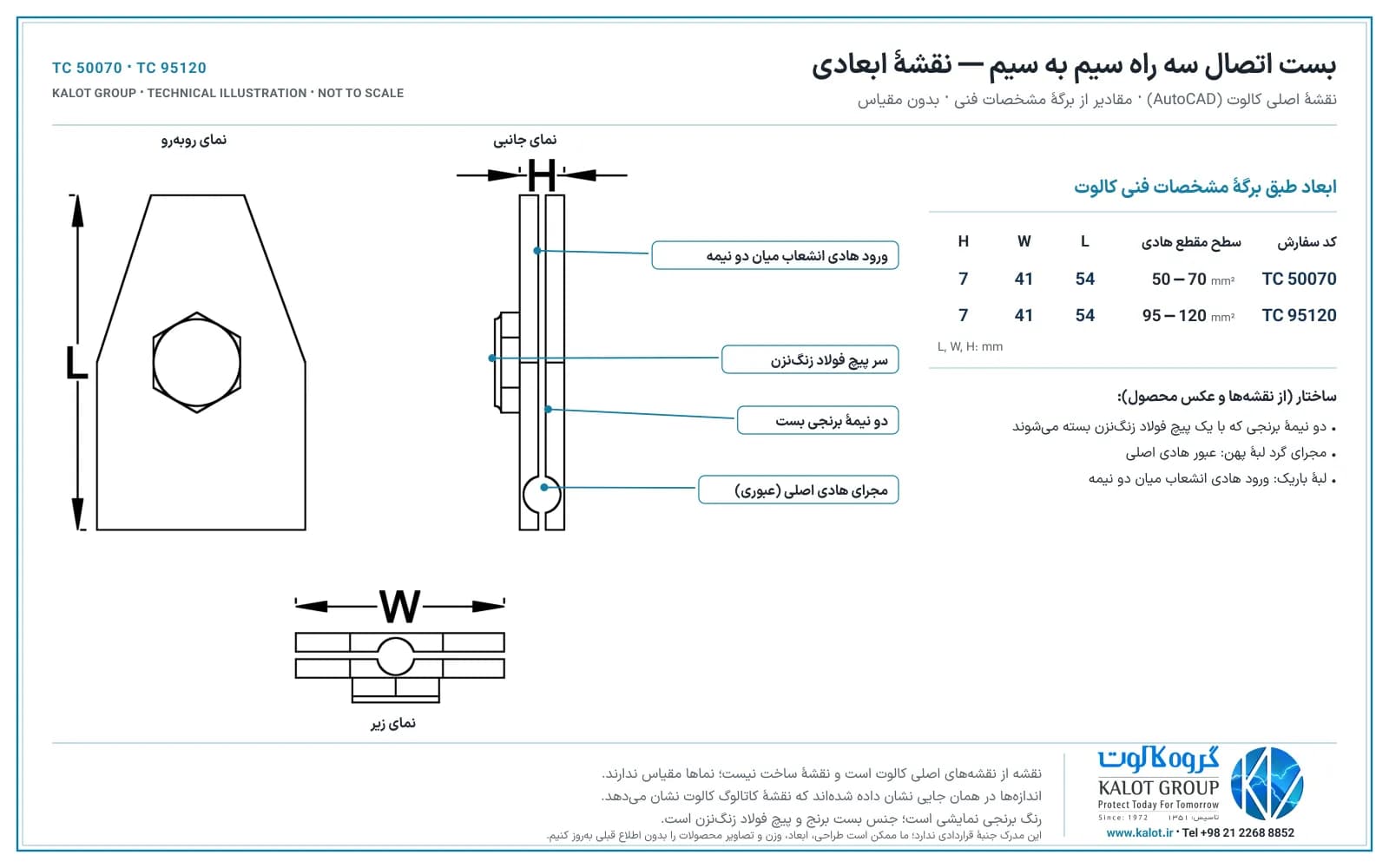

نقشهٔ سه‌نمای کالوت، نمای روبه‌رو، نمای جانبی و نمای زیر بست را نشان می‌دهد: دو نیمهٔ بست، پیچ میانی، مجرای گرد هادی اصلی در لبهٔ پهن و محل ورود هادی انشعاب در لبهٔ باریک. ابعاد برای هر دو مدل: ⁦L = 54 mm · W = 41 mm · H = 7 mm⁩. نقشه نقشهٔ ساخت نیست و نماها مقیاس ندارند؛ فایل‌های PDF و SVG آن در بخش «مدارک و دانلودها» همین صفحه آمده است.

کاربرد

این بست برای ایجاد اتصال T در هادی‌های گرد مسی رشته‌ای است؛ گرفتن انشعاب از هادی اصلی، همبندی تجهیزات فلزی و مش‌بندی ساختمان با سیم از کاربردهای اصلی آن است؛ برای نمونه:

• اتصال یک هادی فرعی به هادی‌های شبکهٔ بام یا نما در سیستم حفاظت در برابر صاعقه؛
• گرفتن انشعاب از هادی اصلی برای همبندی بدنه‌ها و تجهیزات فلزی؛
• ایجاد اتصال‌های T در مسیر هادی‌های گرد مسی ارتینگ، در محل‌هایی که طراح اتصال پیچی را مجاز دانسته است.

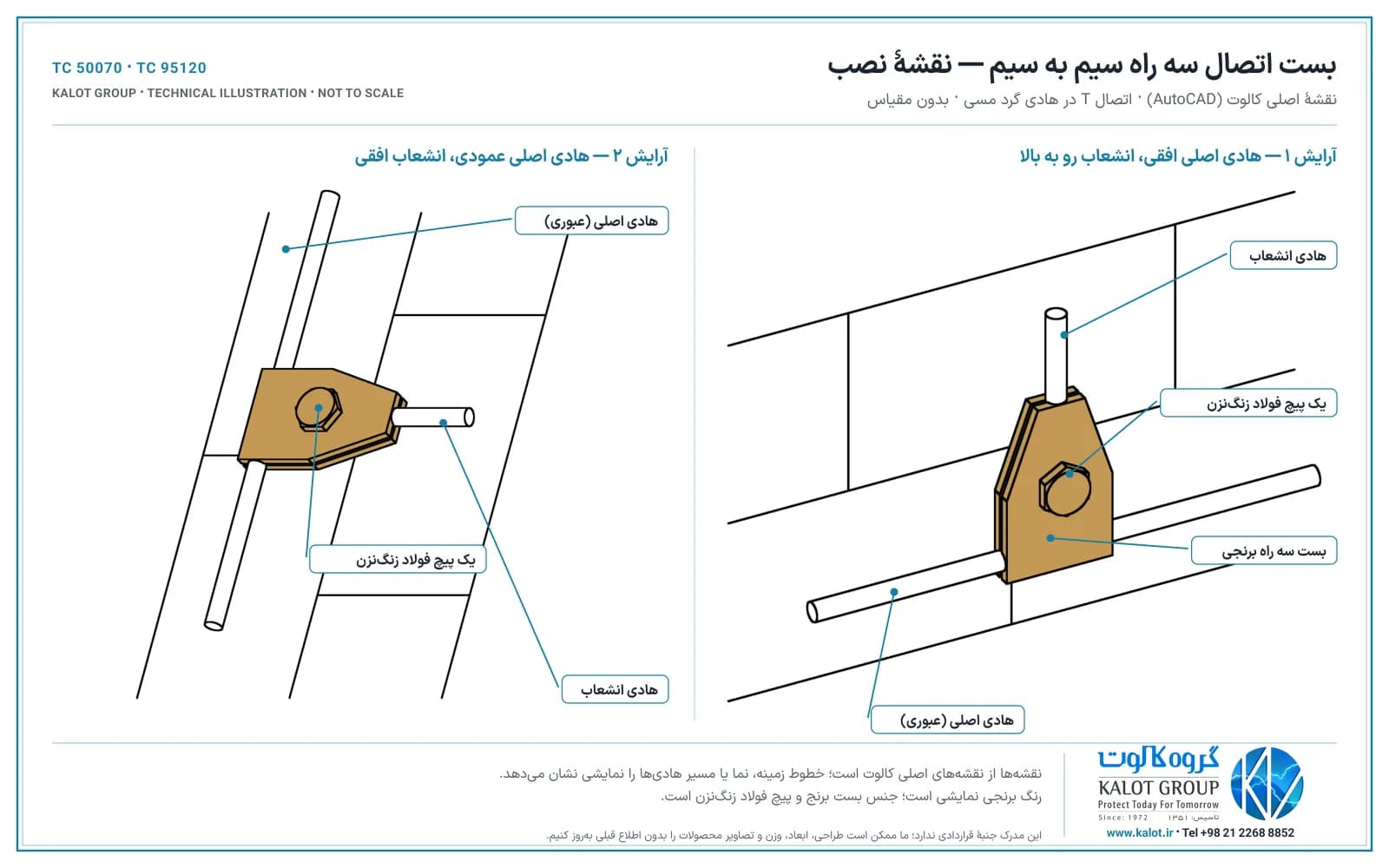

نقشهٔ نصب کالوت دو آرایش را نشان می‌دهد: هادی اصلی افقی با انشعاب رو به بالا، و هادی اصلی عمودی با انشعاب افقی.

انتخاب میان بست‌های اتصال سیم کالوت

• اتصال T و انشعاب از هادی گرد مسی بدون بریدن هادی اصلی: همین بست، ⁦TC 50070⁩ / ⁦TC 95120⁩.

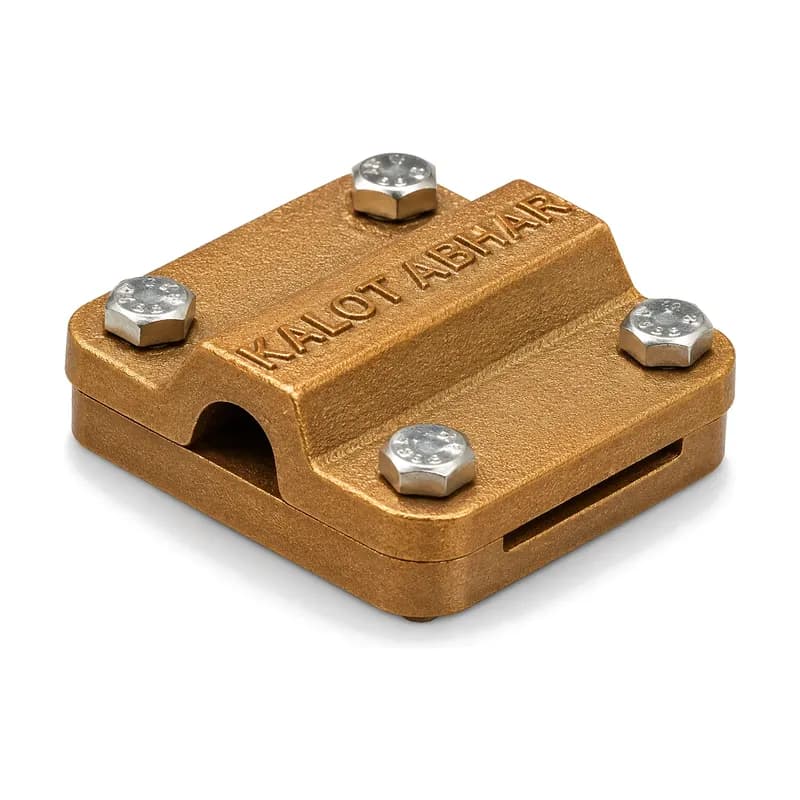

• اتصال چهارراه (ضربدری) یا مستقیم هادی‌های گرد: بست برنجی چهارراه اتصال سیم به سیم.

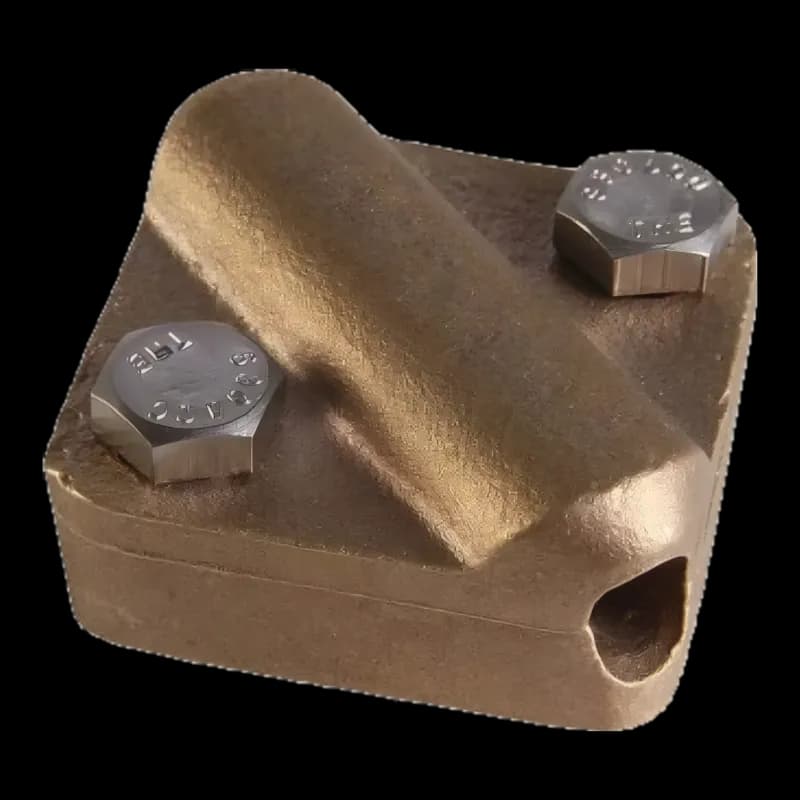

• اتصال سر به سر دو هادی گرد و جدا کردن هادی هنگام اندازه‌گیری (بست تست): بست اتصال دوراه سیم به سیم.
• اتصال هادی گرد به تسمهٔ مسی: بست چهارراه برنجی اتصال سیم به تسمه.

ترتیب نصب

1. مدل را بر اساس سطح مقطع هادی انتخاب کنید: ۵۰ تا ۷۰ میلی‌متر مربع برای ⁦TC 50070⁩ و ۹۵ تا ۱۲۰ میلی‌متر مربع برای ⁦TC 95120⁩.
2. سطح هادی‌ها را در محل اتصال از آلودگی، اکسید و روغن پاک کنید تا تماس الکتریکی مطمئن برقرار شود.
3. پیچ را شل کنید تا دو نیمهٔ بست به اندازهٔ کافی از هم باز شوند.
4. هادی اصلی را بدون بریدن، در مجرای گرد لبهٔ پهن بست قرار دهید.
5. هادی انشعاب را مطابق نقشهٔ نصب کالوت از لبهٔ باریک بست، میان دو نیمه قرار دهید.
6. پیچ را به‌تدریج سفت کنید تا هر دو هادی به‌طور یکنواخت میان دو نیمه محکم شوند.
7. پس از نصب، محکم بودن اتصال و پیوستگی الکتریکی مسیر را کنترل کنید.

نکات فنی و محدودیت‌ها

• این بست برای هادی گرد مسی رشته‌ای است؛ برای تسمه یا هادی‌های دیگر از بست متناسب با همان هادی استفاده کنید.
• در بست‌های برنجی کالوت، استفاده از پیچ فولاد زنگ‌نزن به کاهش ریسک خوردگی در محل اتصال و حفظ پایداری مکانیکی اتصال کمک می‌کند؛ به‌ویژه در محیط‌های مرطوب یا خورنده.
• اتصال مستقیم هادی‌ها یا قطعات آلومینیومی و فولاد گالوانیزه با مس و برنج، به‌ویژه در حضور رطوبت، می‌تواند خوردگی گالوانیکی را تشدید کند؛ سازگاری مواد را طراح سیستم تعیین کند.
• برای اتصال‌های مدفون در خاک یا داخل بتن، روش اتصال را طراح سیستم تعیین کند؛ در بسیاری از طرح‌ها اتصال‌های دفنی با جوش احتراقی اجرا می‌شوند.

بازرسی و نگهداری

این اتصال را در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه و ارتینگ از نظر شل شدن پیچ، لغزیدن یا جابه‌جایی هادی‌ها، خوردگی و آسیب مکانیکی بررسی کنید و در صورت نیاز پیوستگی الکتریکی مسیر را اندازه‌گیری کنید. پس از هر باز و بسته کردن، پیچ را دوباره به‌صورت یکنواخت سفت کنید.

استانداردهای زیر برای شناخت الزامات این نوع قطعه و جایگاه آن در سیستم حفاظت در برابر صاعقه معرفی شده‌اند.

استاندارد طراحی سیستم: ⁦IEC 62305⁠-⁠3⁩

این استاندارد به طراحی، اجرا، بازرسی و نگهداری سیستم حفاظت در برابر صاعقهٔ سازه می‌پردازد. اتصال‌های مسیر هادی‌ها باید از نظر الکتریکی و مکانیکی مطمئن باشند و تعداد آن‌ها تا حد امکان کم نگه داشته شود؛ اتصال‌های پیچی باید در بازرسی‌های دوره‌ای کنترل شوند. محل انشعاب‌ها و نوع اتصال را طراح سیستم تعیین می‌کند.
