معرفی کامل محصول

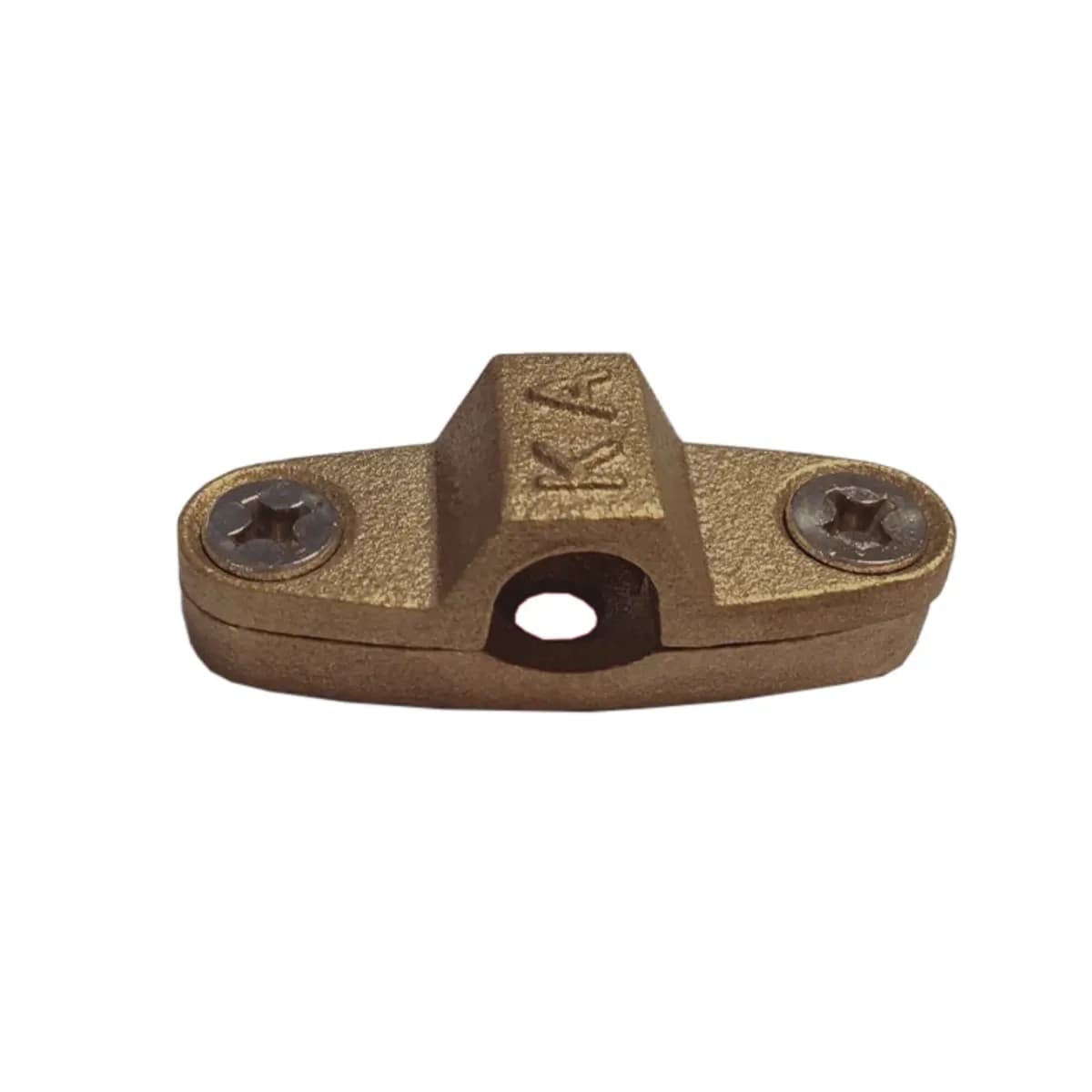

بست برنجی دوپارچه اتصال سیم به دیوار
کد سفارش: HDCC 050 · HDCC 070 · HDCC 095
بست برنجی دوپارچه اتصال سیم به دیوار کالوت (Heavy Duty Cast Cable Saddle) هادی گرد مسی رشتهای را در مسیر هادی نزولی سیستم حفاظت در برابر صاعقه و مسیرهای ارتینگ، محکم و مرتب روی دیوار و سطوح ساختمانی نگه میدارد.
ما این بست را در سه مدل می‌سازیم: HDCC 050 برای هادی ۵۰، HDCC 070 برای ۷۰ و HDCC 095 برای ۹۵ میلیمتر مربع. بدنه از دو قطعهٔ ریختهگری برنجی است و با دو پیچ استنلس استیل بسته میشود؛ هادی در مجرای زیر برجستگی میانی بست قرار می‌گیرد و با سفت شدن پیچها میان دو قطعه مهار میشود.
ابعاد: 52 × 20 mm، ارتفاع ۲۱ میلیمتر (مدل HDCC 095: ۲۴ میلیمتر). نشان K A روی برجستگی بست ریختهگری شده است.
نگهدارندهٔ محکم هادی گرد روی نما
هادی نزولی و هادیهای ارت باید در تمام طول مسیر محکم و بدون افتادگی روی سطح ساختمان بمانند تا در برابر باد، ضربه و نیروهای الکترودینامیکی جریان صاعقه جابه‌جا نشوند. بست برنجی دوپارچهٔ کالوت برای همین کار ساخته شده است: بدنهٔ ریختهگری سنگین، دو پیچ استنلس استیل و مجرایی متناسب با سطح مقطع هادی.
ساختار دوپارچه، مهار با دو پیچ
هادی میان دو قطعهٔ برنجی قرار می‌گیرد و با سفت شدن دو پیچ دو سر، یکنواخت و بدون آسیب به رشته‌ها مهار میشود.
سه مدل برای سه سطح مقطع
مدل HDCC 050 برای هادی ۵۰، HDCC 070 برای ۷۰ و HDCC 095 برای ۹۵ میلیمتر مربع؛ هادی دقیق در مجرای بست می‌نشیند.
برنج ریختهگری و پیچ استنلس استیل
بدنهٔ برنجی با هادی مسی سازگار است و پیچ‌های استنلس استیل در فضای باز و نمای ساختمان دوام خود را حفظ می‌کنند.
مهار در برابر باد و نیروهای جریان صاعقه
بدنهٔ سنگین ریختهگری، هادی را حتی در نماهای بلند و مناطق بادخیز در مسیر خود نگه میدارد.
برای هادی نزولی و مسیرهای ارتینگ
روی نما، جان‌پناه و دیوارهای بتنی، آجری یا سنگی، هر جا که هادی گرد مسی رشتهای باید مرتب و قابل بازدید بماند.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | بست دوپارچه اتصال سیم به دیوار (Heavy Duty Cast Cable Saddle) |
کاربرد | نگهداری هادی گرد مسی رشتهای روی دیوار و سطوح ساختمانی |
هادی | گرد مسی رشتهای |
سطح مقطع هادی | HDCC 050: ۵۰؛ HDCC 070: ۷۰؛ HDCC 095: ۹۵ میلیمتر مربع |
جنس بدنه | برنج (ریختهگری) |
پیچها | ۲ عدد، استنلس استیل |
ساختار | دو قطعه: کفی و قطعهٔ رویی با برجستگی میانی و مجرای هادی |
نصب روی دیوار | قطعهٔ زیرین (کفی) با پیچ و رول‌پلاک به دیوار بسته میشود؛ قطعهٔ رویی روی هادی قرار می‌گیرد و با دو پیچ استنلس استیل به کفی بسته میشود. |
ابعاد | L = 52 mm، W = 20 mm، H = 21 mm (مدل HDCC 095: H = 24 mm) |
نشانه‌گذاری | K A روی برجستگی بست |
کد سفارش | HDCC 050 ، HDCC 070 ، HDCC 095 |
محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
کد سفارش | سطح مقطع هادی (mm²) | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|
HDCC 050 | 50 | 52 | 20 | 21 |
HDCC 070 | 70 | 52 | 20 | 21 |
HDCC 095 | 95 | 52 | 20 | 24 |
مدل را بر اساس سطح مقطع هادی انتخاب کنید تا هادی دقیق در مجرای بست بنشیند و با سفت شدن پیچها محکم مهار شود. برای سفارش تعداد بالا یا هادی‌هایی با سطح مقطع دیگر، کارشناسان ما در گروه کالوت با کمال میل راهنمایی‌تان می‌کنند.
برای نمایش بزرگ کلیک کنید

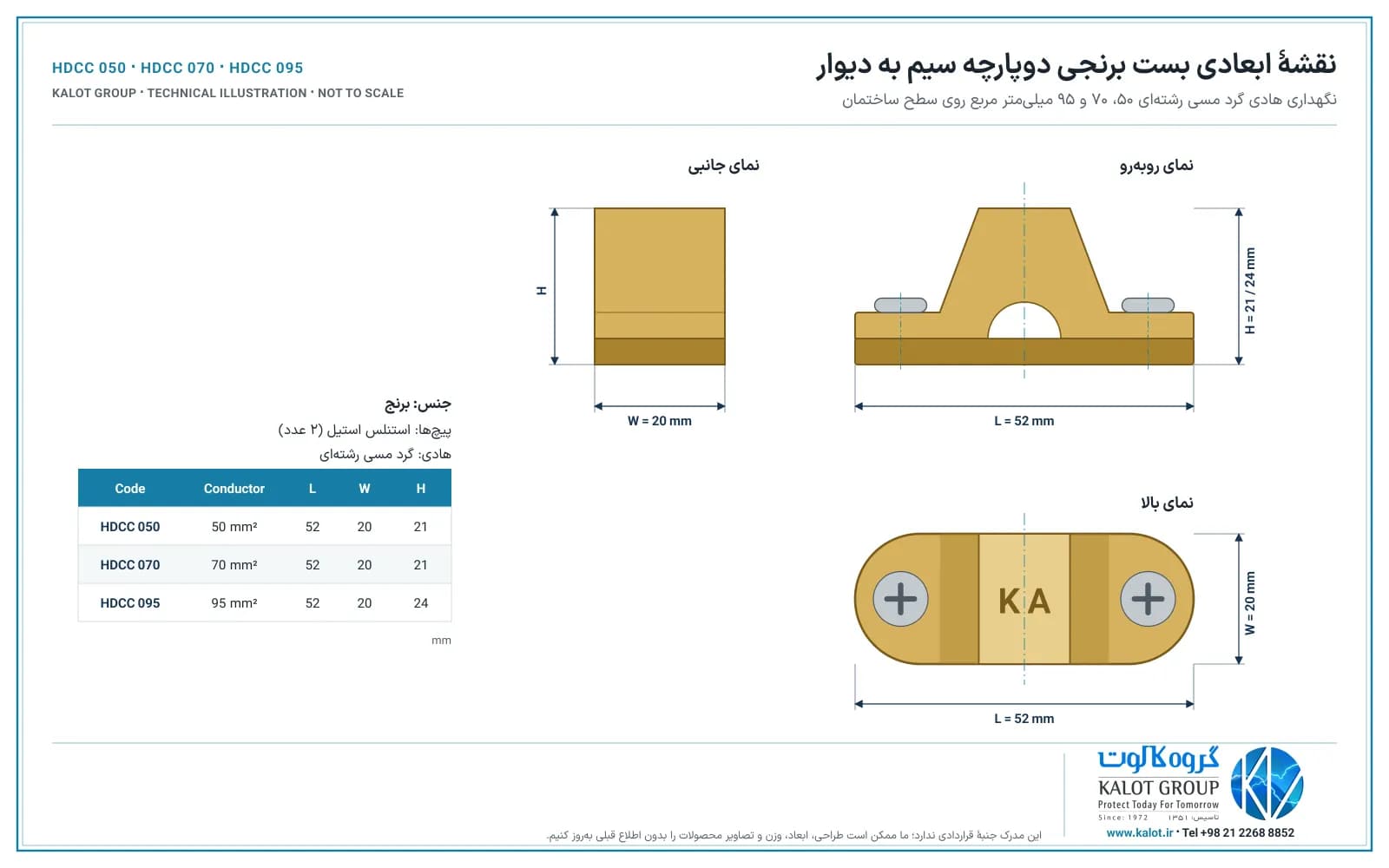

نقشهٔ ابعادی کالوت سه نمای بست را نشان می‌دهد: نمای روبه‌رو با کفی، قطعهٔ رویی، برجستگی میانی و مجرای هادی؛ نمای بالا با نشان K A و دو پیچ؛ و نمای جانبی. ابعاد: L = 52 mm · W = 20 mm · H = 21 / 24 mm. فایل‌های PDF و SVG این نقشه در بخش «مدارک و دانلودها» همین صفحه آمده است.
برای نمایش بزرگ کلیک کنید
کاربرد
- نگهداری هادی نزولی گرد مسی رشتهای روی نمای ساختمان، از بام تا اتصال تست؛
- مهار هادیهای افقی روی جان‌پناه و دیوارهای بام؛
- نگهداری هادیهای ارت و همبندی روی دیوارها، کانال‌ها و سازه‌ها.

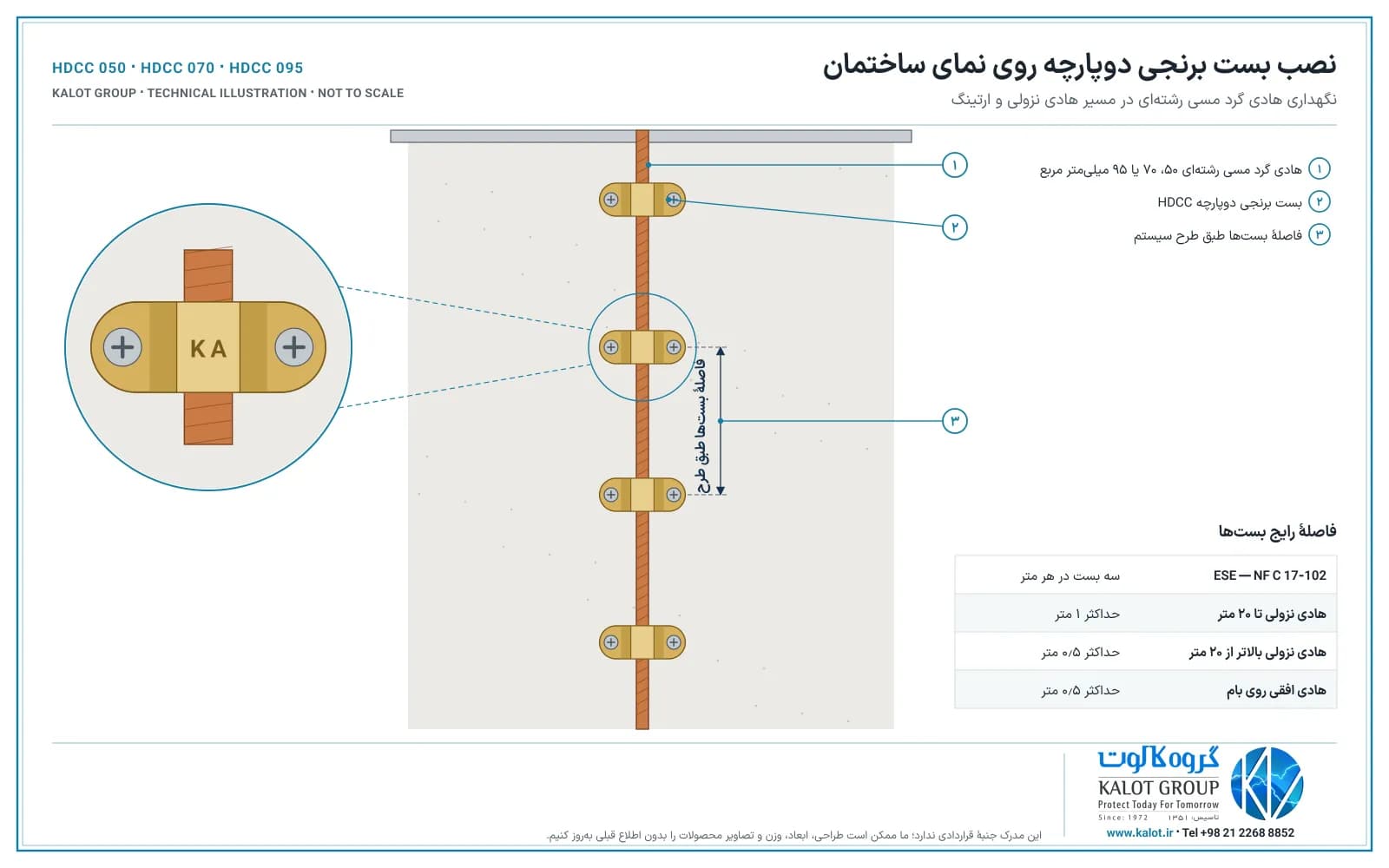

فاصلهٔ بستها روی مسیر هادی
تعداد و فاصلهٔ بستها را طراح سیستم تعیین میکند و به نوع سیستم، ارتفاع ساختمان و شرایط باد بستگی دارد. دو مرجع رایج در پروژه‌های ایران چنین توصیه می‌کنند:
نوع سیستم و محل نصب | فاصلهٔ بستها |
|---|---|
صاعقهگیر الکترونیکی (ESE)، هادی نزولی (NF C 17‑102) | سه بست در هر متر (هر ۳۳ سانتی‌متر) |
سیستم متعارف، هادی نزولی تا ارتفاع ۲۰ متر؛ راهنمای رایج بر پایهٔ IEC 62305‑3 | حداکثر ۱ متر |
سیستم متعارف، هادی نزولی بالاتر از ۲۰ متر | حداکثر ۰٫۵ متر |
هادی افقی روی بام، جان‌پناه یا دیوار | حداکثر ۰٫۵ متر |
پیش و پس از هر خم و هر بست اتصال، یک بست نزدیک‌تر (حدود ۳۰ سانتی‌متر) نصب کنید تا هادی در این نقاط جابه‌جا نشود.
ترتیب نصب
- مدل بست را بر اساس سطح مقطع هادی انتخاب کنید (HDCC 050، HDCC 070 یا HDCC 095).
- مسیر هادی را روی دیوار مشخص کنید و محل بستها را طبق فاصلهٔ طرح علامت بزنید.
- کفی بستها را با پیچ و رول‌پلاک متناسب با جنس دیوار روی سطح نصب کنید.
- هادی را بدون پیچش و کشیدگی در مجرای بست قرار دهید.
- قطعهٔ رویی را روی هادی بگذارید و دو پیچ استنلس استیل را به‌تدریج و یکنواخت سفت کنید تا هادی محکم مهار شود.
- در پایان، مسیر را از نظر صاف بودن هادی و محکم بودن همهٔ بستها بازدید کنید.
انتخاب بست مناسب برای هادی گرد
- هادی گرد مسی رشتهای ۵۰ تا ۹۵ میلیمتر مربع با بست ریختهگری برنجی: همین بست، HDCC 050 / HDCC 070 / HDCC 095.

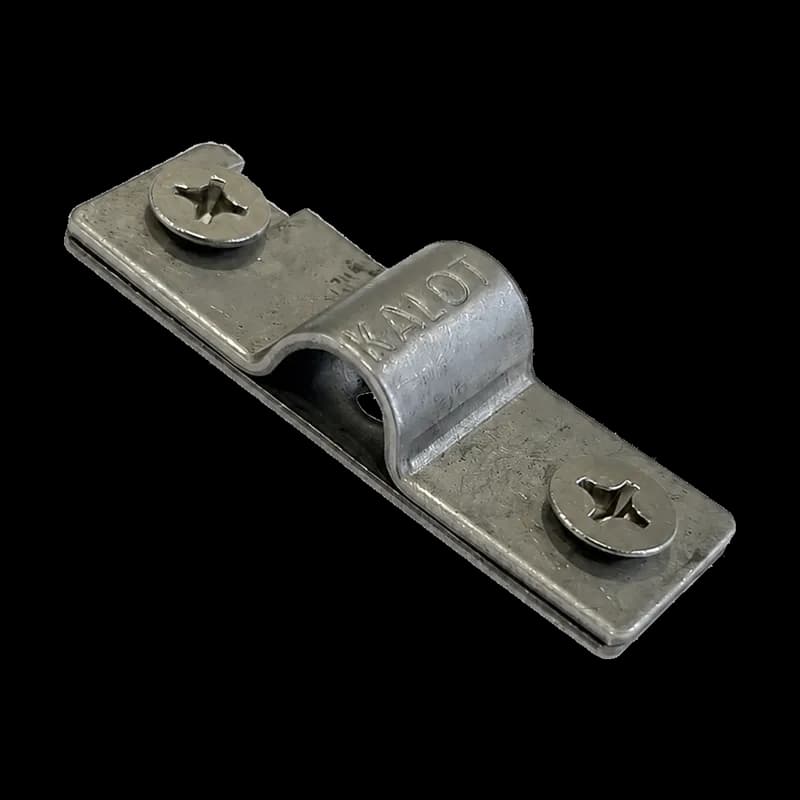

- بست دوپارچهٔ ورقی از استنلس استیل: بست دوپارچه استنلس استیل اتصال سیم به دیوار.
- بست سبک یک‌پیچه: بست تک‌سوراخه اتصال سیم به دیوار.
- هادی با روکش PVC: بست ایزوله تک‌سوراخه اتصال سیم و کابل به دیوار.

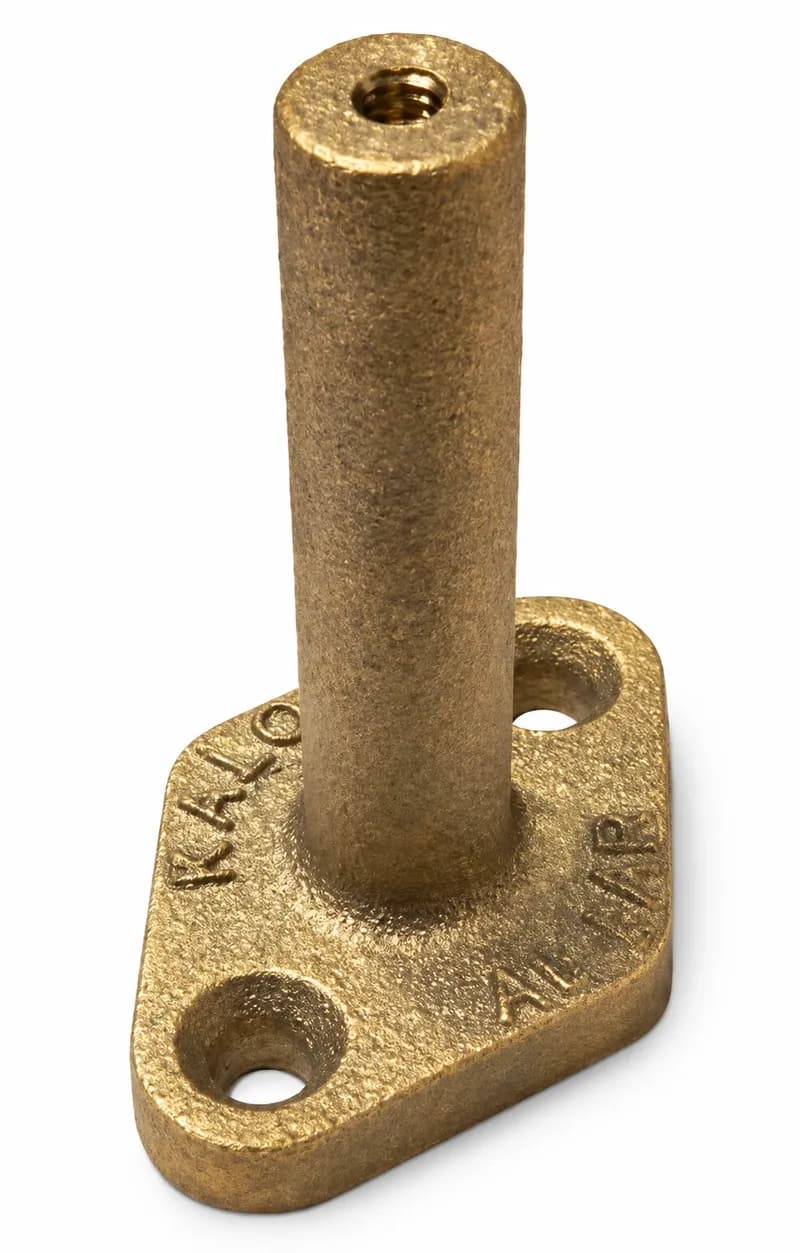

- وقتی هادی باید با فاصله از دیوار عبور کند: پایهٔ فاصله‌دهندهٔ هادی نزولی BPH 76.
نکات فنی
- بدنهٔ برنجی با هادی مسی سازگار است؛ برای هادیهای آلومینیومی یا فولاد گالوانیزه از بست هم‌جنس همان هادی استفاده کنید.
- پیچها را یکنواخت سفت کنید؛ سفت کردن بیش از حد، رشته‌های هادی را له میکند و شل بودن، هادی را در برابر باد رها می‌گذارد.
- این بست نگهدارندهٔ مکانیکی است؛ برای اتصال الکتریکی هادی‌ها به یکدیگر از بست‌های اتصال کالوت استفاده کنید.
استانداردهای زیر الزامات نگهدارنده‌های هادی و فاصلهٔ نصب آن‌ها را در سیستم حفاظت در برابر صاعقه بیان می‌کنند:
IEC 62561‑4 (نگهدارنده‌های هادی)
این استاندارد الزامات و آزمون‌های نگهدارنده‌های هادی سیستم حفاظت در برابر صاعقه، از جمله مقاومت مکانیکی و دوام در برابر شرایط محیطی، را تعیین میکند.
IEC 62305‑3 (طراحی و اجرای سیستم)
هادیهای نزولی باید به‌گونه‌ای مهار شوند که نیروهای الکترودینامیکی جریان صاعقه و نیروهای مکانیکی مانند باد باعث شکستن یا شل شدن آن‌ها نشود؛ فاصلهٔ بستها را طراح بر همین اساس تعیین میکند.
NF C 17‑102 (صاعقه‌گیرهای الکترونیکی)
در سیستمهای ESE، هادی نزولی با سه بست در هر متر روی سطح ساختمان مهار میشود. نکات مهم استاندارد NFC 17-102 را در این مقاله بخوانید.
پرسش‌های متداول
بست برنجی دوپارچه سیم به دیوار چه کاربردی دارد؟
این بست هادی گرد مسی رشتهای را در مسیر هادی نزولی صاعقهگیر و مسیرهای ارتینگ، محکم و مرتب روی دیوار و سطوح ساختمانی نگه میدارد.
کدام مدل را برای هادی خودم انتخاب کنم؟
مدل HDCC 050 برای هادی ۵۰، HDCC 070 برای ۷۰ و HDCC 095 برای ۹۵ میلیمتر مربع. مدل درست باعث میشود هادی دقیق در مجرای بست بنشیند و محکم مهار شود.
فاصلهٔ بستها روی هادی نزولی چقدر باشد؟
فاصلهٔ نهایی را طراح سیستم تعیین میکند. در سیستمهای صاعقهگیر الکترونیکی (ESE) سه بست در هر متر رایج است؛ در سیستمهای متعارف برای هادی نزولی تا ارتفاع ۲۰ متر حداکثر ۱ متر و بالاتر از آن ۰٫۵ متر.
جنس بست و پیچها چیست؟
بدنهٔ بست از برنج ریختهگری ساخته میشود و دو پیچ آن استنلس استیل است.
بست سیم ارت برنجی بهتر است یا استیل؟
برای هادی مسی، بست برنجی ریختهگری با هادی همخانواده است و بدنهٔ سنگینتری دارد. نسخهٔ ورقی استنلس استیل ما هم برای هادیهای ۵۰ و ۷۰ میلیمتر مربع ارائه میشود؛ انتخاب به طرح پروژه و سلیقهٔ کارفرما بستگی دارد.
آیا این بست برای هادی با روکش PVC مناسب است؟
این بست برای هادی گرد مسی رشتهای لخت ساخته شده است. برای هادیهای روکشدار از بست ایزوله تکسوراخهٔ کالوت استفاده کنید.
آیا این بست اتصال الکتریکی ایجاد میکند؟
خیر؛ این بست نگهدارندهٔ مکانیکی هادی روی دیوار است. برای اتصال هادی‌ها به یکدیگر از بست‌های اتصال سیم به سیم یا سیم به تسمهٔ کالوت استفاده کنید.
بست را روی چه سطوحی می‌توان نصب کرد؟
روی دیوار بتنی، آجری، سنگی و سایر سطوح ساختمانی با پیچ و رول‌پلاک متناسب با جنس همان سطح.
