معرفی کامل محصول
بست ایزوله تک سوراخه اتصال سیم و کابل به دیوار
کد سفارش: ICG 035 · ICG 050 · ICG 070 · ICG 095

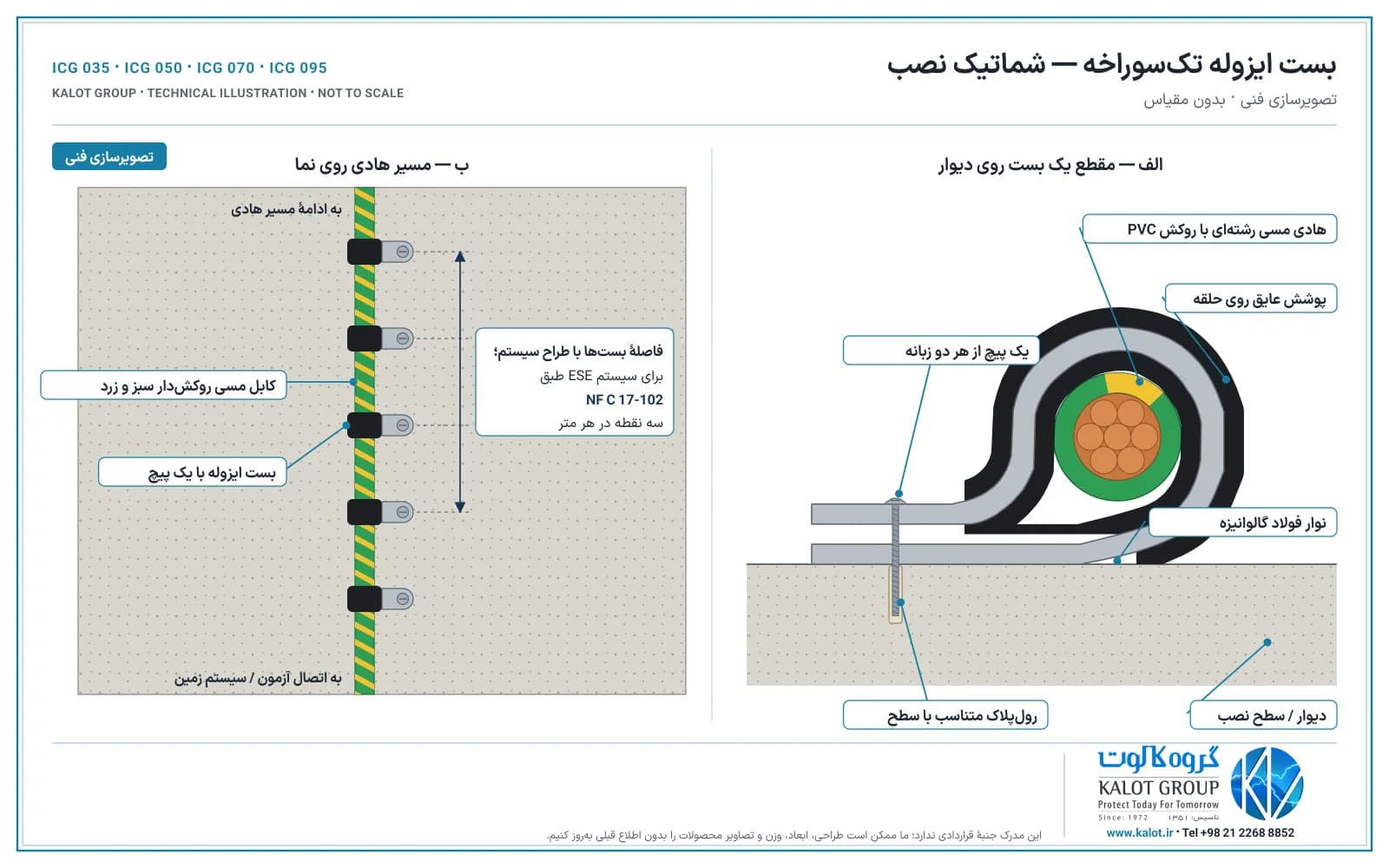

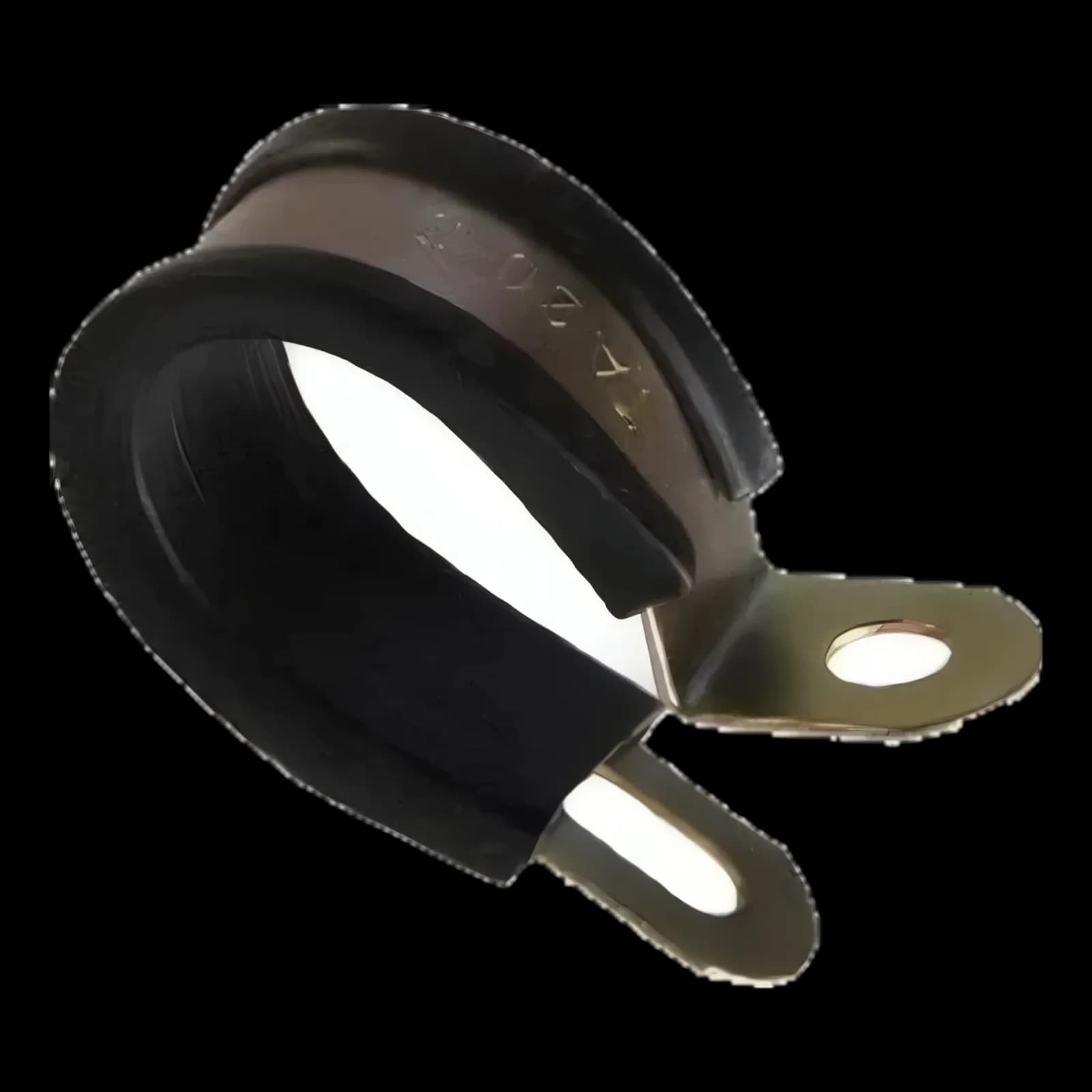

در گروه کالوت، بست ایزوله تکسوراخه را برای مهار هادی مسی روکشدار PVC، مانند کابل ارت سبز و زرد، روی دیوار، نما و سایر سطوح عرضه میکنیم. بدنهٔ این بست نواری از فولاد گالوانیزه است که دور کابل حلقه می‌زند و پوشش عایق روی حلقه، روکش کابل را از تماس مستقیم با فلز، بریدگی و سایش حفظ میکند. دو زبانهٔ بست روی هم می‌نشینند و تنها با یک پیچ به سطح بسته می‌شوند؛ نصبی سریع، تمیز و مطمئن. این بست را در چهار اندازه برای هادی ۳۵، ۵۰، ۷۰ و ۹۵ میلی‌متر مربع (ICG 035 تا ICG 095) تأمین میکنیم تا مسیر کابل‌کشی شما در کنار سایر تجهیزات ارتینگ و حفاظت در برابر صاعقهٔ کالوت، کامل و یکپارچه باشد.
مهار مطمئن کابل روکشدار، بدون آسیب به روکش
مسیر هادی‌های روکشدار، چه در هادی نزولی و چه در ارتینگ و همبندی، باید منظم و محکم روی سطح بسته شود بی‌آنکه روکش کابل آسیب ببیند. ما این بست را برای همین کار ارائه میکنیم: استحکام نوار فولادی، همراه با پوشش عایق روی حلقه و نصب تنها با یک پیچ.
- برای هادی مسی روکشدار PVC
- فولاد گالوانیزه با پوشش عایق روی حلقه
- نصب با یک پیچ از هر دو زبانه
- چهار اندازه: 35 تا 95 میلی‌متر مربع
حفاظت از روکش کابل
پوشش عایق روی حلقه میان نوار فلزی و روکش PVC قرار میگیرد و از بریدگی و سایش روکش کابل در محل مهار جلوگیری میکند.
نصب سریع با یک پیچ
دو زبانهٔ بست روی هم می‌نشینند و یک پیچ از هر دو عبور میکند؛ هر بست فقط یک سوراخ در سطح لازم دارد.
نوار فولاد گالوانیزه
بدنهٔ فولادی با پوشش گالوانیزه، استحکام مکانیکی بست را تأمین میکند و در برابر زنگ‌زدگی محافظت شده است.
انتخاب بر اساس سطح مقطع
چهار مدل ICG 035، ICG 050، ICG 070 و ICG 095 برای هادی ۳۵ تا ۹۵ میلی‌متر مربع.
مجموعهٔ کامل از یک تأمین‌کننده
این بست را همراه با کابل ارت سبز و زرد، اتصالات و سایر تجهیزات ارتینگ و حفاظت در برابر صاعقه، یک‌جا از ما تهیه کنید؛ کارشناسان ما در انتخاب اقلام پروژه همراه شما هستند.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | بست ایزوله تکسوراخهٔ اتصال سیم و کابل به دیوار (Isolated One Hole Cable Clip) |
کاربرد | مهار هادی مسی روکشدار PVC روی دیوار، نما و سایر سطوح |
جنس بدنه | فولاد گالوانیزه |
پوشش | پوشش عایق روی حلقهٔ بست؛ زبانهها بدون پوشش |
ساختار | نوار خم‌شده با حلقهٔ کابل و دو زبانهٔ روی هم؛ سوراخ گرد در زبانهٔ بالایی و سوراخ بیضی در زبانهٔ پایینی |
سطح مقطع هادی | مدل‌های ۳۵، ۵۰، ۷۰ و ۹۵ میلی‌متر مربع |
قطر خارجی کابل | 9 تا 18.2 میلی‌متر، بسته به مدل |
ابعاد بست | قطر داخلی حلقه 12 تا 19 و عرض نوار 15 یا 20 میلی‌متر، بسته به مدل |
روش نصب | یک پیچ از هر دو زبانه به سطح |
پیچ پیشنهادی | M6 برای ICG 035 و ICG 050؛ M8 برای ICG 070 و ICG 095 |
کد سفارش | سطح مقطع هادی (mm²) | قطر خارجی کابل (mm) | قطر داخلی حلقه D (mm) | عرض نوار b (mm) | سوراخ d (mm) / پیچ |
|---|---|---|---|---|---|
ICG 035 | 35 | 9 تا 11.7 | 12 | 15 | 6.4 / M6 |
ICG 050 | 50 | 10.6 تا 13.9 | 14 | 15 | 6.4 / M6 |
ICG 070 | 70 | 12.1 تا 16 | 16 | 20 | 8.4 / M8 |
ICG 095 | 95 | 14.1 تا 18.2 | 19 | 20 | 8.4 / M8 |
جنس همهٔ مدل‌ها فولاد گالوانیزه با پوشش عایق است. محل D، b و d در تب «نقشهٔ فنی» نشان داده شده است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید. برای کابل با قطر خارج از جدول هم با ما تماس بگیرید.
برای نمایش بزرگ کلیک کنید

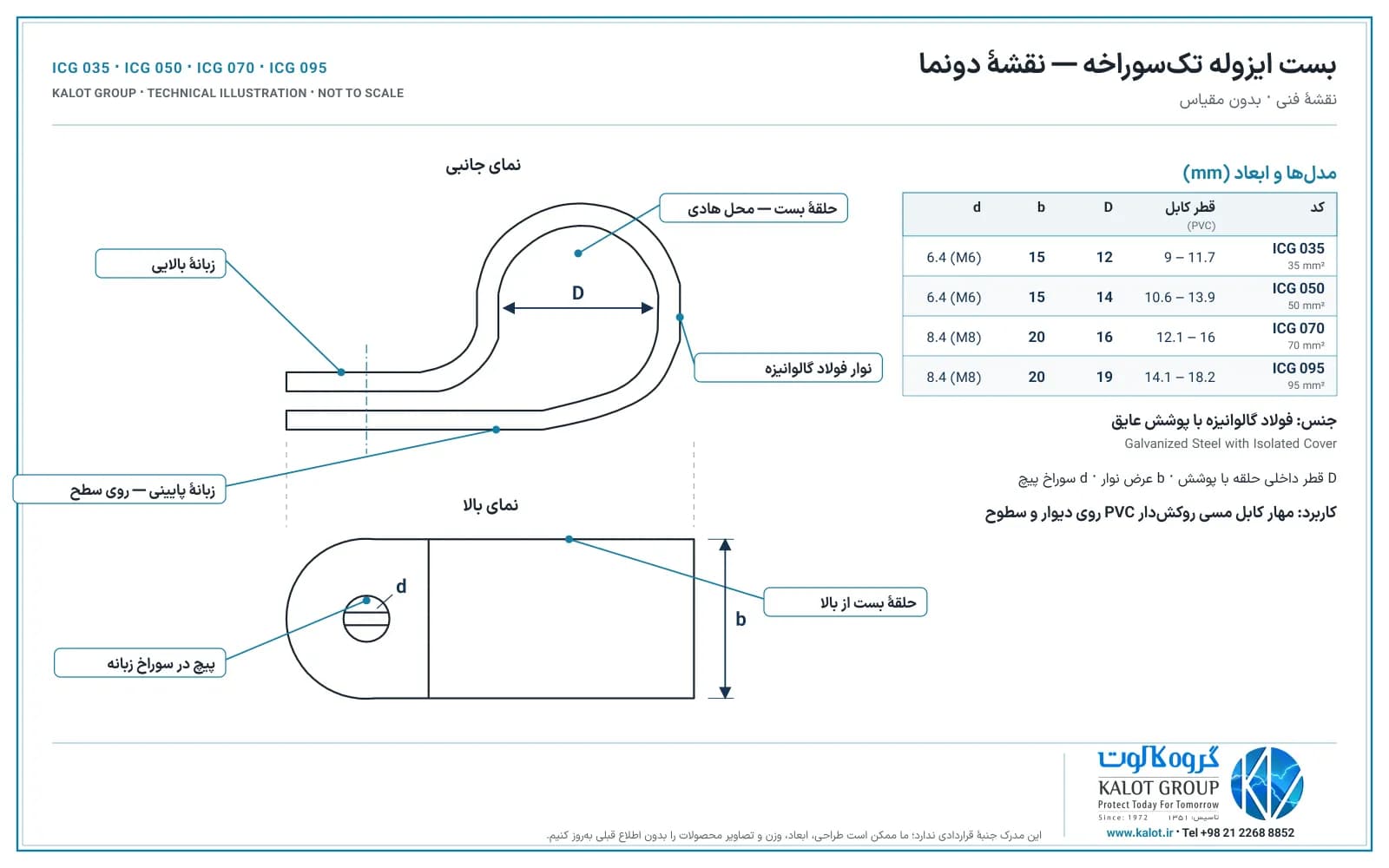

نقشهٔ فنی، نمای جانبی و نمای بالای بست را نشان می‌دهد: نوار خم‌شده با حلقهٔ محل کابل، دو زبانهٔ روی هم و محل پیچ. علامت‌های D (قطر داخلی حلقه)، b (عرض نوار) و d (سوراخ پیچ) همراه با جدول ابعاد هر مدل روی نقشه آمده است. فایل‌های PDF و SVG نقشه‌ها در بخش مدارک و دانلودهای همین صفحه قابل دریافت است.
برای نمایش بزرگ کلیک کنید
کجا استفاده میشود؟
- مهار هادی نزولی مسی روکشدار روی دیوار و نمای ساختمان
- مهار کابل ارت و همبندی روکشدار PVC در مسیرهای روکار
- مسیرهایی که روکش کابل نباید با نوار فلزی بست در تماس مستقیم باشد
برای هادی گرد بدون روکش، بست تکسوراخهٔ اتصال سیم به دیوار را پیشنهاد میکنیم. کابل مسی روکشدار سبز و زرد ما را هم در صفحهٔ کابل ارت مسی با روکش سبز و زرد ببینید.

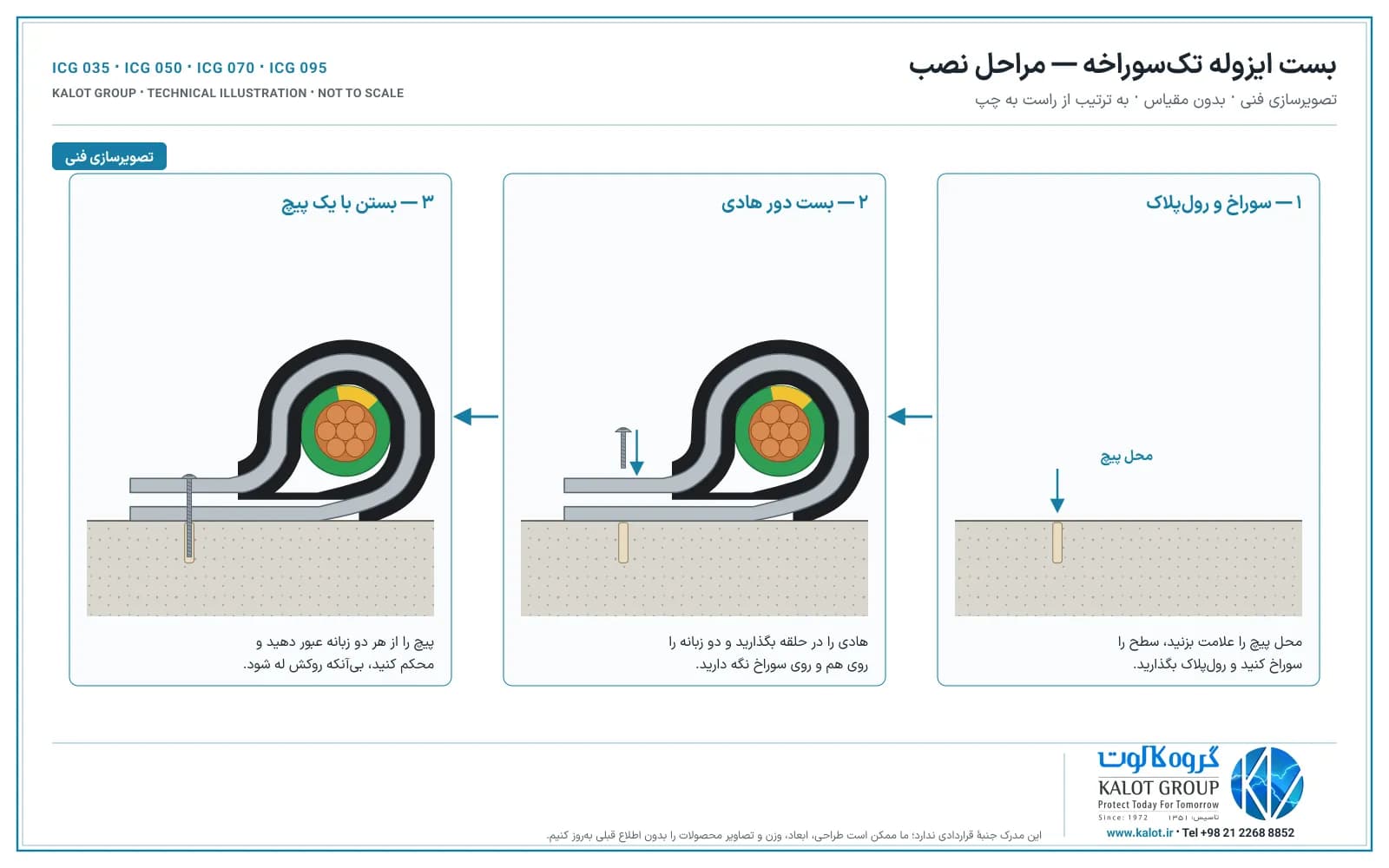

مراحل نصب
- اندازهٔ بست را بر اساس سطح مقطع هادی انتخاب کنید و مطمئن شوید کابل با روکش، بدون فشار زیاد در حلقه می‌نشیند.
- کابل را صاف و بدون پیچ‌خوردگی روی سطح قرار دهید و محل بستها را علامت بزنید؛ فاصلهٔ بستها را طراح سیستم تعیین میکند.
- محل پیچ را سوراخ کنید و در دیوار بنایی رول‌پلاک مناسب بگذارید.
- کابل را درون حلقهٔ بست قرار دهید و دو زبانه را روی هم، روی سوراخ نگه دارید.
- پیچ را از هر دو زبانه عبور دهید و محکم کنید؛ بیش از حد سفت نکنید تا پوشش و روکش کابل له نشود.
بازرسی و نگهداری
در بازرسی‌های دوره‌ای، محکم بودن بستها و پیچ‌ها، سالم بودن پوشش عایق و روکش کابل در محل بست، و نبود زنگ‌زدگی روی نوار و زبانهها را بررسی کنید. بست‌هایی که پوششان ترک خورده، جابه‌جا شده یا شل شده‌اند را تعویض کنید.
تفاوت با بست تکسوراخهٔ ساده
ساختار هر دو بست یکی است: نوار خم‌شده، حلقه و دو زبانه با یک پیچ. بست تکسوراخهٔ ساده (مس، گالوانیزه یا فولاد ضدزنگ) برای هادی گرد بدون روکش است و فلز بست مستقیماً با هادی تماس دارد؛ بست ایزوله برای هادی روکشدار PVC است و پوشش عایق روی حلقه، میان فلز بست و روکش کابل قرار میگیرد.
انتخاب اندازه
مدل بست بر اساس سطح مقطع هادی انتخاب میشود: ICG 035 برای ۳۵، ICG 050 برای ۵۰، ICG 070 برای ۷۰ و ICG 095 برای ۹۵ میلی‌متر مربع. کابل باید بدون لقی و بدون فشار زیاد در حلقه بنشیند؛ قطر خارجی کابل مناسب هر مدل در جدول «مدل‌ها و کد سفارش» آمده است.
نکات فنی
- پوشش عایق برای محافظت مکانیکی از روکش کابل طراحی شده است؛ عایق الکتریکی مسیر، روکش خود کابل است و این بست جایگزین عایق‌بندی یا فاصلهٔ جدایی در طراحی سیستم حفاظت در برابر صاعقه نیست.
- بست نگهدارندهٔ هادی است؛ اتصال هادی‌ها به هم و به سیستم زمین با قطعات اتصال مخصوص انجام میشود.
- پیچ پیشنهادی M6 برای ICG 035 و ICG 050 و M8 برای ICG 070 و ICG 095 است؛ رول‌پلاک را متناسب با جنس سطح و جنس پیچ را با محیط نصب هماهنگ کنید.
- برای شرایط محیطی خاص، مانند دمای بالا یا محیط‌های شیمیایی، پیش از سفارش با کارشناسان فنی ما مشورت کنید.
- برای جاهایی که هادی باید از دیوار فاصله داشته باشد، از پایهٔ فاصله‌دهندهٔ هادی نزولی BPH 76 استفاده کنید.
استانداردهای زیر مرجع طراحی، اجرا و مهار هادی در سیستم حفاظت در برابر صاعقه هستند.
طراحی سیستم: IEC 62305-3
این استاندارد به طراحی، اجرا، بازرسی و نگهداری سیستم حفاظت در برابر صاعقهٔ سازه می‌پردازد و مهار محکم هادی‌ها را برای جلوگیری از جابه‌جایی و آسیب مکانیکی لازم می‌داند. تعداد و فاصلهٔ نگهدارنده‌ها را طراح سیستم تعیین میکند.
سیستمهای صاعقهگیر ESE: NF C 17-102
این استاندارد برای مهار هادی نزولی، سه نقطهٔ نگهدارنده در هر متر را توصیه میکند؛ نگهدارنده‌ها باید با تکیه‌گاه سازگار باشند.
پرسش‌های متداول
بست ایزوله تکسوراخه چه کاربردی دارد؟
برای مهار هادی مسی روکشدار PVC، مانند کابل ارت سبز و زرد، روی دیوار، نما و سایر سطوح. کابل درون حلقهٔ بست قرار میگیرد و بست با یک پیچ به سطح بسته میشود.
تفاوت این بست با بست تکسوراخهٔ ساده چیست؟
بست تکسوراخهٔ ساده برای هادی گرد بدون روکش است. بست ایزوله روی حلقه پوشش عایق دارد و برای کابل روکشدار PVC ساخته شده است تا فلز بست مستقیماً روی روکش کابل نباشد.
جنس بست چیست؟
فولاد گالوانیزه با پوشش عایق روی حلقه؛ زبانهها بدون پوشش هستند.
کدام مدل را انتخاب کنم؟
مدل را بر اساس سطح مقطع هادی و قطر خارجی کابل انتخاب کنید: ICG 035 برای ۳۵، ICG 050 برای ۵۰، ICG 070 برای ۷۰ و ICG 095 برای ۹۵ میلی‌متر مربع. قطر کابل مناسب و ابعاد هر مدل در جدول «مدل‌ها و کد سفارش» آمده است؛ برای کابل با قطر خارج از جدول با ما تماس بگیرید.
آیا برای سیم مسی بدون روکش هم مناسب است؟
برای هادی بدون روکش، بست تکسوراخهٔ سادهٔ خود را در سه جنس مس، گالوانیزه و فولاد ضدزنگ پیشنهاد میکنیم؛ بست ایزوله برای کابل روکشدار طراحی شده است.
فاصلهٔ بستها روی دیوار چقدر باشد؟
فاصلهٔ بستها را طراح سیستم تعیین میکند. برای هادی نزولی سیستمهای صاعقهگیر ESE، استاندارد NF C 17-102 سه نقطهٔ نگهدارنده در هر متر را توصیه میکند.
آیا پوشش عایق، هادی را از نظر الکتریکی از دیوار جدا میکند؟
پوشش برای محافظت مکانیکی از روکش کابل طراحی شده است. عایق الکتریکی مسیر، روکش خود کابل است و این بست جایگزین عایق‌بندی یا فاصلهٔ جدایی در طراحی سیستم حفاظت نیست.
از چه پیچی برای نصب استفاده کنم؟
پیچ M6 برای ICG 035 و ICG 050 و پیچ M8 برای ICG 070 و ICG 095 پیشنهاد میشود؛ رول‌پلاک را متناسب با جنس سطح انتخاب کنید.
