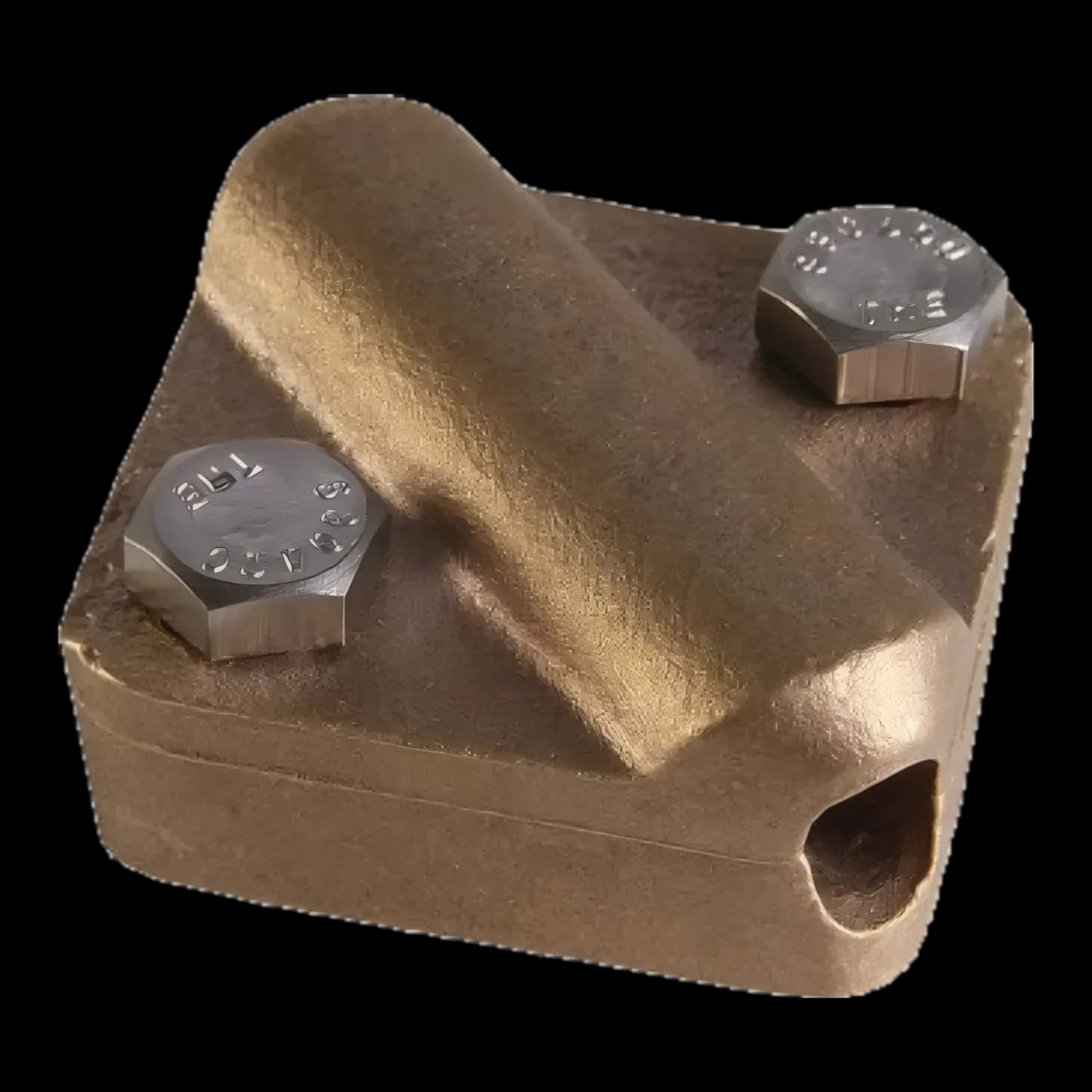

بست اتصال دوراه سیم به سیم

مدل‌ها و ابعاد

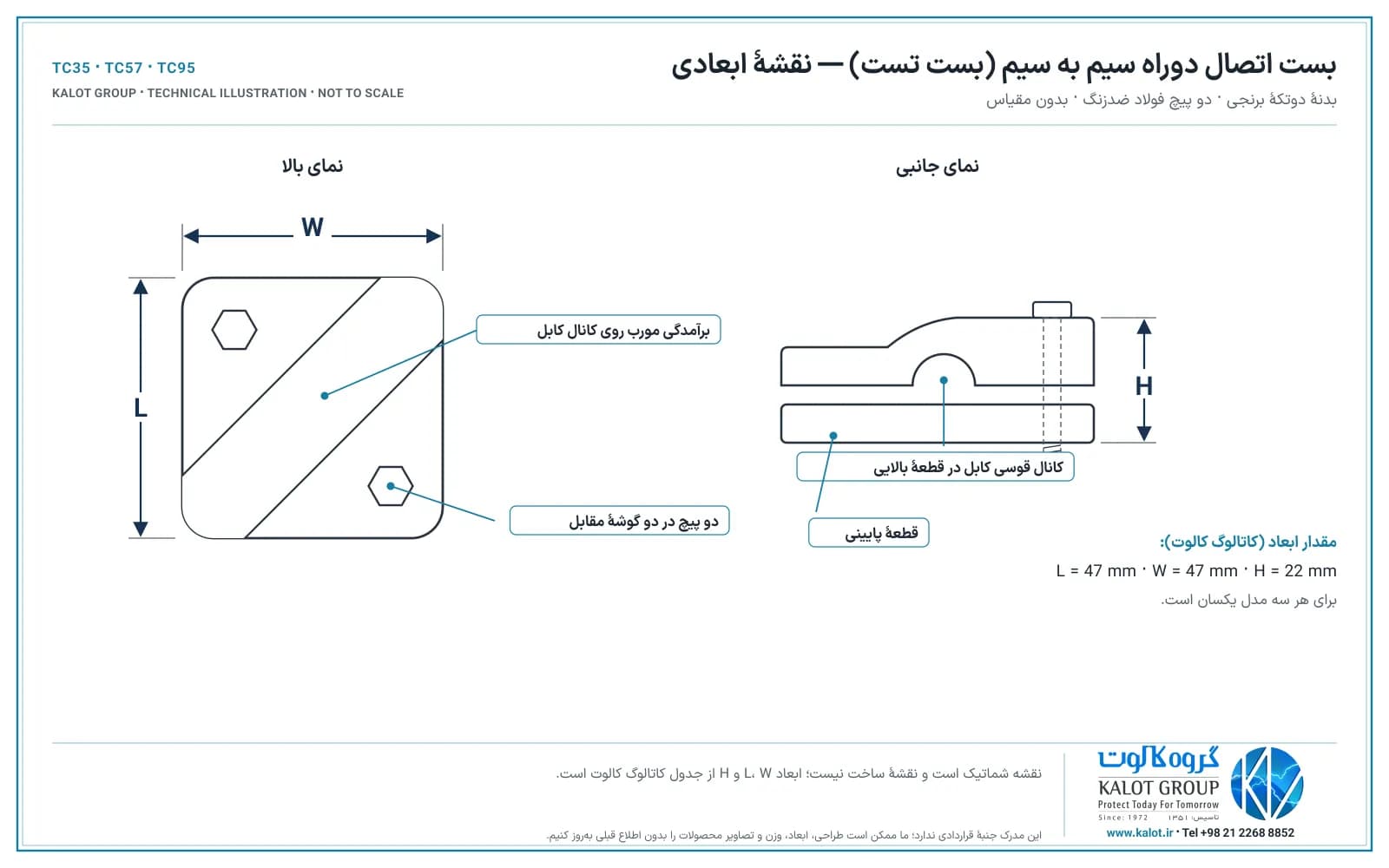

نقشه، نمای بالا و جانبی بست را نشان می‌دهد. L، W و H روی نقشه مشخص شده‌اند و مقدار آن‌ها برای هر سه مدل ⁦47 × 47 × 22 mm⁩ است. نقشه شماتیک است و نقشهٔ ساخت نیست.

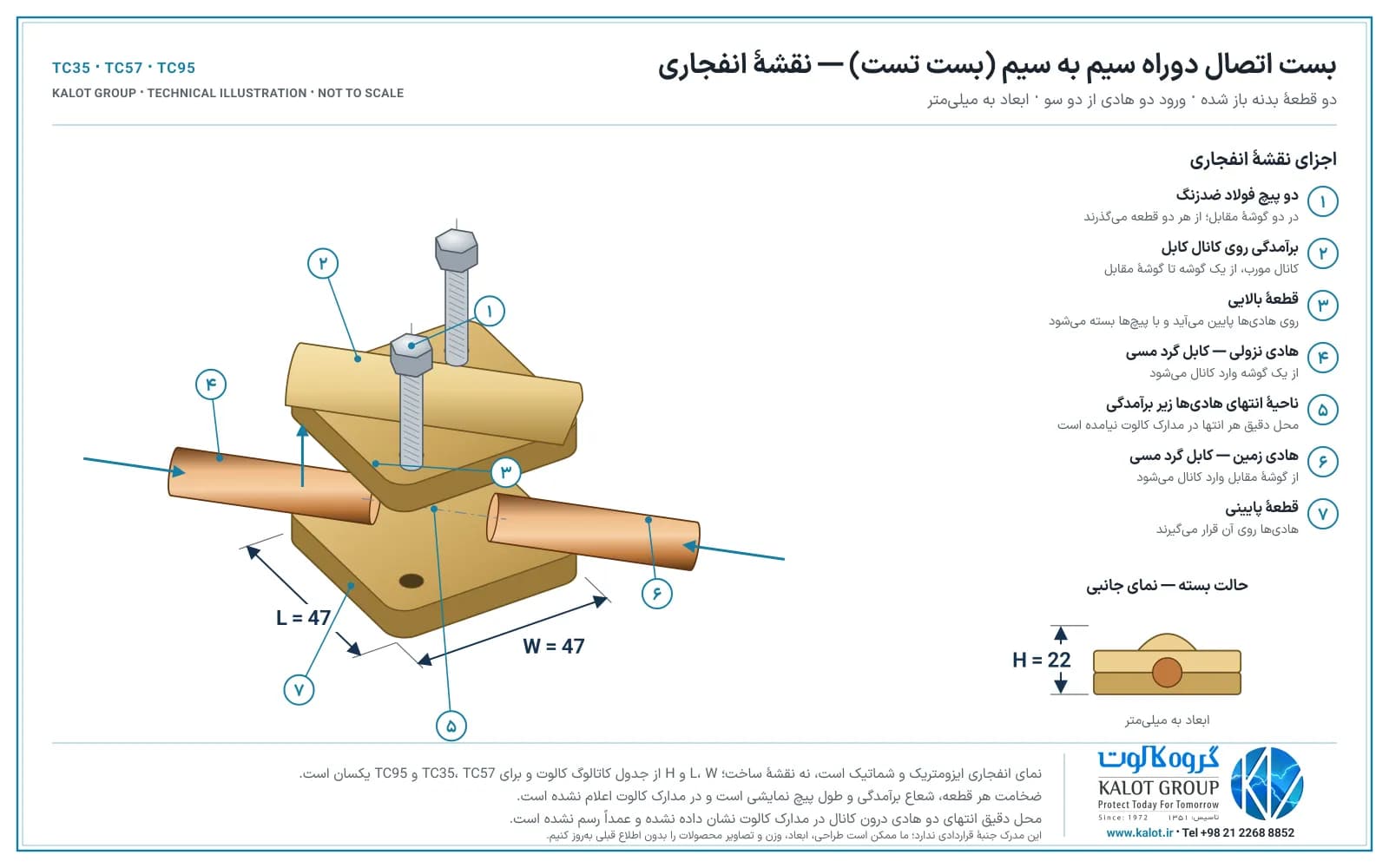

نقشهٔ انفجاری، دو قطعهٔ بدنهٔ بست را باز شده نشان می‌دهد: قطعهٔ بالایی با برآمدگی روی کانال مورب، دو پیچ فولاد ضدزنگ در دو گوشهٔ مقابل، و هادی نزولی و هادی زمین که از دو گوشهٔ مقابل در امتداد کانال روی قطعهٔ پایینی قرار می‌گیرند.

ابعاد L و W برابر ⁦47 mm⁩ و H برابر ⁦22 mm⁩ است و برای هر سه مدل TC35، TC57 و TC95 یکسان است.

نقش مکانیکی و الکتریکی بست تست

این بست در مسیر هادی نزولی تا سیستم زمین دو نقش را هم‌زمان دارد:

• نقش مکانیکی: انتهای هادی نزولی و هادی زمین در کانال مورب میان دو قطعهٔ بدنه قرار می‌گیرد و دو پیچ فولاد ضدزنگ، دو قطعه را روی هادی‌ها می‌بندند.
• نقش الکتریکی: همین اتصال، پیوستگی الکتریکی میان هادی نزولی و هادی زمین را برقرار می‌کند؛ بنابراین بست بخشی از مسیر هادی است، نه فقط نگه‌دارندهٔ آن.
• نقطهٔ تست: با باز کردن پیچ‌ها دو هادی از هم جدا می‌شوند تا سیستم زمین به‌صورت مستقل اندازه‌گیری شود؛ پس از اندازه‌گیری، بست دوباره بسته و محکم بودن هادی‌ها کنترل می‌شود.

طبق اعلام گروه کالوت، این بست برای کاربرد سنگین (Heavy Duty) طراحی شده است: علاوه بر نگه‌داشتن مکانیکی هادی‌ها، باید جریان صاعقه یا جریان اتصالی شبکه را که ممکن است از آن عبور کند، بدون شل‌شدن یا آسیب‌دیدن اتصال تحمل کند؛ به همین دلیل آلیاژ برنجی بدنه و ابعاد آن متناسب با این نیاز انتخاب شده است.

کاربرد

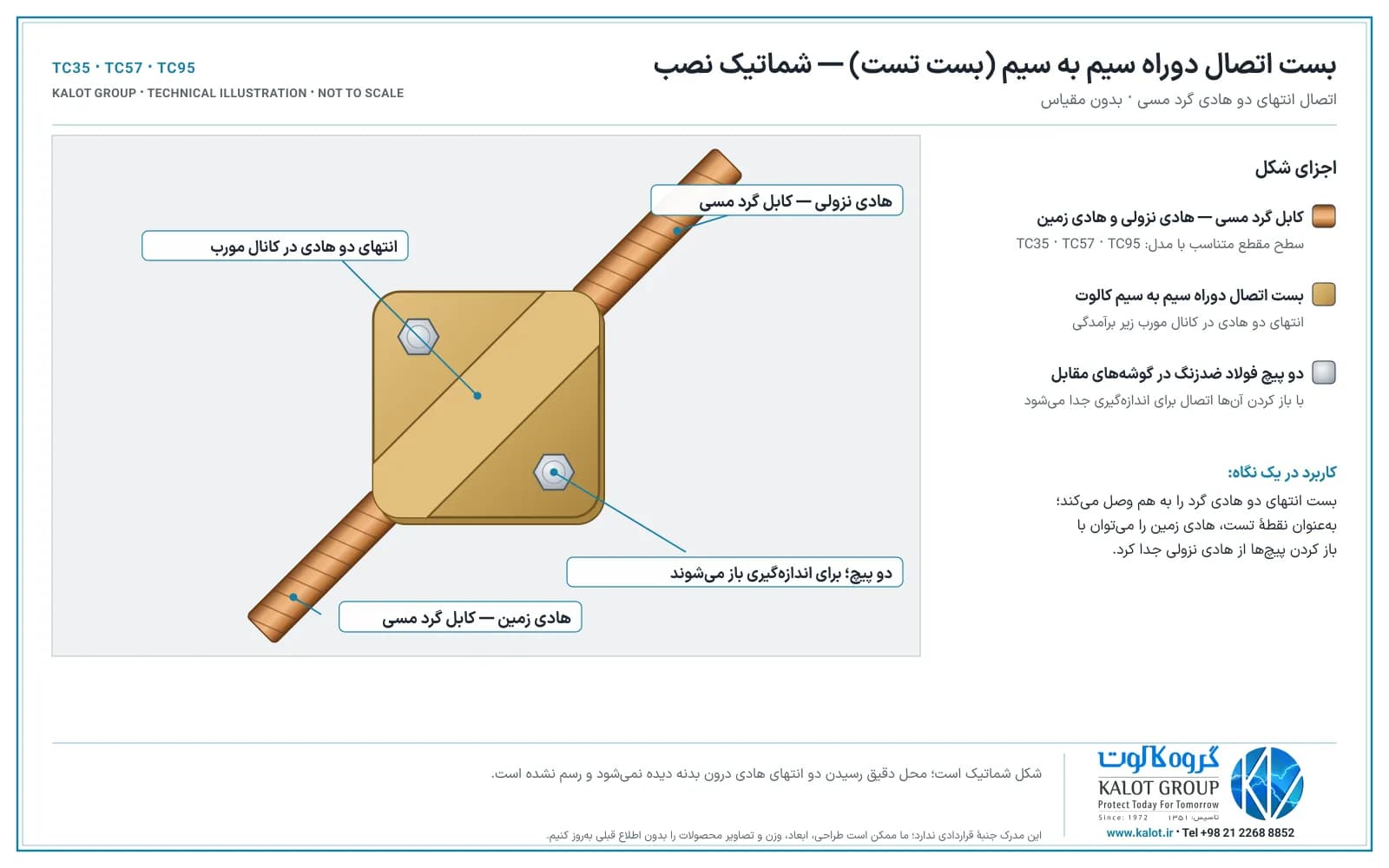

این بست برای اتصال انتهای دو هادی گرد مسی به کار می‌رود. در سیستم حفاظت در برابر صاعقه معمولاً هادی نزولی از یک سو و هادی زمین از سوی دیگر وارد کانال مورب بست می‌شوند؛ هنگام اندازه‌گیری سیستم زمین، با باز کردن پیچ‌ها دو هادی از هم جدا می‌شوند و پس از آزمون، اتصال دوباره برقرار می‌شود.

ترتیب نصب

1. مدل بست را متناسب با سطح مقطع هادی (TC35، TC57 یا TC95) انتخاب کنید.
2. انتهای دو هادی را از دو سوی مقابل در کانال مورب قطعهٔ بالایی قرار دهید.
3. قطعهٔ پایینی را زیر آن بگذارید و دو پیچ را به‌صورت یکنواخت ببندید.
4. پس از هر اندازه‌گیری، اتصال را دوباره ببندید و محکم بودن هادی‌ها را کنترل کنید.
