معرفی کامل محصول
ارت بار بدون لینک قطع و وصل
ارتبار بدون لینک کالوت، ساده‌ترین ارتبار روی مقره است: یک خروجی سیستم زمین را میان چند مصرفکننده تقسیم میکند و چون روی مقره نصب میشود، از دیوار یا تابلوی محل نصب جدا می‌ماند. طول ارتبار به تعداد ورودیها و خروجیها بستگی دارد و در شش اندازه، از ۲ تا ۱۲ سوراخ، ساخته میشود. شینه از مس ۵۰ در ۵ میلی‌متر و پایه از فولاد ضد زنگ است.
شینه از مس ۵۰ در ۵ میلی‌متر است و روی ۲ تا ۴ مقرهٔ پلی‌استر تقویت‌شده و پایهٔ فولاد ضد زنگ نصب میشود. کدهای EB 020L تا EB 120L از ۲ تا ۱۲ سوراخ و طول ۱۶۱ تا ۵۱۱ میلی‌متر دارند و پیچ اتصال M10 یا M12 است. این مدل برای ارتبارهای فرعی، مثل ارتبار طبقه یا اتاق تأسیسات که خودشان از ارتبار اصلی تغذیه می‌شوند، مناسب است.
نصب روی مقره، جدا از سطح نصب
هادی ورودی سیستم زمین و هادیهای مصرفکنندهها هر کدام با کابلشوی هم‌اندازهٔ خود به یکی از سوراخ‌های شینه بسته می‌شوند.
- نصب روی مقره، جدا از سطح نصب
- شینهٔ مسی ۵۰ در ۵؛ قلعاندود به سفارش
- پایهٔ فولاد ضد زنگ
- شش طول، از ۲ تا ۱۲ سوراخ
مناسب ارتبار فرعی
برای ارتبار طبقه یا اتاق تأسیسات که از ارتبار اصلی تغذیه میشود؛ مقره‌ها شینه را از دیوار و سازه جدا نگه می‌دارند.
نقطهٔ مشترک هادیهای زمین
هادی زمین، هادیهای حفاظتی و هادیهای همبندی هر کدام با کابلشوی خود به سوراخ‌های شینه بسته می‌شوند.
مس یا مس قلعاندود
مس بدون روکش برای محیط خشک و داخل تابلو؛ نسخهٔ قلعاندود در محیط مرطوبتر یا خورندهتر به کاهش اکسید شدن و تغییر رنگ سطح مس کمک میکند.
۶ کد استاندارد
کدهای EB 020L تا EB 120L؛ ابعاد دیگر به سفارش ساخته میشود.
ساخت گروه کالوت
طراحی و ساخت بر پایهٔ نقشه‌ها و کاتالوگ فنی کالوت؛ برگهٔ مشخصات فنی هر مدل در بخش مدارک.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع | ارتبار روی مقره، بدون لینک قطع و وصل |
شینه | مس ۵۰ در ۵ میلی‌متر؛ مس قلعاندود به سفارش |
پایه | فولاد ضد زنگ |
مقره | پلی‌استر تقویت‌شده؛ ۲ تا ۴ عدد بسته به طول شینه |
پیچ و مهره و واشر | فولاد ضد زنگ یا برنج |
تعداد سوراخ | ۲، ۴، ۶، ۸، ۱۰ یا ۱۲ (طبق کد) |
پیچ اتصال کابلشو | M10 یا M12، طبق سفارش |
کدها | EB 020L تا EB 120L |
کدها و ابعاد
کد | تعداد سوراخ | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|
EB 020L | 2 | 161 | 90 | 90 |
EB 040L | 4 | 231 | 90 | 90 |
EB 060L | 6 | 301 | 90 | 90 |
EB 080L | 8 | 371 | 90 | 90 |
EB 100L | 10 | 441 | 90 | 90 |
EB 120L | 12 | 511 | 90 | 90 |
ابعاد به میلی‌متر است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
برای نمایش بزرگ کلیک کنید
نقشهٔ ابعادی ارت بار بدون لینک قطع و وصل بر پایهٔ نقشه‌ها و کاتالوگ کالوت؛ ابعاد هر کد در جدول زیر آمده است.
کد | تعداد سوراخ | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|
EB 020L | 2 | 161 | 90 | 90 |
EB 040L | 4 | 231 | 90 | 90 |
EB 060L | 6 | 301 | 90 | 90 |
EB 080L | 8 | 371 | 90 | 90 |
EB 100L | 10 | 441 | 90 | 90 |
EB 120L | 12 | 511 | 90 | 90 |
دریافت: برگهٔ مشخصات فنی (PDF) · نقشه PDF · نقشه SVG · نقشهٔ رنگی PDF
برای نمایش بزرگ کلیک کنید
ارتبار در سیستم زمین
ارتبار نقطهٔ مشترکی است که هادی زمین (از الکترود یا شبکهٔ زمین)، هادیهای حفاظتی و هادیهای همبندی در آن به هم می‌رسند. هر هادی با کابلشوی هم‌اندازهٔ خود و با پیچ و مهره به یکی از سوراخ‌های شینه بسته میشود؛ بنابراین تعداد سوراخ‌ها، و در نتیجه طول ارتبار، به تعداد ورودیها و خروجیها بستگی دارد.
هادی ورودی سیستم زمین و هادیهای مصرفکنندهها هر کدام با کابلشوی هم‌اندازهٔ خود به یکی از سوراخ‌های شینه بسته می‌شوند. اگر جدا کردن سیستم زمین برای اندازهگیری لازم است، ارتبار یک‌لینک یا دو لینک را انتخاب کنید. شینه را در دو نوع مس بدون روکش و مس قلعاندود عرضه می‌کنیم؛ نسخهٔ قلعاندود در محیطهای مرطوبتر یا خورندهتر به کاهش اکسید شدن و تغییر رنگ سطح مس کمک میکند.
نصب

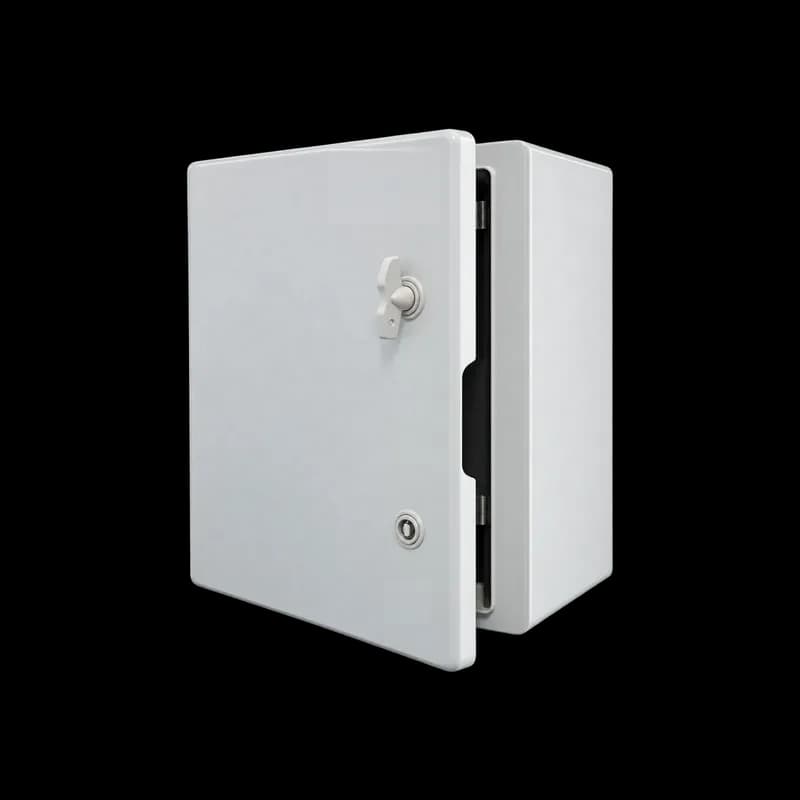

ارتبار را روی سطحی صاف و محکم، در محلی خشک و در دسترس برای بازرسی نصب کنید. کاتالوگ کالوت برای نصب روی دیوار، پیچ چوب خزینه‌دار ۱½ اینچ نمرهٔ ۱۲ با رول‌پلاک نمرهٔ ۱۲ را توصیه میکند. هر هادی را با کابلشوی هم‌اندازهٔ خود به شینه ببندید و پیچ‌ها را یکنواخت سفت کنید؛ در محیطهای باز یا پرتردد، ارتبار را داخل جعبهٔ محافظ قرار دهید.
اتصال‌های معمول
ارتبار فرعی هر طبقه یا اتاق تأسیسات از ارتبار اصلی تغذیه میشود و لوله‌های فلزی آب و گاز، بدنهٔ دیگ، پمپ و سینی کابل نزدیک خود را هم‌بند میکند.
استعلام
هنگام استعلام، تعداد ورودیها و خروجیها، تعداد لینک‌های قطع و وصل، سطح مقطع هادی‌ها و محل نصب را اعلام کنید تا کارشناسان ما کد مناسب را پیشنهاد کنند. ابعاد و تعداد سوراخ‌های دیگر هم به سفارش ساخته میشود.
در IEC 60364-5-54 پیش‌بینی وسیله‌ای برای جدا کردن هادی زمین از ترمینال اصلی زمین آمده است؛ وسیله‌ای در محلی در دسترس که فقط با ابزار باز شود و برای اندازهگیری مقاومت زمین به کار رود. لینک قطع و وصل همین کار را انجام می‌دهد. در سیستمهای حفاظت در برابر صاعقه، IEC 62305-3 نقطه‌های اتصال آزمون را برای اندازهگیری مقاومت زمین در نظر می‌گیرد.
نمای سه‌بعدی نصب ارتبار در ساختمان
مدارک و دانلودها
محصولات مشابه و مکمل
پرسش‌های متداول
ارتبار چه کاربردی دارد؟
ارتبار نقطهٔ مشترک اتصال هادی زمین، هادیهای حفاظتی و هادیهای همبندی است و یک خروجی سیستم زمین را میان چند مصرفکننده تقسیم میکند.
لینک قطع و وصل برای چیست؟
برای جدا کردن سیستم زمین از مصرفکنندهها هنگام بازرسی و اندازهگیری مقاومت زمین، بدون باز کردن اتصال تکتک مصرفکنندهها.
کد مناسب را چگونه انتخاب کنم؟
تعداد ورودیها و خروجیها تعداد سوراخ لازم را تعیین میکند و تعداد سیستمهای زمینی که باید جداگانه اندازهگیری شوند، تعداد لینکها را.
مس بدون روکش یا قلعاندود؛ کدام را انتخاب کنم؟
مس بدون روکش برای محیطهای خشک و داخل تابلو و اتاق برق کافی است. در محیطهای مرطوبتر یا خورندهتر، نسخهٔ قلعاندود به کاهش اکسید شدن و تغییر رنگ سطح مس کمک میکند.
ارتبار بدون لینک برای ارتبار اصلی ساختمان مناسب است؟
برای ارتبار اصلی، که هادی الکترود به آن میرسد، معمولاً مدل لینکدار انتخاب میشود تا اندازهگیری بدون باز کردن کابلها ممکن باشد. مدل بدون لینک بیشتر برای ارتبارهای فرعی به کار میرود.
سوال فنی دارید؟
کارشناسان فنی گروه کالوت آماده پاسخگویی به سوالات شما درباره صاعقه‌گیر و سیستمهای ارتینگ هستند.
