معرفی کامل محصول
بست برنجی چهارراه اتصال سیم به سیم
کد سفارش: SCCX 050 · SCCX 070 · SCCX 095
بست برنجی چهارراه اتصال سیم به سیم کالوت (Square Cable Clamp) دو سیم مسی رشتهای را در یک نقطه، محکم و مطمئن به هم وصل میکند؛ بهصورت چهارراه، مستقیم یا سهراه.
بست از دو قطعهٔ برنجی ساخته میشود که هر کدام یک کانال سیم دارند و کانال‌ها بر هم عمودند: سیمها در کانال‌ها قرار می‌گیرند و چهار پیچ استنلس استیل دو قطعه را روی سیمها می‌فشارند.
ما این بست را در سه مدل می‌سازیم: SCCX 050 برای سیم ۵۰، SCCX 070 برای سیم ۷۰ و SCCX 095 برای سیم ۹۵ میلی‌متر مربع. نام KALOT ABHAR روی قطعهٔ رویی حک شده است.
یک بست برای تقاطع، انشعاب و ادامهٔ مسیر سیم
در شبکهٔ مش بام، هادیهای نزولی و حلقهٔ ارت، هر جا دو سیم به هم می‌رسند یک اتصال مطمئن لازم است. بست چهارراه کالوت همین اتصال را با بدنهٔ برنجی و چهار پیچ استنلس استیل برقرار میکند؛ محکم، قابل بازدید و ماندگار.
چهارراه، مستقیم یا سهراه
سیمها می‌توانند از هر دو کانال عبور کنند یا در یکی از آن‌ها تمام شوند؛ یک بست برای تقاطع، ادامهٔ مسیر و انشعاب.
بدنهٔ برنجی، پیچ استنلس استیل
برنج با سیم مسی هم‌خانواده است و پیچ‌های استنلس استیل در گذر زمان خورده نمی‌شوند؛ اتصال الکتریکی سال‌ها پایدار میماند.
چهار پیچ، فشار یکنواخت
چهار پیچ در چهار گوشهٔ بست، دو قطعه را یکنواخت روی سیمها می‌فشارند؛ اتصال در برابر باد و لرزش شل نمیشود.
سه مدل برای سیم‌های رایج
SCCX 050، SCCX 070 و SCCX 095 برای سیم‌های مسی رشتهای ۵۰، ۷۰ و ۹۵ میلی‌متر مربع.
برای بام، نما و شبکهٔ ارت
اتصال سیم‌های شبکهٔ مش بام، هادیهای نزولی و سیم‌های ارت در تقاطع‌ها و انشعاب‌ها.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | بست چهارراه اتصال سیم به سیم (Square Cable Clamp) |
کاربرد | اتصال چهارراه، مستقیم و سهراه سیم‌های مسی رشتهای در سیستم حفاظت در برابر صاعقه و ارتینگ |
سیم | SCCX 050: ۵۰؛ SCCX 070: ۷۰؛ SCCX 095: ۹۵ میلی‌متر مربع؛ مسی رشتهای |
جنس بدنه | برنج |
پیچها | ۴ عدد، استنلس استیل، سرشش‌گوش |
ساختار | دو قطعه، هر کدام با یک کانال سیم؛ کانال‌ها عمود بر هم؛ سوراخ‌های قطعهٔ زیرین رزوه‌دار |
ابعاد | SCCX 050: 50 × 50 × 30 mm؛ SCCX 070: 53 × 53 × 33 mm؛ SCCX 095: 55 × 55 × 35 mm |
نشانه‌گذاری | KALOT ABHAR روی قطعهٔ رویی |
کد سفارش | SCCX 050 ، SCCX 070 ، SCCX 095 |
محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
کد سفارش | سیم (mm²) | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|
SCCX 050 | 50 | 50 | 50 | 30 |
SCCX 070 | 70 | 53 | 53 | 33 |
SCCX 095 | 95 | 55 | 55 | 35 |
مدل را بر اساس سطح مقطع سیم مسیر انتخاب کنید. برای سفارش تعداد بالا یا انتخاب بست مناسب پروژه، کارشناسان ما در گروه کالوت با کمال میل راهنمایی‌تان می‌کنند.
برای نمایش بزرگ کلیک کنید

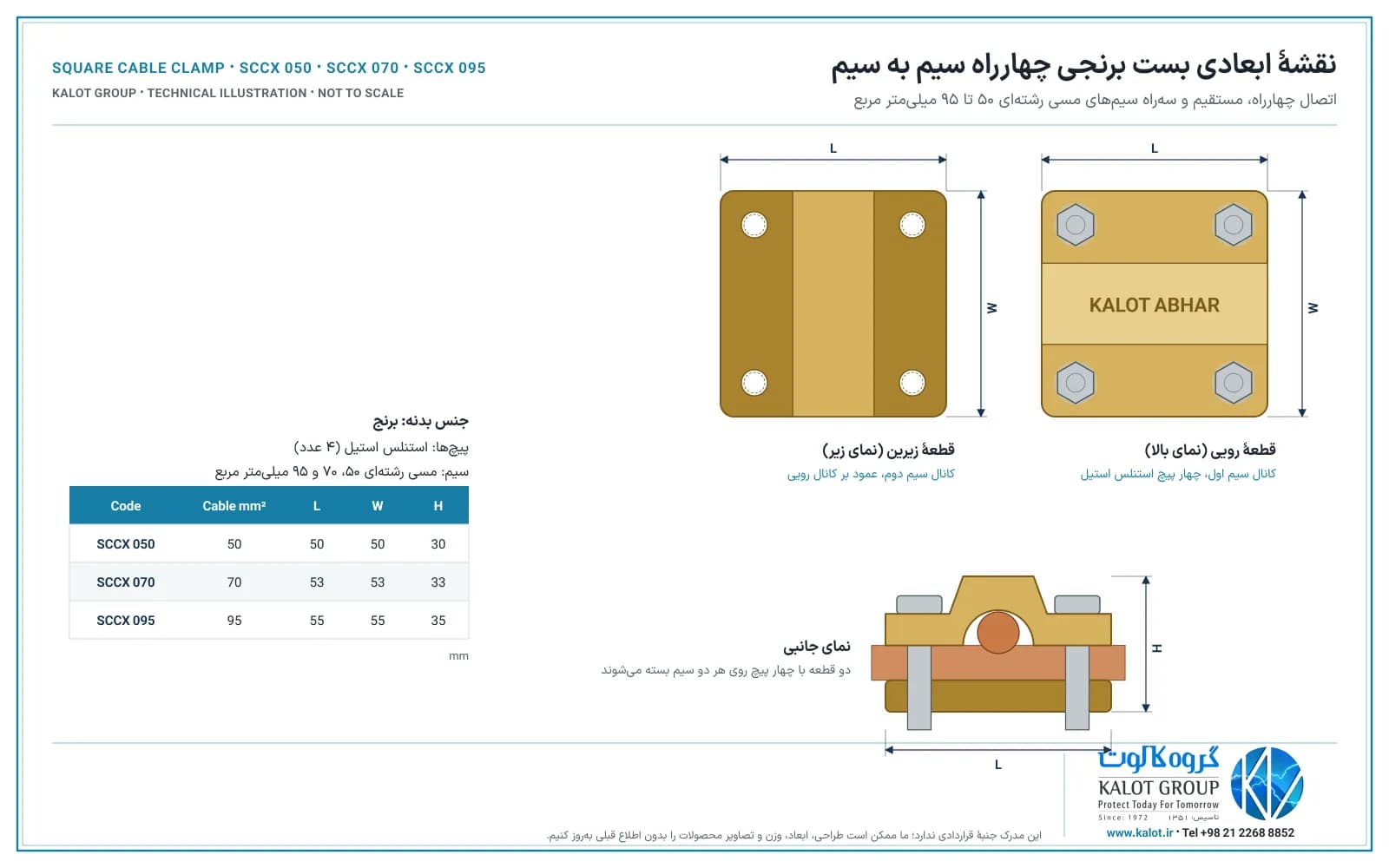

نقشهٔ ابعادی کالوت قطعهٔ رویی با کانال سیم، نوشتهٔ KALOT ABHAR و چهار پیچ، قطعهٔ زیرین با کانال عمود و چهار سوراخ رزوه‌دار، و نمای جانبی با دو سیم متقاطع میان دو قطعه را نشان می‌دهد. SCCX 050: 50 × 50 × 30 mm؛ SCCX 070: 53 × 53 × 33 mm؛ SCCX 095: 55 × 55 × 35 mm. فایل‌های PDF و SVG در بخش «مدارک و دانلودها» همین صفحه آمده است.
برای نمایش بزرگ کلیک کنید

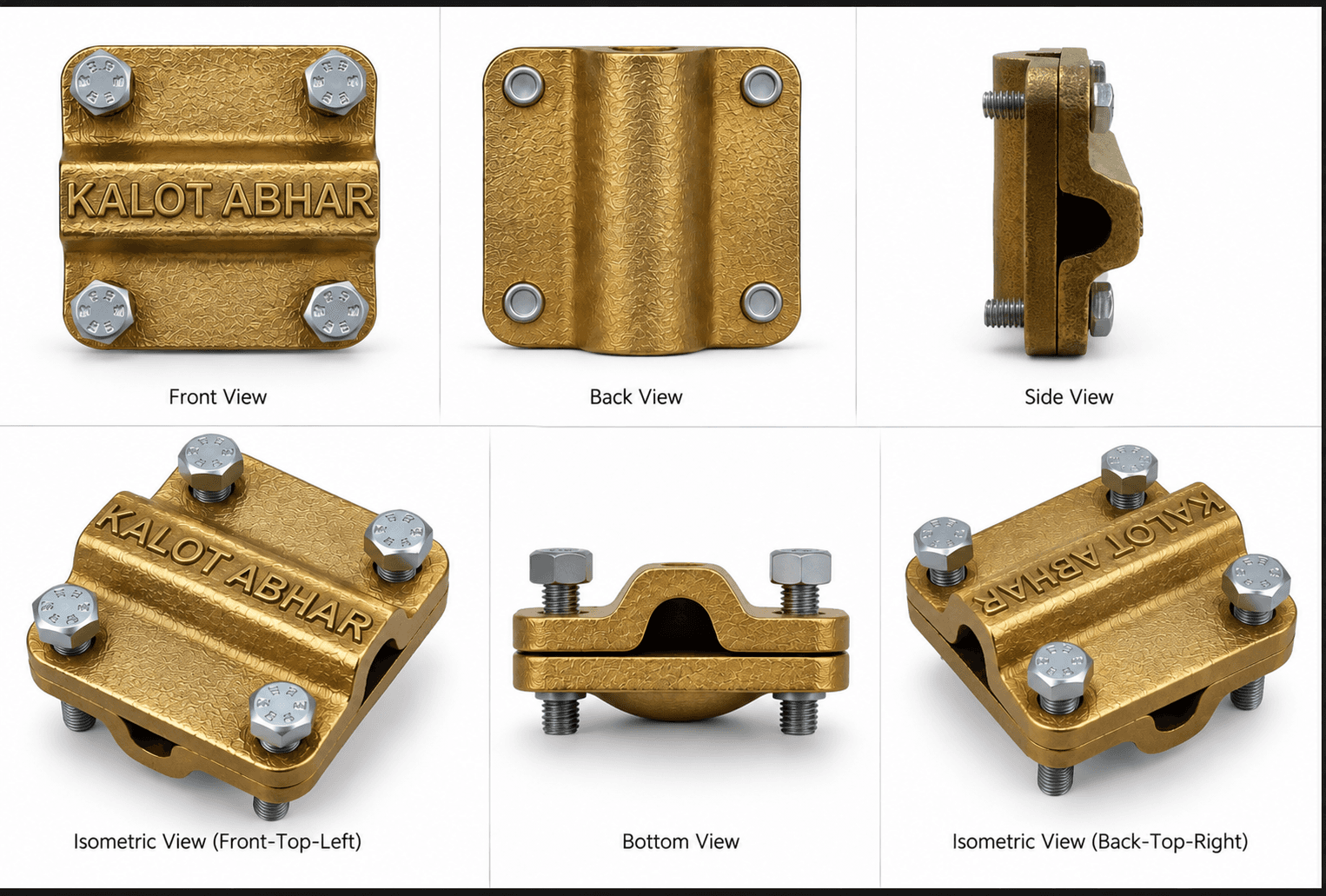

بست از نماهای مختلف: قطعهٔ رویی با نوشتهٔ KALOT ABHAR روی کانال سیم، قطعهٔ زیرین با کانال عمود، و چهار پیچ استنلس استیل که دو قطعه را به هم می‌بندند.
برای نمایش بزرگ کلیک کنید
سه آرایش اتصال
- چهارراه (تقاطع): هر دو سیم از بست عبور می‌کنند؛ مناسب گره‌های شبکهٔ مش بام.
- مستقیم: دو سر سیم در یک کانال به هم می‌رسند و مسیر ادامه پیدا میکند.
- سهراه (T): یک سیم از بست عبور میکند و سیم دیگر در کانال عمود به آن وصل میشود؛ مناسب انشعاب هادی نزولی از شبکهٔ بام.
ترتیب نصب
- مدل بست را بر اساس سطح مقطع سیم انتخاب کنید.
- سطح سیمها را در محل اتصال تمیز کنید.
- سیم اول را در کانال قطعهٔ زیرین و سیم دوم را در کانال قطعهٔ رویی قرار دهید.
- دو قطعه را روی هم بگذارید و چهار پیچ استنلس استیل را جا بزنید.
- پیچها را ضربدری و بهتدریج سفت کنید تا فشار روی هر دو سیم یکنواخت شود.
- در پایان، محکم بودن اتصال و قرارگیری کامل سیمها در کانال‌ها را بازدید کنید.
انتخاب بست مناسب
- سیم به سیم، چهارراه/مستقیم/سهراه، سیم ۵۰ تا ۹۵: همین بست، SCCX 050 / SCCX 070 / SCCX 095.
- انشعاب سهراه سیم به سیم: بست اتصال سه راه سیم به سیم.
- اتصال چهارراه سیم به تسمه: بست چهارراه برنجی اتصال سیم به تسمه.

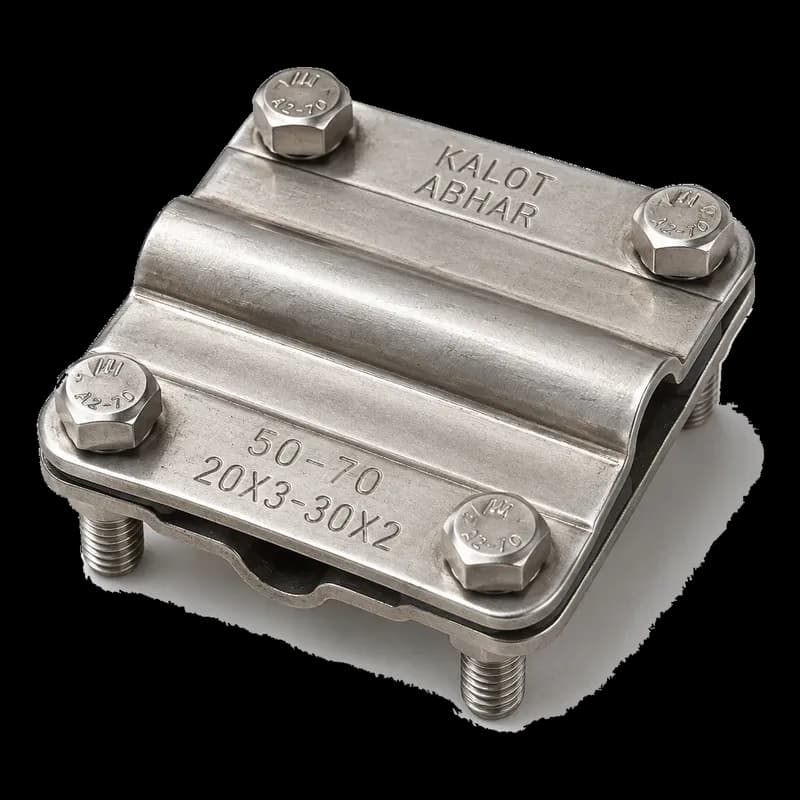

- اتصال سیم و تسمه با یک بست استنلس استیل: بست چهارراه چندمنظوره استنلس استیل.
برای نمایش بزرگ کلیک کنید
نمونه‌ای از اجرای شبکهٔ مش سیم مسی روی بام: در هر تقاطع شبکه یک بست چهارراه کالوت، سیمها را به هم وصل میکند.
ابعاد چشمه‌های شبکه را طراح سیستم بر اساس سطح حفاظت تعیین میکند؛ در IEC 62305‑3 بزرگ‌ترین ابعاد مجاز چشمه برای سطوح حفاظت I تا IV به ترتیب ۵×۵، ۱۰×۱۰، ۱۵×۱۵ و ۲۰×۲۰ متر است.
استانداردهای زیر الزامات اجزای اتصال و طراحی شبکهٔ هادی‌ها را بیان می‌کنند:
IEC 62561‑1 (اجزای اتصال)
این استاندارد الزامات و آزمون‌های اجزای اتصال سیستم حفاظت در برابر صاعقه، از جمله بست‌های اتصال هادی به هادی، را از نظر مقاومت مکانیکی، رفتار الکتریکی و دوام در برابر خوردگی تعیین میکند.
IEC 62305‑3 (طراحی و اجرای سیستم)
ابعاد چشمه‌های شبکهٔ مش بام، مسیر هادیهای نزولی و نحوهٔ اتصال آن‌ها به یکدیگر و به سیستم ارت در این استاندارد آمده است.
مدارک و دانلودها
پرسش‌های متداول
بست چهارراه سیم به سیم چه کاربردی دارد؟
این بست دو سیم مسی رشتهای را بهصورت چهارراه، مستقیم یا سهراه به هم وصل میکند؛ در شبکهٔ مش بام، هادیهای نزولی و شبکهٔ ارت.
کدام مدل را انتخاب کنم؟
SCCX 050 برای سیم ۵۰، SCCX 070 برای سیم ۷۰ و SCCX 095 برای سیم ۹۵ میلی‌متر مربع.
جنس بست و پیچها چیست؟
بدنهٔ بست برنجی و چهار پیچ آن از استنلس استیل است.
چرا پیچها استنلس استیل هستند؟
پیچ استنلس استیل در فضای باز خورده نمیشود؛ فشار پیچها روی سیمها حفظ میشود و اتصال الکتریکی در گذر زمان پایدار میماند.
آیا با یک بست میتوان اتصال سهراه ساخت؟
بله؛ یک سیم از بست عبور میکند و سیم دیگر در کانال عمود به آن وصل میشود.
پیچها را چطور سفت کنم؟
پیچها را ضربدری و بهتدریج سفت کنید تا دو قطعه یکنواخت روی هر دو سیم فشرده شوند.
آیا این بست برای تسمه هم مناسب است؟
این بست برای سیم گرد رشتهای ساخته شده است؛ برای اتصال سیم به تسمه از بست چهارراه برنجی سیم به تسمهٔ کالوت استفاده کنید.
آیا بست برای شبکهٔ مش بام مناسب است؟
بله؛ در هر تقاطع شبکهٔ مش سیمی یک بست چهارراه، دو سیم را به هم وصل میکند.
