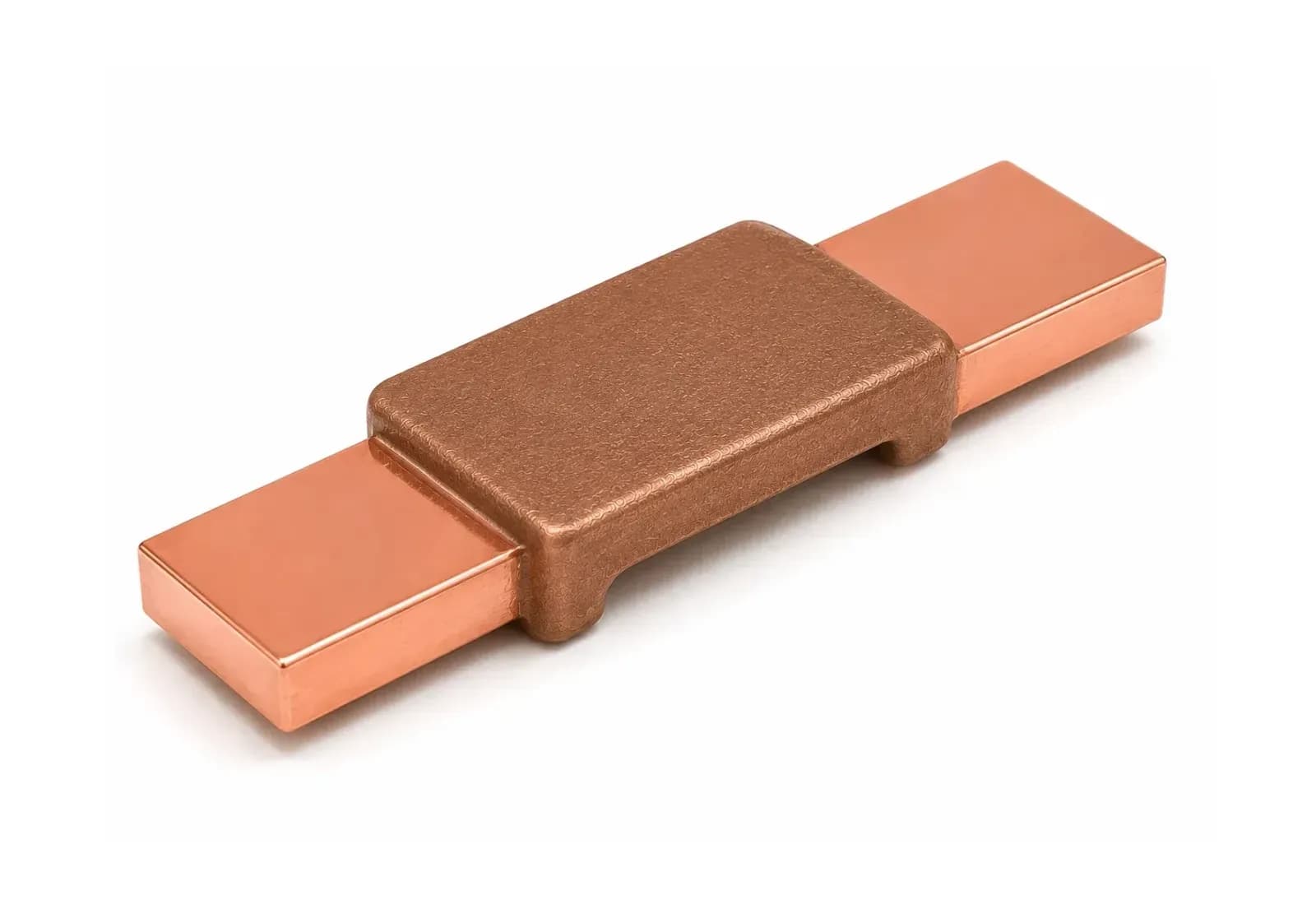

جوش احتراقی TT7؛ اتصال هم‌پوشان (روی‌هم) دو تسمهٔ مسی
جوش احتراقی TT7 برای اتصال هم‌پوشان (روی‌هم) دو تسمهٔ مسی در شبکهٔ ارت، هم‌بندی و حفاظت صاعقه به کار میرود و ما قالب گرافیتی آن را با برند KALWELD (کلولد)، همراه با پودر جوش و دستگیره عرضه می‌کنیم. این اتصال پس از جوش با هادی‌ها یکپارچه می‌شود و پیچ‌ومهره‌ای ندارد که با گذشت زمان شل شود؛ جوش‌های KALWELD طبق استانداردهای IEEE 837 و UL 467 در دانشگاه صنعت آب و برق (شهید عباسپور) آزمون شده و آزمون‌های یخ‌زدگی، سیکل حرارتی و اتصال کوتاه را با موفقیت گذرانده‌اند.
در اتصال هم‌پوشان، سر دو تسمه به‌جای اینکه لب‌به‌لب کنار هم قرار بگیرند، روی هم می‌افتند و جوش، بخش روی‌هم‌افتادهٔ دو تسمه را کاملاً در بر می‌گیرد.
قالب TT7 برای تسمهٔ 20×3 تا 60×5 میلی‌متر ساخته شده است؛ کد قالب و پودر هر اندازه در جدول «انتخاب قالب و پودر» آمده و دستگیرهٔ HC 01 برای همهٔ اندازه‌های آن مناسب است.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
جنس بدنهٔ قالب: گرافیت؛ جنس درب قالب: فولاد ضدزنگ؛ دستگیرهٔ مناسب: HC 01.
جدول انتخاب قالب و پودر TT7
تسمه (mm) | پودر جوش | کد قالب |
|---|---|---|
20×3 | KWD 115 | TT7-203 |
20×5 | KWD 150 | TT7-205 |
25×3 | KWD 150 | TT7-253 |
25×5 | KWD 200 | TT7-255 |
30×5 | KWD 250 | TT7-305 |
40×3 | KWD 250 | TT7-403 |
40×5 | 2 × KWD 150 | TT7-405 |
50×5 | 2 × KWD 200 | TT7-505 |
60×5 | 2 × KWD 250 | TT7-605 |
اندازهٔ دیگری لازم دارید یا هادی‌های شما با این جدول نمی‌خواند؟ مشخصات هادی‌ها یا نقشهٔ اتصال را برای کارشناسان ما بفرستید تا قالب مناسب را پیشنهاد کنند.
برای نمایش بزرگ کلیک کنید
آماده‌سازی هادی‌ها در جوش احتراقی تسمه به تسمه
سر تسمه‌ها را گونیا ببرید، صاف کنید و با فرچهٔ سیمی براق کنید تا لبه‌ها بدون فاصله کنار هم در قالب بنشینند.
مراحل اجرا
- قالب و پودر را با جدول بالا کنترل کنید؛ کد قالب و اندازهٔ پودر روی درب قالب هم نوشته شده است.
- قالب سرد را پیش از جوش اول با شعلهٔ ملایم گرم کنید تا رطوبت آن برود.
- هادی‌ها را با فرچهٔ سیمی تا فلز براق تمیز و با مشعل خشک کنید.
- دستگیره را روی قالب سوار کنید، هادی‌ها را بدون فشار در وسط محفظهٔ جوش بگذارید و قالب را قفل کنید.
- پولک فولادی را با سمت گود رو به بالا کف محفظهٔ واکنش بگذارید و پودر جوش را آرام روی آن بریزید.
- چاشنی را روی پودر و لبهٔ قالب بریزید، درب را ببندید و با فندک جرقه‌زن از کنار روشن کنید؛ فوراً فاصله بگیرید.
- دستکم یک دقیقه صبر کنید، قالب را باز کنید و جوش را بازرسی کنید.
- سرباره را با فرچهٔ مویی و اسکراپر از قالب پاک کنید؛ قالب را هرگز با فرچهٔ سیمی تمیز نکنید.
عکس هر مرحله، نکات ایمنی و جدول عیب‌یابی را در راهنمای کامل و مصور جوش احتراقی ببینید یا دستورالعمل ۶ صفحه‌ای اجرای جوش احتراقی KALWELD (PDF) را دانلود کنید.
برای نمایش بزرگ کلیک کنید
کاربردها
- اتصال و ادامه دادن تسمه‌های مسی رینگ ارت و شبکهٔ زمین
- ساختن سه‌راهی و چهارراهی تسمه در شبکهٔ هم‌بندی و هادی‌های بام
- اتصال دائمی تسمه زیر خاک و داخل بتن
جوش سالم چه شکلی است؟
جوش سالم محفظهٔ قالب را کامل پر کرده، هادی‌ها را کاملاً پوشانده، سربارهٔ آن به‌راحتی جدا شده و پس از تمیز کاری رنگی طلایی تا مسی دارد. حفرهٔ عمیق، هادی ذوب‌نشده زیر سرباره یا جوش ناقص یعنی باید دوباره جوش زد.
نتایج آزمون جوش‌های KALWELD طبق IEEE 837 و UL 467
جوش‌های چهارراه و سه‌راه KALWELD با سیم مسی ۱۲۰ میلی‌متر مربع در دانشگاه صنعت آب و برق (شهید عباسپور) (وزارت نیرو) و طبق استانداردهای IEEE 837 و UL 467 آزمون شدند و نتیجهٔ همهٔ آزمون‌ها «تأیید» بود:
آزمون | شرایط آزمون | نتیجهٔ چهارراه (گزارش ۹۵/۴۲۲۱) | نتیجهٔ سه‌راه (گزارش ۹۵/۴۲۲۰) |
|---|---|---|---|
سیکل یخ‌زدگی و ذوب | ۱۰ سیکل: بیش از ۲ ساعت زیر ۱۰- درجه در آب و بیش از ۲ ساعت بالای ۲۰+ درجه | بدون ترک و شکستگی؛ مقاومت ۱۷۶ ← ۱۷۹ µΩ/m (تأیید) | بدون ترک و شکستگی؛ مقاومت ۱۷۹ ← ۱۸۴ µΩ/m (تأیید) |
سیکل حرارتی (تغییر مقاومت) | ۲۵ سیکل با جریان بیش از ۱۱۰۰ آمپر؛ هادی مرجع تا ۳۵۰ درجه | بیشترین تغییر مقاومت جوش‌ها ۲٫۸٪ (تأیید) | بیشترین تغییر مقاومت جوش‌ها ۳٫۰٪ (تأیید) |
دمای جوش در سیکل حرارتی | دماسنج روی هر جوش و روی هادی مرجع (۳۵۰ درجه) | ۲۸۶ تا ۳۰۶ درجه؛ خنک‌تر از هادی (تأیید) | ۲۸۷ تا ۳۰۹ درجه؛ خنک‌تر از هادی (تأیید) |
اتصال کوتاه (تا نقطهٔ ذوب) | مدار سیم مسی ۱۲۰ میلی‌متر مربع، جریان ۲۰ کیلوآمپر | جریان ۱۲ کیلوآمپر به مدت ۸ ثانیه بدون هیچ عیبی تحمل شد؛ سپس با ۲۰ کیلوآمپر سیم‌های مسی ذوب شدند و جوش‌ها سالم ماندند (تأیید). | با جریان ۲۰ کیلوآمپر سیم‌های مسی ذوب شدند و جوش‌ها سالم ماندند (تأیید). |
متن کامل: گزارش ۹۵/۴۲۲۱ جوش چهارراه، گزارش ۹۵/۴۲۲۰ جوش سه‌راه.
ایمنی
- دستکش نسوز، عینک ایمنی و لباس آستین‌بلند بپوشید و قالب داغ را فقط با دستگیره جابه‌جا کنید.
- قالب و هادی باید خشک باشند؛ تماس مذاب با رطوبت باعث پاشش می‌شود.
- پس از روشن کردن فاصله بگیرید، دود را تنفس نکنید و مواد سوختنی را از محل کار دور کنید.
- پودر و چاشنی را در جای خشک و در بستهٔ سالم نگه دارید.
هادی‌های این اتصال: تسمهٔ مسی.
مدارک و دانلودها
کاتالوگ و دیتاشیت
گواهی‌ها و گزارش‌های آزمون
- گزارش آزمون آزمایشگاهی جوش احتراقی چهارراه سیم به سیم KALWELD | دانشگاه صنعت آب و برقفارسی · 2017-03-14
- گزارش آزمون آزمایشگاهی جوش احتراقی سه‌راه سیم به سیم KALWELD | دانشگاه صنعت آب و برقفارسی
راهنمای نصب و اجرا
پرسش‌های متداول
کد قالب TT7 برای کوچکترین اندازه چیست؟
برای 20 x 3 قالب TT7-203 با پودر KWD 115 به کار میرود؛ بقیهٔ اندازهها در جدول همین صفحه آمده است.
با هر قالب چند جوش میتوان زد؟
قالبهای ما از گرافیت مرغوب ساخته میشوند و با استفادهٔ درست و رعایت دستورالعمل، برای ۵۰ تا ۶۰ جوش کار میکنند. تمیز کردن با فرچهٔ سیمی، ضربه، رطوبت و باز کردن زودهنگام، عمر قالب را کم میکند.
بعد از روشن کردن، چه زمانی قالب را باز کنیم؟
دستکم یک دقیقه صبر کنید تا مذاب منجمد شود، سپس قالب را با احتیاط باز کنید.
پودر جوش مناسب کدام است؟
اندازهٔ پودر برای هر اندازهٔ هادی در جدول همین صفحه و روی درب قالب آمده است؛ پودر اندازهٔ دیگر یا قالب دیگر را جایگزین نکنید.
