معرفی کامل محصول
بست کمربندی استیل و پلاستیکی (Tie Wrap)
کد سفارش: TWS 15–30 · TWP 15–30
بست کمربندی کالوت (Tie Wrap) هادی نزولی سیستم حفاظت در برابر صاعقه (سیم یا تسمه) را روی پایه، دکل یا لوله مهار میکند؛ نوار بست دور پایه و هادی بسته و کشیده میشود و نه پایه سوراخ میشود و نه هادی.
در دو جنس عرضه میشود: فولاد ضدزنگ (سری TWS) و پلاستیکی (سری TWP)، هر کدام در چهار طول 150، 200، 250 و 300 میلیمتر.
بست کمربندی نگه‌دارندهٔ مکانیکی است و اتصال الکتریکی یا همبندی ایجاد نمی‌کند.
ما هر دو نوع فولادی و پلاستیکی را تأمین می‌کنیم تا برای هر پایه و هر محیطی، بست مناسب در اختیار شما باشد.
مهار سادهٔ هادی نزولی روی پایه و لوله، بدون سوراخ‌کاری
در سیستم حفاظت در برابر صاعقه، هادی نزولی باید در طول مسیر در فاصله‌های منظم مهار شود تا جابه‌جا نشود و آسیب نبیند. روی پایه‌ها، دکل‌ها و لولههای گرد، بست کمربندی این کار را بدون سوراخ‌کاری پایه یا هادی انجام می‌دهد؛ نوع و فاصلهٔ نگهدارندهها را طراح سیستم تعیین میکند.
دو جنس برای دو شرایط کار
سری فولاد ضدزنگ TWS برای فضای باز، بام و پایهٔ صاعقهگیر؛ سری پلاستیکی TWP برای مسیرهای محافظتشده و کاربردهای سبک.
برای هادی سیمی و تسمه‌ای
نوار بست، پایه و هادی را با هم دور می‌زند؛ برای سیم گرد و تسمه روی اجسام دایره‌ای مانند پایه، دکل و لوله.
بدون سوراخ‌کاری
نه پایه سوراخ میشود و نه هادی. استاندارد NF C 17‑102 سوراخ‌کاری هادی نزولی برای بستن آن به تکیه‌گاه را مجاز نمی‌داند.
چهار طول در هر جنس
طولهای 150، 200، 250 و 300 میلیمتر برای دسته‌هایی با قطر حداکثر حدود 35 تا 82 میلیمتر؛ مدل را بر اساس قطر دستهٔ پایه و هادی انتخاب کنید.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | بست کمربندی (کابل‌بند) (Tie Wrap) |
جنس سری TWS | فولاد ضدزنگ AISI 316 |
جنس سری TWP | پلیآمید 66 (نایلون) مشکی، مقاوم در برابر UV |
طول | 150، 200، 250 و 300 میلیمتر در هر جنس |
عرض × ضخامت نوار | TWS: 4.6 × 0.25 mm (TWP 15): 3.6 × 1.1 mm؛ TWP 20 تا TWP 30: 4.8 × 1.3 mm |
نوع قفل | TWS: قفل ساچمه‌ای خودقفل (TWP): زبانهٔ قفل داخلی |
استحکام کششی حلقه | TWS: حدود 80 kg (TWP 15): 18 kg؛ TWP 20 تا TWP 30: 22 kg |
دمای کار | TWS: −80 … +300 °C (TWP): −40 … +85 °C |
کاربرد | مهار مکانیکی هادی نزولی (سیم یا تسمه) روی پایه، دکل یا لوله |
عملکرد الکتریکی | ندارد؛ اتصال الکتریکی یا همبندی ایجاد نمی‌کند |
روش نصب | دور پایه و هادی بسته و کشیده میشود؛ بدون سوراخ‌کاری پایه و هادی |
عرض، ضخامت، حداکثر قطر دسته، استحکام کششی و محدودهٔ دما مقادیر اسمی‌اند و ممکن است در سری‌های تولید اندکی متفاوت باشند.
کد سفارش | طول (mm) | عرض (mm) | حداکثر قطر دسته (mm) | استحکام کششی (kg) | جنس |
|---|---|---|---|---|---|
TWS 15 | 150 | 4.6 | 38 | 80 | فولاد ضدزنگ |
TWS 20 | 200 | 4.6 | 50 | 80 | فولاد ضدزنگ |
TWS 25 | 250 | 4.6 | 63 | 80 | فولاد ضدزنگ |
TWS 30 | 300 | 4.6 | 76 | 80 | فولاد ضدزنگ |
TWP 15 | 150 | 3.6 | 35 | 18 | پلاستیکی |
TWP 20 | 200 | 4.8 | 50 | 22 | پلاستیکی |
TWP 25 | 250 | 4.8 | 65 | 22 | پلاستیکی |
TWP 30 | 300 | 4.8 | 82 | 22 | پلاستیکی |
عرض، ضخامت، حداکثر قطر دسته، استحکام کششی و محدودهٔ دما مقادیر اسمی‌اند و ممکن است در سری‌های تولید اندکی متفاوت باشند.
برای نمایش بزرگ کلیک کنید

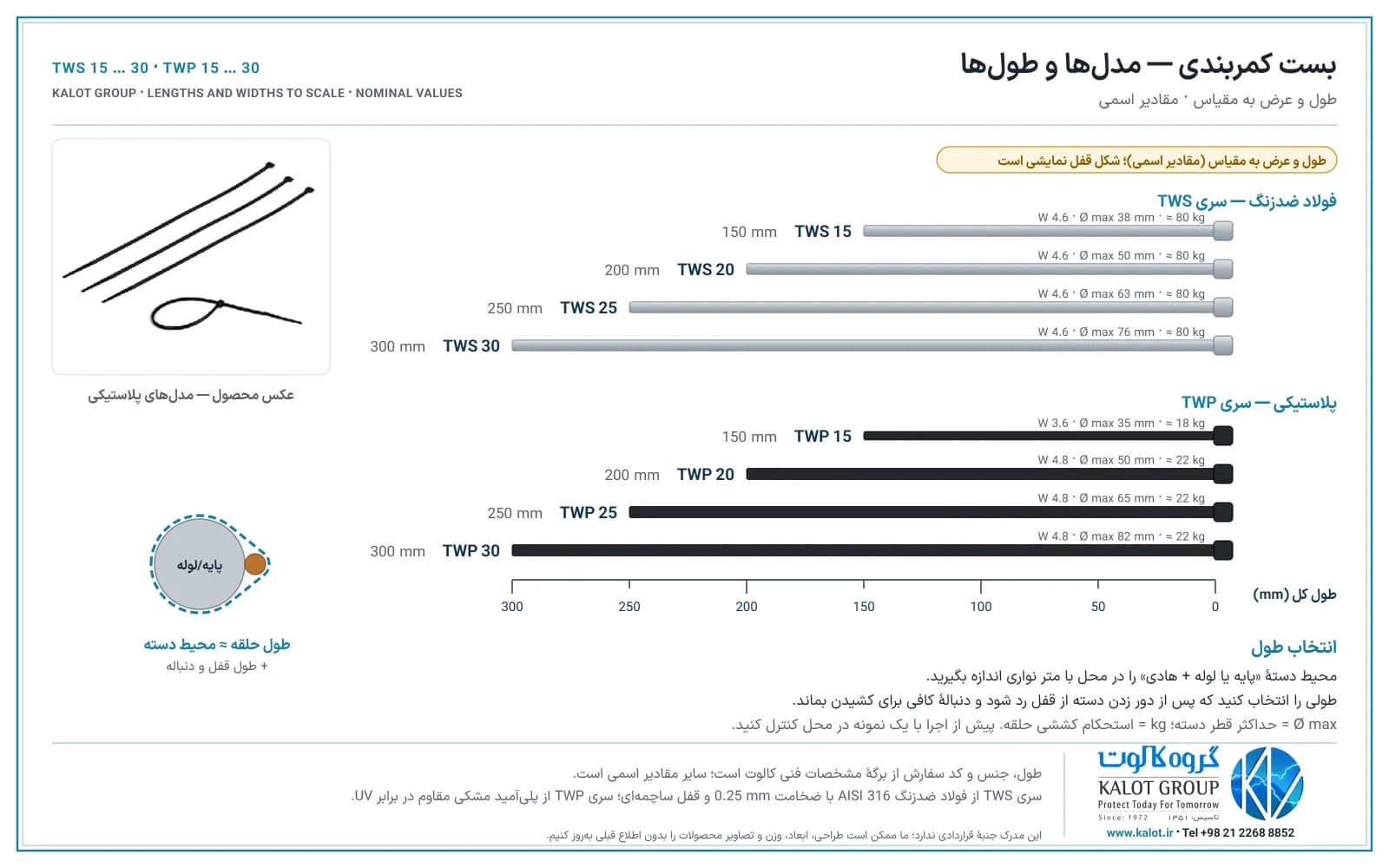

نقشهٔ مدل‌ها، هشت مدل بست کمربندی کالوت را با طول و عرض به مقیاس نشان می‌دهد: چهار مدل فولاد ضدزنگ (TWS) و چهار مدل پلاستیکی (TWP)، همراه با حداکثر قطر دسته و استحکام کششی اسمی هر مدل. شکل قفل در نقشه نمایشی است.
انتخاب طول
- محیط یا قطر دستهٔ «پایه یا لوله + هادی» را در محل نصب اندازه بگیرید و مدلی را انتخاب کنید که حداکثر قطر دستهٔ آن (جدول «مدل‌ها و کد سفارش») از قطر دسته بزرگ‌تر باشد.
- پس از دور زدن دسته، سر بست باید از قفل عبور کند و دنبالهٔ کافی برای کشیدن و سفت کردن باقی بماند.
- برای نمونه، محیط پایهٔ تلسکوپی کالوت با قطر 38.25 mm همراه با یک هادی گرد حدود 9 mm یا تسمهٔ 25 × 3 mm حدود 131 mm است (معادل قطر حدود 42 mm)؛ بنابراین مدلهای 150 میلی‌متری کوتاه‌اند و مدلهای 200 میلی‌متری (TWS 20 یا TWP 20) کوچک‌ترین طول مناسب‌اند.
فایل‌های PDF و SVG این نقشه در بخش «کاتالوگ‌ها و مدارک» همین صفحه آمده است.
برای نمایش بزرگ کلیک کنید
کاربرد

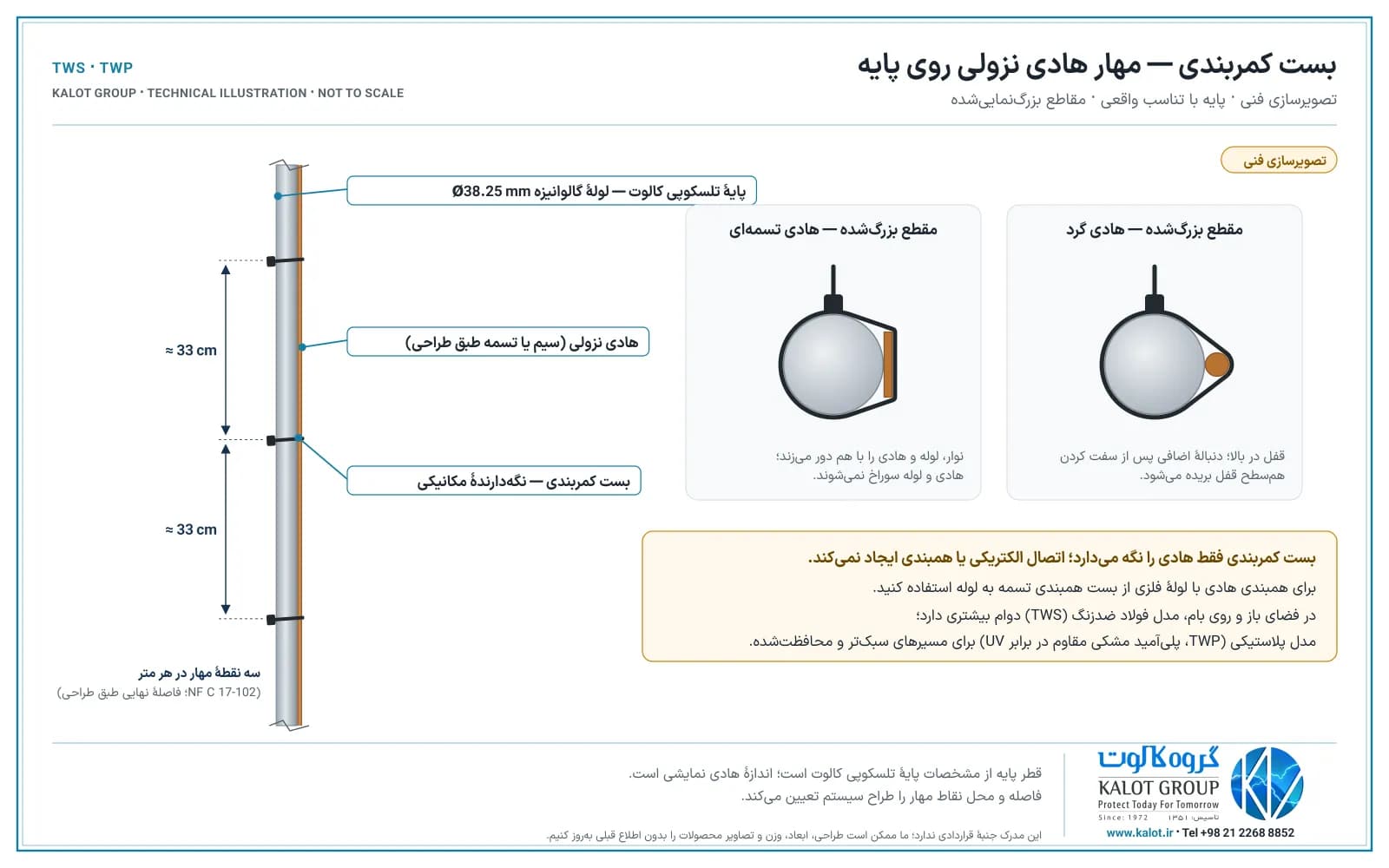

بست کمربندی برای مهار هادی نزولی (سیم مسی گرد یا تسمه) روی پایهٔ صاعقهگیر، دکل و لولههای گرد به کار میرود؛ از جمله روی پایهٔ تلسکوپی صاعقهگیر الکترونیکی کالوت. هادی در امتداد پایه قرار می‌گیرد و در چند نقطه با بست کمربندی مهار میشود. محل، تعداد و فاصلهٔ نقاط مهار را طراح سیستم تعیین میکند.
انتخاب جنس و انتخاب میان نگهدارندهها
- فولاد ضدزنگ (TWS): نوار AISI 316 با قفل ساچمه‌ای، استحکام کششی حدود 80 kg و دمای کار تا +300 °C؛ زیر آفتاب تخریب نمیشود و برای فضای باز، بام و پایهٔ صاعقهگیر با عمر طولانی انتخاب اول است.
- پلاستیکی (TWP): پلیآمید 66 مشکی مقاوم در برابر UV با استحکام 18 تا 22 kg و دمای کار −40 … +85 °C؛ برای مسیرهای محافظتشده، کاربردهای سبک و جاهایی که تعویض دوره‌ای ممکن است. حتی نوع مقاوم در برابر UV هم زیر آفتاب مستقیم بهمرور فرسوده میشود.
- بست فلزی پیچ‌دار و قابل‌تنظیم برای پایه‌های ۳۳ تا ۱۲۷ میلیمتر: بست شلنگی استیل (CCS35، CCS68، CCS11).
- اتصال الکتریکی و همبندی تسمه با لولهٔ فلزی: بست دو پارچه همبندی تسمه به لوله (RWPB 026)؛ بست کمربندی این کار را انجام نمی‌دهد.
ترتیب نصب
- قطر دستهٔ پایه و هادی را اندازه بگیرید و طول و جنس مناسب را انتخاب کنید.
- هادی را در امتداد پایه در محل نهایی قرار دهید؛ پایه و هادی را سوراخ نکنید.
- نوار بست را دور پایه و هادی ببرید و سر آن را از قفل عبور دهید.
- بست را بکشید تا هادی بدون لقی روی پایه بنشیند؛ برای بست فولادی از ابزار کشش و برش مخصوص استفاده کنید. هادی باید ثابت بماند، اما له یا تغییر شکل ندهد.
- دنبالهٔ اضافی را هم‌سطح قفل ببرید؛ لبهٔ بریده‌شدهٔ بست فولادی تیز است و نباید بیرون بماند.
- نقاط مهار را در فاصله‌های منظم طبق طراحی تکرار کنید؛ NF C 17‑102 برای هادی نزولی سه نقطهٔ نگهدارنده در هر متر (حدود هر ۳۳ سانتی‌متر) را توصیه میکند.
نکات فنی و محدودیت‌ها
- بست کمربندی نگه‌دارندهٔ مکانیکی است، نه اتصال‌دهنده؛ پیوستگی الکتریکی مسیر هادی باید با اتصال‌دهنده‌ها و بست‌های همبندی مناسب تأمین شود.
- تماس مستقیم هادی مسی با پایهٔ فولادی گالوانیزه یا آلومینیومی، به‌ویژه در حضور رطوبت، می‌تواند خوردگی گالوانیکی ایجاد کند؛ بست کمربندی این تماس را از بین نمی‌برد و سازگاری مواد را طراح سیستم تعیین میکند.
- روی هادی یا کابل روکش‌دار، بست را بیش از حد سفت نکنید تا روکش آسیب نبیند.
- بست کمربندی پس از قفل شدن معمولاً باز نمیشود؛ برای جابه‌جایی هادی، بست را ببرید و بست نو ببندید.
بازرسی و نگهداری
در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه، بست‌ها را از نظر پارگی، شل شدن، لغزیدن هادی و خوردگی بررسی کنید؛ بست‌های پلاستیکی را از نظر ترک، تغییر رنگ و ترد شدن هم کنترل کنید. بست آسیب‌دیده را با بست نو از همان جنس یا جنس مقاوم‌تر جایگزین کنید.
استانداردهای زیر مرجع طراحی، اجرا و مهار هادی در سیستم حفاظت در برابر صاعقه هستند.
سیستم‌های صاعقهگیر ESE: NF C 17‑102
این استاندارد برای مهار هادی نزولی، سه نقطهٔ نگهدارنده در هر متر (حدود هر ۳۳ سانتی‌متر) را توصیه میکند؛ نگهدارندهها باید با تکیه‌گاه سازگار باشند و سوراخ‌کاری هادی برای بستن آن مجاز نیست.
طراحی سیستم: IEC 62305‑3
این استاندارد به طراحی، اجرا، بازرسی و نگهداری سیستم حفاظت در برابر صاعقهٔ سازه می‌پردازد؛ هادی‌ها باید طوری مهار شوند که در اثر نیروهای مکانیکی و الکترودینامیکی جابه‌جا یا جدا نشوند. نوع و فاصلهٔ نگهدارندهها را طراح سیستم تعیین میکند.
پرسش‌های متداول
بست کمربندی در سیستم صاعقهگیر چه کاربردی دارد؟
برای مهار مکانیکی هادی نزولی (سیم یا تسمه) روی پایهٔ صاعقهگیر، دکل و لولههای گرد. نوار بست دور پایه و هادی بسته میشود و هادی را در جای خود نگه میدارد؛ نه پایه سوراخ میشود و نه هادی.
تفاوت مدل فولاد ضدزنگ (TWS) و پلاستیکی (TWP) چیست؟
هر دو سری در طولهای ۱۵۰، ۲۰۰، ۲۵۰ و ۳۰۰ میلیمتر عرضه میشوند. مدل فولاد ضدزنگ برای فضای باز، بام و پایهٔ صاعقهگیر مناسبتر است، چون زیر آفتاب تخریب نمیشود؛ مدل پلاستیکی برای مسیرهای محافظتشده و کاربردهای سبک به کار میرود.
طول مناسب بست کمربندی را چطور انتخاب کنم؟
قطر دستهٔ پایه و هادی را اندازه بگیرید و مدلی را انتخاب کنید که حداکثر قطر دستهٔ آن بزرگ‌تر باشد: حدود ۳۵ تا ۳۸ میلیمتر برای طول ۱۵۰، ۵۰ برای ۲۰۰، ۶۳ تا ۶۵ برای ۲۵۰ و ۷۶ تا ۸۲ میلیمتر برای ۳۰۰. برای پایهٔ تلسکوپی کالوت (قطر ۳۸٫۲۵ میلیمتر) همراه با هادی، مدلهای ۲۰۰ میلی‌متری کوچک‌ترین طول مناسب‌اند.
استحکام و دمای کار بست‌های کمربندی کالوت چقدر است؟
مقادیر اسمی: سری فولاد ضدزنگ TWS (فولاد AISI 316، عرض ۴٫۶ میلیمتر) استحکام کششی حلقه حدود ۸۰ کیلوگرم و دمای کار از منفی ۸۰ تا ۳۰۰ درجهٔ سلسیوس؛ سری پلاستیکی TWP استحکام ۱۸ کیلوگرم (طول ۱۵۰) و ۲۲ کیلوگرم (طولهای ۲۰۰ تا ۳۰۰) و دمای کار از منفی ۴۰ تا ۸۵ درجهٔ سلسیوس.
آیا بست کمربندی پلاستیکی برای نصب روی بام مناسب است؟
مدلهای پلاستیکی کالوت از پلیآمید 66 مشکی مقاوم در برابر UV هستند و در فضای باز قابل استفادهاند، اما زیر آفتاب مستقیم بهمرور فرسوده میشوند و باید در بازرسیها کنترل و در صورت نیاز تعویض شوند. برای بام و پایهٔ صاعقهگیر با عمر طولانی، مدل فولاد ضدزنگ (TWS) انتخاب بهتری است.
آیا بست کمربندی اتصال الکتریکی یا همبندی ایجاد میکند؟
خیر. بست کمربندی فقط هادی را نگه میدارد. برای اتصال الکتریکی یا همبندی تسمه با لولهٔ فلزی از بست همبندی تسمه به لوله (یکپارچه یا دو پارچه) استفاده کنید.
فاصلهٔ بست‌ها روی پایه چقدر باشد؟
استاندارد NF C 17‑102 برای هادی نزولی سه نقطهٔ نگهدارنده در هر متر (حدود هر ۳۳ سانتی‌متر) را توصیه میکند. فاصلهٔ نهایی را طراح سیستم بر اساس استاندارد مرجع پروژه تعیین میکند.
فرق بست کمربندی با بست شلنگی چیست؟
بست شلنگی استیل کالوت نوار شیاردار و پیچ تنظیم دارد، برای قطرهای ۳۳ تا ۱۲۷ میلیمتر ساخته شده و قابل باز و بسته کردن است. بست کمربندی ساده‌تر است، در طولهای ثابت عرضه میشود و پس از بستن معمولاً باز نمیشود؛ هر دو نگه‌دارندهٔ مکانیکی‌اند.
