معرفی کامل محصول
پایه تلسکوپی صاعقه گیر الکترونیکی
ه تلسکوپی صاعقه‌گیر الکترونیکی کالوت از دو لوله فولادی گالوانیزه ۲ متری با اتصال نری و مادگی تشکیل می‌شود. کانکتورهای استنلس‌استیل، اتصال دو بخش و نصب دستگاه در بالای پایه را فراهم می‌کنند. طول اسمی مجموعه پایه ۴ متر است و همراه با صاعقه‌گیر یک‌متری، مجموعه‌ای با ارتفاع ۵ متر ایجاد می‌کند.
معرفی پایه های تلسکوپی کالوت
پایه تلسکوپی کالوت، مجموعه‌ای از دو بخش گالوانیزه برای نصب صاعقه‌گیر الکترونیکی در ارتفاع است. اتصال نری و مادگی و کانکتورهای استنلس‌استیل، دو پایه ۲ متری را به یک مجموعه با طول اسمی ۴ متر تبدیل می‌کنند؛ بخش بالایی نیز محل نصب دستگاه را در اختیار قرار می‌دهد.
- دو قطعه ۲ متری با طول اسمی مجموع ۴ متر
- بدنه فولادی با پوشش گالوانیزه
- اتصال نری و مادگی با کانکتور استنلس‌استیل
- دارای محل مخصوص نصب ساقه صاعقه‌گیر
لوله فولادی گالوانیزه
لوله‌های پایه از فولاد با پوشش گالوانیزه ساخته می‌شوند و بخش نگهدارنده دستگاه را تشکیل می‌دهند.
مونتاژ دو بخش ۲ متری
اتصال قطعات نری و مادگی، امکان تشکیل پایه‌ای با طول اسمی ۴ متر را فراهم می‌کن
کانکتورهای استنلس‌استی
کانکتور میانی برای اتصال دو بخش پایه و آداپتور بالایی برای نصب ساقه صاعقه‌گیر به کار می‌روند.
نصب صاعقه‌گیر در بالای پایه
محل مخصوص قرارگیری دستگاه، امکان نصب صاعقه‌گیر در بالاترین قسمت مجموعه پایه را فراهم می‌کند.
اطلاعات فنی محصول
مشخصه | مقدار |
|---|---|
نام محصول | پایه تلسکوپی صاعقه‌گیر الکترونیکی |
برند | کالوت (KALOT) |
سازنده | شرکت کالوت ابهر |
کاربرد | نگهداری دستگاه و افزایش ارتفاع نصب صاعقه‌گیر |
جنس لوله‌ها | فولاد با پوشش گالوانیزه |
جنس کانکتورها | استنلس‌استیل |
طول هر قطعه (L) | ۲ متر |
قطر خارجی هر لوله (D) | ۳۸٫۲۵ میلی‌متر |
انواع قطعات | نری و مادگی |
طول اسمی مجموعه دو پایه | ۴ متر |
محل قرارگیری دستگاه | آداپتور مخصوص در بخش بالایی پایه |
ارتفاع همراه دستگاه یک‌متری | ۵ متر در آرایش معرفی‌شده |
برای نمایش بزرگ کلیک کنید
نوع قطعه | طول L: متر | قطر خارجی D: میلی‌متر | کد سفارش |
|---|---|---|---|
نری | ۲ | ۳۸٫۲۵ |
|
مادگی | ۲ | ۳۸٫۲۵ |
|
برای نمایش بزرگ کلیک کنید

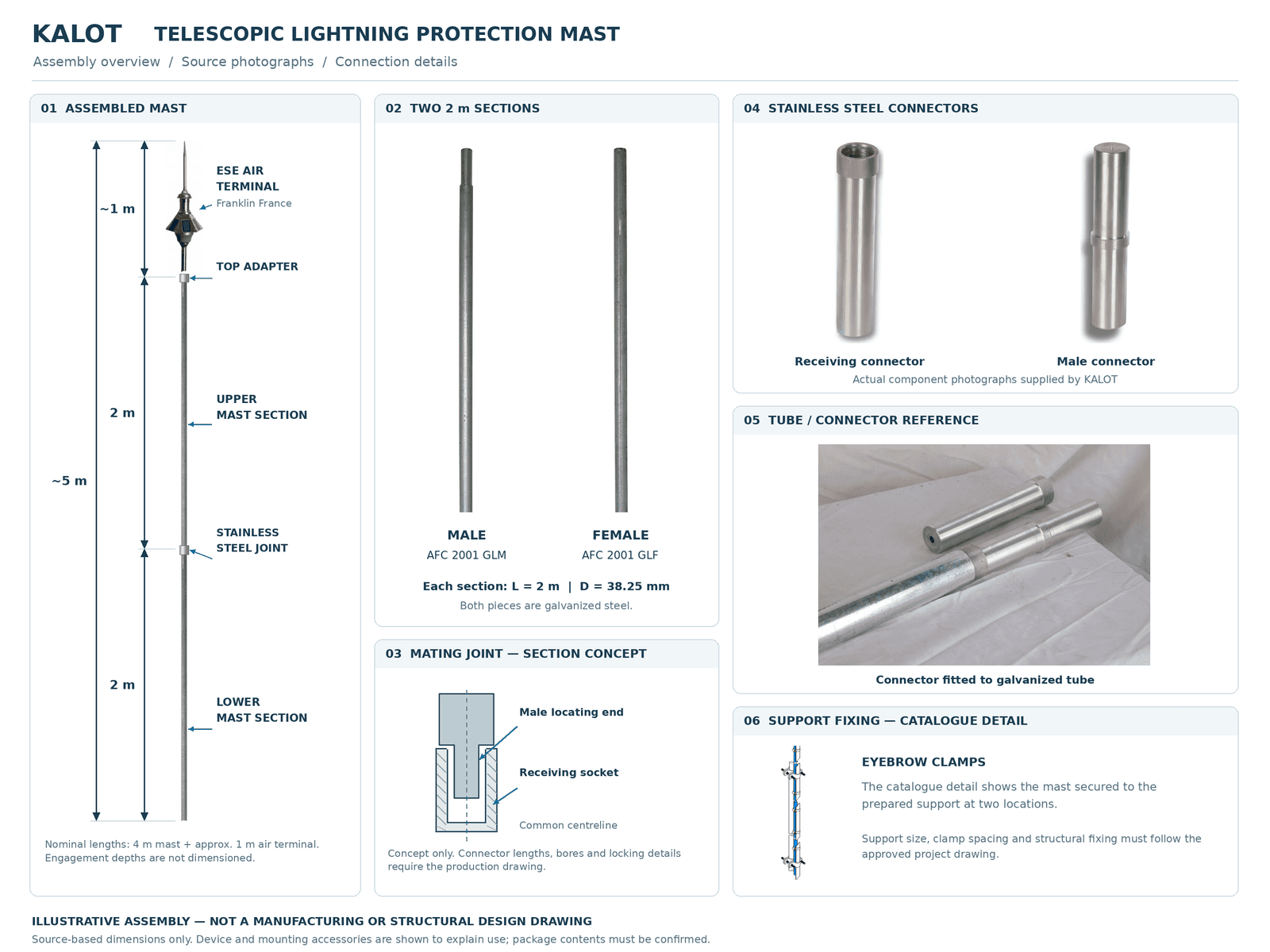

جموعه پایه شامل دو قطعه لوله گالوانیزه، اتصال نری و مادگی بین دو بخش و آداپتور بالایی محل نصب دستگاه است. کانکتور میانی، دو بخش پایه را به یکدیگر متصل می‌کند و آداپتور بالایی برای قرارگیری ساقه صاعقه‌گیر به کار می‌رود.

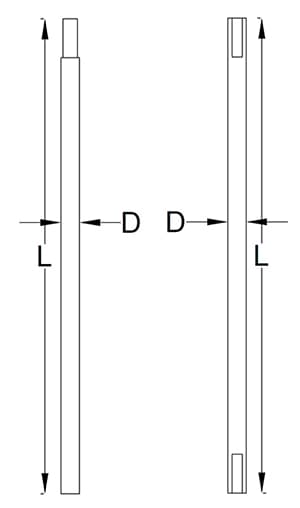

در نقشه ابعادی، L نشان‌دهنده طول هر قطعه و D نشان‌دهنده قطر خارجی لوله است. برای قطعات معرفی‌شده، L برابر ۲ متر و D برابر ۳۸٫۲۵ میلی‌متر است.
| ویژگی | مقدار |
|---|---|
| لوله‌های گالوانیزه نری و مادگی | تشکیل بخش اصلی پایه نگهدارنده صاعقه‌گیر |
| کانکتور میانی استنلس‌استیل | اتصال دو بخش پایه به یکدیگر |
| آداپتور بالایی | ایجاد محل قرارگیری ساقه دستگاه صاعقه‌گیر |
| بست ابرویی | اتصال پایه به تکیه‌گاه تعبیه‌شده در محل نصب |
برای نمایش بزرگ کلیک کنید

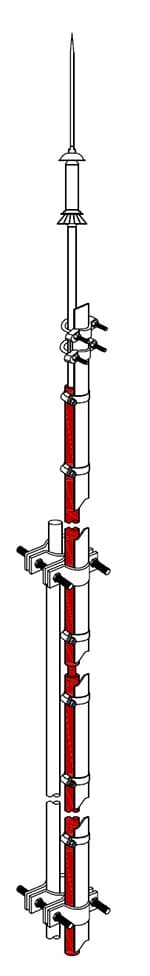

شماتیک این بخش، آرایش مونتاژ پایه تلسکوپی کالوت و قرارگیری صاعقه‌گیر الکترونیکی روی آن را نشان می‌دهد. دو لوله ۲ متری از محل کانکتور نری و مادگی به یکدیگر متصل می‌شوند و دستگاه در آداپتور بالایی قرار می‌گیرد.
در نمونه نصب ارائه‌شده، بخش پایینی پایه با بست‌های ابرویی به تکیه‌گاه تعبیه‌شده در محل نصب متصل شده است. هادی نزولی نیز در امتداد پایه قرار می‌گیرد و با بست‌های متناسب نگه داشته می‌شود.
طول اسمی دو بخش پایه در این آرایش ۴ متر است. با اضافه‌شدن دستگاهی با طول یک متر، ارتفاع مجموعه به ۵ متر می‌رسد.
برای نمایش بزرگ کلیک کنید

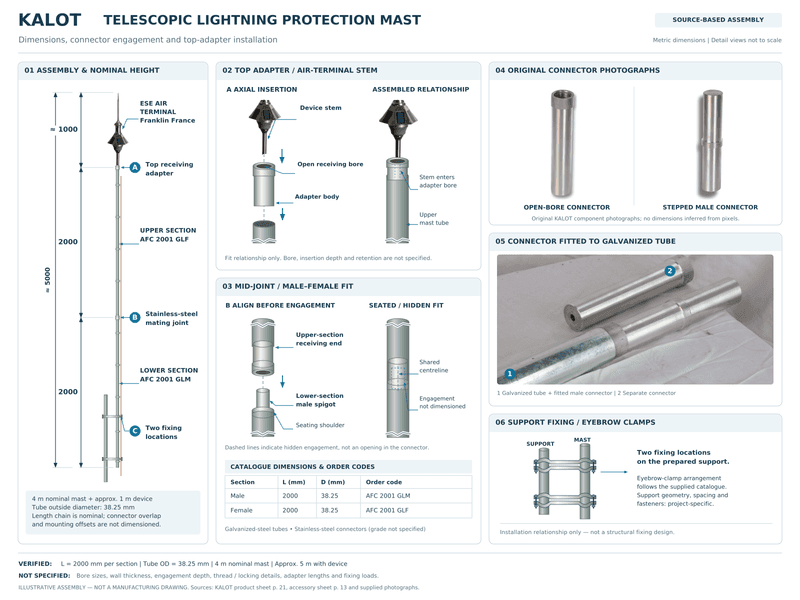

شماتیک نصب پایه تلسکوپی صاعقه‌گیر
شماتیک مونتاژ پایه تلسکوپی صاعقه‌گیر کالوت، همراه با جزئیات کانکتورهای نری و مادگی، آداپتور بالایی و بست‌های اتصال به تکیه‌گاه.
برای نمایش بزرگ کلیک کنید
