اتصال زمین (ارت) دو گونهٔ اصلی دارد: «زمین حفاظتی» و «زمین الکتریکی». در کاربردهای تخصصی، مفاهیمی مانند «زمین عملیاتی» و «زمین پاک (Clean Earth)» هم در همین دسته‌بندی قرار می‌گیرند. هر یک از این سیستم‌ها در استانداردهایی مانند IEEE 142، IEC 60364 و ANSI/NFPA 70 تعریف شده و ویژگی‌ها و کاربرد خاص خود را دارد. در این مطلب، ما این سیستم‌ها را کنار هم مرور می‌کنیم و به سه پرسش رایج دربارهٔ جداسازی آن‌ها پاسخ می‌دهیم.

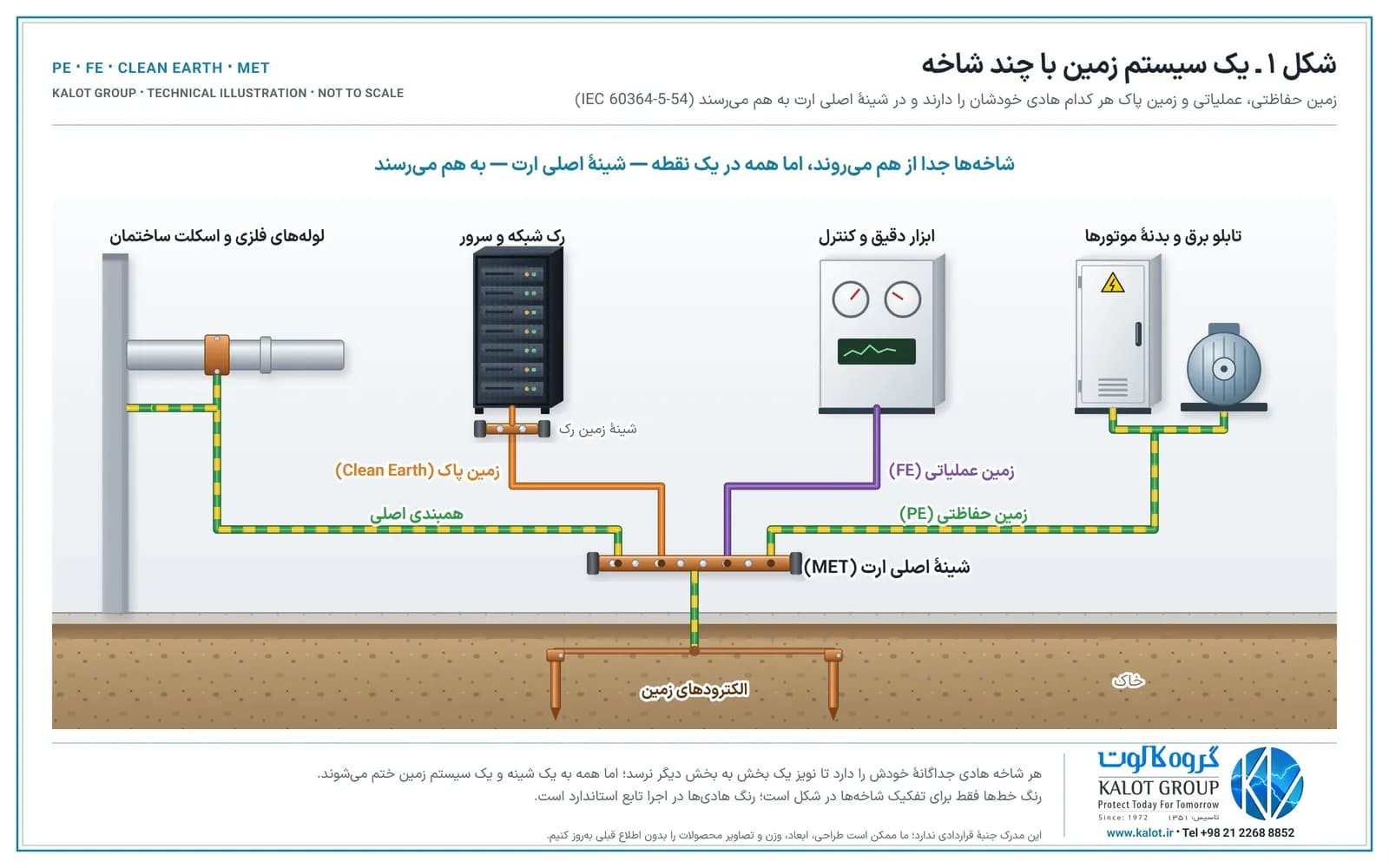

انواع سیستم زمین
۱. زمین حفاظتی (Protective Earth)
- مقاومت هدف: در طراحی معمولاً کمتر از 2 اهم در نظر گرفته می‌شود؛ مقدار دقیق را روش حفاظت و شرط قطع خودکار تغذیه طبق IEC 60364-4-41 تعیین می‌کند.
- کاربرد: حفاظت جان افراد و تجهیزات.
- استانداردها: IEC 60364-4-41 (حفاظت در برابر برق‌گرفتگی)، IEEE 142 (توصیه‌های سیستم زمین صنعتی) و NFPA 70 (الزامات ایمنی الکتریکی).
۲. زمین عملیاتی (Functional Earth)
- مقاومت هدف: معمولاً کمتر از 1 اهم.
- کاربرد: تجهیزات اندازه‌گیری دقیق و کنترل.
- ویژگی‌ها: نویز پایین (کمتر از 1V)، مسیر مجزا از سایر سیستم‌های ارت و استفاده از هادی‌های شیلددار.
۳. زمین پاک (Clean Earth)
- مقاومت هدف: معمولاً کمتر از 0.5 اهم.
- کاربرد: تجهیزات مخابراتی، سیستم‌های کامپیوتری حساس و مراکز داده.
- الزامات خاص: مسیر کاملاً مجزا، نویز کمتر از 100mV و استفاده از الکترودهای مخصوص.
مقایسهٔ استانداردها
- IEC 60364: تمرکز بر سیستم‌های توزیع برق ساختمان.
- IEEE 142 (Green Book): راهنمای جامع سیستم زمین در صنعت.
- ANSI/NFPA 70: الزامات ایمنی و حفاظتی.
- BS 7430: استاندارد بریتانیا برای سیستم‌های ارت.
چالش‌های ایمنی و فنی جداسازی سیستم‌های زمین
۱. آیا جداسازی پایانه‌های زمین (ارت) اصولی و منطبق با استانداردهای ایمنی است؟
ایجاد زمین پاک (Clean Earth)، با وجود الزام همبندی، از این دو راه امکان‌پذیر است:

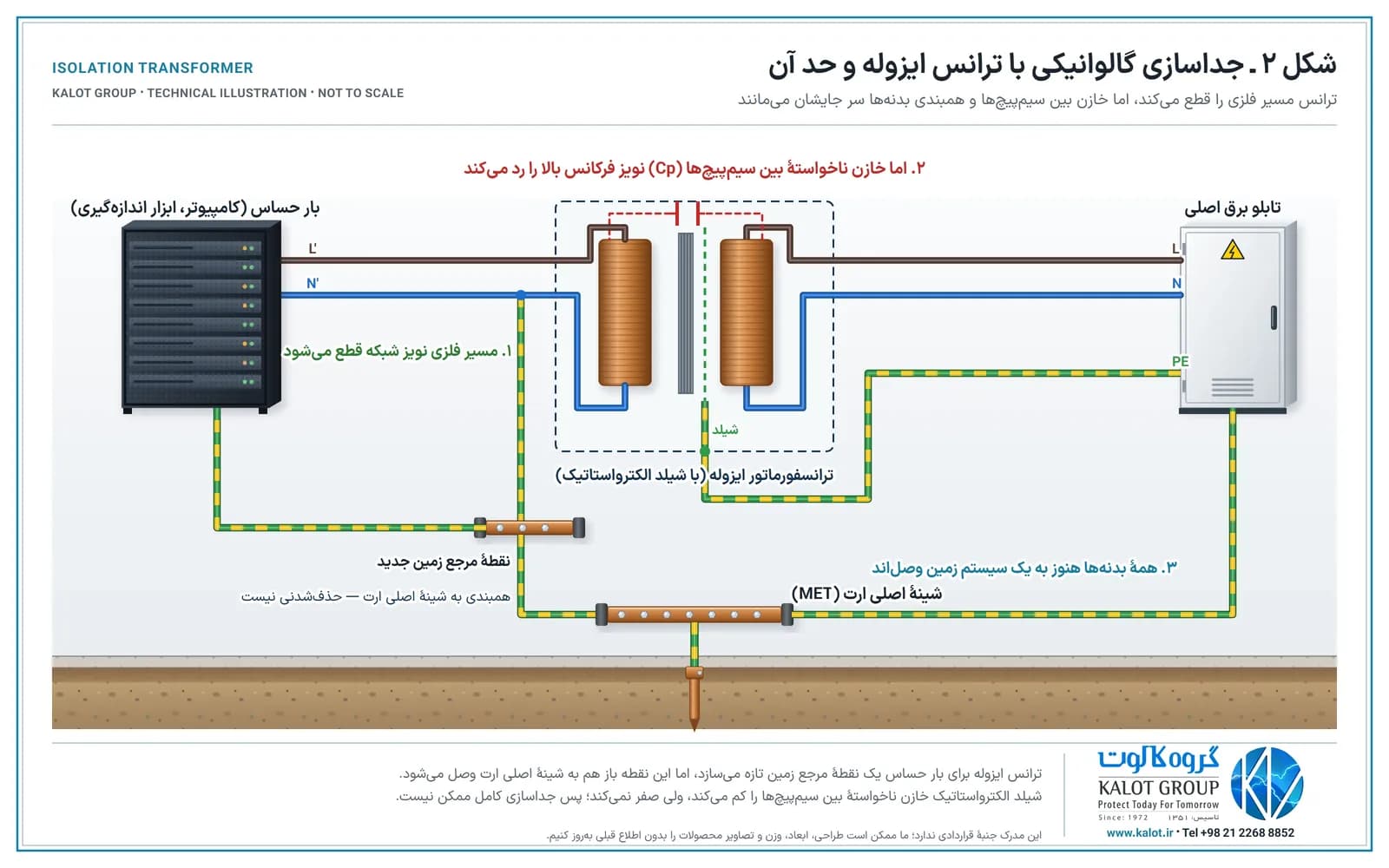

روش اول: جداسازی گالوانیکی
- استفاده از ترانسفورماتور ایزوله
- ایجاد رفرنس زمین مجزا
- حفظ مسیر برگشت نویز به‌صورت کنترل‌شده
روش دوم: همبندی کنترل‌شده

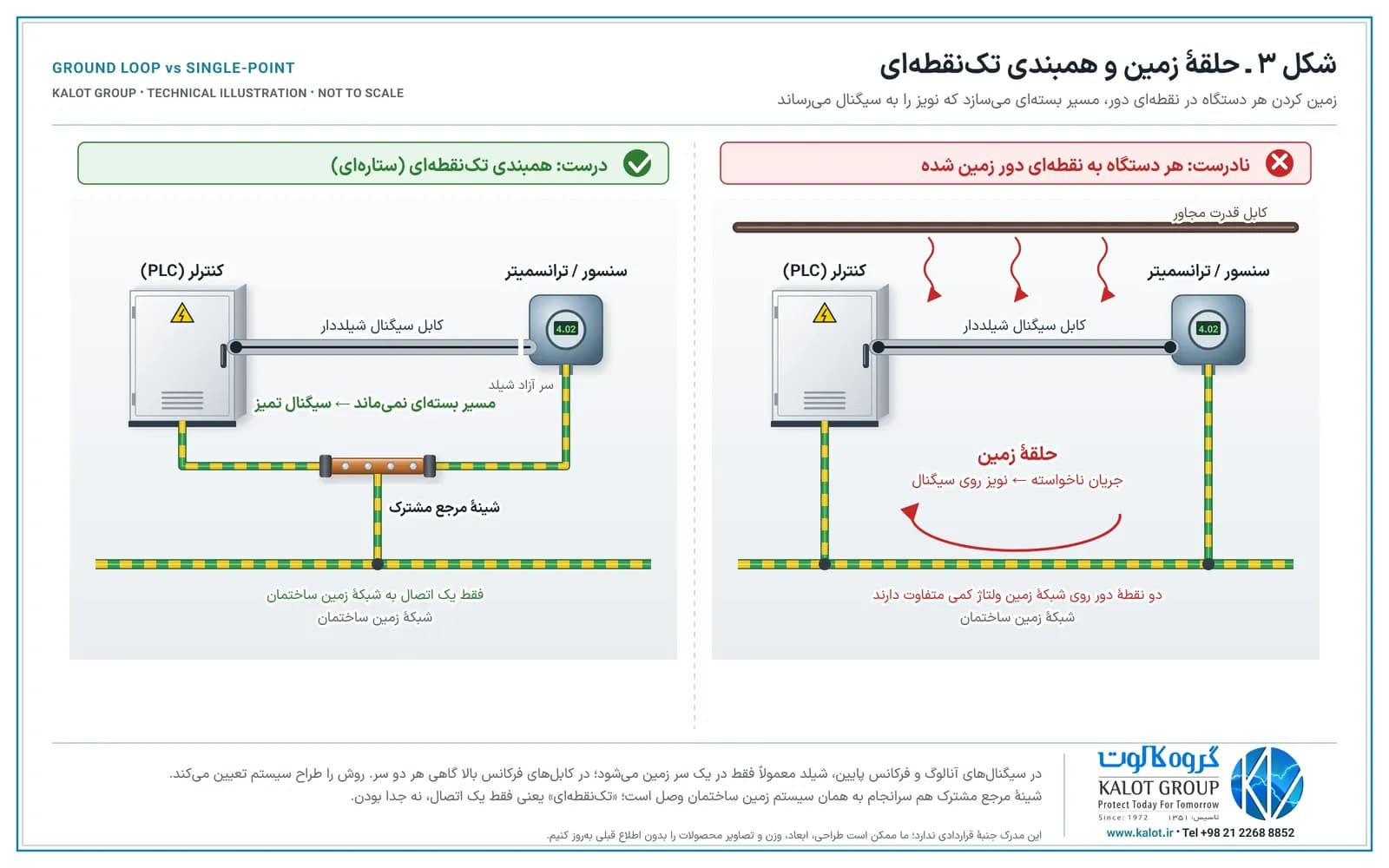

- اتصال نقطه‌ای (Single Point)
- استفاده از فیلترهای EMI/RFI
- کابل‌های شیلددار و مسیریابی جداگانه
استانداردها و راهکارها:
- IEEE 1100: استفاده از شبکهٔ مش برای همبندی
- IEC 61000-5-2: روش‌های کاهش تداخل الکترومغناطیسی
- ANSI/TIA-607: سیستم همبندی مخابراتی
نکتهٔ مهم: همبندی باید در یک نقطهٔ مرجع انجام شود تا از ایجاد حلقهٔ جریان و نویز جلوگیری شود.
۲. آیا ایجاد دو سیستم زمین کاملاً مستقل ممکن است؟ اگر بله، چرا این اصل برای همهٔ سیستم‌های زمین اجرا نمی‌شود؟
جداسازی کامل ممکن نیست:
- حتی با ترانس ایزوله، خازن‌های پارازیتی وجود دارند.
- در فرکانس‌های بالا، اثرات EMI/RFI اجتناب‌ناپذیر است.
- زمین واقعی همیشه یک مسیر مشترک است.

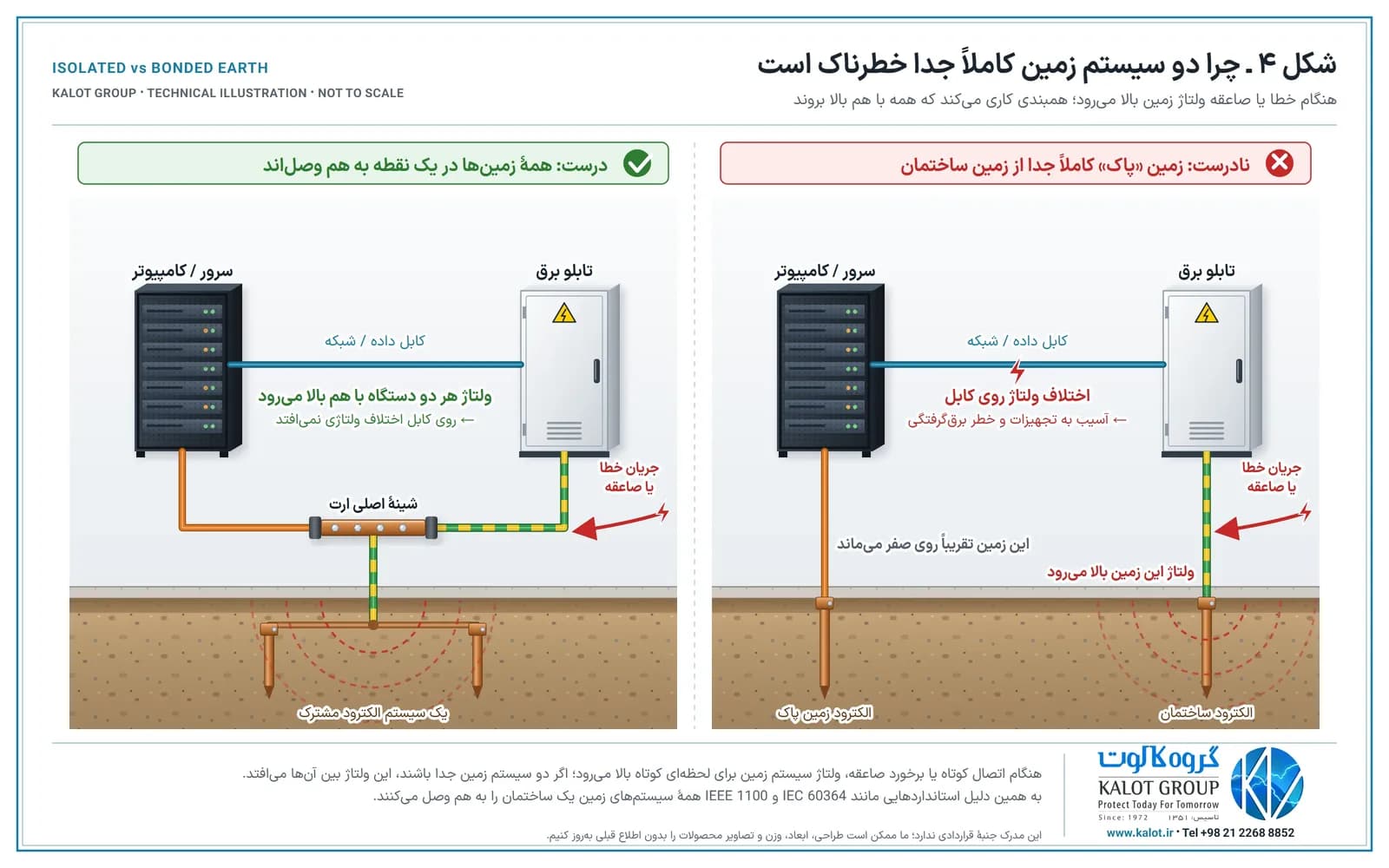

خطرات جداسازی:
- احتمال اختلاف پتانسیل خطرناک
- ایجاد مسیرهای ناخواستهٔ جریان
- افزایش ریسک صاعقه و اضافه‌ولتاژ
راهکار صحیح:

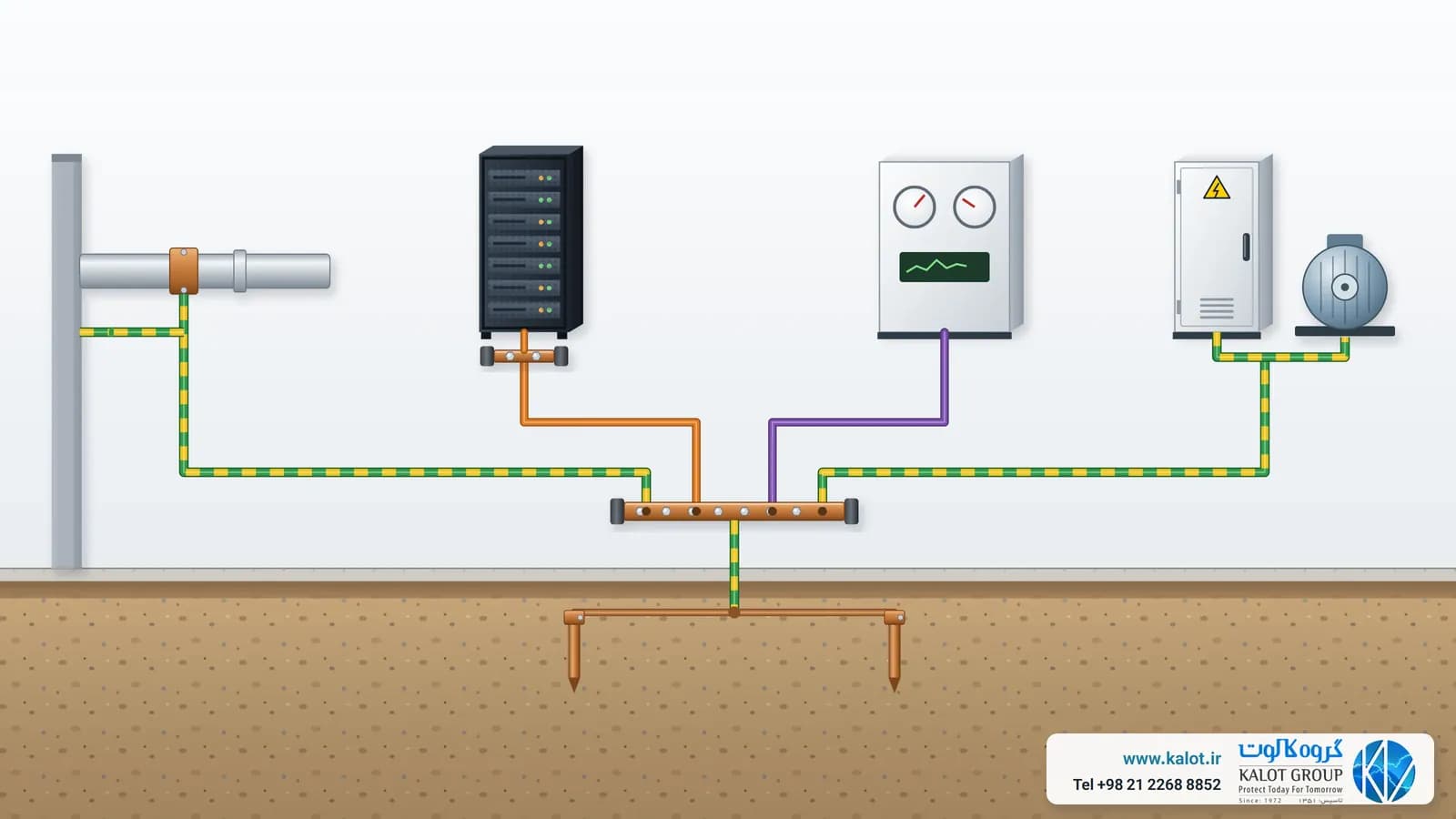

- همبندی کنترل‌شده در یک نقطهٔ مرجع
- مسیریابی مناسب کابل‌ها
- استفاده از شیلد و فیلتر
- طراحی شبکهٔ مش زمین
۳. آیا تجهیزات یا روش‌هایی برای جداسازی کامل و مؤثر دو سیستم زمین وجود دارد؟
هیچ تجهیز یا روشی نمی‌تواند دو سیستم زمین را کاملاً مستقل کند و این کار از نظر ایمنی هم توصیه نمی‌شود. راه درست، همان همبندی و هم‌پتانسیل‌سازی کنترل‌شده است.
